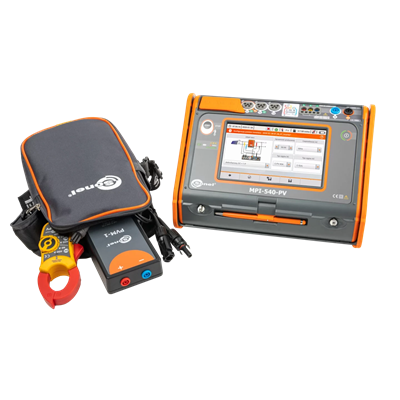

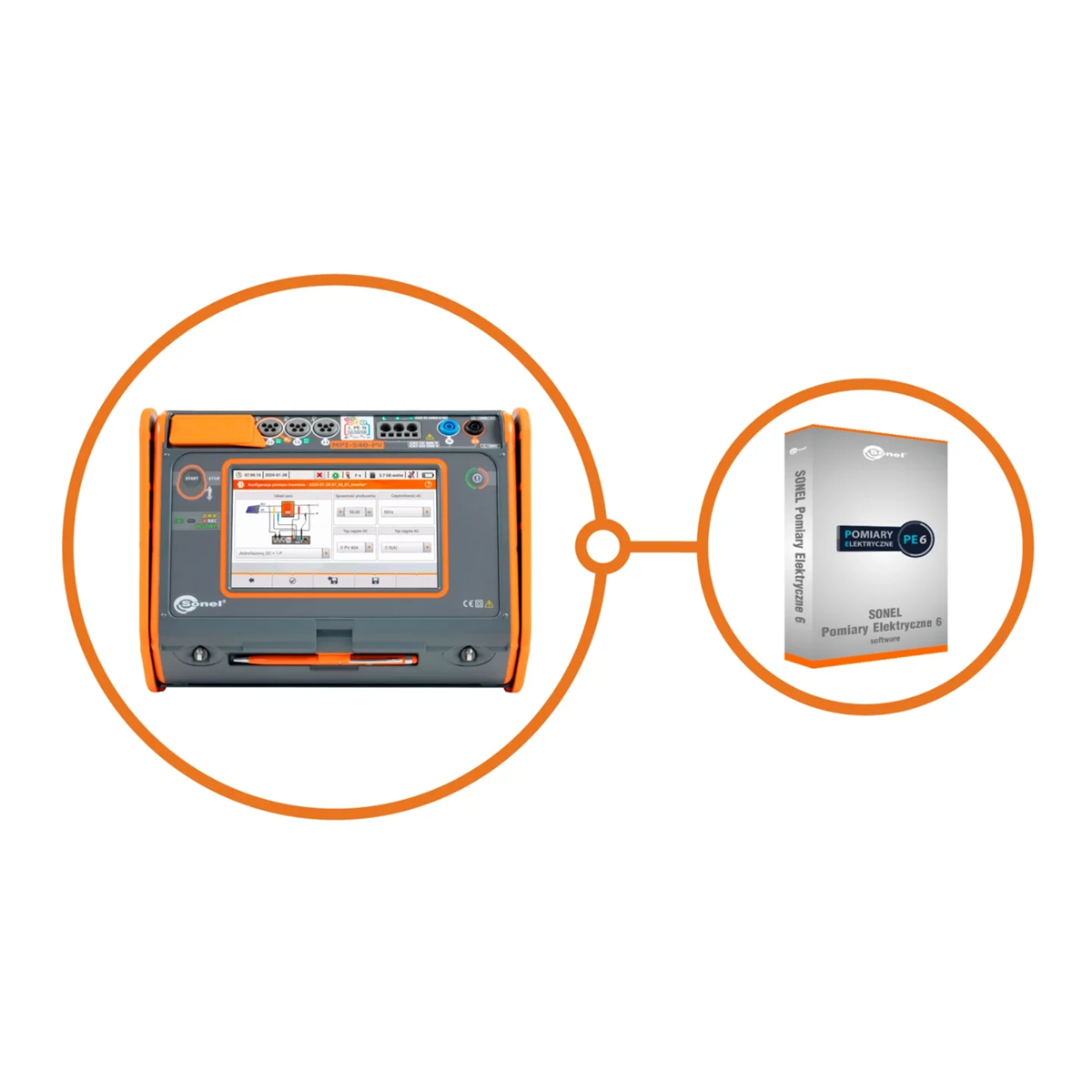

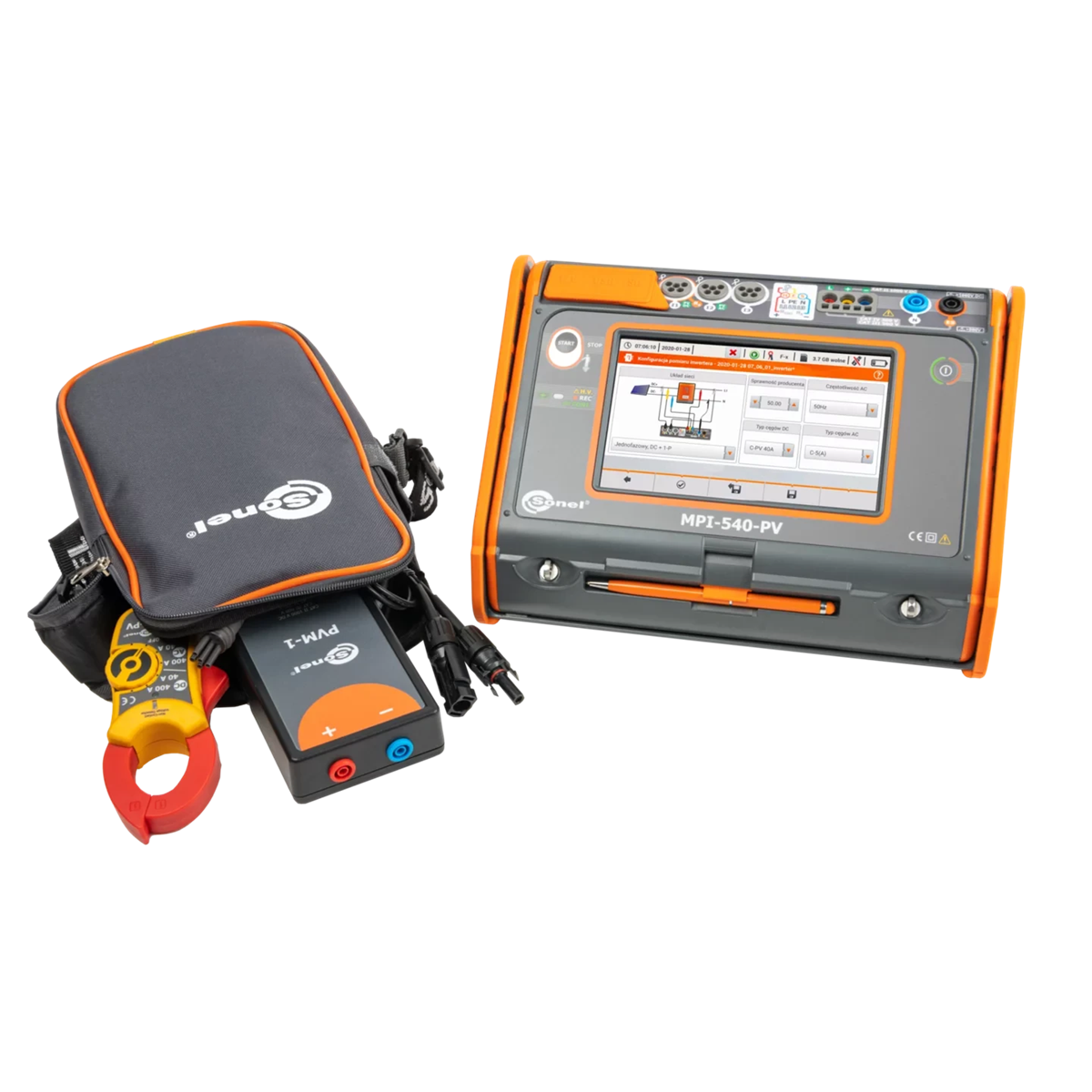

Multifunktionsmessgerät MPI-540-PV + PE6-Lizenz WMPLMPI540PVPROSPE6ZP222

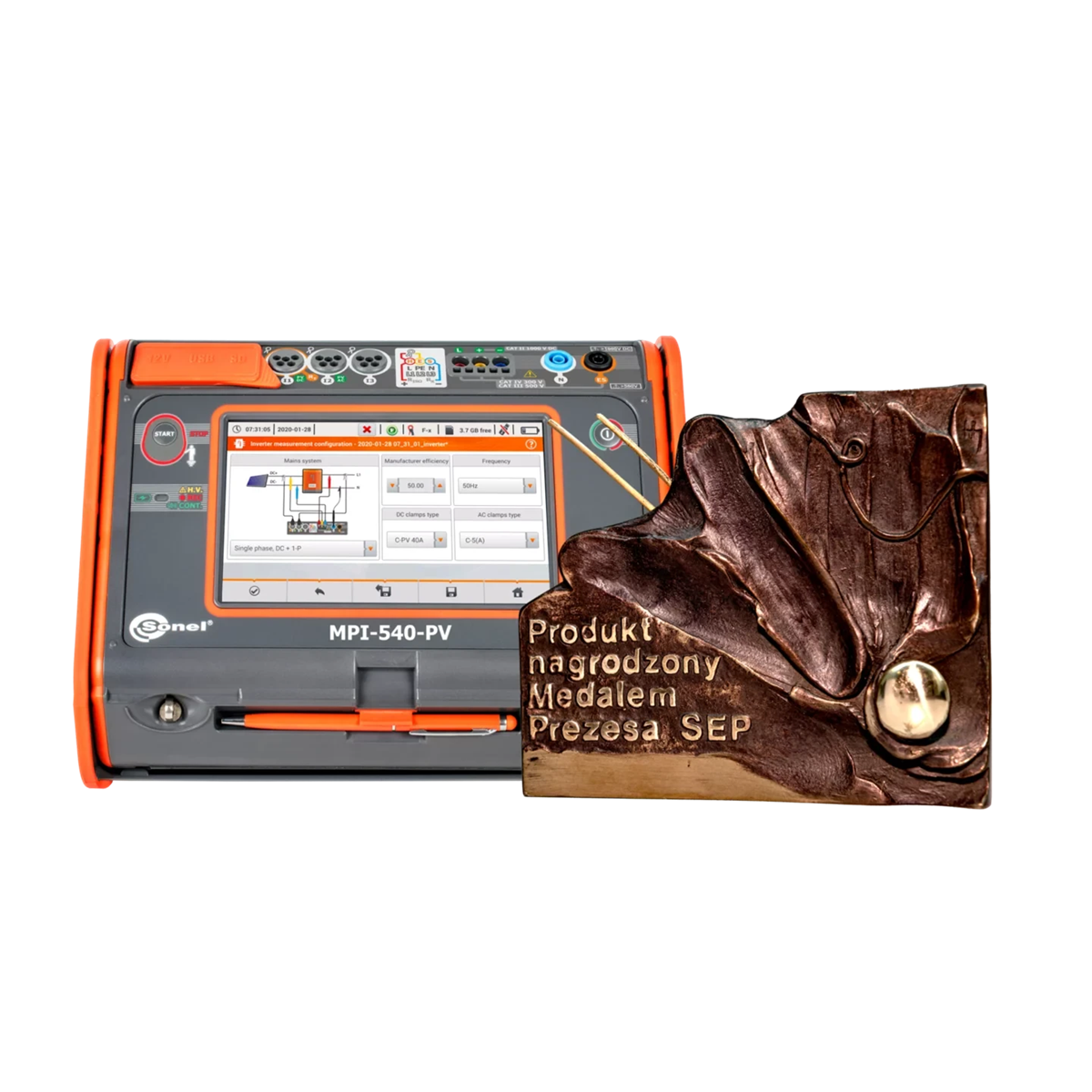

Multifunktionsmessgerät für elektrische Installationsparameter Sonel MPI-540-PV WMPLMPI540PV

Dies ist ein fortschrittliches Tool, das speziell für die Messung von Parametern von Photovoltaikanlagen entwickelt wurde. Mit Hilfe eines Geräts ist es möglich, eine ganze Reihe von Prüfungen auf der DC- und AC-Seite gemäß den Richtlinien der Norm PN-EN 62446 durchzuführen. Darüber hinaus wird Sonel MPI-540-PV auch zum Tragen verwendet führt alle Messungen zur Bestimmung der Sicherheit von Haushalten und industriellen Elektroinstallationen durch. Bei dem vorgestellten Messgerät handelt es sich um ein Gerät mit erweiterten Funktionen, das sich an Spezialisten in der Installations- und Elektroindustrie richtet.

Während der Messung der Parameter der Photovoltaikanlage wandelt das Messgerät die Parameter automatisch in die STC-Referenzbedingungen um (Standardtestbedingungen). Durch Messungen von Spannungen, Strömen und Leistungen auf der AC- und DC-Seite des Wechselrichters wird dessen Effizienz überprüft. Nach der Übertragung der im Speicher des Messgeräts gespeicherten Daten an das Programm Sonel PE6 ist es möglich, einen Testbericht über die Parameter von Photovoltaikanlagen zu erstellen.

Im Hinblick auf die Automatisierung von Messungen ist der Sonel MPI-540 -PV-Zähler wurde zusätzlich um die Funktion zum Testen von RCDs im Auto-Modus erweitert. Das Gerät verfügt außerdem über vom Hersteller vorprogrammierte Messabläufe (sog. Selbsttests), die bei Bedarf durch eigene Abläufe erweitert werden können. Die Fähigkeiten und Funktionalität des Messgeräts werden durch ein richtig ausgewähltes Zusatzzubehör, beispielsweise in Form eines AutoISO-1000C-Adapters, der eine automatische Messung des Isolationswiderstands von 3-, 4- und 5-adrigen Drähten ermöglicht, zusätzlich erhöht.

Viel mehr als ein Multimeter

• Das größte Touchpanel auf dem Markt (7”) – Hervorragende Ergonomie und Benutzerfreundlichkeit
• Austauschbare microSD-Karte – einfache Speichererweiterung
• Li-Ion-Akku – Längerer Betrieb des Messgeräts
• MPI-540-PV: Messungen von Photovoltaikanlagen gemäß der Norm PN-EN 62446
• MPI-540-PV : Installationstestbericht nach Übertragung der Daten an Sonel Electrical Measurements
• Dreiphasen-Recorder von Stromnetzparametern – erweiterte Netzqualitätsdiagnose
• Auslesen aktueller Netzwerkparameter– sofortige Beurteilung des getesteten Geräts
• In der Klasse S der Norm PN-EN 61000-4-30 gemessene Parameter – hohe Messgenauigkeit
• Energieverlustrechner – schnelle Diagnose von Einsparpotenzialen
• Messung aller Parameter des Stromschlagschutzes – ein Gerät statt mehreren
• Schnelle Schleifenmessung mit RCD ohne Auslösung (bis zu wenigen Sekunden) – Sparen Sie Zeit
• Selbsttests – die Fähigkeit, automatische Messungen in einer Sequenz durchzuführen – Vereinfachung von Messungen
• Schneller Weg von der Messung zum Bericht – Zeitersparnis

Merkmale

Das Messgerät ist hinsichtlich der Funktionalität überdurchschnittlich. Es vereint die Messfähigkeiten mehrerer Geräte bei gleichbleibend guter Genauigkeit.

• Mit dem MPI-540-PV-Gerät können Photovoltaikanlagen gemäß der Norm vermessen werden PN- EN 62446:
  • Durchgängigkeit der Schutzverbindungen,
  • Widerstand zur Erde,
  • Isolationswiderstand auf der DC-Seite,
  • offener Stromkreis Spannung UOC,
  • ISC-Kurzschlussstrom,
  • Arbeitsströme und Leistungen auf der DC- und AC-Seite,
  • Wechselrichterwirkungsgrad.
  • Das MPI-540-PV-Gerät kann 50/60Hz-Netzqualitätsparameter in der Klasse S der Norm EN 61000-4-30 aufzeichnen:
    • Spannungen L1, L2, L3 &ndash ; Durchschnittswerte bis 500 V,
    • Ströme L1, L2, L3 – Durchschnittswerte, Strommessung im Bereich bis 3 kA (abhängig von den verwendeten Stromzangen),
    • Frequenz im Bereich von 40 Hz – 70 Hz,
    • Wirkleistung (P), Blindleistung (Q), Scheinleistung (S),
    • Leistungsfaktor (PF), cosφ,
    • Oberwellen (bis zum 40. in Spannung und Strom),
    • der harmonische Verzerrungsfaktor THD für Strom und Spannung.
  • Instrument   Mit dem ;MPI-540-PV ist es möglich, alle Abnahmemessungen elektrischer Anlagen gemäß den geltenden Vorschriften durchzuführen:
    • Kurzschlussschleifenimpedanz (auch in Stromkreisen mit RCDs),
    • RCD-Parameter,
    • Isolationswiderstand,
    • Erdwiderstand (4 Messmethoden + Erdwiderstandsmessung),
    • Durchgängigkeit der Schutz- und Potenzialausgleichsverbindungen,
    • Beleuchtungsstärke,
    • Phasenfolgetest,
    • Motordrehrichtungstest.
  < /ul>

  Überprüfung der Anlagensicherheit

  Mit dem Gerät können Sie Haus- und Industrie-Elektroinstallationen sicherheitstechnisch kontrollieren. Messungen können leicht automatisiert werden durch:

  • Testen von RCDs im Auto-Modus,
  • Selbsttests – d.h. frei konfigurierbare Messabläufe,
  • Einsatz des AutoISO-1000C-Adapters zur Prüfung des Isolationswiderstands von 3-, 4- und 5-adrigen Kabeln.

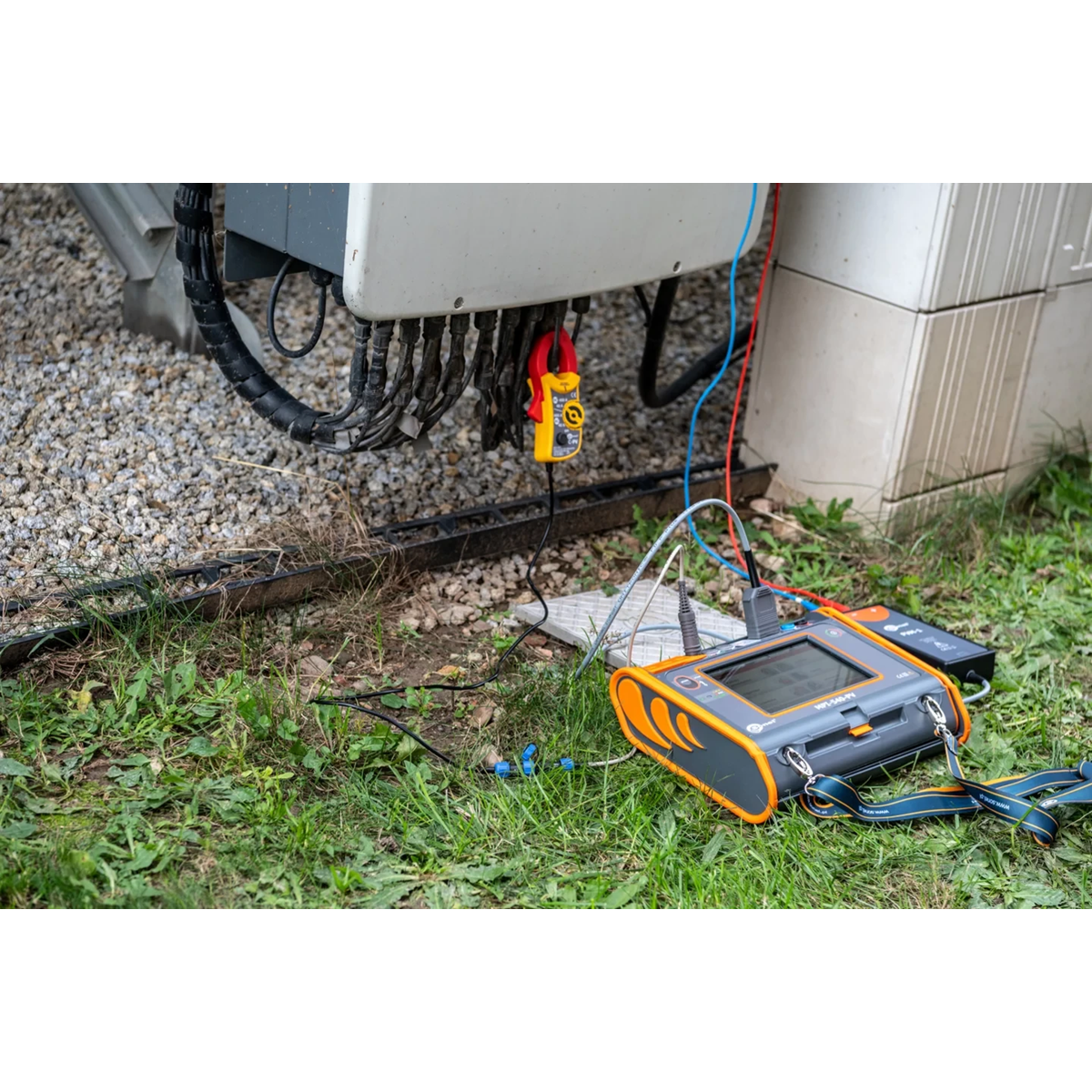

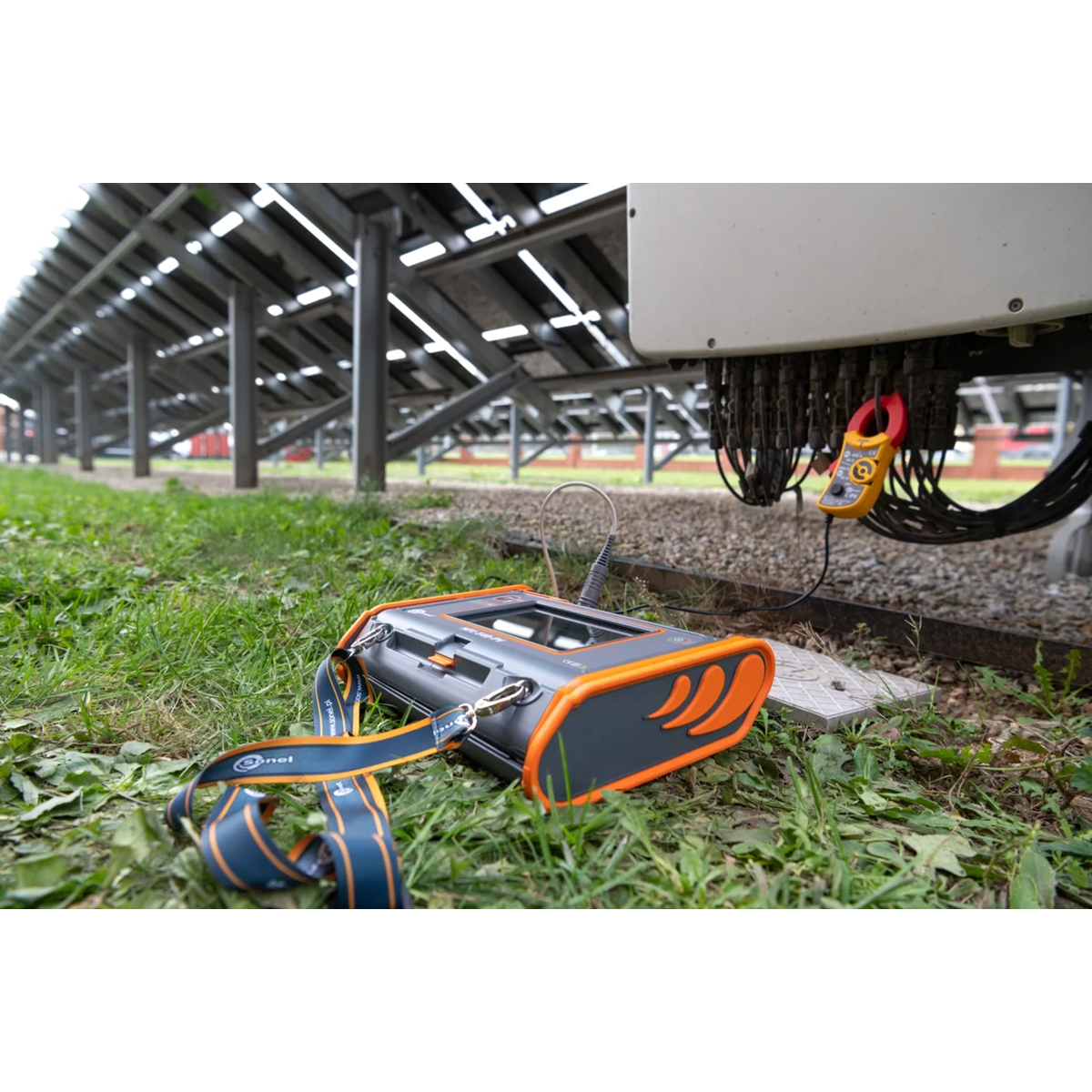

  Photovoltaik unter Aufsicht

  MPI-540-PV ist ein äußerst vielseitiges Messgerät, das insbesondere für die Prüfung von Photovoltaikanlagen entwickelt wurde. Wir werden das Gerät verwenden, um eine Reihe von Tests auf der DC- und AC-Seite durchzuführen – gemäß den Richtlinien der Norm PN-EN 62446. Durch die Messung der Parameter der Photovoltaikanlage wandelt das Gerät diese automatisch in die STC-Referenzbedingungen (Standard Test Conditions) um. Durch Messungen von Spannungen, Strömen und Leistungen auf der AC- und DC-Seite des Wechselrichters wird dessen Effizienz überprüft. Das Speichern der Ergebnisse im Speicher des Messgeräts ermöglicht die Erstellung eines Berichts über die im Programm Sonel Electrical Measurements durchgeführten Tests.

  Umfassende Analyse der Netzwerkparameter< /strong>

  < p>Mit dem integrierten Dreiphasenrekorder können Sie den aktuellen Zustand des Netzwerks beobachten und seine Parameter wie Spannung, Strom, Leistung, Oberschwingungen und THD aufzeichnen. Mit dem Messgerät können Sie ausgewählte Mengen ablesen und deren grafische Darstellung in Echtzeit auf dem Bildschirm anzeigen. Die Messung der Parameter erfolgt unabhängig von der auf der Speicherkarte gespeicherten Aufzeichnung. Das Gerät kann Folgendes darstellen:
  • Diagramme von Spannungs- und Stromwellenformen (Oszilloskop),
  • Diagramme von Spannung und Strom im Zeitverlauf,
  • Zeigerdiagramm,
  • Messungen vieler Parameter in Tabellenform,
  • Diagramm der Strom- und Spannungsharmonischen.

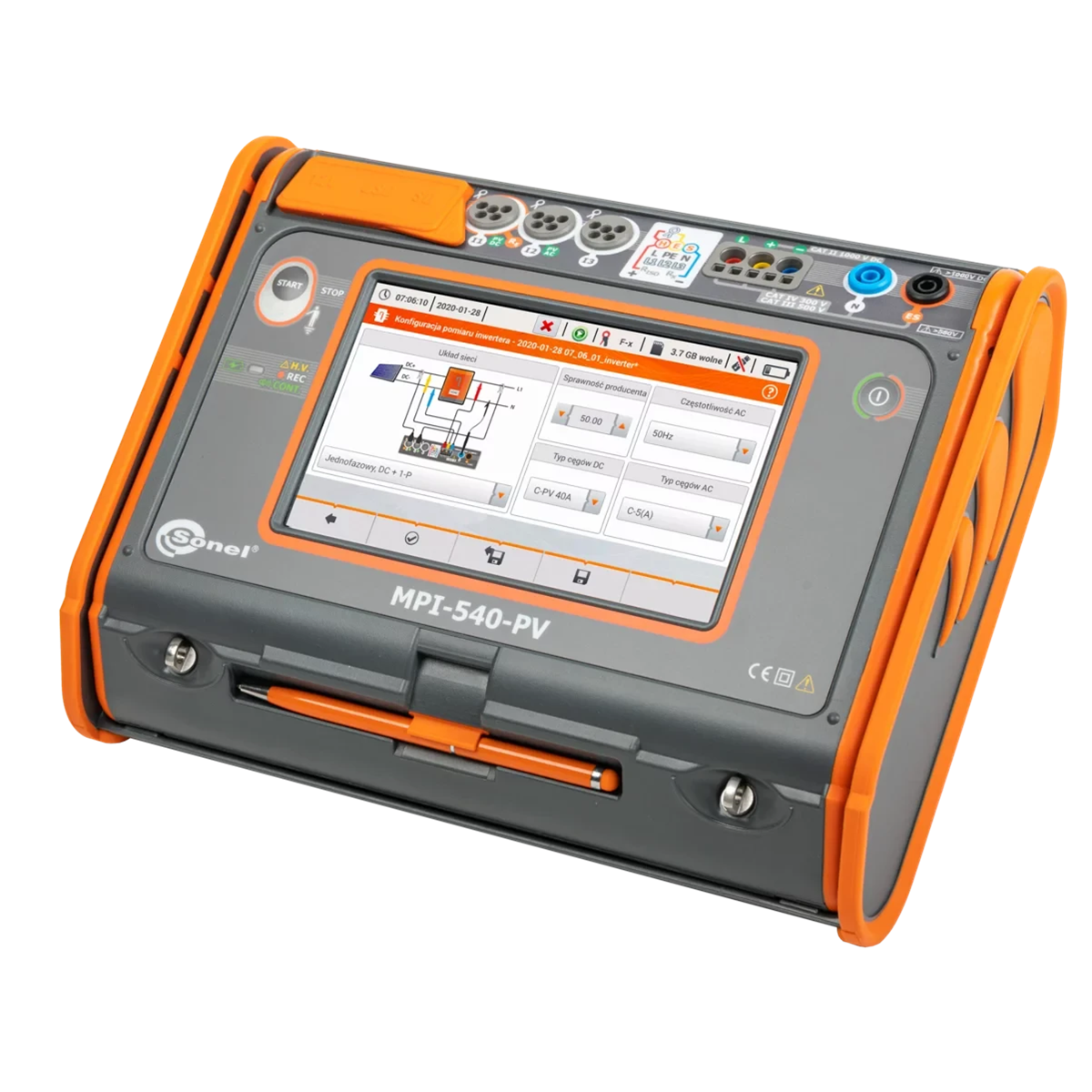

  Leicht zu lesen

  Das Gerät ist mit einem Farb-Touch-LCD-Bildschirm mit einer Diagonale von 7 Zoll ausgestattet. und Auflösung von 800x480 Pixeln. Dies garantiert eine einfache Bedienung und ein einfaches Ablesen von Parametern und Zeitverläufen. Ein großer Bildschirm bedeutet, dass bei der Verwendung des Messgeräts mehr Informationen verfügbar sind. Die Schnittstelle ist unter allen Bedingungen lesbar – auch dank der passenden Größe der angezeigten Symbole. Mit dem angebrachten Stift können Sie auch mit dielektrischen Handschuhen arbeiten.

  Eingebautes Hilfesystem

  Das Gerät verfügt über integrierte in Hilfebildschirmen mit Messdiagrammen. Dadurch können Sie einfach und schnell überprüfen, wie ein bestimmtes System je nach Art der Messung angeschlossen werden muss.

  Erhöhte Widerstandsfähigkeit gegenüber Umgebungsbedingungen

  Die Das Messgerät MPI-540-PV kommt auch rauen Umgebungsbedingungen gut zurecht. Der Schutz vor dem Eindringen von Staub und Wasser wird durch ein einzigartiges Gehäuse mit der Dichtheitsstufe IP51 gewährleistet. Es ist resistent gegen mechanische Beschädigungen und das spezielle Design ermöglicht einen einfachen Schutz des Touch-Displays durch Aufschieben der Messgeräteabdeckung. Neben dem Schutz vor Beschädigungen ermöglicht es Ihnen auch, das Gerät in verschiedenen Positionen bequem zu tragen und zu verwenden.

  Kommunikation und Software

  < p> Der Vorteil des Geräts liegt in der Vielzahl an Kommunikationsschnittstellen und der Zusammenarbeit mit externer Software. Über den USB-Anschluss, eine herausnehmbare SD-Speicherkarte oder über drahtlose Kommunikation (Bluetooth*, Wi-Fi) können Sie die Messdaten an einen Computer übertragen. Um einen Testbericht im Bereich Stromschlagschutz zu erstellen, sollte das Programm Sonel Electrical Measurements verwendet werden. Sonel Reader speichert die heruntergeladenen Ressourcen in den einfachsten Formaten und druckt sie aus die raus. Das spezielle Sonel Analysis-Programm wird zum Auslesen und Analysieren von Daten aus dem Rekorder verwendet.

  Spezifikation – elektrische Installationsparameter

  < td>Messung des RCD-Auslösestroms IA Messstrom 0,2 IΔ n…2.0 IΔn < td>3,5 mA…700 mA < td>  < td>  < td>0,12 Ω… 400 Ω nach IEC 61557-4 < td>von 0,001 fc

  Messfunktionen	Messbereich	Anzeigebereich	Auflösung	Genauigkeit
  Fehlerschleifenimpedanz
  Kurzschlussschleife ZL-PE, ZL-N, ZL-L	0,13 Ω…1999,9 Ω nach IEC 61557	0,00 Ω…1999 Ω	von 0,01 Ω	±(5% m.v. + 30 Ziffern)
  ZL-PE-Fehlerschleife im RCD-Modus	ab 0,50 Ω…1999 Ω nach IEC 61557	0,00 Ω…1999 Ω	ab 0,01 Ω	ab ±(6% m.w. + 5 Ziffern)
  Messungen von RCD-Parametern			< /td>
  RCD-Auslösetest und Auslösezeitmessung tA Messstrom 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔ n
  RCD allgemeinen Typs und kurzer Verzögerung	0 ms…300 ms	0 ms…300 ms	1 ms	von ± ;(2 % MW + 2 Ziffern)
  RCD selektiv	0 ms…500 ms< /td>	0 ms…500 ms< /td>	1 ms	von ±(2 % m.w. + 2 Ziffern)
  		< /td>
  für sinusförmigen Fehlerstrom (AC-Typ)	3,3 mA…1000 mA	3,3 mA…1000 mA	ab 0,1 mA	±5 % IΔn
  für 1-Wege- und 1-Wege-Differenzstrom mit 6 mA DC-Vorspannung (Typ A)	3,5 mA…700 mA	ab 0,1 mA	±10 % IΔn
  für DC-Fehlerstrom (Typ B)	2,0mA…1000mA	2,0mA…1000mA	ab 0,1mA	±10 % IΔn
  Bodenwiderstand
  3- und 4-Leiter-Technik	ab 0,50 Ω…1 ,99 kΩ nach IEC 61557-5	0,00 Ω…1,99 kΩ	ab 0,01 Ω	ab ±(2% m.m. + 3 Ziffern)< /td>
  3-Leiter-Methode + Klemme	0,00 Ω…1,99 kΩ	0,00 Ω…1,99 kΩ< /td>	ab 0,01 Ω	ab ±(2 % Mw. + 4 Ziffern)
  2-Zangen-Methode	0,00 Ω…99,9kΩ	0,00 Ω…99,9kΩ	von 0,01 Ω	von ±(10% m.v. + 4 Ziffern)
  Bodenwiderstand	0,0 Ω m…99,9 kΩm	0,0 Ωm…99,9 kΩm	ab 0,1 Ωm	Abhängig von der Messgenauigkeit RE
  Isolationswiderstand
  Messspannung 50 V	50 k …250 MΩ nach IEC 61557-2	0 kΩ…250 MΩ	ab 1 kΩ	ab ±(3% m.w. + 8 Ziffern)< /td>
  Messspannung 100 V	100 kΩ…500 MΩ nach IEC 61557-2	0 kΩ…500 MΩ	ab 1 kΩ	ab ±(3% m.w. + 8 Ziffern)< /td>
  250 V Messspannung	250 kΩ…999 MΩ nach IEC 61557-2	0 kΩ…999 MΩ	ab 1 kΩ	ab ±(3% m.w. + 8 Ziffern)< /td>
  500 V Prüfspannung	500 kΩ…2,00 GΩ nach IEC 61557-2	0 kΩ…2,00 GΩ	ab 1 kΩ	ab ±(3% m.w. + 8 Ziffern)< /td>
  Messspannung 1000 V	1000 kΩ…4,99 GΩ nach IEC 61557-2	0 kΩ…9,99 GΩ	ab 1 kΩ	ab ±(3% m.w. + 8 Ziffern)< /td>
  Widerstand von Schutz- und Ausgleichsleitern
  Durchgangsmessung von Schutz- und Potenzialausgleich mit ±200 mA	0,00 Ω…400 Ω	ab 0,01 Ω	±(2% m.w. + 3 Ziffern)
  Niederstrom-Widerstandsmessung	0,0 Ω…1999 Ω	0,0 Ω&hellip ;1999 Ω	von 0,1 Ω	±(3% m.w. + 3 Ziffern)
  Beleuchtungsstärke
  Lux-Messung (lx )	0 lx…399,9 klx	0 lx…399,9 klx	ab 0,001 lx	ab ±(2% m.v. + 5 Ziffern)
  Fc-Messung	0 fc…39 ,99 kfc	0 fc…39,99 kfc	von ±(2 % m.v. + 5 Ziffern)
  Phasensequenzanzeige	Unterstützend, invers, UL-L-Spannung: 95 V–500 V (45 Hz–65 Hz)

  "w.m" - Messwert

  Spezifikation – 3-Phasen-Rekorder

  Das Gerät ist für den Betrieb in Netzwerken ausgelegt:

  • mit einer Nennfrequenz von 50/60 Hz
  • mit einer Nennspannung: 64/110 V, 110/190 V, 115/200 V, 127/220V, 220/380V, 230/400 V, 240/415 V, 254/440V, 290/500V
  • DC

  Systeme unterstützter Netzwerke:

  • einphasig
  • zweiphasig mit gemeinsamem N
  • Drehstrom Stern mit und ohne N-Leiter
  • Drehstrom Dreieck
  < td> 0,01 % Unom < td>abhängig von den Klemmen*< /td> < td>Spannung

  Parameter	Messbereich	Maximale Auflösung	Genauigkeit< /th>
  Wechselspannung (TRMS)	0,0…500V	±0,5 % Unom
  AC TRMS	0,01 % Inom	±2 % m.v. wenn w.m. ≥ 10 % Inom, ±2 % Inom  wenn w.m. < 10 % Inom (Fehler beinhaltet keinen Klemmfehler)
  Frequenz	40,00…70,00 Hz< /td> < td>0,01 Hz	±0,05 Hz
  Wirk-, Blind-, Schein- und Verzerrungsleistung	abhängig von der Konfiguration (Transformatoren, Zangen)	4 signifikante Ziffern	abhängig von der Konfiguration (Transformatoren, Zangen)
  Wirk-, Blind- und Scheinenergie	zweite Konfiguration (Sensoren, Stifte)	4 signifikante Zahlen	wie Leistungsfehler
  cosφ und Leistungsfaktor (PF)	0,00…1,00	0,01	±0,03
  Harmonische
  wie True RMS AC	wie True RMS AC	±5 % m.v. wenn w.m. ≥ 3 % Unom, ±0,15 % Unom, wenn w.m. < 3 % Unom
  Strom	gleich wie True RMS AC	gleich wie True RMS AC	± ;5 % m.v. wenn w.m. ≥ 10 % Unom, ±0,5 % Unom, wenn w.m. < 10 % Unom
  THD
  Spannung	0,0…100,0 % (rms)	0,1 %	± 5 %
  Aktuell	0,0…100,0 % (rms)	0,1 %	± 5 %
  Asymmetriefaktor	0,0…10, 0 %	0,1 %	±0,15 % (absoluter Fehler)

  < li>F-1A, F-2A, F-3A Klemme: 0… 3000 A AC (10.000 Ap-p)
  • C-4A-Klemme: 0–1000 A AC (3600 Ap-p)
  • C-5A-Klemme: 0–1000 A AC /DC (3600 Ap-p)
  • C-6A-Klemme: 0..10 A AC (36 Ap-p)
  • C-7A-Klemme: 0…100 A AC (360 Ap-p)



  Wechselstrommessung (True RMS) mit Stromzangen

  < td>40 Hz…1 kHz < td>380 mm < td>3m < /tr>

  	C-4A	C-5A	C-6A	C-7A	F-1A	F-2A	F-3A
  Nennstrom	1000A AC	1000A AC 1400A DC	10A Wechselstrom	100A Wechselstrom	3000A Wechselstrom	3000A Wechselstrom	3000A Wechselstrom
  Frequenz	30Hz…10 kHz	DC…5 kHz	40 Hz…10 kHz	40 Hz…10 kHz	40Hz…10kHz	40Hz…10kHz
  Max. Durchmesser des gemessenen Kabels	52 mm	39 mm	20 mm	24 mm	250 mm	140 mm
  Mindestgrundgenauigkeit	≤0,5%	≤1,5%	≤1%	≤1%	0,5%	1 %	1 %	1 %
  Batteriebetrieben	-	√	-	-	-	-	-< /td> < /tr>
  Kabellänge	2,2m	2,2m	2,2m	2,5m	2,5m	2,5m
  Messkategorie< /strong>	IV 300V	IV 300V	IV 300V	III 300V	IV 600V	IV 600V	IV 600V
  Schutzart	IP40	IP40	IP40	IP40	IP67	IP67	IP67

  Spezifikation – Parameter von Photovoltaikanlagen

  < th >Auflösung < td> ISC-Kurzschlussstrom

  Messfunktionen	Anzeigebereich	Genauigkeit
  UOC-Leerlaufspannung	0 ,0 Ω…1000V	OD 0,1V	von ±(3% m.w. + 2 Ziffern)
  0,00 Ω…20,00A	0,1A	± (3 % m.v. + 0,10 A )



  Programm zur Erstellung von Protokollen aus den Sicherheitstests von Anlagen Sonel PE6 WAPROSONPE6< /p>



  Die neueste Version des beliebten Programms zum Erstellen von Protokollen aus elektrischen Messungen. PE6 vereinfacht den Dokumentationsprozess. Es minimiert seine Zeit. Es automatisiert. Alles dank zahlreicher integrierter Mechanismen, Tools und Funktionen.

  Programmfunktionen:

  • Konformität des gedruckten Protokolls mit dem neuen PN- HD 60364-6-Standards: 2016-07, PN-HD 60364-4-41:2017-09
  • Baumstruktur des Dokuments,
  • umfangreiche Datenbanken mit Sicherheits- und Messpunkten,
  • Automatische Berechnung der erforderlichen Werte,
  • Automatische Auswertung der Messergebnisse,
  • Zeitplan der Messungen,
  • Einfügen von Fotos und Zeichnungen in Protokolle ,< /li>
  • Drucken von Messkontrollen und beschreibenden Beschriftungen von Tabellen,
  • Berechnung durchgeführter Messungen,
  • Drucken von Rechnungen,
  • automatische Vervollständigung von Protokollen mit einer Reihe

  Das Programm unterstützt die Erstellung von Dokumentationen nach Tests im Bereich der umfassenden Kontrolle von Messpunkten und:

  • die Wirksamkeit der automatischen Abschaltung (TN-S, TN-C, TN-C-S, TT, IT),
  • Parameter von RCDs,
  • Stromkreisisolationszustand (TN- S, TN-C, TN-C-S, TT, IT),
  • der Zustand der Isolierung von Elektrokabeln,
  • der Zustand des Blitzschutzsystems und der Erdung,
  • die Kontinuität von Drähten,
  • Isolationswiderstand von geschlossenen und offenen Motoren,
  • Widerstand von Schützen,
  • Widerstand von Leistungsschaltern,
  • Transformatorgeräte.

  Hardwareanforderungen:

  • Betriebssystem: Windows 10
  • Mindestauflösung: 1024 x 768
  • Empfohlene Auflösung: 1920 x 1080
