Name: Multifunktionsmessgerät MPI-540 + PE6-Lizenz
Brand: SONEL
SKU: NPP063SONE
Price: 2802.24 PLN
Availability: InStock

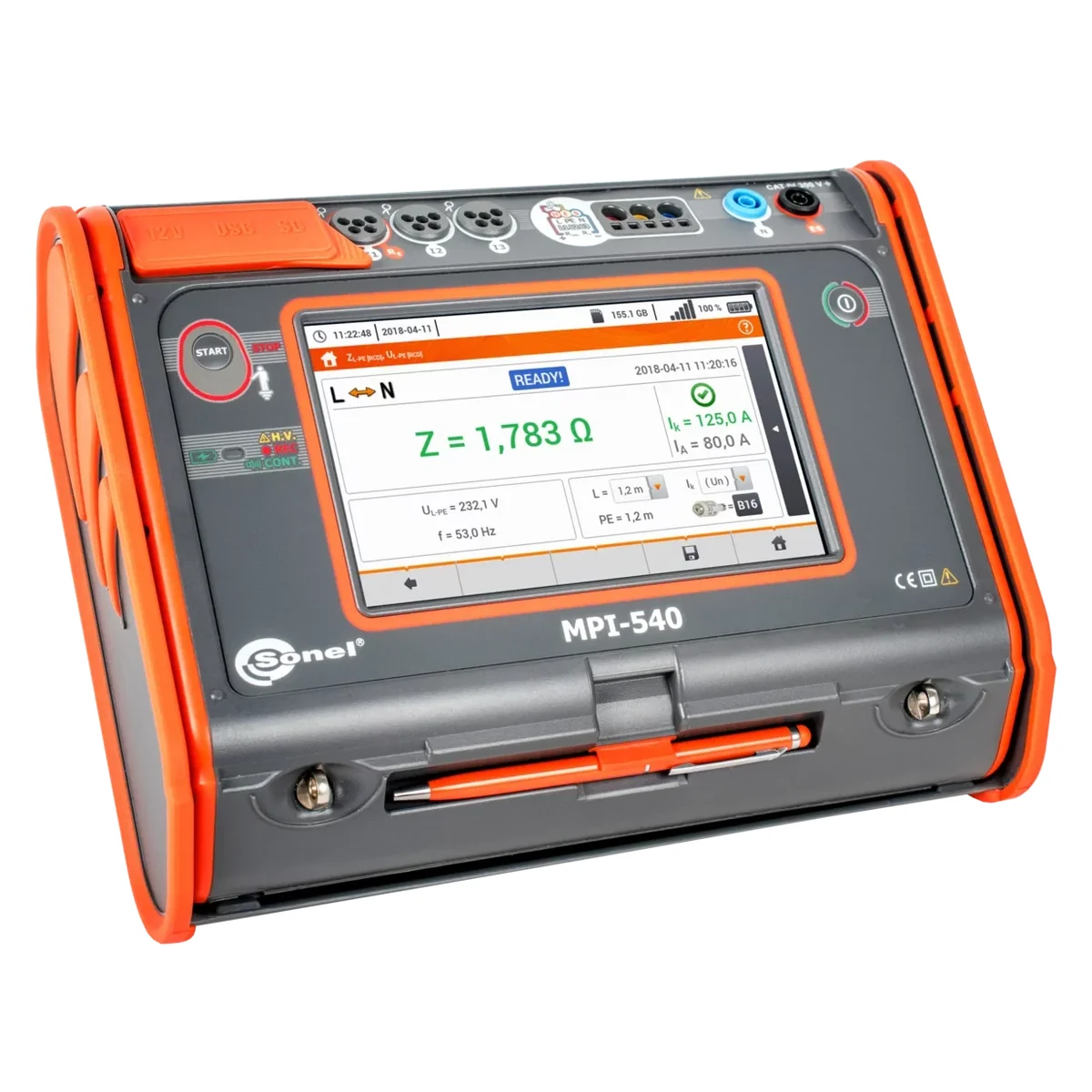

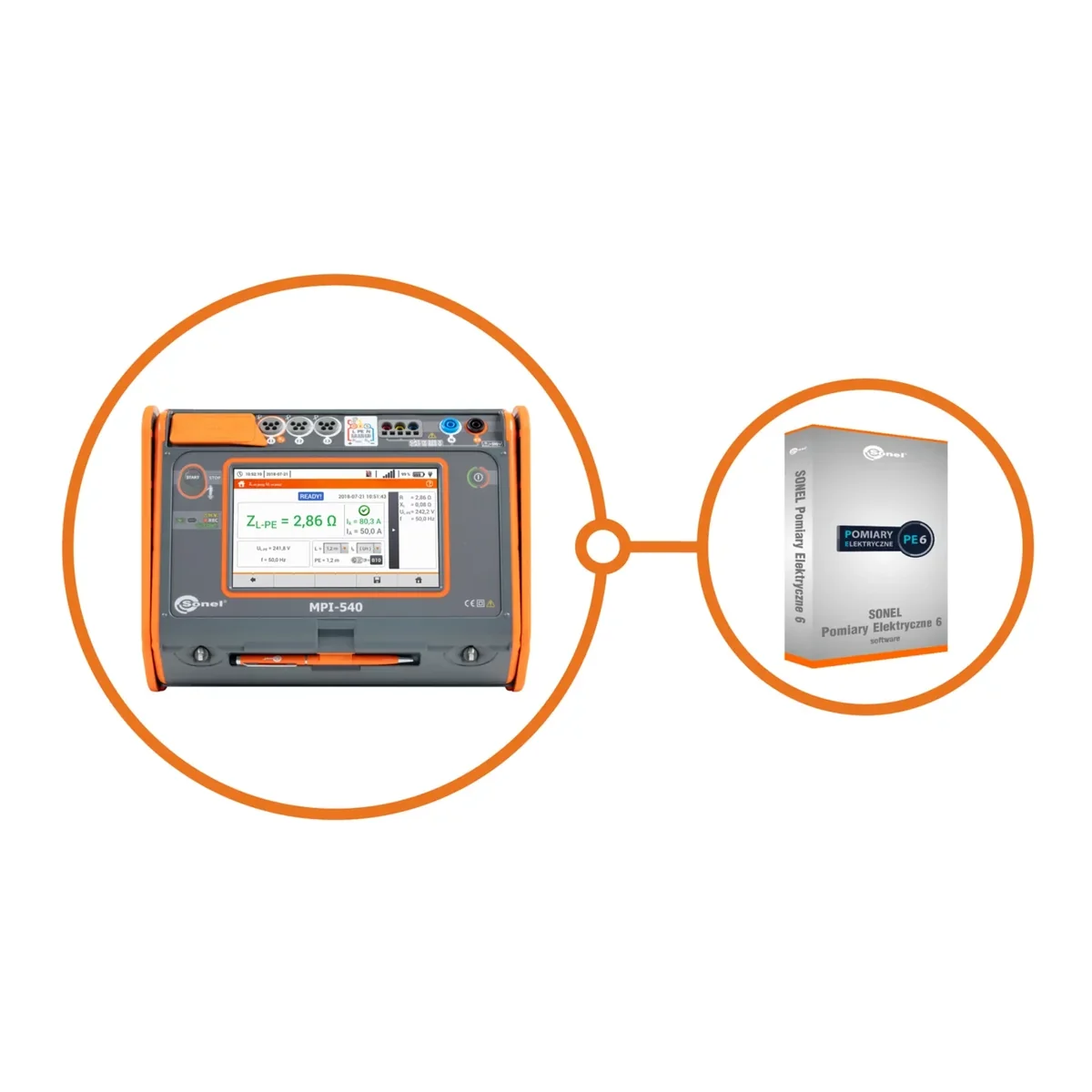

Das Multifunktionsmessgerät Sonel MPI-540 WMPLMPI540 für elektrische Installationsparameter

Pist für die Überprüfung von Haus- und Industrieanlagen konzipiert. stark> Mit dem Gerät können Messungen durchgeführt werden, deren Ergebnisse die Sicherheit der Anlage bestimmen. Darüber hinaus hat der Nutzer die Möglichkeit, die Parameter der an diesen Anlagen vorhandenen Stromnetze zu erfassen. Dies ermöglicht die Kontrolle der Stromqualität und die Messung der Parameter des Stoßschutzes mit einem universellen Gerät.

Dank des Differentialschutzschalters ist eine erhebliche Automatisierung der Messungen möglich Testfunktion -Strom im Auto-Modus, sowie vom Hersteller vorprogrammierte Messsequenzen (sog. Autotests), die auch mit eigenen Sequenzen erweitert werden können. Dank des AUTO ISO-1000C-Adapters ist eine automatische Messung des Isolationswiderstands von 3-, 4- und 5-adrigen Drähten möglich.

Viel mehr als ein Multifunktionsmessgerät:

Das größte Touchpanel auf dem Markt (7”) – Hervorragende Ergonomie und Benutzerfreundlichkeit

Austauschbare microSD-Karte – einfache Speichererweiterung

Li-Ion-Akku – längerer Betrieb des Messgeräts

Dreiphasiger Rekorder für Stromnetzparameter – erweiterte Netzqualitätsdiagnose

Auslesen aktueller Netzwerkparameter– sofortige Beurteilung des getesteten Geräts

In der Klasse S der Norm PN-EN 61000-4-30 gemessene Parameter – hohe Messgenauigkeit

Energieverlustrechner – schnelle Diagnose von Einsparpotenzialen

Messung aller Parameter des Stromschlagschutzes – ein Gerät statt mehreren

Schnelle Schleifenmessung mit RCD ohne Auslösung (bis zu wenigen Sekunden) – Sparen Sie Zeit

Selbsttests – die Fähigkeit, automatische Messungen in einer Sequenz durchzuführen – Vereinfachung von Messungen

Schneller Weg von der Messung zum Bericht – Zeitersparnis

Merkmale

Das Messgerät ist hinsichtlich der Funktionalität überdurchschnittlich. Es kombiniert die Messfähigkeiten mehrerer Geräte und gewährleistet gleichzeitig eine gleich gute Genauigkeit.

Der MPI-540 kann 50/60 Stromqualitätsparameter Hz in aufzeichnen Klasse S nach EN 61000-4-30:

Spannungen L1, L2, L3 – Durchschnittswerte bis 500 V,

Ströme L1, L2, L3 – Durchschnittswerte, Strommessung im Bereich bis 3 kA (abhängig von den verwendeten Stromzangen),

Frequenz im Bereich von 40 Hz – 70 Hz,

Wirkleistung (P), Blindleistung (Q), Scheinleistung (S),

Leistungsfaktor (PF), cosφ,

Harmonische (bis zum 40. in Spannung und Strom),

der harmonische Verzerrungsfaktor THD für Strom und Spannung.

Instrument MPI -540 kann alle Abnahmemessungen elektrischer Anlagen gemäß den geltenden Vorschriften durchführen:

Fehlerschleifenimpedanz (auch in Stromkreisen mit RCDs),

Leistungsschalterparameter; in RCDs,

Isolationswiderstand,

Erdwiderstand (4 Messmethoden + Messung des Erdwiderstands),

Kontinuität von Schutz- und Ausgleichsverbindungen,
Beleuchtungsstärke,

Phasenfolgetest,

Motordrehrichtungstest.

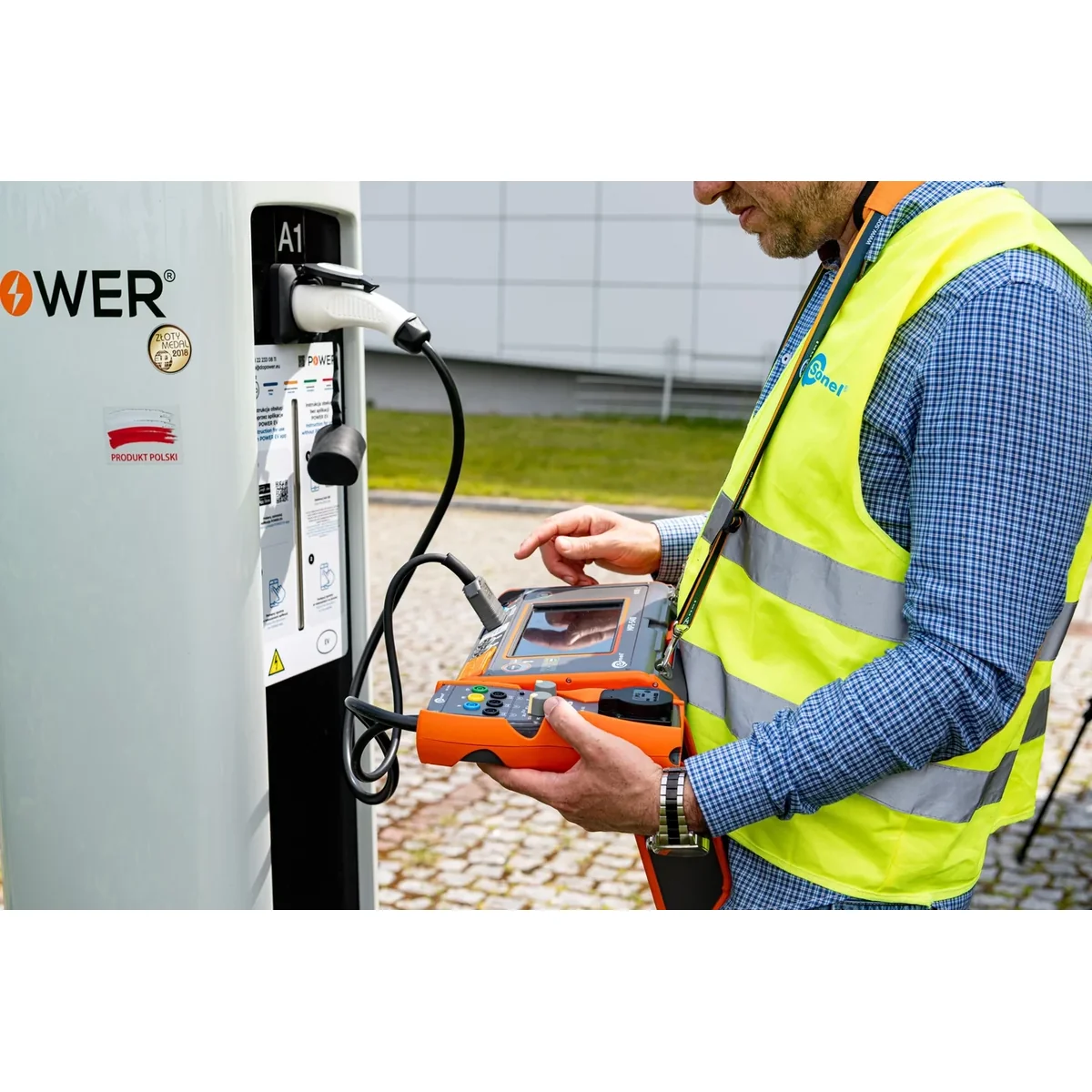

 Überprüfung der Installationssicherheit

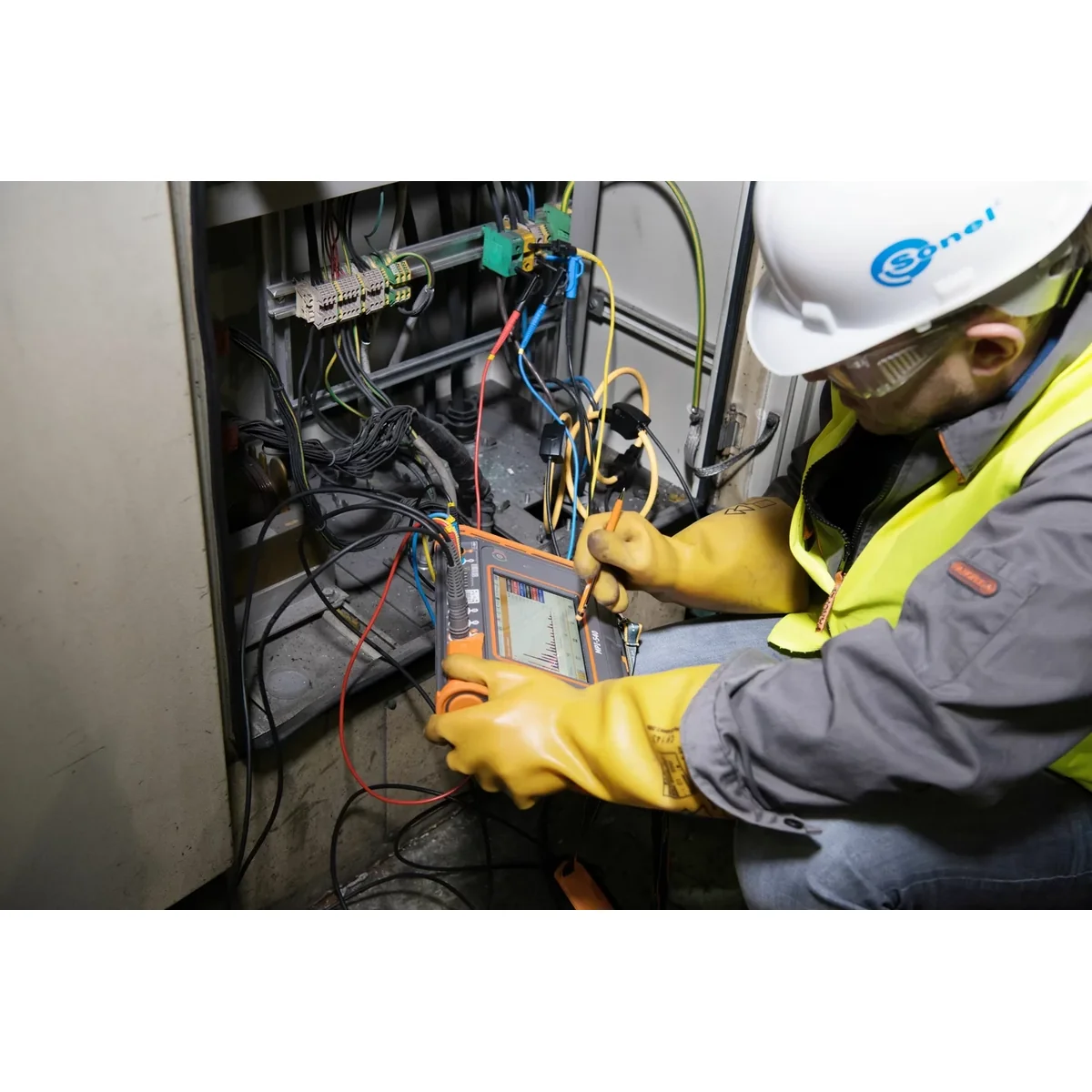

Mit dem Gerät können Sie private und industrielle Elektroinstallationen sicherheitstechnisch kontrollieren. Messungen können leicht automatisiert werden durch:

Testen von RCDs im Auto-Modus,

Selbsttests – d.h. frei konfigurierbare Messabläufe,

Einsatz des AutoISO-1000C-Adapters zur Prüfung des Isolationswiderstands von 3-, 4- und 5-adrigen Leitungen.

Umfassende Analyse der Netzwerkparameter

Mit dem eingebauten dreiphasigen Rekorder können Sie den aktuellen Zustand des Netzwerks beobachten und dessen Parameter wie Spannung, Strom, Leistung, Oberschwingungen usw. aufzeichnen. THD. Mit dem Messgerät können Sie ausgewählte Mengen ablesen und deren grafische Darstellung in Echtzeit auf dem Bildschirm anzeigen. Die Messung der Parameter erfolgt unabhängig von der auf der Speicherkarte gespeicherten Aufzeichnung. Das Gerät kann Folgendes darstellen:

Diagramme von Spannungs- und Stromwellenformen (Oszilloskop),

Diagramme von Spannung und Strom im Zeitverlauf,

Zeigerdiagramm,

Messungen vieler Parameter in Tabellenform,

Diagramm der Strom- und Spannungsharmonischen.

Leicht zu lesen
Das Gerät ist mit einem Farb-Touch-LCD-Bildschirm mit einer Diagonale von 7 Zoll ausgestattet. und Auflösung von 800x480 Pixeln. Dies garantiert eine einfache Bedienung und ein einfaches Ablesen von Parametern und Zeitverläufen. Ein großer Bildschirm bedeutet, dass bei der Verwendung des Messgeräts mehr Informationen verfügbar sind. Die Schnittstelle ist unter allen Bedingungen lesbar – auch dank der passenden Größe der angezeigten Symbole. Mit dem angebrachten Stift können Sie auch mit dielektrischen Handschuhen arbeiten.

Eingebautes Hilfesystem

Das Gerät verfügt über integrierte in Hilfebildschirmen mit Messdiagrammen. Dadurch können Sie einfach und schnell überprüfen, wie ein bestimmtes System je nach Art der Messung angeschlossen werden muss.

Erhöhte Widerstandsfähigkeit gegenüber Umgebungsbedingungen

Die Das Messgerät MPI-540 kommt mit rauen Umgebungsbedingungen gut zurecht. Der Schutz vor dem Eindringen von Staub und Wasser wird durch ein einzigartiges Gehäuse mit der Dichtheitsstufe IP51 gewährleistet. Es ist resistent gegen mechanische Beschädigungen und das spezielle Design ermöglicht einen einfachen Schutz des Touch-Displays durch Aufschieben der Messgeräteabdeckung. Neben dem Schutz vor Beschädigungen ermöglicht es Ihnen auch, das Gerät in verschiedenen Positionen bequem zu tragen und zu verwenden.

Kommunikation und Software
 Der Vorteil des Geräts liegt in der Vielzahl an Kommunikationsschnittstellen und der Zusammenarbeit mit externer Software. Über den USB-Anschluss, eine herausnehmbare SD-Speicherkarte oder mittels drahtloser Kommunikation (Bluetooth, Wi-Fi) können Sie die Messdaten an einen Computer übertragen. Um einen Prüfbericht im Bereich Stromschlagschutz zu erstellen, sollte das Programm Sonel Electrical Measurements verwendet werden. Das Speichern der heruntergeladenen Ressourcen in den einfachsten Formaten und das Drucken wird von Sonel Reader bereitgestellt. Das Spezialprogramm Sonel Analysis dient zum Auslesen und Analysieren von Daten aus dem Rekorder.

Spezifikation – elektrische Installationsparameter
< td>Messung des RCD-Auslösestroms IA Messstrom 0,2 IΔ n…2.0 IΔn < td>3,5 mA…700 mA < td> < td> < td>0,12 Ω… 400 Ω nach IEC 61557-4 < td>von 0,001 fc

Messfunktionen Messbereich Anzeigebereich Auflösung Genauigkeit

Fehlerschleifenimpedanz

Kurzschlussschleife ZL-PE, ZL-N, ZL-L 0,13 Ω…1999,9 Ω nach IEC 61557 0,00 Ω…1999 Ω von 0,01 Ω ±(5% m.v. + 30 Ziffern)

ZL-PE-Fehlerschleife im RCD-Modus ab 0,50 Ω…1999 Ω nach IEC 61557 0,00 Ω…1999 Ω ab 0,01 Ω ab ±(6% m.w. + 5 Ziffern)

Messungen von RCD-Parametern < /td>

RCD-Auslösetest und Auslösezeitmessung tA Messstrom 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔ n

RCD allgemeinen Typs und kurzer Verzögerung 0 ms…300 ms 0 ms…300 ms 1 ms von ± ;(2 % MW + 2 Ziffern)

RCD selektiv 0 ms…500 ms< /td> 0 ms…500 ms< /td> 1 ms von ±(2 % m.w. + 2 Ziffern)

< /td>

für sinusförmigen Fehlerstrom (AC-Typ) 3,3 mA…1000 mA 3,3 mA…1000 mA ab 0,1 mA ±5 % IΔn

für 1-Weg- und 1-Weg-Differenzstrom mit 6 mA DC-Vorspannung (Typ A) 3,5 mA…700 mA ab 0,1 mA ±10 % IΔn

für DC-Fehlerstrom (Typ B) 2,0mA…1000mA 2,0mA…1000mA ab 0,1mA ±10 % IΔn

Bodenwiderstand

3- und 4-Leiter-Technik ab 0,50 Ω…1 ,99 kΩ nach IEC 61557-5 0,00 Ω…1,99 kΩ ab 0,01 Ω ab ±(2% m.m. + 3 Ziffern)< /td>

3-Leiter-Methode + Klemme 0,00 Ω…1,99 kΩ 0,00 Ω…1,99 kΩ< /td> ab 0,01 Ω ab ±(2 % Mw. + 4 Ziffern)
2-Zangen-Methode 0,00 Ω…99,9kΩ 0,00 Ω…99,9kΩ von 0,01 Ω von ±(10% m.v. + 4 Ziffern)

Bodenwiderstand 0,0 Ω m…99,9 kΩm 0,0 Ωm…99,9 kΩm ab 0,1 Ωm Abhängig von der Messgenauigkeit RE

Isolationswiderstand

Messspannung 50 V 50 k …250 MΩ nach IEC 61557-2 0 kΩ…250 MΩ ab 1 kΩ ab ±(3% m.w. + 8 Ziffern)< /td>

Messspannung 100 V 100 kΩ…500 MΩ nach IEC 61557-2 0 kΩ…500 MΩ ab 1 kΩ ab ±(3% m.w. + 8 Ziffern)< /td>

250 V Messspannung 250 kΩ…999 MΩ nach IEC 61557-2 0 kΩ…999 MΩ ab 1 kΩ ab ±(3% m.w. + 8 Ziffern)< /td>

500 V Prüfspannung 500 kΩ…2,00 GΩ nach IEC 61557-2 0 kΩ…2,00 GΩ ab 1 kΩ ab ±(3% m.w. + 8 Ziffern)< /td>

Messspannung 1000 V 1000 kΩ…4,99 GΩ nach IEC 61557-2 0 kΩ…9,99 GΩ ab 1 kΩ ab ±(3% m.w. + 8 Ziffern)< /td>

Widerstand von Schutz- und Ausgleichsleitern

Durchgangsmessung von Schutz- und Potenzialausgleich mit ±200 mA 0,00 Ω…400 Ω ab 0,01 Ω ±(2% m.w. + 3 Ziffern)

Niederstrom-Widerstandsmessung 0,0 Ω…1999 Ω 0,0 Ω&hellip ;1999 Ω von 0,1 Ω ±(3% m.w. + 3 Ziffern)

Beleuchtungsstärke

Lux-Messung (lx ) 0 lx…399,9 klx 0 lx…399,9 klx ab 0,001 lx ab ±(2% m.v. + 5 Ziffern)

Fc-Messung 0 fc…39,99 kfc 0 fc…39,99 kfc von ±(2 % m.v. + 5 Ziffern)

Phasensequenzanzeige Unterstützend, invers, UL-L-Spannung: 95 V–500 V (45 Hz–65 Hz)

"w.m" - Messwert

Spezifikation – 3-Phasen-Rekorder

Das Gerät ist für den Betrieb in Netzwerken ausgelegt:

mit einer Nennfrequenz von 50/60 Hz

mit einer Nennspannung: 64/110 V, 110/190 V, 115/200 V, 127/220V, 220/380V, 230/400 V, 240/415 V, 254/440V, 290/500V

DC

Systeme unterstützter Netzwerke:

einphasig

zweiphasig mit gemeinsamem N
Dreiphasen-Stern mit und ohne N-Leiter

Dreiphasen-Dreieck

< tr > < td>±2 % w.m. wenn w.m. ≥ 10 % Inom, +2 % Inom wenn w.m. < 10 % Inom , (Fehler beinhaltet keinen Klemmfehler) < td>je nach Konfiguration (Transformatoren, Zangen) < /tr> < td>Spannung

Parameter Messbereich Maximale Auflösung Genauigkeit

Wechselspannung (TRMS) 0,0…500V 0,01 % Unom ± 0,5 % Unom

Wechselstrom TRMS abhängig von den Klemmen* 0,01 % Inom

Frequenz 40,00…70,00 Hz 0,01 Hz ±0,05 Hz

Wirk-, Blind-, Schein- und Verzerrungsleistung 4 signifikante Ziffern je nach Konfiguration (Transformatoren, Zangen)
Wirk-, Blind- und Scheinenergie je nach Konfiguration (Transformatoren, Zangen) 4 signifikante Ziffern wie Leistungsfehler

cosφ und Leistungsfaktor (PF) 0,00…1,00 0,01 ±0,03

Harmonische

wie True RMS AC wie True RMS AC ±5 % m.v. wenn w.m. ≥ 3 % Unom, ±0,15 % Unom, wenn w.m. < 3 % Unom

Strom gleich wie True RMS AC gleich wie True RMS AC ± ;0,5 % m.v. wenn w.m. ≥ 10 % Unom, ±0,5 % Unom, wenn w.m. < 10 % Unom

THD

Spannung 0,0…100,0 % (rms) 0,1 % ± 5 %

Aktuell 0,0…100,0 % (rms) 0,1 % ± 5 %

Asymmetriefaktor 0, 0…10,0 % 0,1 % ±0,15 % (absoluter Fehler)

F-1A, F-2A, F-3A Klemme: 0–3000 A AC (10.000 Ap-p)

C-4A Klemme: 0–1000 A AC (3600 Ap-p) Ap-p)

C-5A-Klemme: 0…1000 A AC/DC (3600 Ap-p)

C-6A-Klemme: 0..10 A AC (36 Ap-p)

C-7A-Klemme: 0…100 A AC (360 Ap-p)

Wechselstrommessung (True RMS) mit Klemme
< th>C-5A < th>F-3A < td>1000A AC
1400ADC < td>380 mm < td>3m < /tr>

C-4A C-6A C-7A F-1A F-2A

Nennstrom 1000A AC 10A AC 100A AC 3000A AC 3000 A AC 3000 A AC

Frequenz 30 Hz…10 kHz DC…5kHz 40Hz-10kHz 40Hz-1kHz 40Hz-10kHz 40Hz-10kHz 40Hz-10kHz

Max. Durchmesser des gemessenen Kabels 52 mm 39 mm 20 mm 24 mm 250 mm 140 mm

Mindestgrundgenauigkeit ≤0,5% ≤1,5% ≤1% ≤1% 0,5% 1 % 1 % 1 %

Batteriebetrieben - √ - - - - -< /td> < /tr>
Kabellänge 2,2m 2,2m 2,2m 2,5m 2,5m 2,5m

Messkategorie IV 300V IV 300V IV 300V III 300V IV 600V IV 600V IV 600V

Schutzart IP40 IP40 IP40 IP40 IP67 IP67 IP67

Sonel PE6 WAPROSONPE6 Installationssicherheitstestprotokoll-Software

Die neueste Version der beliebte Software zur Erstellung elektrischer Messprotokolle. PE6 vereinfacht den Dokumentationsprozess. Es minimiert seine Zeit. Es automatisiert. Alles dank zahlreicher integrierter Mechanismen, Tools und Funktionen.

Programmfunktionen:

Konformität des gedruckten Protokolls mit dem neuen PN- HD 60364-6-Standards: 2016-07, PN-HD 60364-4-41:2017-09

Baumstruktur des Dokuments,

umfangreiche Datenbanken mit Sicherheits- und Messpunkten,

Automatische Berechnung der erforderlichen Werte,

Automatische Auswertung der Messergebnisse,

Zeitplan der Messungen,

Einfügen von Fotos und Zeichnungen in Protokolle ,< /li>
Drucken von Messkontrollen und beschreibenden Beschriftungen von Tabellen,

Berechnung durchgeführter Messungen,

Drucken von Rechnungen,

automatische Vervollständigung von Protokollen mit einer Reihe

Das Programm unterstützt die Erstellung von Dokumentationen nach Tests im Bereich der umfassenden Kontrolle von Messpunkten und:

die Wirksamkeit der automatischen Abschaltung (TN-S, TN-C, TN-C-S, TT, IT),

Parameter von RCDs,

Stromkreisisolationszustand (TN- S, TN-C, TN-C-S, TT, IT),

der Zustand der Isolierung von Elektrokabeln,

der Zustand des Blitzschutzsystems und der Erdung,

die Kontinuität von Drähten,

Isolationswiderstand von geschlossenen und offenen Motoren,

Widerstand von Schützen,

Widerstand von Leistungsschaltern,

Transformatorgeräte.

Hardwareanforderungen:

Betriebssystem: Windows 10

Mindestauflösung: 1024 x 768

Empfohlene Auflösung: 1920 x 1080

Multifunktionsmessgerät MPI-540 + PE6-Lizenz WMPLMPI540PROSPE6ZP222

Product description

Technical data

Manufacturer details

Messfunktionen	Messbereich	Anzeigebereich	Auflösung	Genauigkeit
Fehlerschleifenimpedanz
Kurzschlussschleife ZL-PE, ZL-N, ZL-L	0,13 Ω…1999,9 Ω nach IEC 61557	0,00 Ω…1999 Ω	von 0,01 Ω	±(5% m.v. + 30 Ziffern)
ZL-PE-Fehlerschleife im RCD-Modus	ab 0,50 Ω…1999 Ω nach IEC 61557	0,00 Ω…1999 Ω	ab 0,01 Ω	ab ±(6% m.w. + 5 Ziffern)
Messungen von RCD-Parametern			< /td>
RCD-Auslösetest und Auslösezeitmessung tA Messstrom 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔ n
RCD allgemeinen Typs und kurzer Verzögerung	0 ms…300 ms	0 ms…300 ms	1 ms	von ± ;(2 % MW + 2 Ziffern)
RCD selektiv	0 ms…500 ms< /td>	0 ms…500 ms< /td>	1 ms	von ±(2 % m.w. + 2 Ziffern)
		< /td>
für sinusförmigen Fehlerstrom (AC-Typ)	3,3 mA…1000 mA	3,3 mA…1000 mA	ab 0,1 mA	±5 % IΔn
für 1-Weg- und 1-Weg-Differenzstrom mit 6 mA DC-Vorspannung (Typ A)	3,5 mA…700 mA	ab 0,1 mA	±10 % IΔn
für DC-Fehlerstrom (Typ B)	2,0mA…1000mA	2,0mA…1000mA	ab 0,1mA	±10 % IΔn
Bodenwiderstand
3- und 4-Leiter-Technik	ab 0,50 Ω…1 ,99 kΩ nach IEC 61557-5	0,00 Ω…1,99 kΩ	ab 0,01 Ω	ab ±(2% m.m. + 3 Ziffern)< /td>
3-Leiter-Methode + Klemme	0,00 Ω…1,99 kΩ	0,00 Ω…1,99 kΩ< /td>	ab 0,01 Ω	ab ±(2 % Mw. + 4 Ziffern)
2-Zangen-Methode	0,00 Ω…99,9kΩ	0,00 Ω…99,9kΩ	von 0,01 Ω	von ±(10% m.v. + 4 Ziffern)
Bodenwiderstand	0,0 Ω m…99,9 kΩm	0,0 Ωm…99,9 kΩm	ab 0,1 Ωm	Abhängig von der Messgenauigkeit RE
Isolationswiderstand
Messspannung 50 V	50 k …250 MΩ nach IEC 61557-2	0 kΩ…250 MΩ	ab 1 kΩ	ab ±(3% m.w. + 8 Ziffern)< /td>
Messspannung 100 V	100 kΩ…500 MΩ nach IEC 61557-2	0 kΩ…500 MΩ	ab 1 kΩ	ab ±(3% m.w. + 8 Ziffern)< /td>
250 V Messspannung	250 kΩ…999 MΩ nach IEC 61557-2	0 kΩ…999 MΩ	ab 1 kΩ	ab ±(3% m.w. + 8 Ziffern)< /td>
500 V Prüfspannung	500 kΩ…2,00 GΩ nach IEC 61557-2	0 kΩ…2,00 GΩ	ab 1 kΩ	ab ±(3% m.w. + 8 Ziffern)< /td>
Messspannung 1000 V	1000 kΩ…4,99 GΩ nach IEC 61557-2	0 kΩ…9,99 GΩ	ab 1 kΩ	ab ±(3% m.w. + 8 Ziffern)< /td>
Widerstand von Schutz- und Ausgleichsleitern
Durchgangsmessung von Schutz- und Potenzialausgleich mit ±200 mA	0,00 Ω…400 Ω	ab 0,01 Ω	±(2% m.w. + 3 Ziffern)
Niederstrom-Widerstandsmessung	0,0 Ω…1999 Ω	0,0 Ω&hellip ;1999 Ω	von 0,1 Ω	±(3% m.w. + 3 Ziffern)
Beleuchtungsstärke
Lux-Messung (lx )	0 lx…399,9 klx	0 lx…399,9 klx	ab 0,001 lx	ab ±(2% m.v. + 5 Ziffern)
Fc-Messung	0 fc…39,99 kfc	0 fc…39,99 kfc	von ±(2 % m.v. + 5 Ziffern)
Phasensequenzanzeige	Unterstützend, invers, UL-L-Spannung: 95 V–500 V (45 Hz–65 Hz)

Parameter	Messbereich	Maximale Auflösung	Genauigkeit
Wechselspannung (TRMS)	0,0…500V	0,01 % Unom	± 0,5 % Unom
Wechselstrom TRMS	abhängig von den Klemmen*	0,01 % Inom
Frequenz	40,00…70,00 Hz	0,01 Hz	±0,05 Hz
Wirk-, Blind-, Schein- und Verzerrungsleistung< /strong>	4 signifikante Ziffern	je nach Konfiguration (Transformatoren, Zangen)
< strong>Wirk-, Blind- und Scheinenergie	je nach Konfiguration (Transformatoren, Zangen)	4 signifikante Ziffern	wie Leistungsfehler
cosφ und Leistungsfaktor (PF)	0,00…1,00	0,01	±0,03
Harmonische
wie True RMS AC	wie True RMS AC	±5 % m.v. wenn w.m. ≥ 3 % Unom, ±0,15 % Unom, wenn w.m. < 3 % Unom
Strom	gleich wie True RMS AC	gleich wie True RMS AC	± ;0,5 % m.v. wenn w.m. ≥ 10 % Unom, ±0,5 % Unom, wenn w.m. < 10 % Unom
THD
Spannung	0,0…100,0 % (rms)	0,1 %	± 5 %
Aktuell	0,0…100,0 % (rms)	0,1 %	± 5 %
Asymmetriefaktor	0, 0…10,0 %	0,1 %	±0,15 % (absoluter Fehler)

	C-4A	C-6A	C-7A	F-1A	F-2A
Nennstrom	1000A AC	10A AC	100A AC	3000A AC	3000 A AC	3000 A AC
Frequenz	30 Hz…10 kHz	DC…5kHz	40Hz-10kHz	40Hz-1kHz	40Hz-10kHz	40Hz-10kHz	40Hz-10kHz
Max. Durchmesser des gemessenen Kabels	52 mm	39 mm	20 mm	24 mm	250 mm	140 mm
Mindestgrundgenauigkeit	≤0,5%	≤1,5%	≤1%	≤1%	0,5%	1 %	1 %	1 %
Batteriebetrieben	-	√	-	-	-	-	-< /td> < /tr>
Kabellänge	2,2m	2,2m	2,2m	2,5m	2,5m	2,5m
Messkategorie< /strong>	IV 300V	IV 300V	IV 300V	III 300V	IV 600V	IV 600V	IV 600V
Schutzart	IP40	IP40	IP40	IP40	IP67	IP67	IP67
