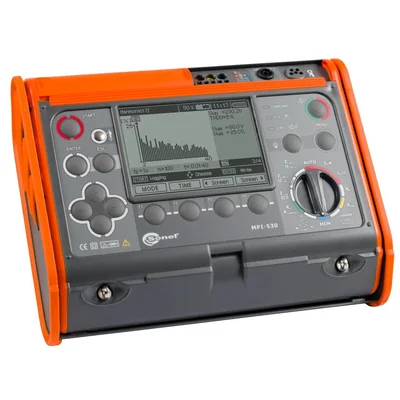

Name: Multifunktionsmessgerät MPI-530 + Lizenz für das SONEL PE6-Programm
Brand: SONEL
SKU: NPI034SONE
Price: 2560.69 PLN

Multifunktions-Elektroinstallationszähler

Professionell und vielseitig

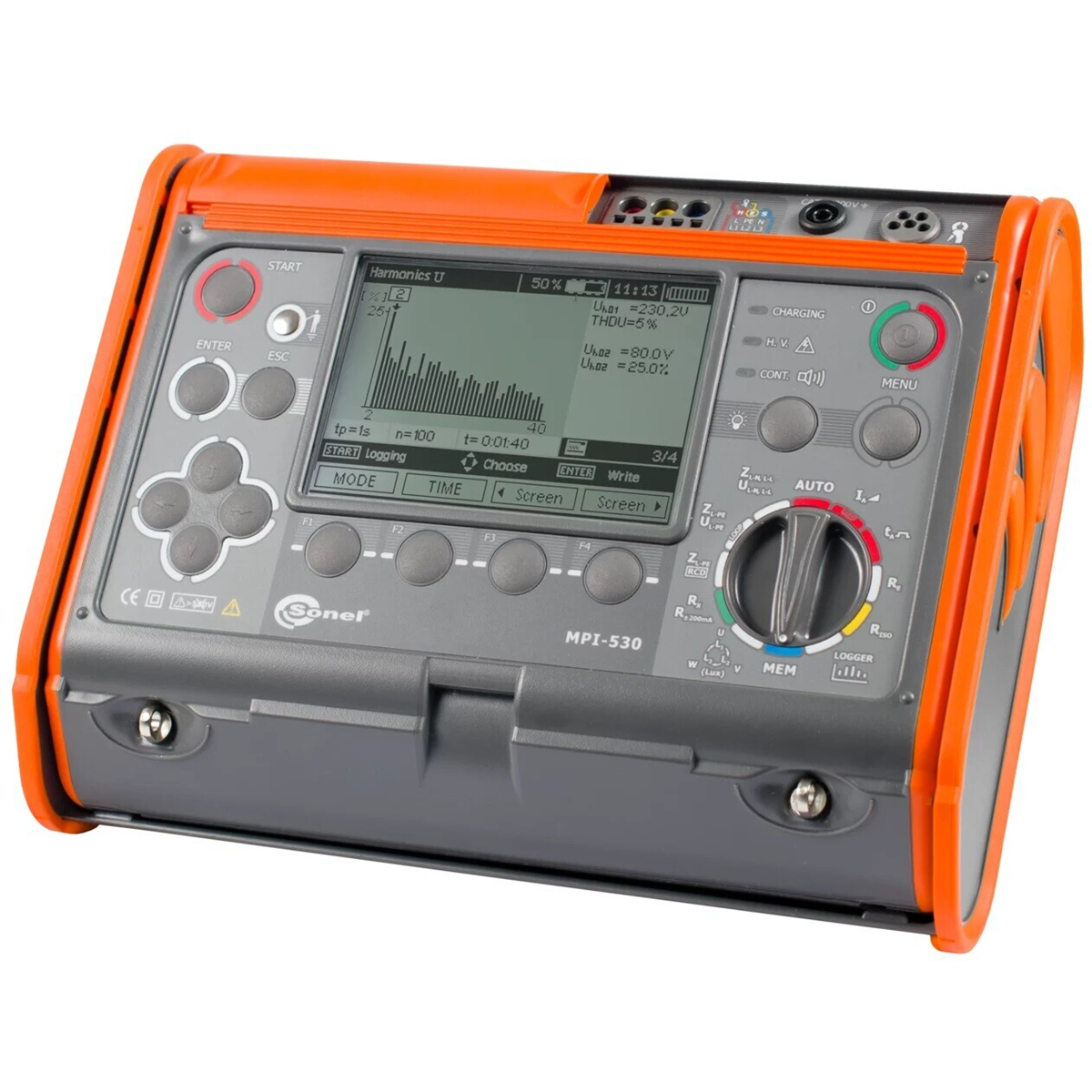

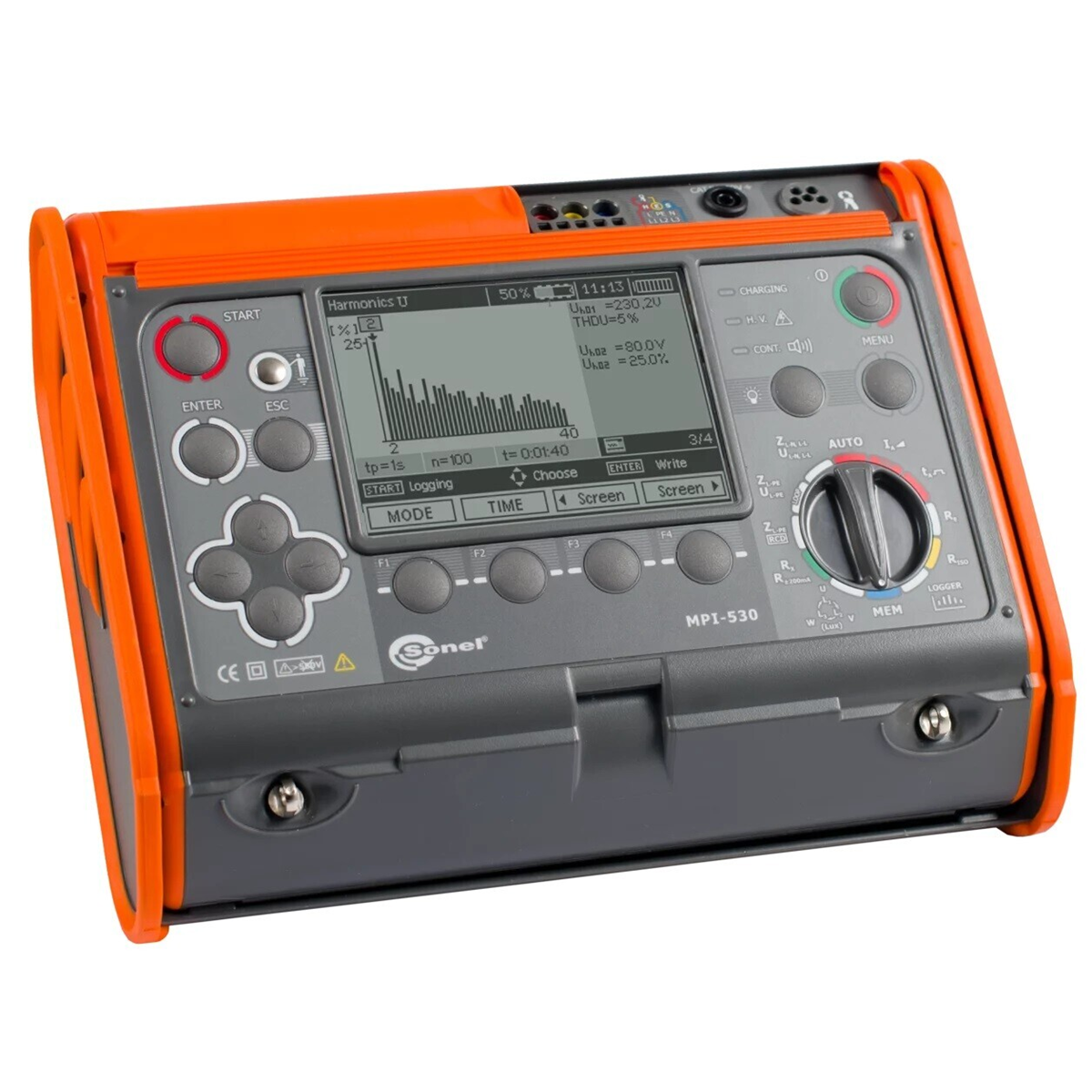

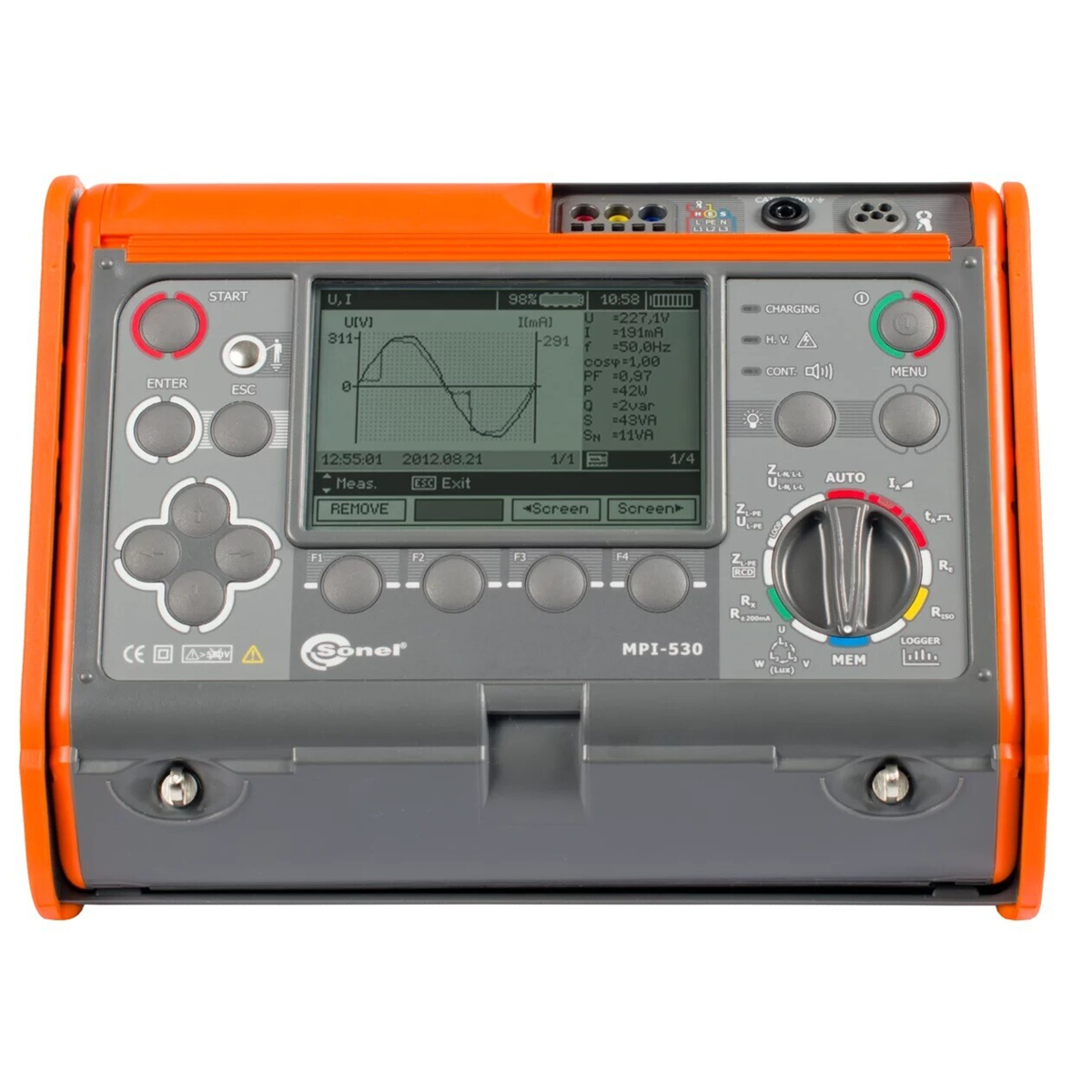

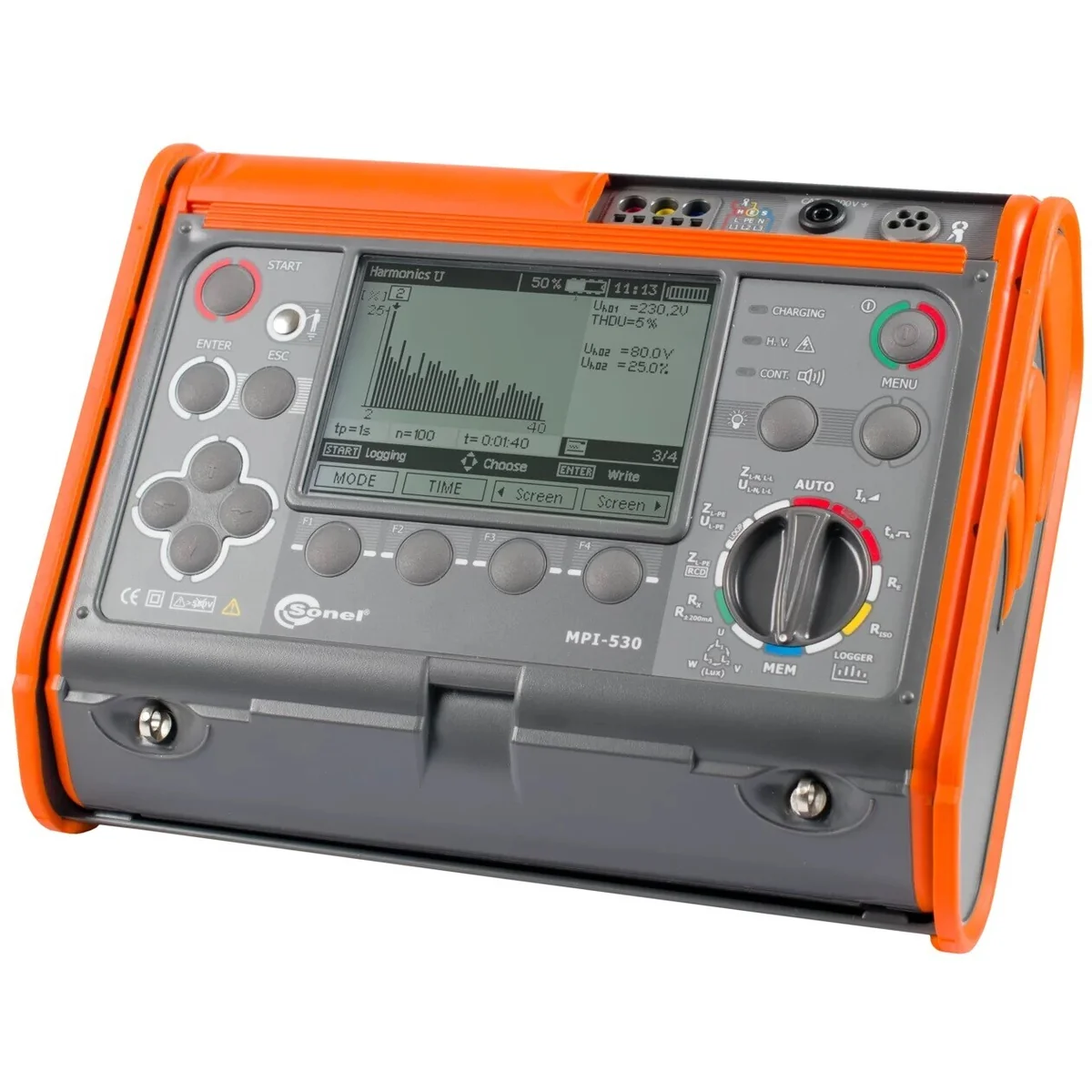

Multifunktions-Elektroinstallationszähler Sonel MPI-530< /strong> dient zur präzisen Messung der Parameter elektrischer Anlagen. Das Gerät wurde gemäß den Anforderungen der Norm PN-EN 61557 konstruiert. Es ermöglicht die Durchführung aller in der Norm PN-EN 61557 beschriebenen Messungen im Zusammenhang mit dem Schutz vor elektrischem Schlag. Norm EN 61557. -HD 60364-6.

Das Spezialmessgerät Sonel MPI-530 zeichnet sich durch umfangreiche Erdungsmessfunktionen aus – zusätzliche Klemmmethoden und Bodenwiderstand. Mit dem optionalen AuroISO-1000C-Adapter ist es auch möglich, den Isolationswiderstand in Steckdosen sowie für 3-, 4- und 5-adrige Kabel automatisch zu messen.

Mit dem Messgerät Sonel MPI-530 ist dies möglich Führen Sie außerdem einen Beleuchtungsstärketest durch. Hierzu ist ein zusätzlicher externer Fühler erforderlich. Das Gerät ermöglicht die Registrierung und Analyse von Netzwerkparametern – einschließlich Harmonischer bis zur 40. Ein weiterer Vorteil des Messgeräts ist ein langlebiges Gehäuse mit der Widerstandsklasse IP54, das das Gerät vor mechanischer Beschädigung, Staub oder Spritzern schützt.

Eigenschaften

Das Messgerät zeichnet sich durch breite Möglichkeiten im Bereich der Funktionalität aus. Es vereint die Messfähigkeiten mehrerer Geräte bei gleichbleibend guter Genauigkeit.

Mit dem Gerät MPI-530 können sämtliche Abnahmemessungen an Elektroinstallationen entsprechend durchgeführt werden mit geltenden Vorschriften:

Fehlerschleifenimpedanz (auch in Stromkreisen mit RCDs),

Parameter von RCDs,

Isolationswiderstand,

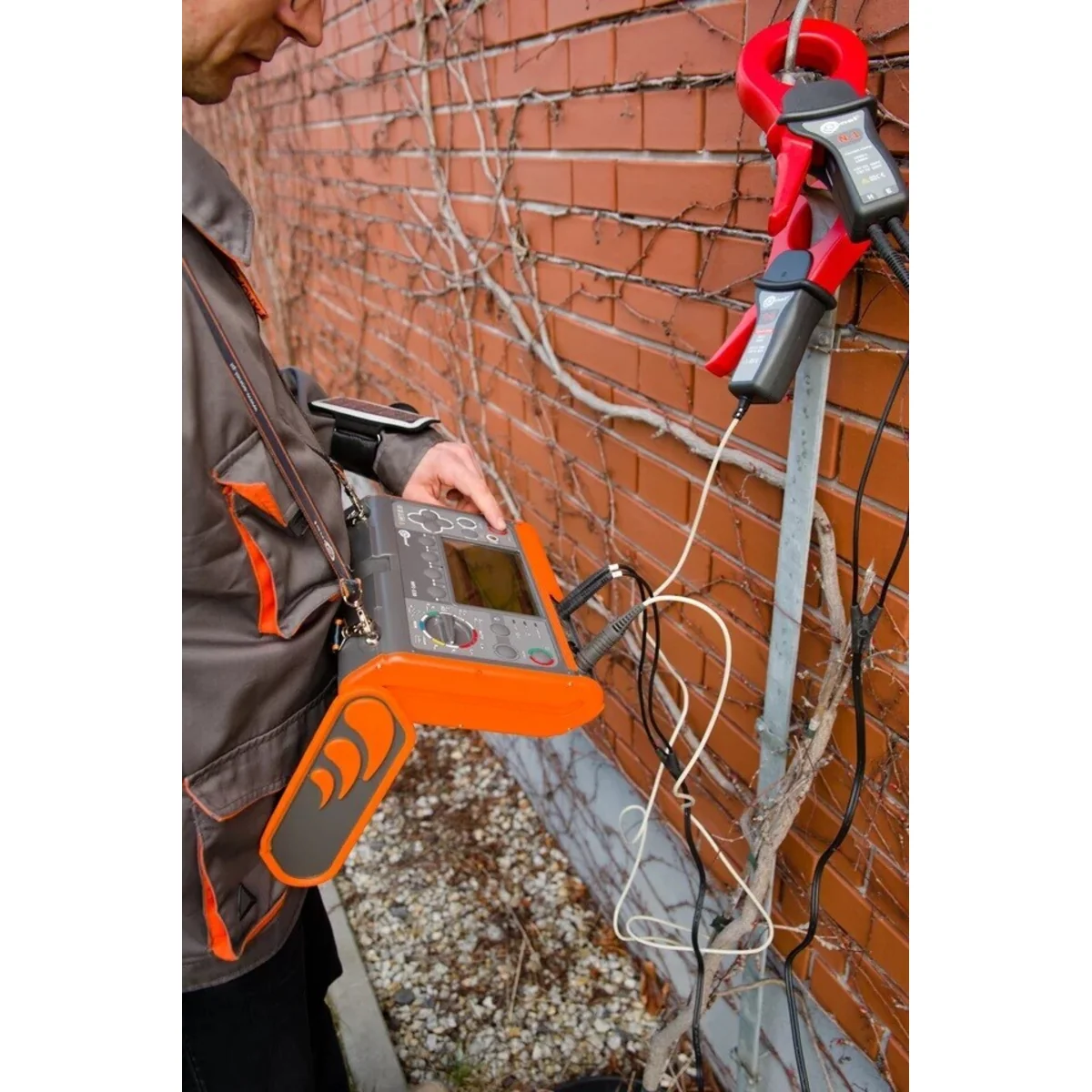

Erde Widerstand (4 Messmethoden + Erdungswiderstandsmessung),

Durchgängigkeit des Schutz- und Potenzialausgleichs,

Beleuchtungsstärke,

Phasenfolgeprüfung, < li>Test der Motordrehrichtung.

Der MPI-530 kann 50/60 Netzqualitätsparameter Hz:
aufzeichnen
L1-Spannung – Durchschnittswerte bis 500 V,

L1-Strom – Durchschnittswerte, Strommessung im Bereich bis 3 kA (abhängig von den verwendeten Stromzangen),

Frequenz im Bereich von 40 Hz – 70 Hz,

Wirkleistung (P), Blindleistung (Q), Scheinleistung (S),

Leistungsfaktor (PF), cosφ,

Oberwellen (bis zum 40. in Spannung und Strom),

Oberschwingungsfaktor THD für Strom und Spannung

Überprüfung der Installationssicherheit

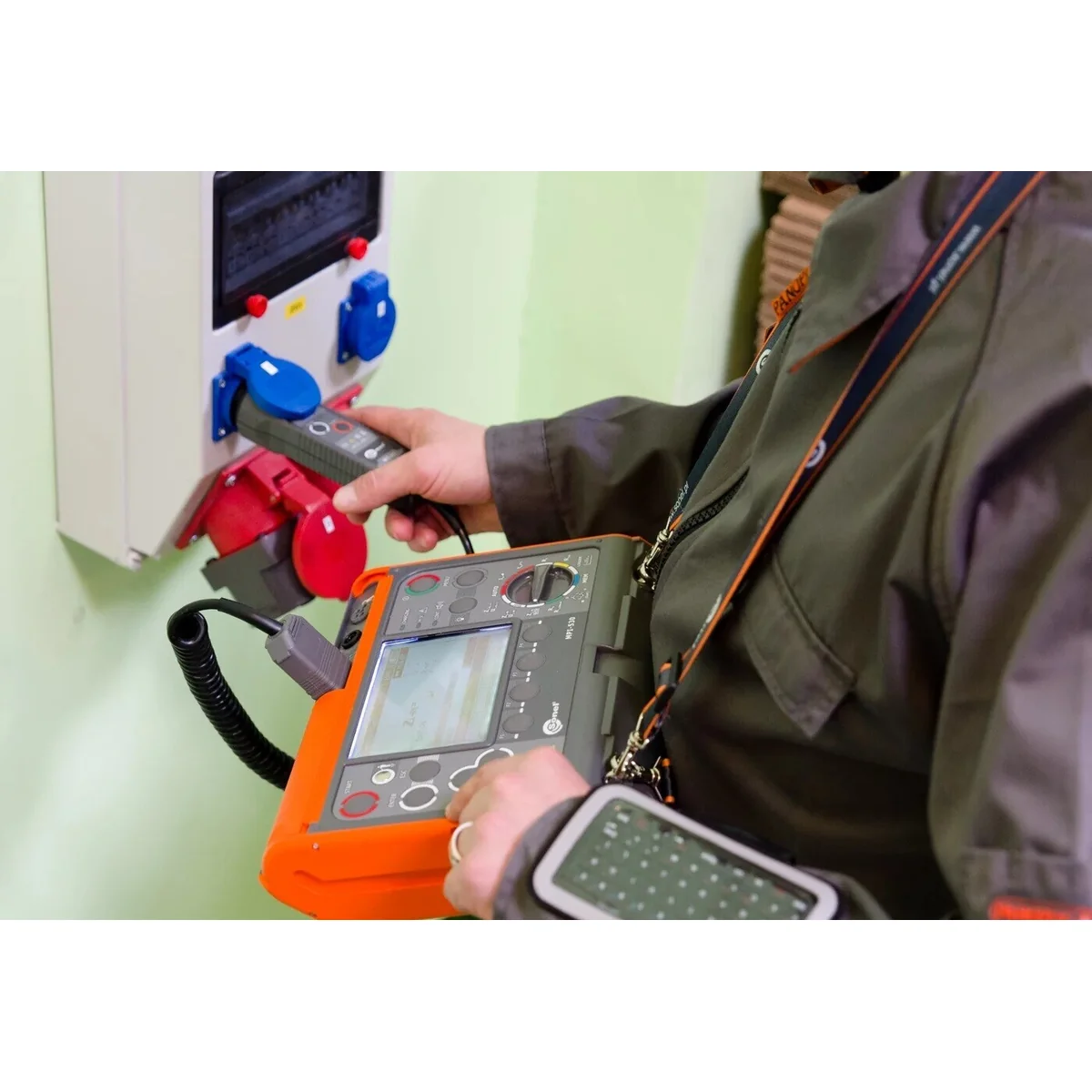

Mit dem Gerät können Sie private und industrielle Elektroinstallationen sicherheitstechnisch kontrollieren. Messungen können einfach automatisiert werden durch:

Testen von Fehlerstromschutzschaltern im Auto-Modus

Verwenden des WS-Typ-Adapters zum Testen der Installation über eine Standard-230-Steckdose V.< /li>

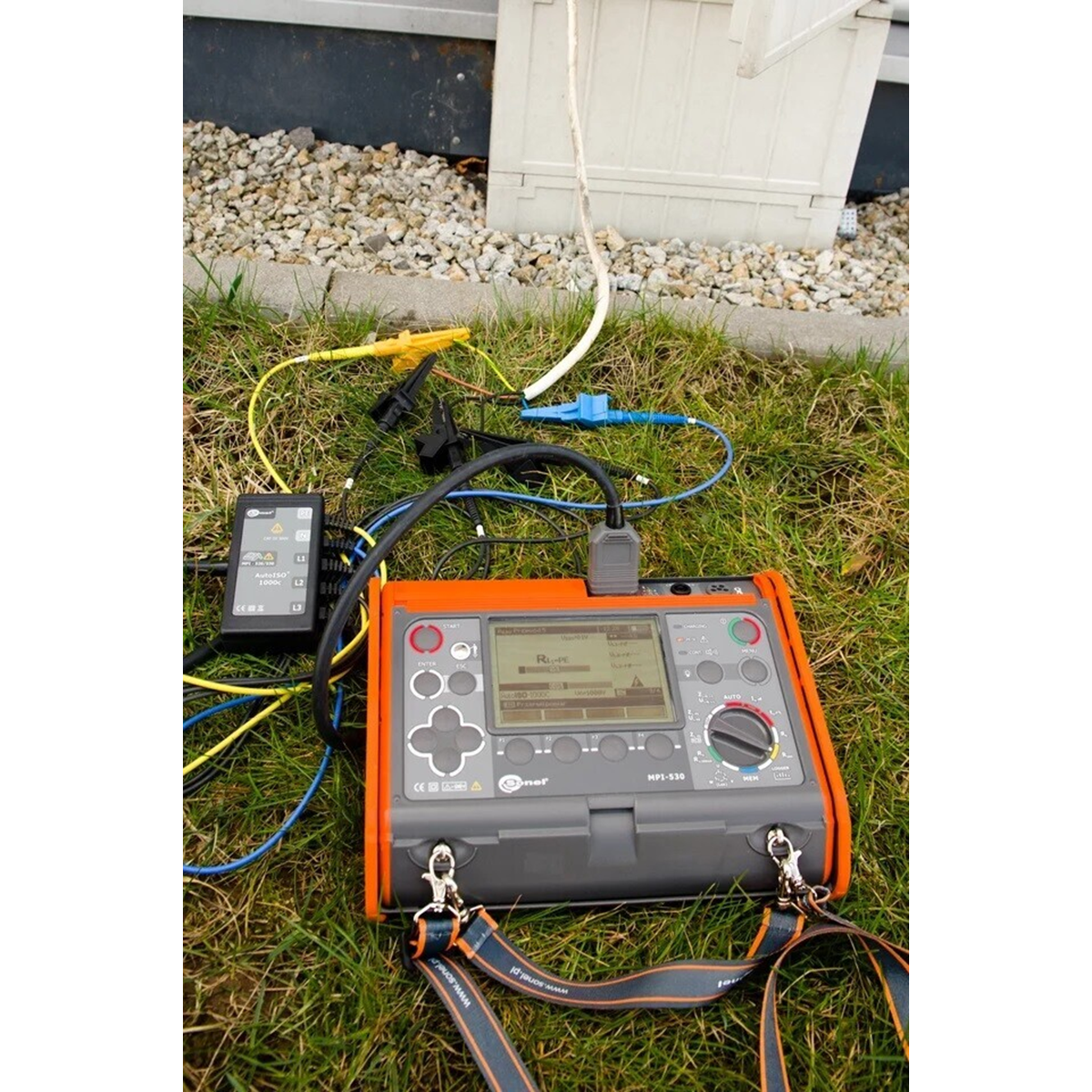

Verwendung des AutoISO-1000C-Adapters zur Prüfung des Isolationswiderstands von 3-, 4- und 5-adrigen Drähten.

Speicherstruktur

Die Speicherstruktur hat die Form eines Baumes. Es ermöglicht Ihnen, Zehntausende von Ergebnissen im System KUNDE-OBJEKT-RAUM-MESSSTELLE zu speichern, was bei der anschließenden Erstellung eines transparenten Protokolls hilft. Diese Struktur kann vor Beginn der Arbeiten im Messgerät vorbereitet werden. Die Eingabe von Daten in das Gerät wird durch die QWERTZ-Tastatur erleichtert, die über Bluetooth eine Verbindung zum Gerät herstellt.

Eingebautes Hilfesystem

Das Gerät verfügt über integrierte in Hilfebildschirmen mit Messdiagrammen. Dadurch können Sie einfach und schnell überprüfen, wie ein bestimmtes System je nach Art der Messung angeschlossen werden muss.

Erhöhte Widerstandsfähigkeit gegenüber Umgebungsbedingungen

Die Messgerät Der MPI-530 kommt mit rauen Umgebungsbedingungen gut zurecht. Schutz vor dem Eindringen von Staub und Wasser bietet ein einzigartiges Gehäuse mit der Dichtheitsstufe IP54. Es ist resistent gegen mechanische Beschädigungen und das spezielle Design ermöglicht einen einfachen Schutz des Displays durch Aufschieben der Messgeräteabdeckung. Neben dem Schutz vor Beschädigungen ermöglicht es Ihnen auch, das Gerät in verschiedenen Positionen bequem zu tragen und zu verwenden.

Kommunikation und Software
< p> Über den USB-Anschluss oder die drahtlose Bluetooth-Kommunikation können Sie die Messdaten an einen Computer übertragen. Um einen Prüfbericht im Bereich Stromschlagschutz zu erstellen, nutzen Sie das Programm Sonel Electrical Measurements. Das Speichern der heruntergeladenen Ressourcen in den einfachsten Formaten und deren Ausdruck erfolgt mit Sonel Reader.

< thead> < / tr> < /tr> < td>0,12 Ω… 400 Ω nach IEC 61557-4 < td>ist 0,001 fc
Messfunktionen Messbereich Anzeigebereich Auflösung Genauigkeit

Fehlerschleifenimpedanz

ZL-PE, ZL-N, ZL-L Fehlerschleife 0,13 Ω &hellip ;1999.9 Ω nach IEC 61557 0,00 Ω…1999 Ω da 0,01 Ω von ±(5% m.v. + 0, 03 Ω)

ZL-PE-Fehlerschleife im RCD-Modus ab 0,50 Ω…1999 Ω nach IEC 61557 0,00 Ω…1999 Ω da 0,01 Ω von ±(6% m.w. + 5 Ziffern)

Messungen von RCD-Parametern < /td>

RCD-Auslösetest und Auslösezeitmessung tA Messstrom 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔ n

RCD allgemeinen Typs und kurzer Verzögerung
• TN/TT-Netzwerk 0ms…300ms 0ms…300ms 1ms ±(2% m.w. + 2 Ziffern)< /td>

RCD selektiv 0 ms…500 ms 0 ms…500 ms 1 ms ±(2% m.w. + 2 Ziffern)

Messung des RCD-Auslösestroms IA Messstrom 0,2 IΔn…2, 0 IΔn

für Sinus Reststrom (Typ AC) 3,3 mA…1000 mA 3,3 mA…1000 mA da 0,1 mA ±5 % IΔn

für 1-Wege-Differenzstrom und 1-Wege-Differenzstrom mit 6 mA DC-Vorspannung (Typ A) 3,5 mA…700 mA 3,5 mA…700 mA ist 0,1 mA ±10 % IΔn

für DC-Fehlerstrom (Typ B) 2,0 mA…1000 mA 2,0mA…1000mA für 0,1mA ± ;10 % IΔn

Erdwiderstand
3- und 4-Leiter-Methode ab 0,50 Ω…1,99 kΩ nach IEC 61557-5 0,00 Ω…1,99 kΩ da 0,01 Ω von ±(2% m.m. + 3 Ziffern)< /td>

3-Leiter-Methode + Klemme 0,00 Ω…1,99 kΩ 0,00 Ω…1,99 kΩ< /td> ergibt 0,01 Ω ±(8 % Mw. + 4 Ziffern)

2-Zangen-Methode 0,00 Ω…99,9 kΩ 0,00 Ω…99,9 kΩ< /td> da 0,01 Ω von ±(10 % m.v. + 4 Ziffern)

Bodenwiderstand< /strong> 0,0 Ωm…99,9kΩm 0,0 Ωm…99,9k Ωm da 0,1 Ωm Abhängig von der RE-Messgenauigkeit

Isolationswiderstand ;

Messspannung 50 V 50kΩ…250MΩ gemäß IEC 61557-2 0 kΩ…250 MΩ ist 1 kΩ von ±(3% m.v. + 8 Ziffern)

Messspannung 100 V 100 kΩ…500 MΩ gemäß IEC 61557-2 0 kΩ…500 MΩ ist 1 kΩ von ±(3% m.v. + 8 Ziffern)

250 V Messspannung 250 kΩ…999 MΩ gemäß IEC 61557-2 0 kΩ…999 MΩ ist 1 kΩ von ±(3% m.v. + 8 Ziffern)

500 V Prüfspannung 500 kΩ…2,00 GΩ nach IEC 61557-2 0 kΩ…2,00 GΩ für 1 kΩ von ±(3% m.v. + 8 Ziffern)< /td>

Messspannung 1000 V 1000 kΩ…9,99 GΩ gemäß IEC 61557-2 0 kΩ…9,99 GΩ für 1 kΩ von ±(3% m.v. + 8 Ziffern)< /td>

Widerstand von Schutz- und Ausgleichsleitern

Durchgangsmessung von Schutz- und Potenzialausgleich mit ±200 mA 0,00 Ω…400 Ω da 0,01 Ω ±(2% m.w. + 3 Ziffern)

Niederstrom-Widerstandsmessung 0,0 Ω…1999 Ω 0,0 Ω&hellip ;1999 Ω da 0,1 Ω ±(3 % m.w. + 3 Ziffern)

Beleuchtungsstärke

Lux-Messung (lx ) 0 lx…399,9 klx 0 lx…399,9 klx da 0,001 lx von ±(2% m.v. + 5 Ziffern)

Fc-Messung 0 fc…39 ,99 kfc 0 fc…39,99 kfc von ±(2 % m.v. + 5 Ziffern)

Phasensequenzanzeige Unterstützend, invers, UL-L-Spannung: 95 V–500 V (45 Hz–65 Hz)

< p>Einphasenrekorder

Das Gerät ist für den Betrieb konzipiert in folgenden Netzen:

mit einer Nennfrequenz von 50/60 Hz
< li>mit Nennspannungen: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V

Systeme der unterstützten Netzwerke:

einphasig

< td>

Parameter Bereich Maximale Auflösung Genauigkeit

Wechselspannung (TRMS) 0,0…500V 0,1 V von ±(2% m.v. + 2 Ziffern)

Wechselstrom (TRMS) je nach Zange* 0,1 mA von ±(5 % m.w. + 3 Ziffern) (Fehler beinhaltet keinen Klammerfehler)

Häufigkeit 45,0…65,0 Hz 0,1 Hz ±(0,1 % Mw. + 1 Ziffer)< /td>

Wirk-, Blind- und Scheinleistung 0 VA, 1,5 MVA, 0 W, 1,5 MW, 0 Var, 1,5 Mvar 1 VA, 1 W, 1 var von ±(7% m.w. + 3 Ziffern)

cosφ und Leistungsfaktor (PF) 0,00…1,00 0,01 Genauigkeit ist nicht angegeben

Harmonische

Spannung 0,0…500V 0,1V von ±(5% m.w. + 3 Ziffern)

Strom abhängig von den Klemmen* gleich wie AC True RMS von ±(5 % Mw. + 3 Ziffern) (Genauigkeit enthält keinen Klammerfehler

THD

Spannung 0,0…999,9 % (relativ zur ersten Harmonischen) 0,1 % ±5 %

Strom 0,0…999,9 % (relativ zur ersten Harmonischen) 0,1 %< /td> ±5 % (Genauigkeit beinhaltet keinen Klemmfehler)

F-1A, F-2A, F- 3A-Klemmen: 0–3000 A AC (10.000 Ap-p)

C-Klemmen -3: 0–1000 A AC (3600 Ap-p)

C-6A-Klemmen: 0 ..10 A AC (36 Ap-p)

Wechselstrommessung (True RMS) mit Stromzangen
< td> 140mm < td>IP67 < /table>

Programm zum Erstellen von Protokollen aus Installationssicherheitstests
Die neueste Version des beliebten Programms zum Erstellen von Protokollen aus elektrischen Messungen . PE6 vereinfacht den Dokumentationsprozess. Es minimiert seine Zeit. Es automatisiert. Alles dank zahlreicher integrierter Mechanismen, Tools und Funktionen.
Programmfunktionen:

Konformität des gedruckten Protokolls mit dem neuen PN- HD 60364-6-Standards: 2016-07, PN-HD 60364-4-41:2017-09

Zusammenarbeit mit SONEL S.A.-Zählern,

Baumstruktur des Dokuments,
Erweiterte Datenbanken von Sicherheits- und Messpunkten,

Automatische Berechnung der erforderlichen Werte,

Automatische Auswertung der Messergebnisse,

Messplan,

Fotos und Zeichnungen in Protokolle einfügen,

Messkontrollen und Tabellenbeschriftungen drucken,

Berechnung durchgeführter Messungen

Rechnungen drucken ,

automatische Vervollständigung von Protokollen mit einer Reihe von Daten.

Das Programm unterstützt die Erstellung von Dokumentationen nach Tests im Bereich der umfassenden Kontrolle von Messpunkten und:< /p>

Auslöseeffizienz (TN-S, TN-C, TN-C-S, TT, IT),

Parameter von RCDs,

Zustand der Isolierung von Stromkreisen (TN -S, TN-C, TN-C-S, TT, IT),

der Zustand der Isolierung von Elektrokabeln,

der Zustand des Blitzschutzsystems und der Erdung,
Drahtdurchgang,

Isolationswiderstand von offenen und geschlossenen Motoren,

Widerstand von Schützen,

Widerstand von Leistungsschaltern,

Transformatorgeräte.

Hardwareanforderungen:

Betriebssystem: Windows 10
< li>Minimum Auflösung: 1024x768
Empfohlene Auflösung: 1920x1080
