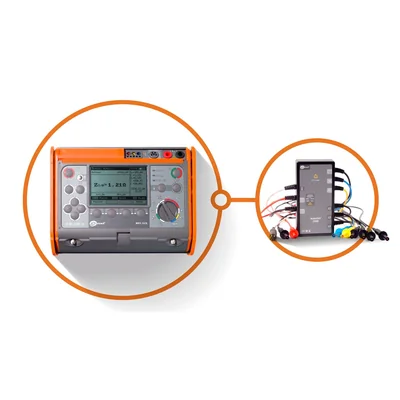

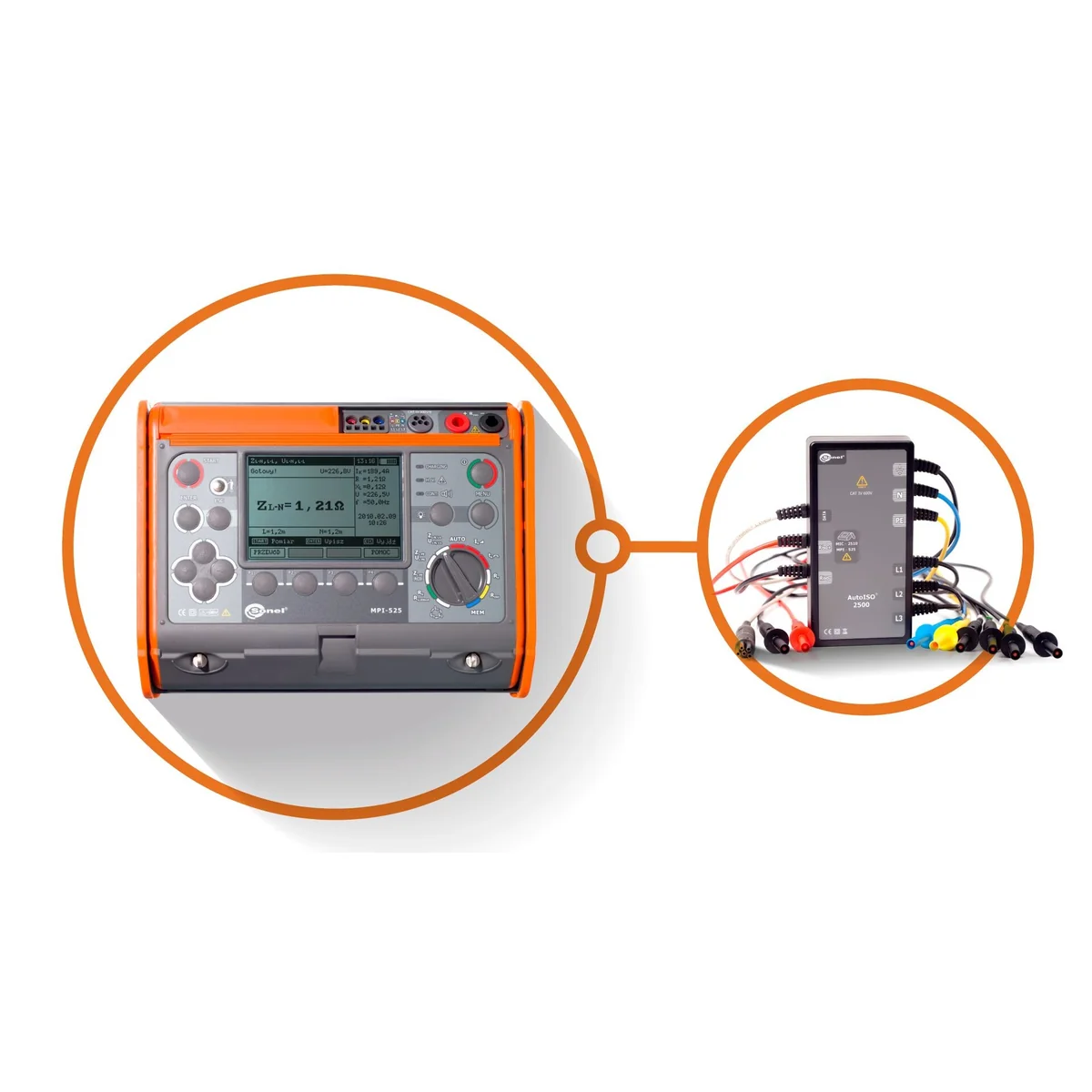

Multifunktionsmessgerät MPI-525 + Adapter für Multicore-Kabel AutoISO-2500 WMPLMPI525ISO25

Multifunktionsmessgerät für elektrische Installationsparameter

Mit Schwerpunkt auf Isolationswiderstandsmessungen

Das Multifunktionsmessgerät Sonel MPI-525 für elektrische Installationsparameter ist eine Innovation in seiner Kategorie. Es bietet viele Möglichkeiten zur Messung der Parameter elektrischer Anlagen und ist daher eine empfehlenswerte Lösung sowohl für Installateure als auch für fortgeschrittene Messtechniker.

Als eines der wenigen Messgeräte auf dem Markt verfügt das Sonel MPI-525 über die Fähigkeit, den Isolationswiderstand bei Spannungen bis zu 2500 V zu messen. Darüber hinaus ermöglicht das Gerät mit dem optionalen AutoISO-2500-Adapter die automatische Messung des Isolationswiderstands von 3-, 4- oder 5-adrigen Drähten oder Kabeln.

Das Messgerät MPI-525 kann zur präzisen Messung der Kurzschlussschleifenimpedanz (Auflösung 0,01 Ω) in L-PE-Stromkreisen in Netzwerken mit RCDs verwendet werden. Eine weitere wertvolle Funktion des Geräts ist die Möglichkeit, die tatsächliche Auslösezeit und den Auslösestrom des RCD bei einmaliger Auslösung des Leistungsschalters zu messen.

Funktionen

Das Messgerät zeichnet sich durch umfangreiche Möglichkeiten hinsichtlich der Funktionalität aus. Es vereint die Messfähigkeiten mehrerer Geräte bei gleichbleibend guter Genauigkeit. Mit dem Gerät können alle Abnahmemessungen elektrischer Anlagen gemäß den geltenden Vorschriften durchgeführt werden:

• Fehlerschleifenimpedanz (auch in Stromkreisen mit RCDs),
• Parameter von RCDs,
• Isolationswiderstand
• Erdungswiderstand (3-Leiter-Methode),
• Kontinuität der Schutz- und Ausgleichsverbindungen,
• Phasenfolgetest

Zusätzliche Funktionen

• Überprüfung des korrekten Anschlusses der PE-Leitung mittels Tastelektrode.
• Messung von Spannung (0...500 V) und Netzfrequenz.
• Speicher 990 Ergebnisse.
• Drahtlose Datenübertragung an einen Computer.

2,5-kV-Isolationstest

Ein einzigartiges Merkmal des Messgeräts ist die Fähigkeit, den Isolationswiderstand mit einer Spannung von bis zu 2500 V zu messen. Darüber hinaus kann der Benutzer mit dem AutoISO-2500-Adapter kann den RISO von 3-, 4- und 5-Draht-Anschlüssen überprüfen.

Das Instrument verfügt über eine integrierte Stoppuhr. Es besteht die Möglichkeit, drei Zeiten für die Durchführung und das Auslesen der Messergebnisse einzustellen (im Bereich von 1...600 s). Darüber hinaus berechnet es automatisch zwei Absorptionskoeffizienten.

Um die Sicherheit des Benutzers zu gewährleisten, entlädt das Gerät nach Abschluss oder Unterbrechung der Messung automatisch das Prüfobjekt.

Sicherheitsüberprüfung der Installation

Mit dem Gerät können Sie private und industrielle Elektroinstallationen sicherheitstechnisch steuern. Messungen können einfach automatisiert werden durch:

• Prüfung von RCDs im Auto-Modus,
• Verwendung des AutoISO-2500-Adapters zum Testen des Isolationswiderstands von 3-, 4- und 5-adrigen Drähten.

Erhöhte Widerstandsfähigkeit gegenüber Umweltbedingungen

Das Messgerät hält auch rauen Umgebungsbedingungen stand. Schutz vor dem Eindringen von Staub und Wasser bietet ein einzigartiges Gehäuse mit der Dichtheitsstufe IP54. Es ist resistent gegen mechanische Beschädigungen und das spezielle Design ermöglicht einen einfachen Schutz des Displays durch Verschieben der Messgeräteabdeckung. Es schützt nicht nur vor Beschädigungen, sondern ermöglicht auch den bequemen Transport und die Verwendung des Geräts in verschiedenen Positionen.

Kommunikation und Software

Über den USB-Anschluss oder die drahtlose Kommunikation können Sie die Messdaten an einen Computer übertragen. Um einen Testbericht im Bereich des Stromschlagschutzes zu erstellen, verwenden Sie das Programm Sonel Electrical Measurements. Das Speichern der heruntergeladenen Ressourcen in den einfachsten Formaten und das Drucken wird von Sonel Reader bereitgestellt. stark>

Adapter für Multicore-Kabel

Abhängig vom Messobjekt und den angenommenen Standards (jede Ader mit jeder Ader oder eine Ader mit anderen kurzgeschlossenen und geerdeten Leitern) erfordert die Messung des Isolationswiderstands von Drähten oder mehradrigen Kabeln mehrere Verbindungen. Um die Testzeit zu verkürzen und unvermeidliche Verbindungsfehler zu vermeiden, hat Sonel einen Adapter eingeführt, der für den Bediener das Umschalten zwischen einzelnen Kabelpaaren übernimmt.

Der AutoISO-2500-Adapter dient zur Messung des Isolationswiderstands von Kabeln und mehradrigen Leitungen mit einer Messspannung von bis zu 2500 V. Durch die Verwendung des Adapters werden Fehler vermieden und die Zeit für die Messung des Isolationswiderstands zwischen Adernpaaren erheblich verkürzt. Bei 4-Draht-Kabeln führt der Benutzer beispielsweise nur einen Verbindungsvorgang aus (d. h. er verbindet den Adapter mit dem Objekt), während AutoISO-2500 eine Überkreuzung für sechs aufeinanderfolgende Verbindungen durchführt.
