Multifunktionsmessgerät MPI-502F + Lizenz für das SONEL PE6-Programm WMPLMPI502FSPE6

Multifunktionsmessgerät für elektrische Installationsparameter

Toller kleiner Multitasker

Multifunktionsmessgerät für Elektroinstallationsparameter Sonel MPI-502F ist ein einzigartiges Modell eines Handmessgeräts zur Durchführung präziser Messungen von Elektroinstallationsparametern. In seinen übersichtlichen und kleinen Abmessungen verbirgt das Messgerät eine Fülle an Messfunktionen. Ein weiterer Vorteil dieses Gerätes ist seine äußerst handliche und ergonomische Form, die das Tragen erleichtert und den Arbeitskomfort erhöht.

Das Messgerät Sonel MPI-502F ist eines der kleinsten Multifunktionsmessgeräte auf dem Markt, es überrascht durch seine intuitive Bedienung und umfangreiche Möglichkeiten. Es ist ein vielseitiges Gerät, das unter allen Bedingungen einsatzbereit ist. Entwickelt für Fachkräfte der Installations- und Elektrobranche sowie für professionelle Messtechniker.

Mit diesem Instrument ist es möglich, grundlegende Messungen verschiedener Art durchzuführen, einschließlich der Messung von Parametern in der Kurzschlussschleife, der Messung des Widerstands von Schutz- und Ausgleichsverbindungen sowie der Prüfung von AC-Fehlerstromschutzeinrichtungen und A. Aufgrund seiner kompakten Form und des günstigen Preises wird das Messgerät vor allem Einsteiger ansprechen. Die hervorragende Arbeitsgenauigkeit macht seine Vorteile auch von fortgeschrittenen Messtechnikern zu schätzen wissen.

Funktionen

• Messung von Parametern in der Fehlerschleife
  • Fehlerschleifenimpedanzmessung in Netzen mit Nennspannungen: 220/380 V, 230/400 V, 240/415 V mit Frequenzen von 45...65 Hz, Betriebsspannungsbereich: 180...460  ; V
  • Anzeige des Kurzschlussschleifenwiderstands R und der Kurzschlussschleifenreaktanz X
  • Messung der Kurzschlussschleifenimpedanz mit 15 mA Strom ohne Auslösung von RCD-Schutzschaltern
  • Maximaler Messstrom: 7,6 A (bei 230 V), 13,3 A (bei 400 V)
• Prüfung von Fehlerstromschutzschaltern Typ AC, A
  • Messung von unverzögerten, kurzverzögerten und selektiven Fehlerstromschutzschaltern mit Bemessungsfehlerströmen von 10, 15, 30, 100, 300, 500 mA
  • Messung des Auslösestroms IA und der Auslösezeit tA für Ströme 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
  • RE- und UB-Messung ohne RCD-Auslösung
  • Erweiterte AUTO-Funktion der RCD-Messung mit der Möglichkeit, ZL-PE mit niedrigem Strom zu messen
  • IA- und tA-Messung mit einer RCD-Auslösung
• Widerstandsmessung von Schutz- und Ausgleichsverbindungen
  • Messung der Kontinuität von Schutzverbindungen mit einem Strom von +200 mA gemäß der Norm PN-EN 61557-4
  • Autokalibrierung von Messleitungen – beliebige Leitungen können verwendet werden
  • Widerstandsmessung bei niedrigem Strom

Zusätzliche Funktionen

• Überprüfung des korrekten Anschlusses der PE-Leitung mittels Tastelektrode.
• Messung von Spannung (0...500 V) und Netzfrequenz.
• Speicher 990 Ergebnisse.
• Drahtlose Datenübertragung an einen Computer.
• Beleuchtete Tasten.

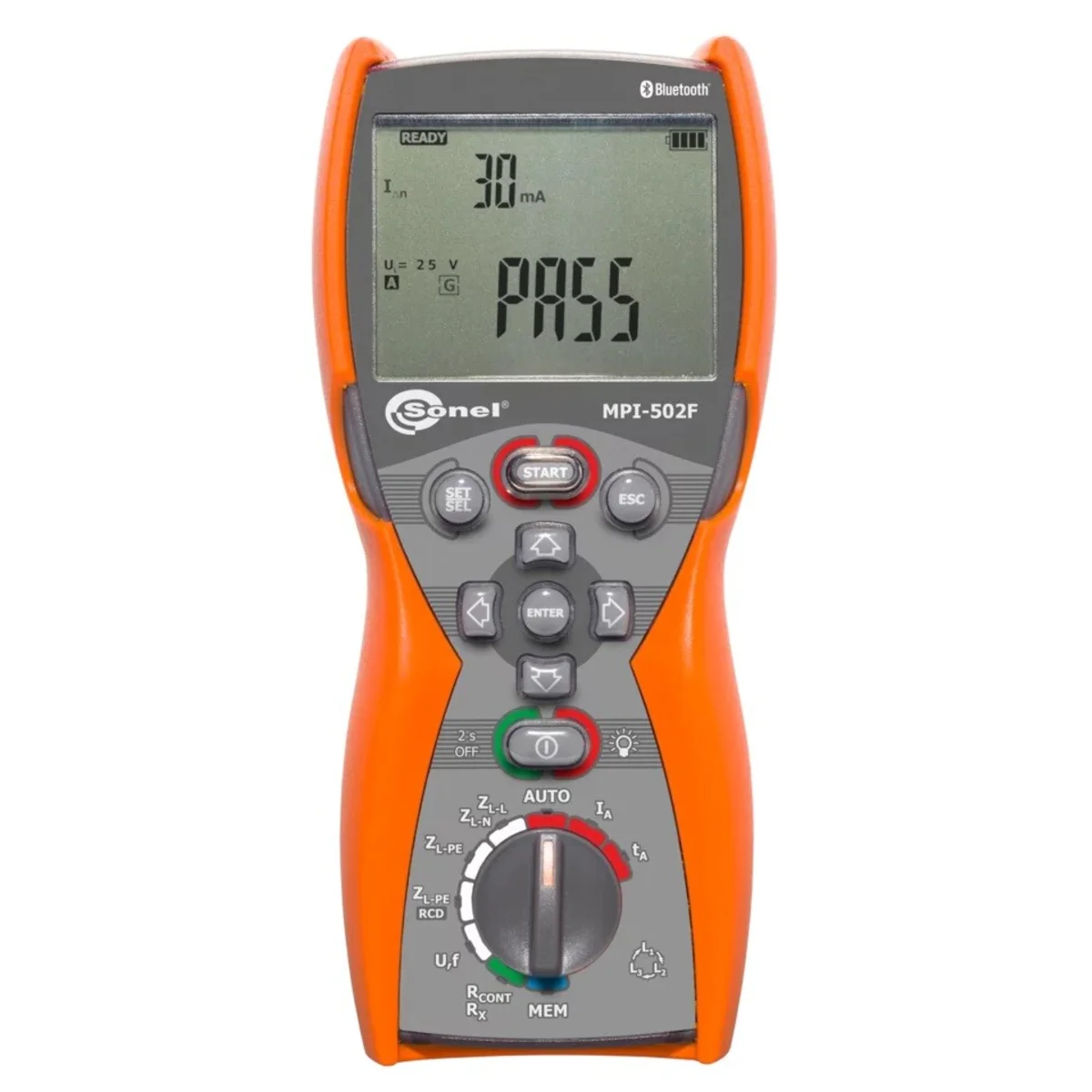

Einfachheit und Raffinesse

Wahrscheinlich das kleinste Messgerät der Welt mit so vielen Messfunktionen. Ihre Auswahl erfolgt über einen Drehschalter. Zusätzliche Parameter werden mit Tasten an der Vorderseite des Gehäuses eingestellt. Die Einstellungen bleiben auch bei vollständig entladenem Akku im Gerät gespeichert. Alle Tasten sind hintergrundbeleuchtet, ebenso wie die Segmentanzeige, was die Bedienung auch bei schlechten Lichtverhältnissen erleichtert. Dank des umfangreichen Speichers müssen Sie sich während der Messungen keine Notizen machen.

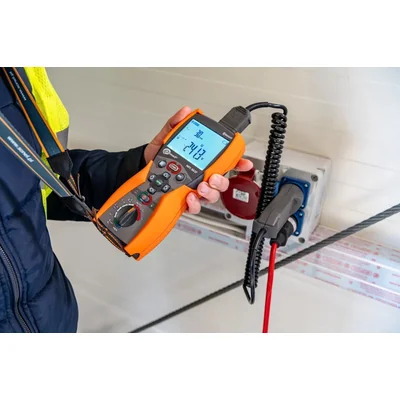

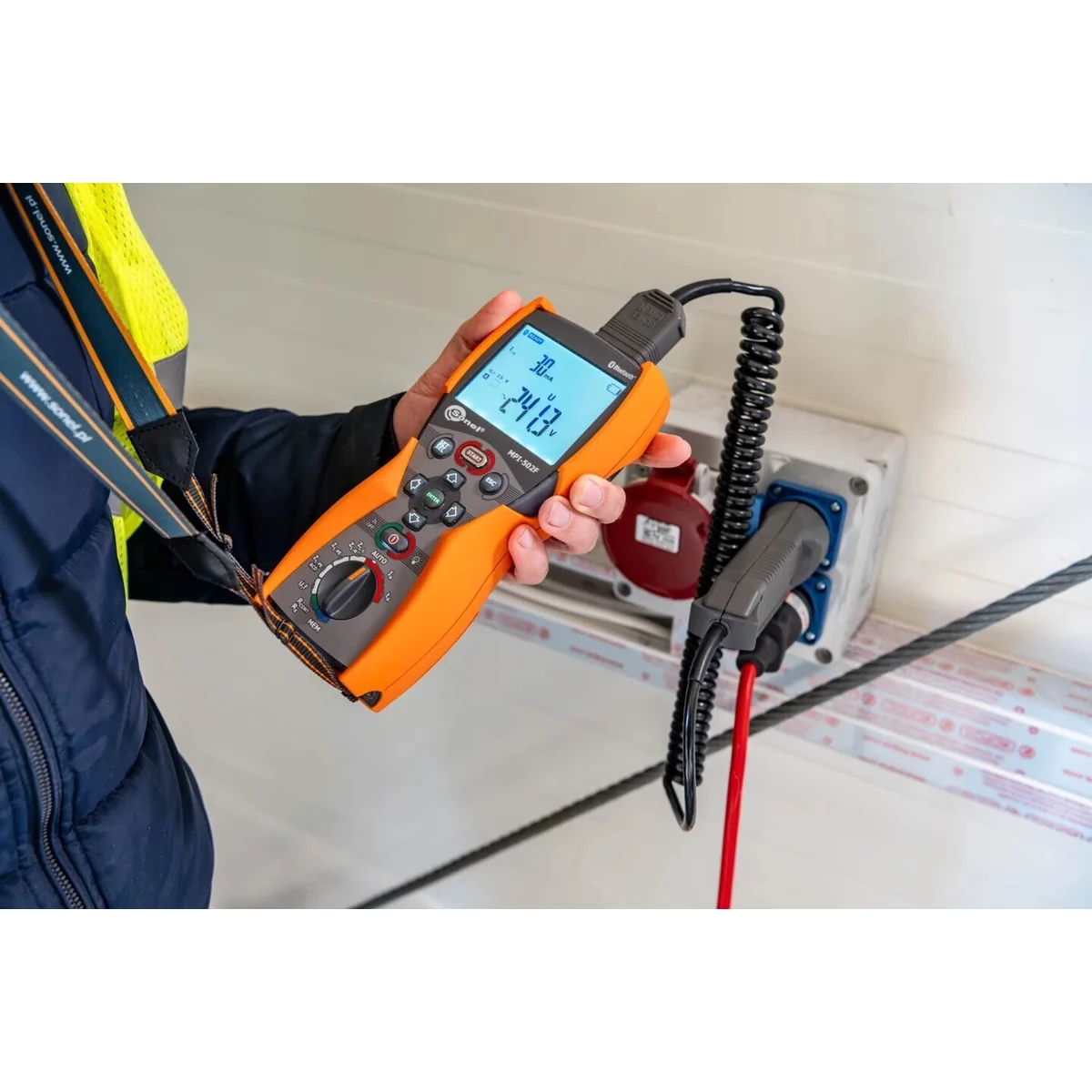

Sicherheitsüberprüfung der Installation

Mit dem Gerät können Sie private und industrielle Elektroinstallationen sicherheitstechnisch steuern. Sein Vorteil ist die schnelle Messung (mehrere Sekunden!) der Kurzschlussschleifenimpedanz in Stromkreisen mit RCDs.

Forschung kann leicht automatisiert werden durch:

• Prüfung von RCDs im Auto-Modus,
• Verwenden Sie den WS-Adapter, um die Installation über eine Standard-230-V-Steckdose zu testen.

Erhöhte Widerstandsfähigkeit gegenüber Umweltbedingungen

Das Messgerät hält auch rauen Umgebungsbedingungen stand. Schutz vor Staub und Wassereintritt bietet ein Gehäuse mit der Dichtheitsstufe IP67.

Kommunikation und Software

Sie können Messdaten mithilfe der drahtlosen Bluetooth-Kommunikation an einen Computer übertragen. Um einen Prüfbericht im Bereich Stromschlagschutz zu erstellen, nutzen Sie das Programm Sonel Electrical Measurements. Das Speichern der heruntergeladenen Ressourcen in den einfachsten Formaten und das Drucken erfolgt mit Sonel Reader.

Programm zum Erstellen von Protokollen aus Installationssicherheitstests

Die neueste Version des beliebten Programms zum Erstellen von Protokollen aus elektrischen Messungen. PE6 vereinfacht den Dokumentationsprozess. Es minimiert seine Zeit. Es automatisiert. Alles dank zahlreicher integrierter Mechanismen, Werkzeuge und Funktionen.

Programmfunktionen:

• Konformität des gedruckten Protokolls mit den neuen Normen PN-HD 60364-6:2016-07, PN-HD 60364-4-41:2017-09
• Zusammenarbeit mit SONEL S.A. Meters,
• Baumstruktur des Dokuments,
• umfangreiche Datenbanken zu Sicherheits- und Messstellen,
• Automatische Berechnung der erforderlichen Werte,
• Automatische Auswertung der Messergebnisse,
• Messplan,
• Fotos und Zeichnungen in Protokolle einfügen
• Drucken von Messkontrollen und Tabellenbeschreibungsetiketten
• Berechnung der durchgeführten Messungen,
• Rechnungen drucken
• Protokolle automatisch mit einer Reihe von Daten füllen.

Das Programm unterstützt die Erstellung von Dokumentationen nach Prüfungen im Bereich der umfassenden Kontrolle von Messpunkten und:

• Reiseeffizienz (TN-S, TN-C, TN-C-S, TT, IT),
• Parameterów von RCDs,
• Stromkreisisolationsstatus (TN-S, TN-C, TN-C-S, TT, IT)
• der Zustand der Isolierung von Elektrokabeln
• der Zustand der Blitzschutzanlage und der Erdung
• Drahtkontinuität
• Isolationswiderstand von Kurzschluss- und Leerlaufmotoren,
• Widerstand von Schützen,
• Widerstand von Leistungsschaltern,
• Transformatorgeräte.

Hardwareanforderungen:

• Betriebssystem: Windows 10
• Mindestauflösung: 1024 x 768
• Empfohlene Auflösung: 1920 x 1080
