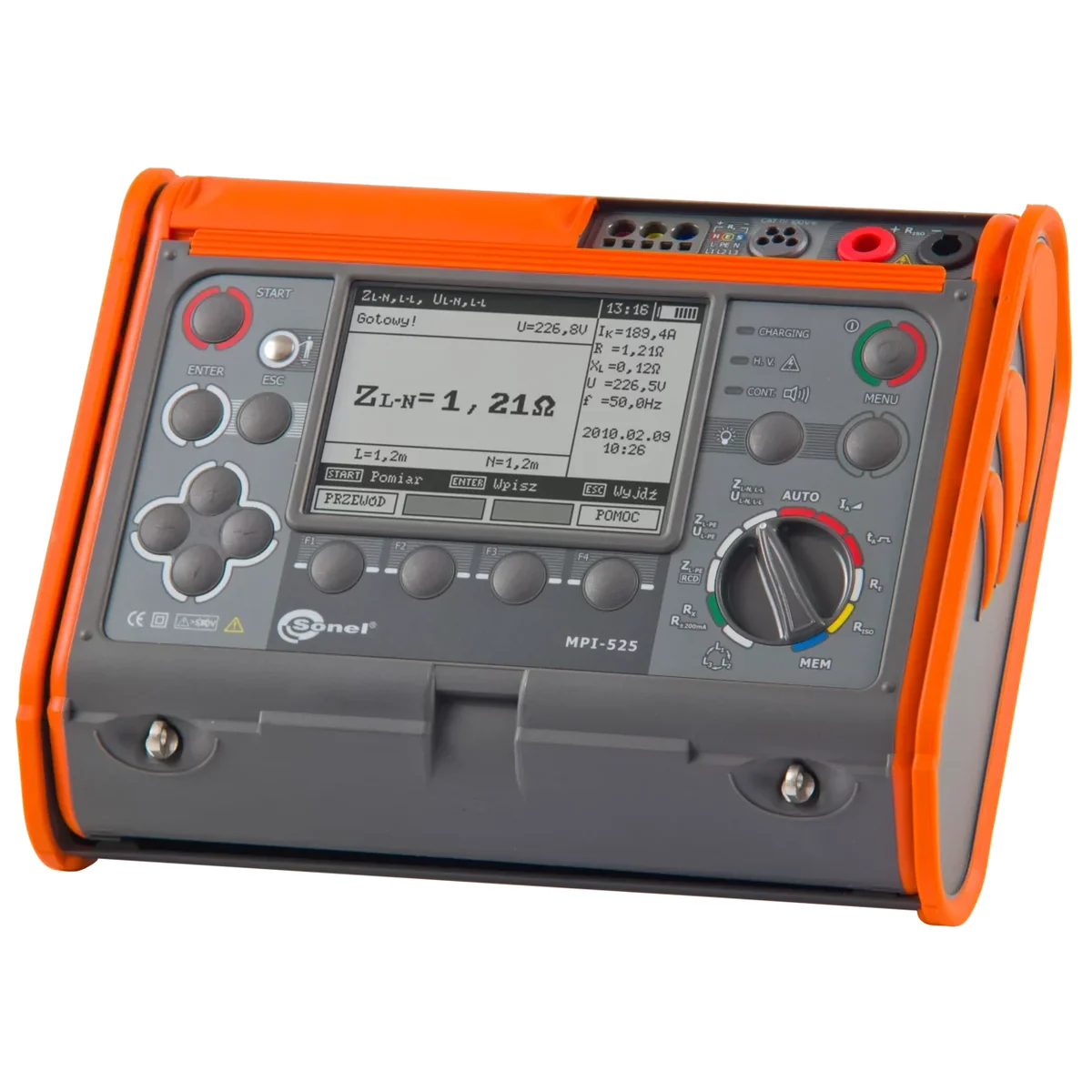

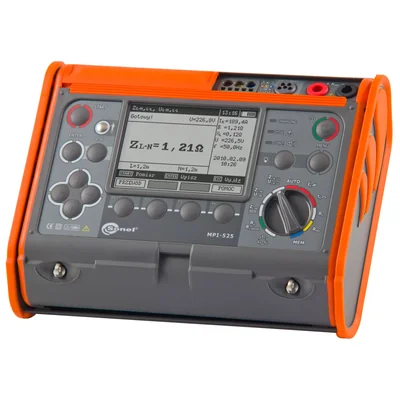

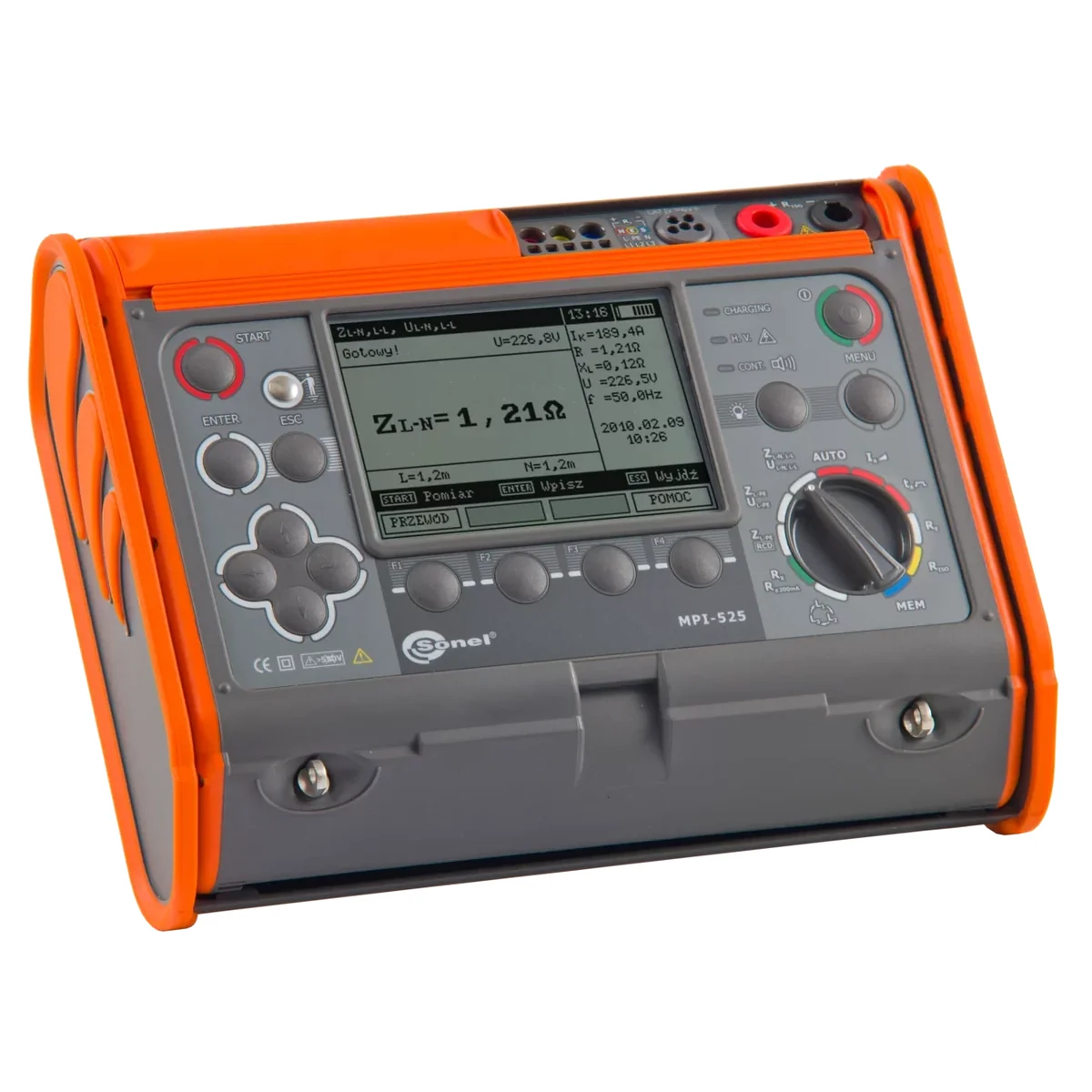

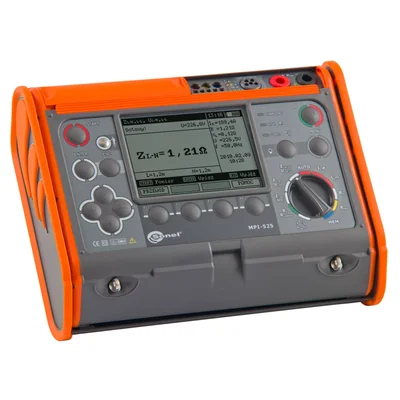

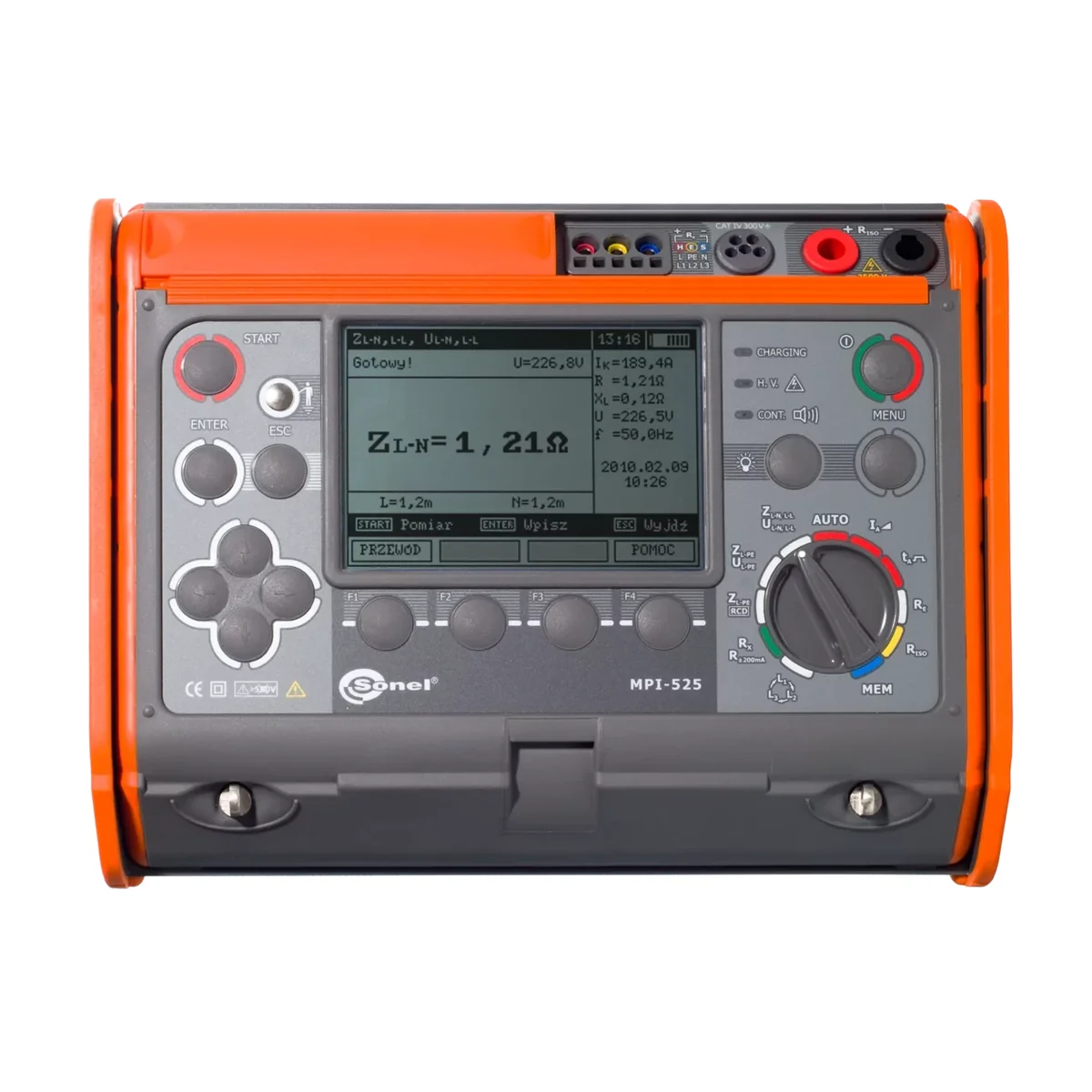

MPI-525 Elektroinstallationsparametermessgerät WMPLMPI525

MPI-525 digitales Multifunktionsmessgerät im ergonomischen Gehäuse, konzipiert sowohl für Installateure als auch für fortgeschrittene Messtechniker. Damit können Sie alle in der Norm PN-EN 61557 vorgesehenen Messungen durchführen:

• Kurzschlussschleifenimpedanz,
• Parameter von RCDs,
< li> Isolationswiderstand,
• Erdungswiderstand,
• Kontinuität der Schutz- und Potenzialausgleichsverbindungen.

Das MPI-525 ersetzt erfolgreich eingesetzte Einzelgeräte für Stromschlagmessungen und ermöglicht dank zusätzlicher Funktionen, die bei anderen Messgeräten nicht verfügbar sind, eine maximale Vereinfachung der Messungen. Das IP54-Gehäuse ist resistent gegen mechanische Beschädigungen und die in mehreren Positionen verstellbare Abdeckung ermöglicht ein bequemes Tragen und Verwenden des Geräts in verschiedenen Positionen.

Kurzschlussschleifenimpedanz Messungen:< /p>

• Impedanzmessung mit einem Strom von 23 A (44 A bei verketteter Spannung) - Kurzschlusswiderstand Rzw=10 Ω,
< li> Messspannungsbereich: 95...440 V, Frequenz 45...65 Hz,
• Messung der Kurzschlussschleifenimpedanz mit einer Auflösung von 0,01 Ω, in durch RCDs mit IΔn geschützten Anlagen ≥30 mA ohne Auslösung,
• automatische Berechnung des Kurzschlussstroms; Unterscheidung zwischen Phase-Phase-Spannung und Phase-Phase-Spannung,

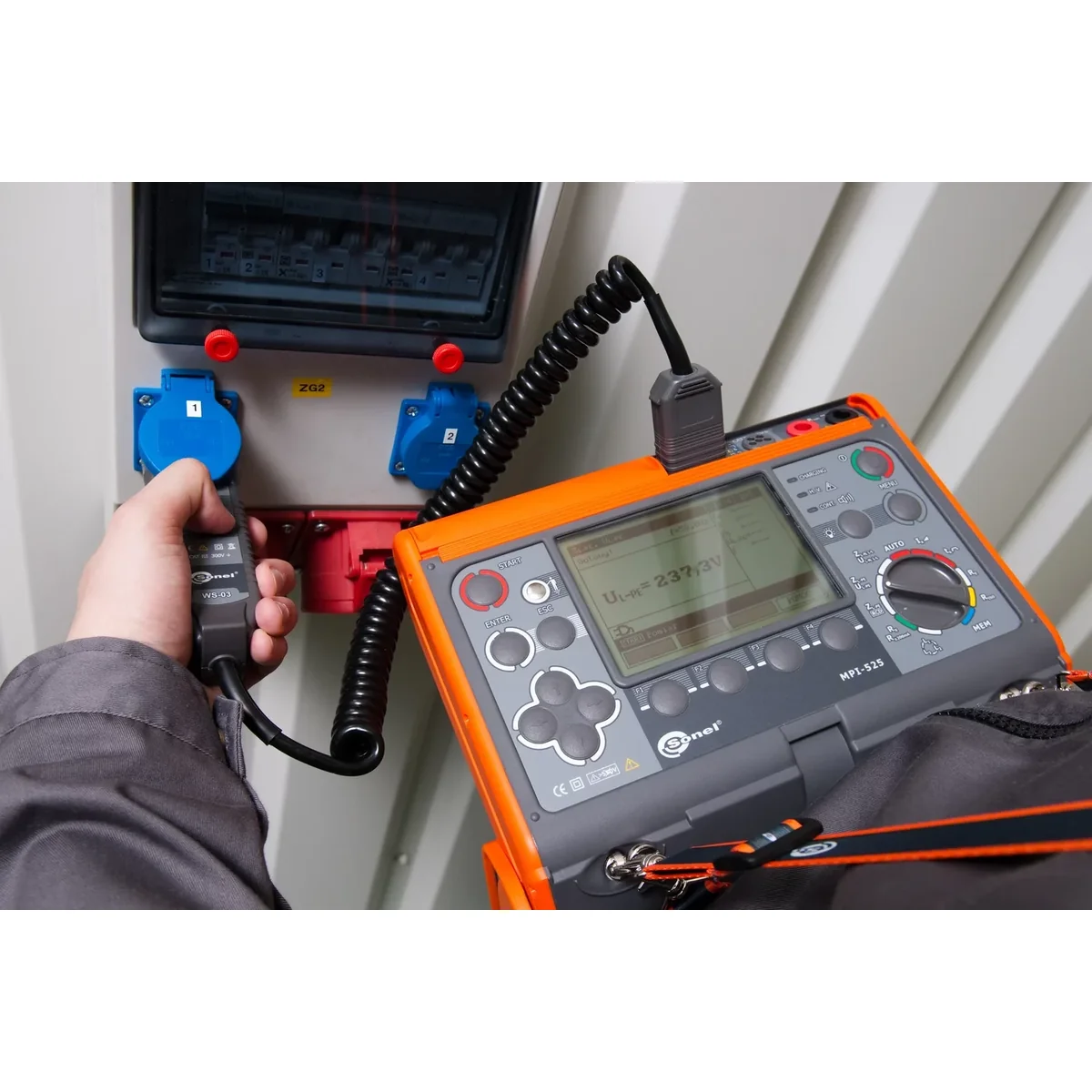

• Messungen mit UNI-Schuko-Stecker mit einem Knopf, der die Messung auslöst (auch bei vertauschten L- und N-Drähten) oder 1,2 m, 5 m , 10 m, 20 m lange Leitungen, mit möglicher Verwendung von 3-Phasen-Steckdosenadaptern. (AGT).

Prüfung von AC-, A- und B-RCDs:

• Messung der gewöhnlichen, kurzzeitigen Verzögerung und selektive Leistungsschalter mit Nenndifferenzströmen von 10, 30, 100, 300, 500 und 1000 mA,
• die Funktion der automatischen Messung des gesamten Parametersatzes des Leistungsschalters (nach einmaligem Drücken der „START“-Taste). , das Messgerät führt den gesamten eingestellten Messzyklus durch, einschließlich der Möglichkeit, die Schleifenimpedanz (L-PE-Kurzschluss mit 15 mA Strom) zu messen),
• Form der erzwungenen Leckstromwellenform, die vom Benutzer ausgewählt wird: sinusförmig (ausgehend von steigender oder fallender Flanke), unidirektionales Pulsieren (positiv oder negativ), unidirektionales Pulsieren mit DC-Hintergrund (positiv und negativ), konstant (positiv und negativ),
• Messung des Auslösestroms IA mit steigender Tendenz Strom,
• Messung der Ansprechzeit tA bei den Strömen ½IΔn, 1IΔn, 2IΔn und 5IΔn,
• Messung der Berührungsspannung UB und des Widerstandes des Schutzleiters RE ohne Auslösen des Schalters,
• Erkennung der Vertauschung von L- und N-Leitern in der Buchse; hat keinen Einfluss auf die Leistung der Messungen,
• die Möglichkeit, den Auslösestrom IA und die tatsächliche Auslösezeit tAI mit einer RCD-Auslösung zu messen,
• Messungen für die Spannung 95...270 V.
< /ul>

Isolationswiderstandsmessungen:

• Messspannungen: 50 V, 100 V, 250 V, 500 V und 1000 V und 2500 V
• Isolationswiderstandsmessung bis 10 GΩ,
• Einstellung von 3 Zeitintervallen T1, T2, T3 aus dem Bereich 6...600 s,
• Berechnung von 2 Absorptionskoeffizienten,
• Schutz des Messgeräts vor dem Vorhandensein von Spannung am Objekt und dem Auftreten von Spannung während der Messung,
• automatische Entladung der Kapazität des gemessenes Objekt nach der Messung,
• automatische Messung aller Widerstandskombinationen in den Leitungen von 3-, 4- und 5-adrigen Stromkabeln unter Verwendung eines zusätzlichen AutoISO-2500-Adapters,
< li> Akustische Bestimmung von Fünf-Sekunden-Zeitintervallen zur Erleichterung der Erfassung von Zeitverläufen bei der Messung des Isolationswiderstands.
< p> Niederspannungsmessung des Widerstands von Schutz- und Potenzialausgleichsverbindungen:< /strong>
• Messung des Schutzleiterdurchgangs mit Strom ≥200 mA in zwei Richtungen,
• Messung mit niedrigem Strom mit akustischer und Lichtsignalisierung (grüne Diode),
• Autokalibrierung von Messleitungen – Möglichkeit, Messleitungen beliebiger Länge zu verwenden.

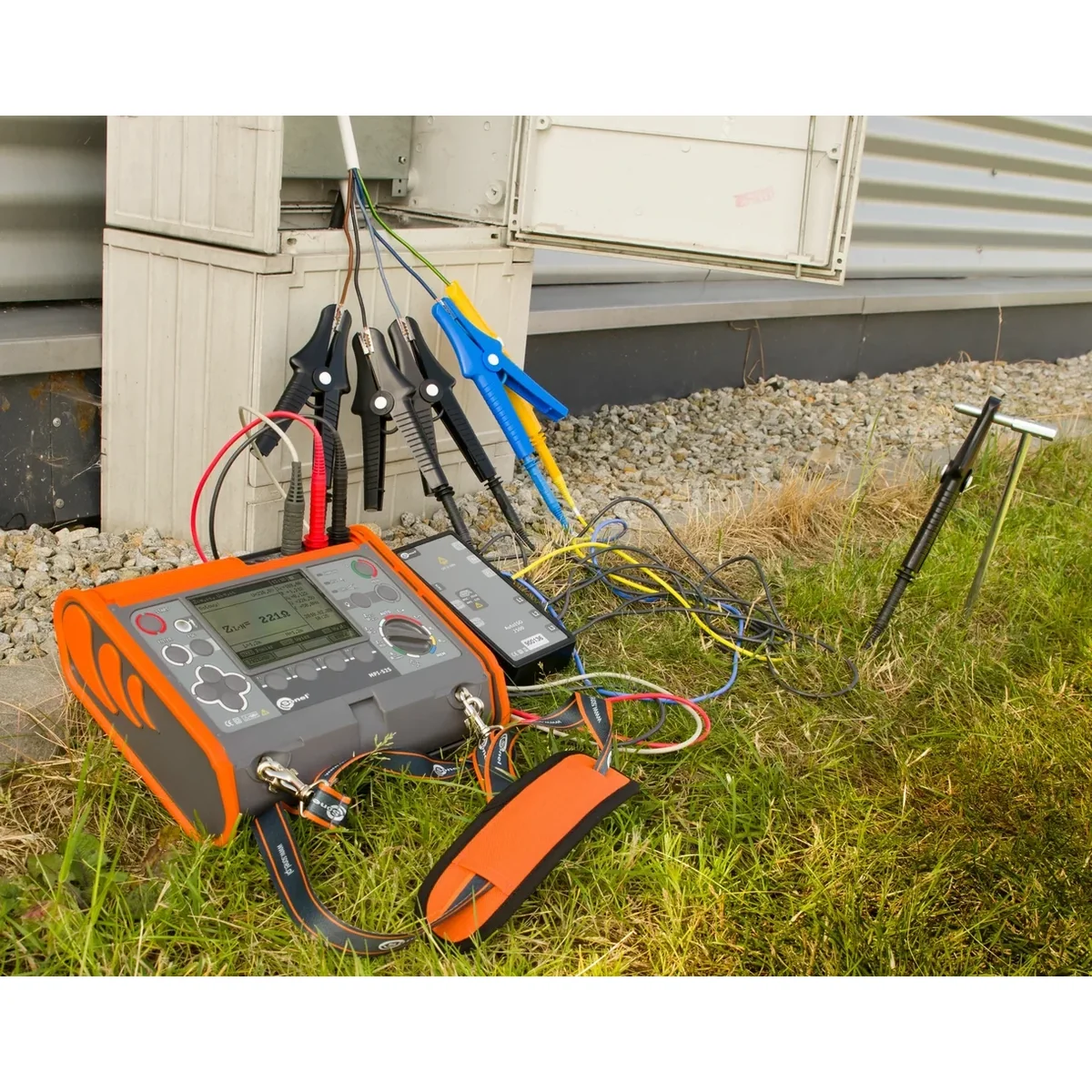

Erdungswiderstandsmessungen:

• Messung im 3-Leiter-Verfahren mit 2 Hilfselektroden,
• interne Spannungsquelle mit einer für das 50/60-Hz-Netz geeigneten Frequenz.

< strong>Schnelle Überprüfung der Korrektheit des PE-Schutzleiteranschlusses mittels Tastelektrode.

Überprüfung der Phasenfolge.

Hochspannungssignalisierung an den Anschlüssen des Messgeräts (gelbe Diode).

Speicher von 990 Datensätzen (57500 Einzelergebnisse), Datenübertragung an einen Computer über USB oder Funkverbindung.

< p> Elektrische Sicherheit:
• Art der Isolierung: doppelt, gemäß PN-EN 61010-1 und IEC 61557< /li>
• Messkategorie: III 600 V, IV 300 V
• Gehäuseschutz: IP54
