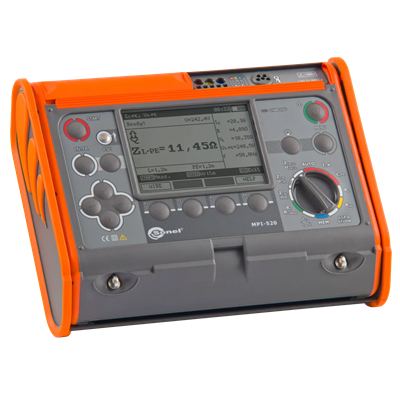

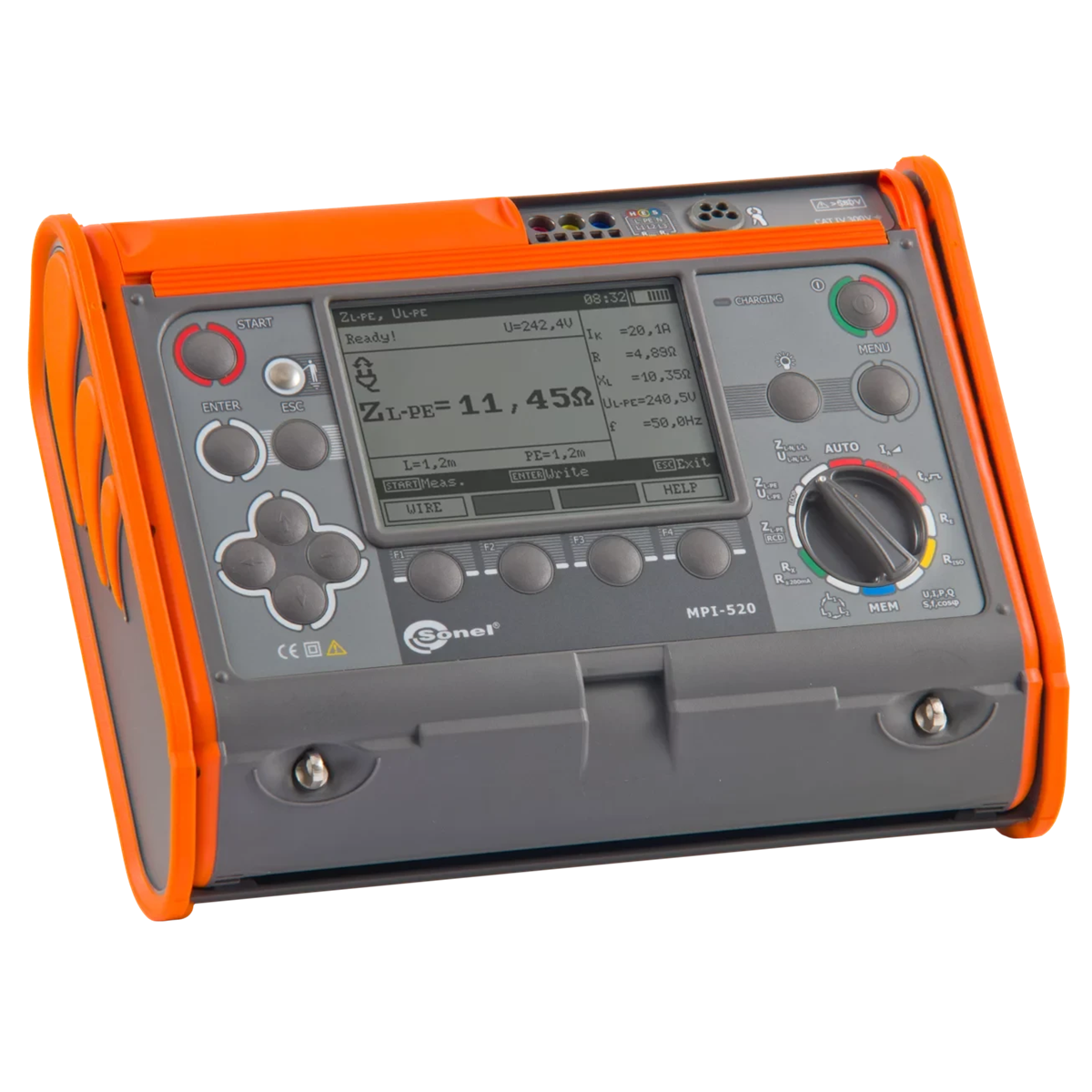

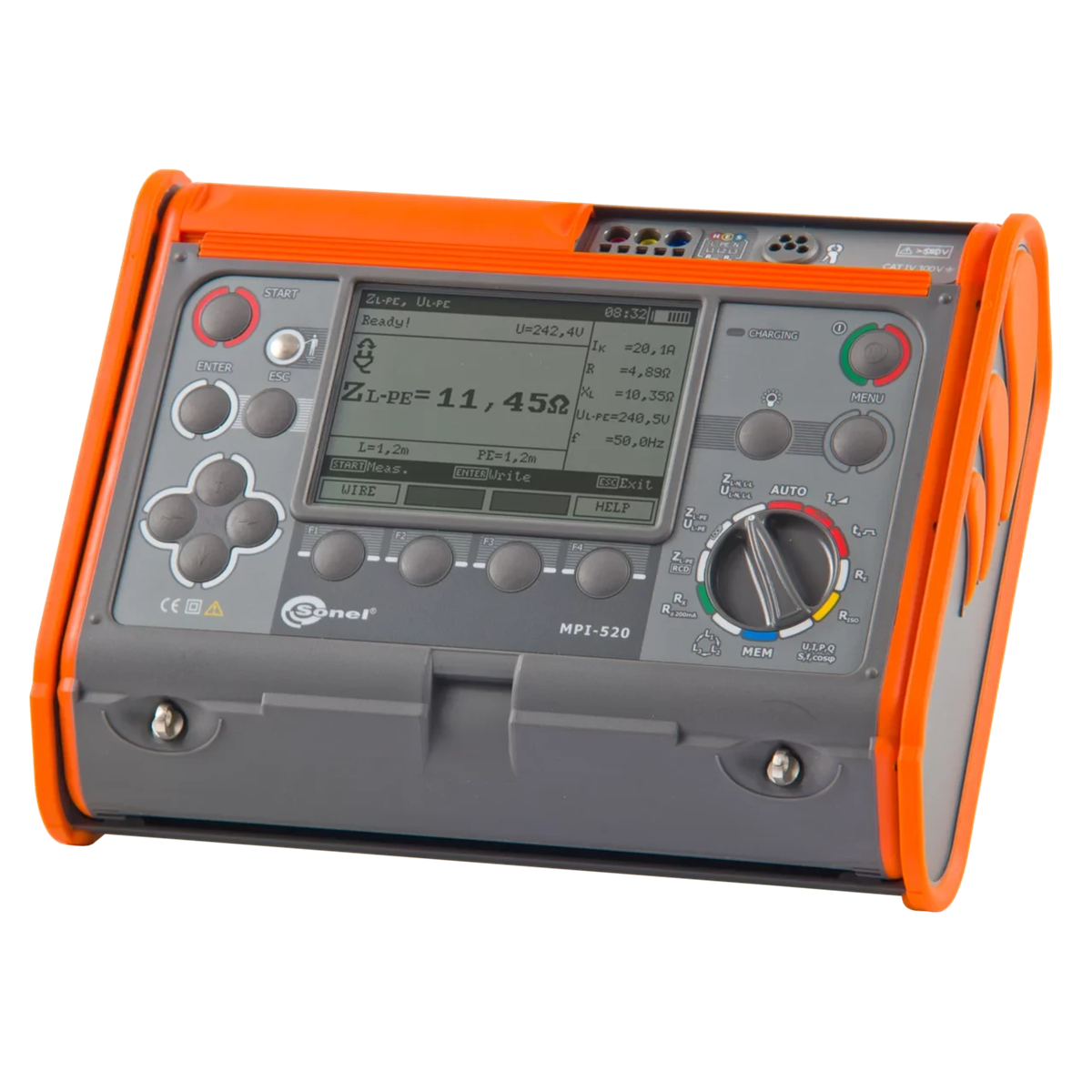

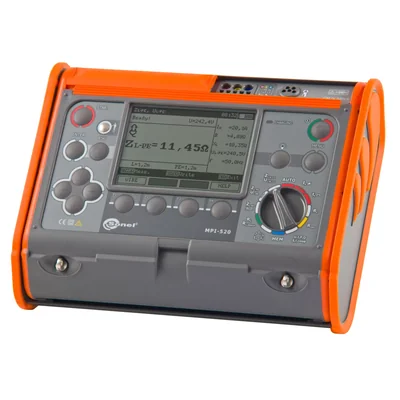

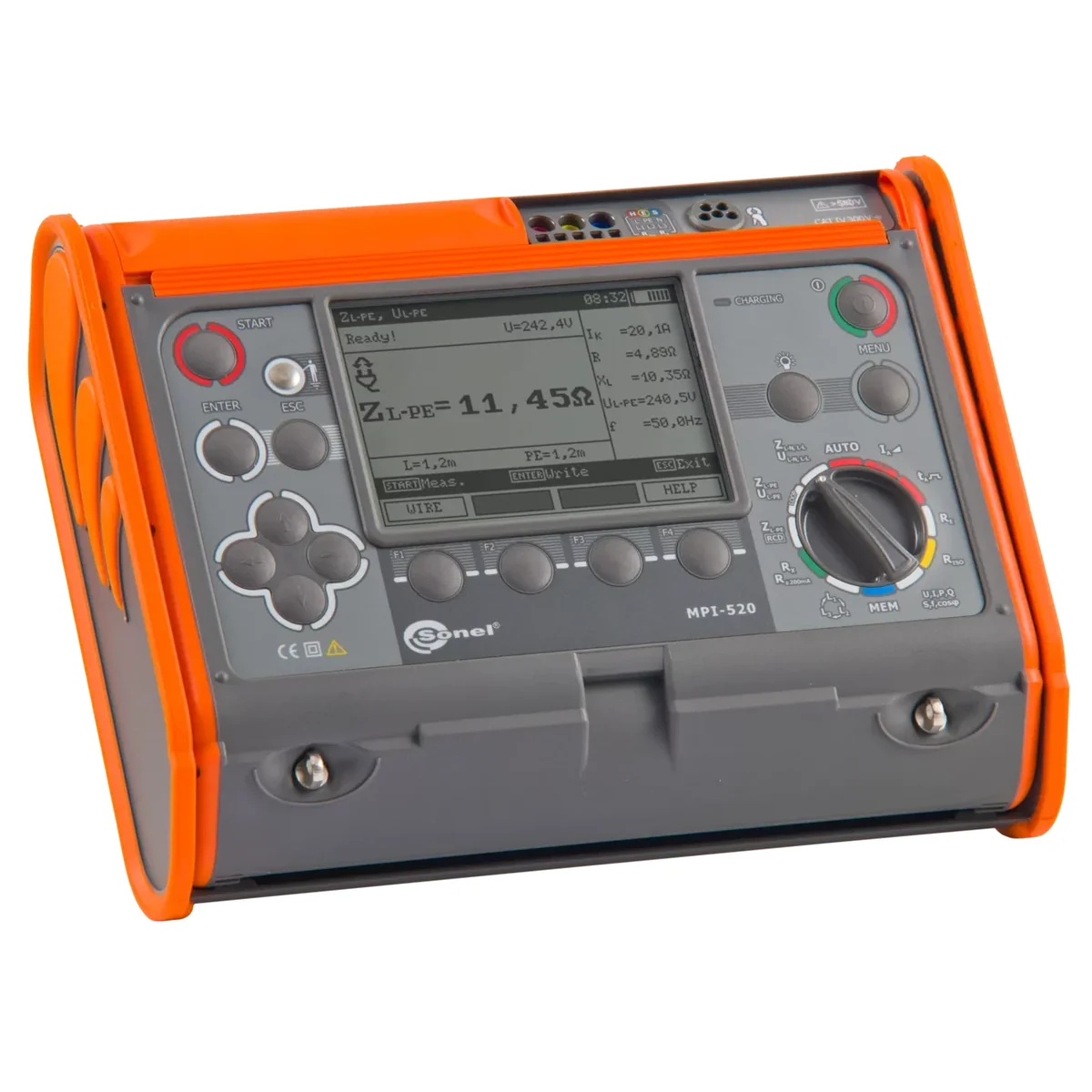

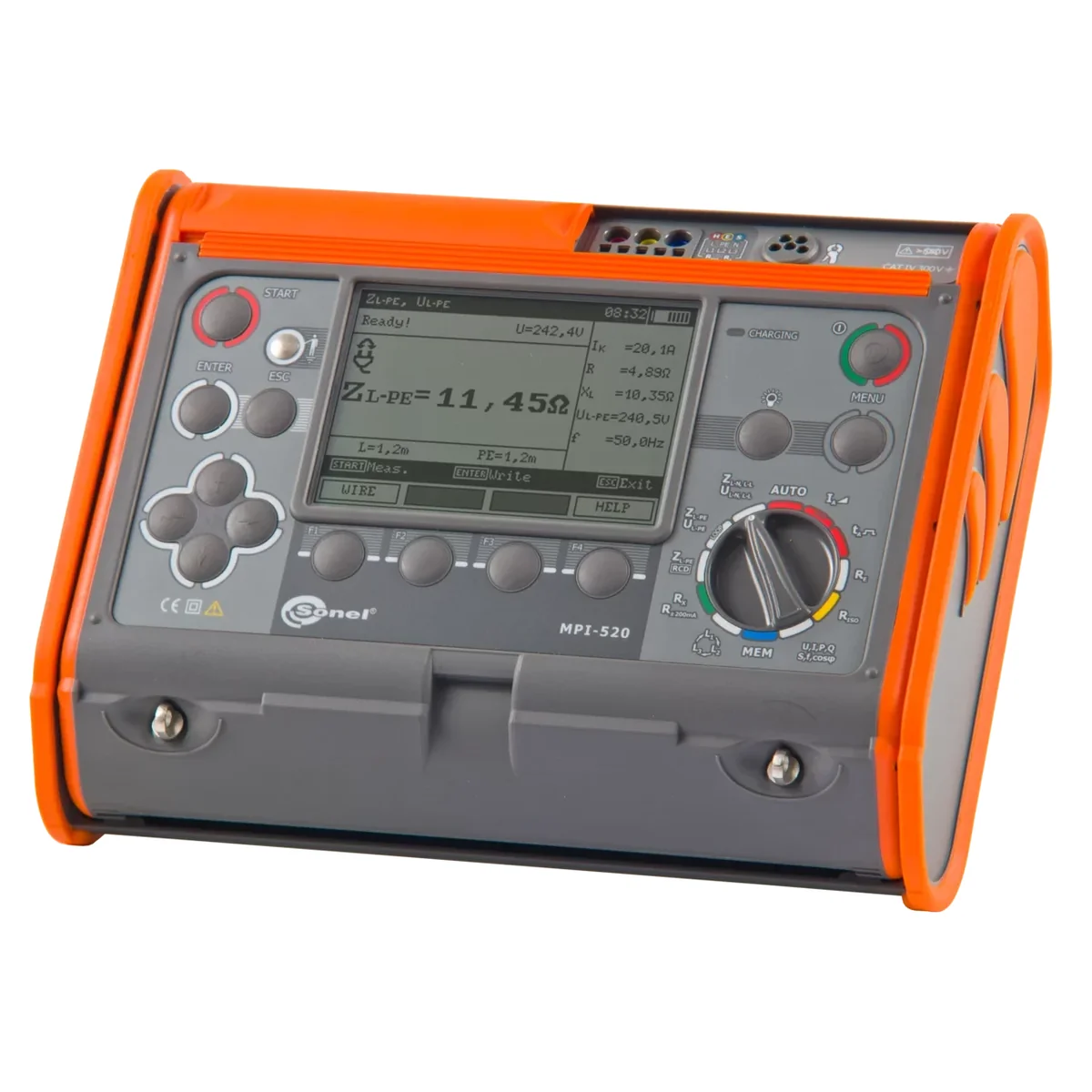

MPI-520Start Elektroinstallationsparametermessgerät WMPLMPI520S

Das digitale Multifunktionsmessgerät MPI-520Start ist sowohl für Installateure als auch für fortgeschrittene Messtechniker konzipiert. Ermöglicht die Durchführung aller in der Norm PN-EN 61557 vorgesehenen Messungen in der Elektroinstallation:

• Kurzschlussschleifenimpedanz,
• RCD-Parameter,
• Isolationswiderstand,
• Erdungswiderstand,
• Kontinuität der Schutz- und Potenzialausgleichsverbindungen.

Der Einsatz moderner Lösungen bedeutet, dass wir verfügen über zusätzliche Funktionen und Möglichkeiten zur Vereinfachung der Durchführung von Messungen, die bei anderen Messgeräten nicht verfügbar sind.

Das IP54-Gehäuse ist resistent gegen mechanische Beschädigungen und die Abdeckung, die in mehreren möglichen Positionen eingestellt werden kann, ermöglicht eine bequeme Tragen und Verwenden des Geräts in verschiedenen Positionen.

Fehlerschleifenimpedanzmessungen:

• Impedanzmessung mit einem Strom von 23 A (44 A). bei verketteter Spannung) - Kurzschlusswiderstand Rzw = 10 Ω,
• Messspannungsbereich: 95...440 V, Frequenz 45...65 Hz,
• Messung der Kurzschlussschleifenimpedanz mit einer Auflösung von 0,01 Ω, in durch RCDs mit IΔn ≥ 30 mA geschützten Anlagen ohne Auslösung,
• automatische Berechnung des Kurzschlussstroms; Unterscheidung zwischen Phase-Phase-Spannung und Phase-Phase-Spannung,
• Messungen mit UNI-Schuko-Stecker mit einem Knopf, der die Messung auslöst (auch bei vertauschten L- und N-Drähten) oder 1,2 m, 5 m , 10 m, 20 m lange Leitungen, mit möglicher Verwendung von 3-Phasen-Steckdosenadaptern. (AGT).

Prüfung von AC-, A- und B-RCDs:

• Messung der gewöhnlichen, kurzzeitigen Verzögerung und selektive Leistungsschalter mit Nenndifferenzströmen von 10, 30, 100, 300, 500 und 1000 mA,
• die Funktion der automatischen Messung des gesamten Parametersatzes des Leistungsschalters (nach einmaligem Drücken der „START“-Taste). , das Messgerät führt den gesamten eingestellten Messzyklus durch, einschließlich der Möglichkeit, die Schleifenimpedanz (L-PE-Kurzschluss mit 15 mA Strom) zu messen),
• Form der erzwungenen Leckstromwellenform, die vom Benutzer ausgewählt wird: sinusförmig (ausgehend von steigender oder fallender Flanke), unidirektionales Pulsieren (positiv oder negativ), unidirektionales Pulsieren mit DC-Hintergrund (positiv und negativ), konstant (positiv und negativ),
• Messung des Auslösestroms IA mit steigender Tendenz Strom,
• Messung der Ansprechzeit tA bei den Strömen ½IΔn, 1IΔn, 2IΔn und 5IΔn,
• Messung der Berührungsspannung UB und des Widerstandes des Schutzleiters RE ohne Auslösen des Schalters,
• Erkennung der Vertauschung von L- und N-Leitern in der Buchse; hat keinen Einfluss auf die Leistung der Messungen,
• die Möglichkeit, den Auslösestrom IA und die tatsächliche Auslösezeit tAI mit einer RCD-Auslösung zu messen,
• Messungen für die Spannung 95...270 V.
< /ul>

Isolationswiderstandsmessungen:

• Messspannungen: 50 V, 100 V, 250 V, 500 V und 1000 V,
< < /li>
• automatische Entladung der Kapazität des Messobjekts nach Abschluss der Messung,
• akustische Bestimmung von Fünf-Sekunden-Zeitintervallen zur Erleichterung der Zeiterfassung Eigenschaften bei der Isolationswiderstandsmessung.

Niederspannungsmessung des Schutz- und Potenzialausgleichswiderstands:

• Messung der Schutzleiterdurchgängigkeit mit Strom ≥200 mA in zwei Richtungen,
• Schwachstrommessung mit akustischer Signalisierung,
• Autokalibrierung der Messleitungen – Möglichkeit, Messleitungen beliebiger Länge zu verwenden.

Erdwiderstandsmessungen:

• technische Methode Messung 3-Leiter mit 2 Hilfselektroden,
• einer internen Spannungsquelle mit einer für das 50/60-Hz-Netz geeigneten Frequenz.

Schnelle Überprüfung der Korrektheit des PE-Schutzleiteranschlusses mit Hilfe einer Tastelektrode.

Messung von Spannung, Frequenz und – mit zusätzlichen Zangen – Wechselstrom, cosφ und Leistung (Wirk-, Blind-, Scheinleistung).

Phasenfolgeprüfung.

990 Datensatzspeicher (57.500 Einzelergebnisse), USB-Ausgang zum PC.

Elektrische Sicherheit:< /p>

• Art der Isolierung: doppelt, gemäß PN-EN 61010-1 und IEC 61557
• Messkategorie: IV 300 V
• Schutzart IP54
