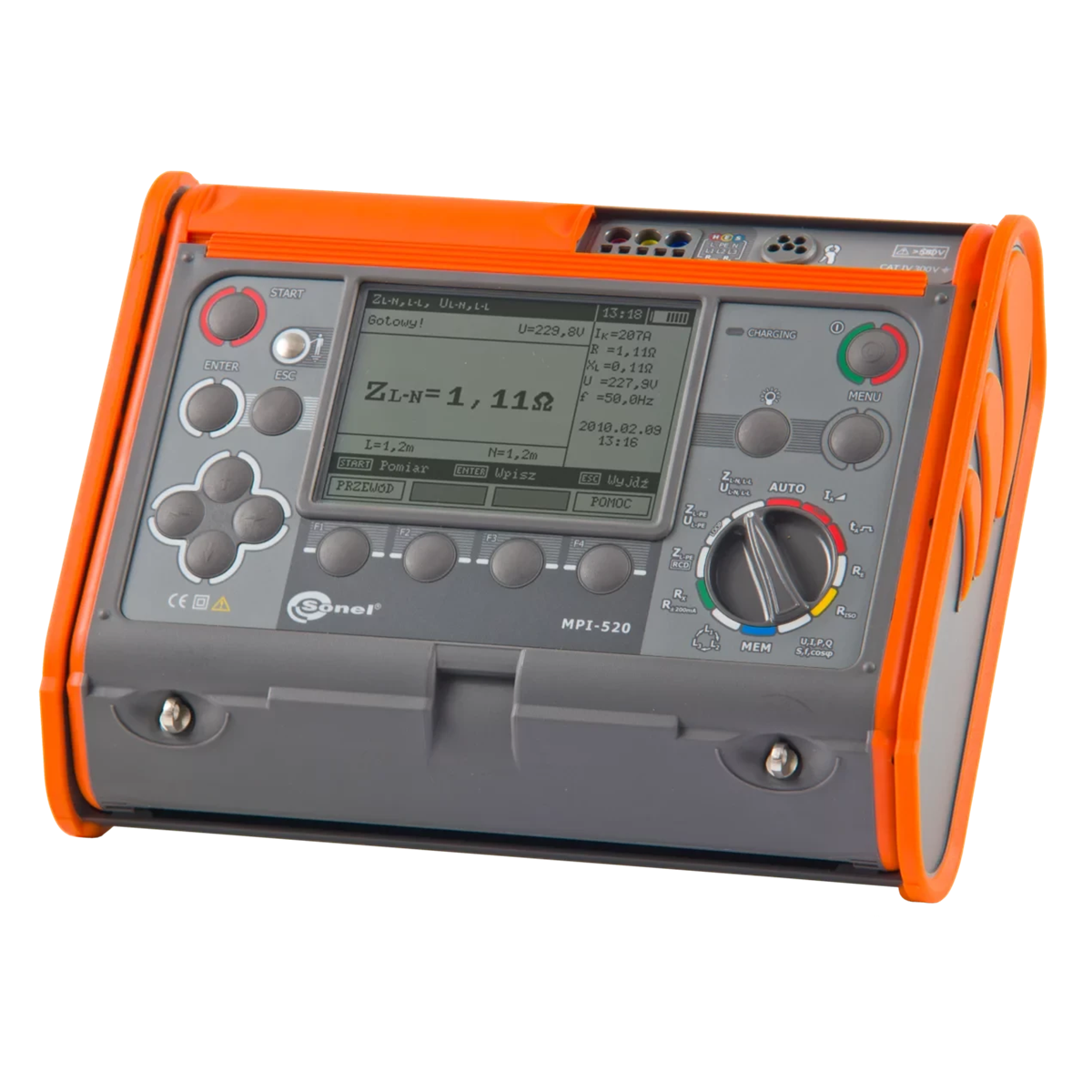

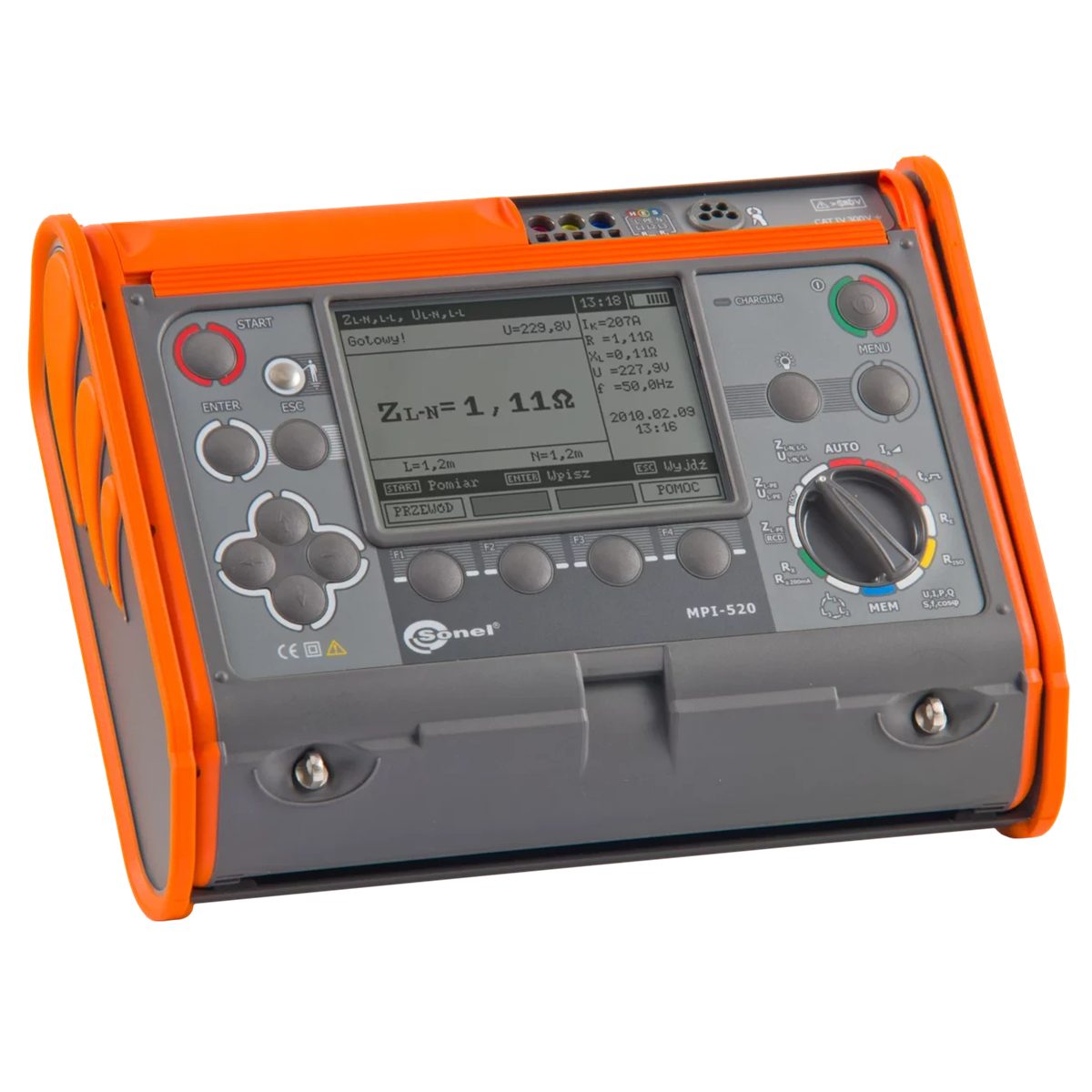

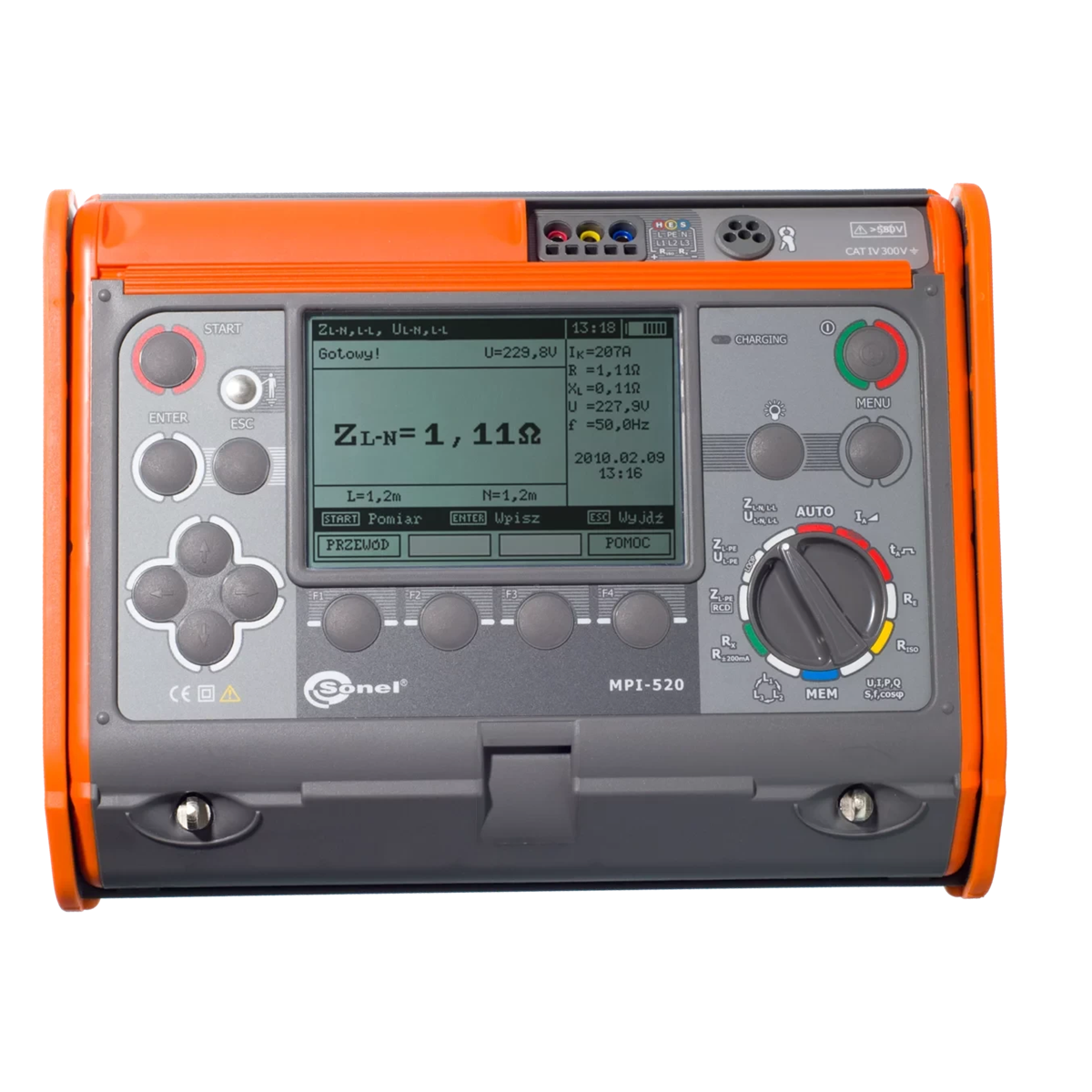

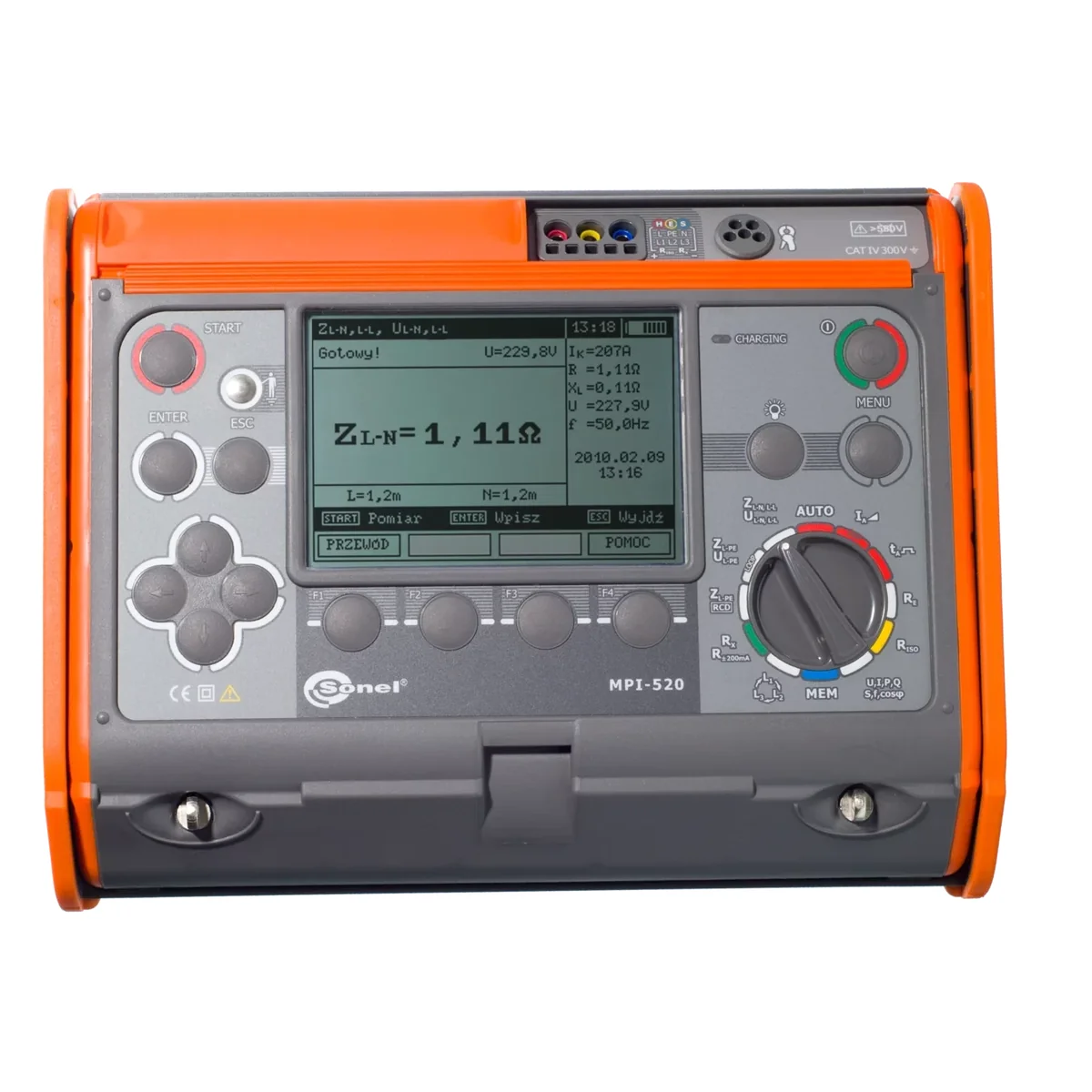

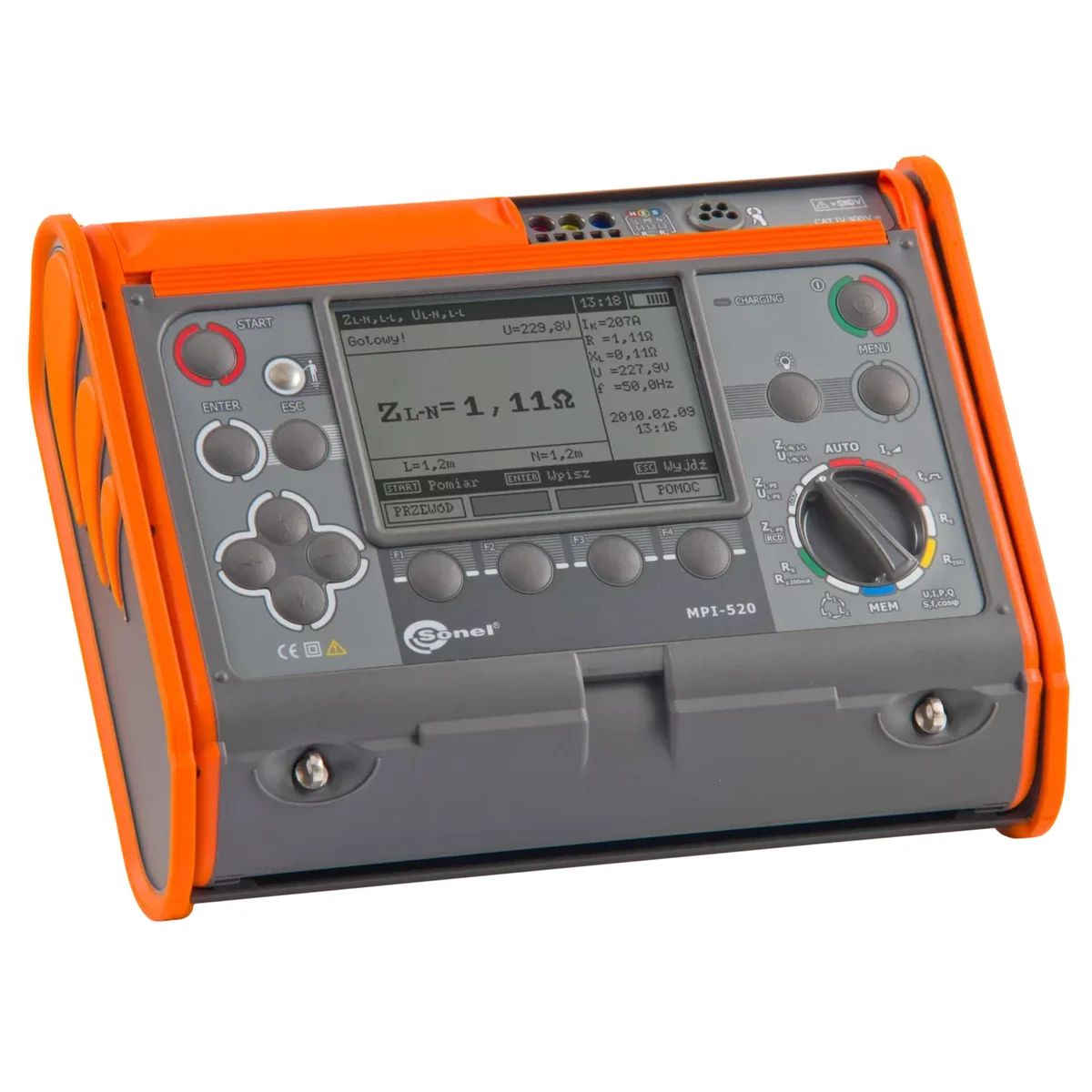

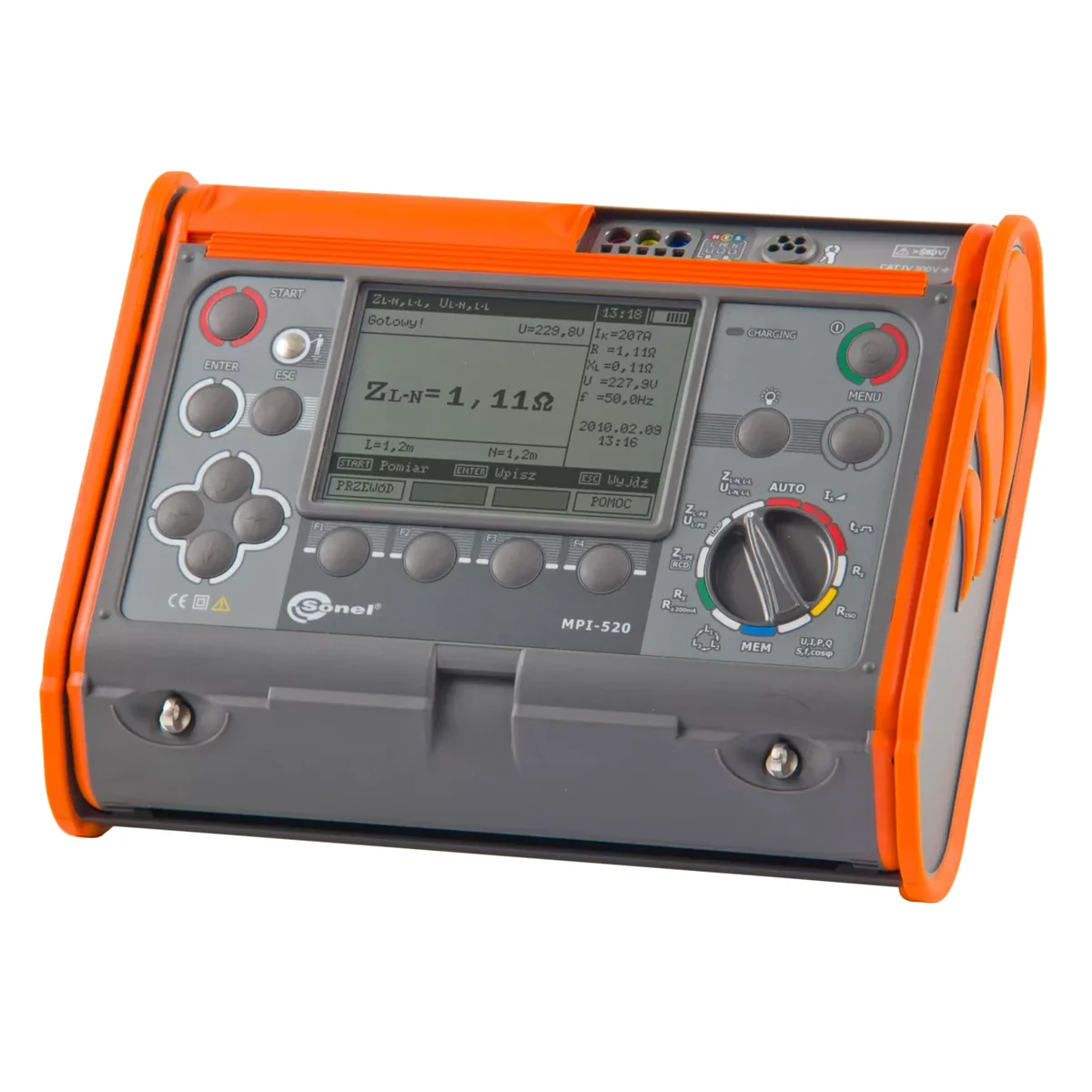

Digitales Multifunktionsmessgerät sowohl für Installateure als auch für fortgeschrittene Messprofis. Ermöglicht die Durchführung aller in der Norm PN-EN 61557 vorgesehenen Messungen in der Elektroinstallation:

Kurzschlussschleifenimpedanz – genaue Messung auch in Stromkreisen mit RCDs,
Parameter von RCDs,
Isolationswiderstand,
Erdungswiderstand,
Kontinuität des Schutz- und Potenzialausgleichs.

Ersetzt erfolgreich einzelne Geräte für Anti-Schock-Messungen. Durch den Einsatz moderner Lösungen ergeben sich zusätzliche Funktionen und Möglichkeiten, die die Durchführung von Messungen vereinfachen. Das IP54-Gehäuse ist resistent gegen mechanische Beschädigungen und die in mehreren Positionen verstellbare Abdeckung ermöglicht ein bequemes Tragen und Verwenden des Geräts in verschiedenen Positionen.

Kurzschlussschleifenimpedanz Messungen:< /p>

Impedanzmessung mit einem Strom von 23 A (44 A bei verketteter Spannung) - Kurzschlusswiderstand Rzw = 10 Ω,
Messung der Kurzschlussschleifenimpedanz mit einer Auflösung von 0,01 Ω, in durch RCDs mit IΔn ≥ geschützten Anlagen 30 mA ohne Auslösung,
automatische Berechnung des Kurzschlussstroms; Unterscheidung zwischen Phase-Phase-Spannung und Phase-Phase-Spannung,
Messungen mit UNI-Schuko-Stecker mit einem Knopf, der die Messung auslöst (auch bei vertauschten L- und N-Drähten) oder 1,2 m, 5 m , 10 m, 20 m lange Leitungen, mit möglicher Verwendung von 3-Phasen-Steckdosenadaptern. (AGT).

Prüfung von AC-, A- und B-RCDs:

Messung der gewöhnlichen, kurzzeitigen Verzögerung und selektive Leistungsschalter mit Nenndifferenzströmen von 10, 30, 100, 300, 500 und 1000 mA,
die Funktion der automatischen Messung des gesamten Parametersatzes des Leistungsschalters (nach einmaligem Drücken der „START“-Taste). , das Messgerät führt den gesamten eingestellten Messzyklus durch, einschließlich der Möglichkeit, die Schleifenimpedanz (L-PE-Kurzschluss mit 15 mA Strom) zu messen),
Form der erzwungenen Leckstromwellenform, die vom Benutzer ausgewählt wird: sinusförmig (ausgehend von steigender oder fallender Flanke), unidirektionales Pulsieren (positiv oder negativ), unidirektionales Pulsieren mit DC-Hintergrund (positiv und negativ), konstant (positiv und negativ),
Messung des Auslösestroms IA mit steigender Tendenz Strom,
Messung der Ansprechzeit tA bei den Strömen ½IΔn, 1IΔn, 2IΔn und 5IΔn,
Messung der Berührungsspannung UB und des Widerstandes des Schutzleiters RE ohne Auslösen des Schalters,
Erkennung der Vertauschung von L- und N-Leitern in der Buchse; hat keinen Einfluss auf die Leistung der Messungen,
die Möglichkeit, den Auslösestrom IA und die tatsächliche Auslösezeit tAI mit einer RCD-Auslösung zu messen,
Messungen für die Spannung 95...270 V.

Isolationswiderstandsmessungen:

Messspannungen: 50 V, 100 V, 250 V, 500 V und 1000 V,
automatische Entladung der Kapazität des Messobjektes nach Abschluss der Messung,
automatische Messung aller Widerstandskombinationen in 3-, 4- und 5 -adrige Kabel unter Verwendung eines zusätzlichen AutoISO-1000 C-Adapters,
akustische Bestimmung von Fünf-Sekunden-Zeitintervallen, wodurch die Erfassung von Zeitverläufen bei der Messung des Isolationswiderstands erleichtert wird.

Niederspannungsmessung des Widerstandes von Schutz- und Potenzialausgleichsverbindungen:

Messung der Schutzleiterdurchgängigkeit mit Strom ≥200 mA in zwei Richtungen,
Messung mit geringem Strom mit akustischer Signalisierung,
Autokalibrierung der Messleitungen – Möglichkeit der Verwendung von Messleitungen beliebiger Länge.

Erdungswiderstandsmessungen:
