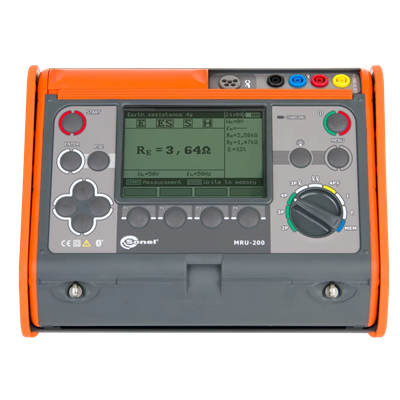

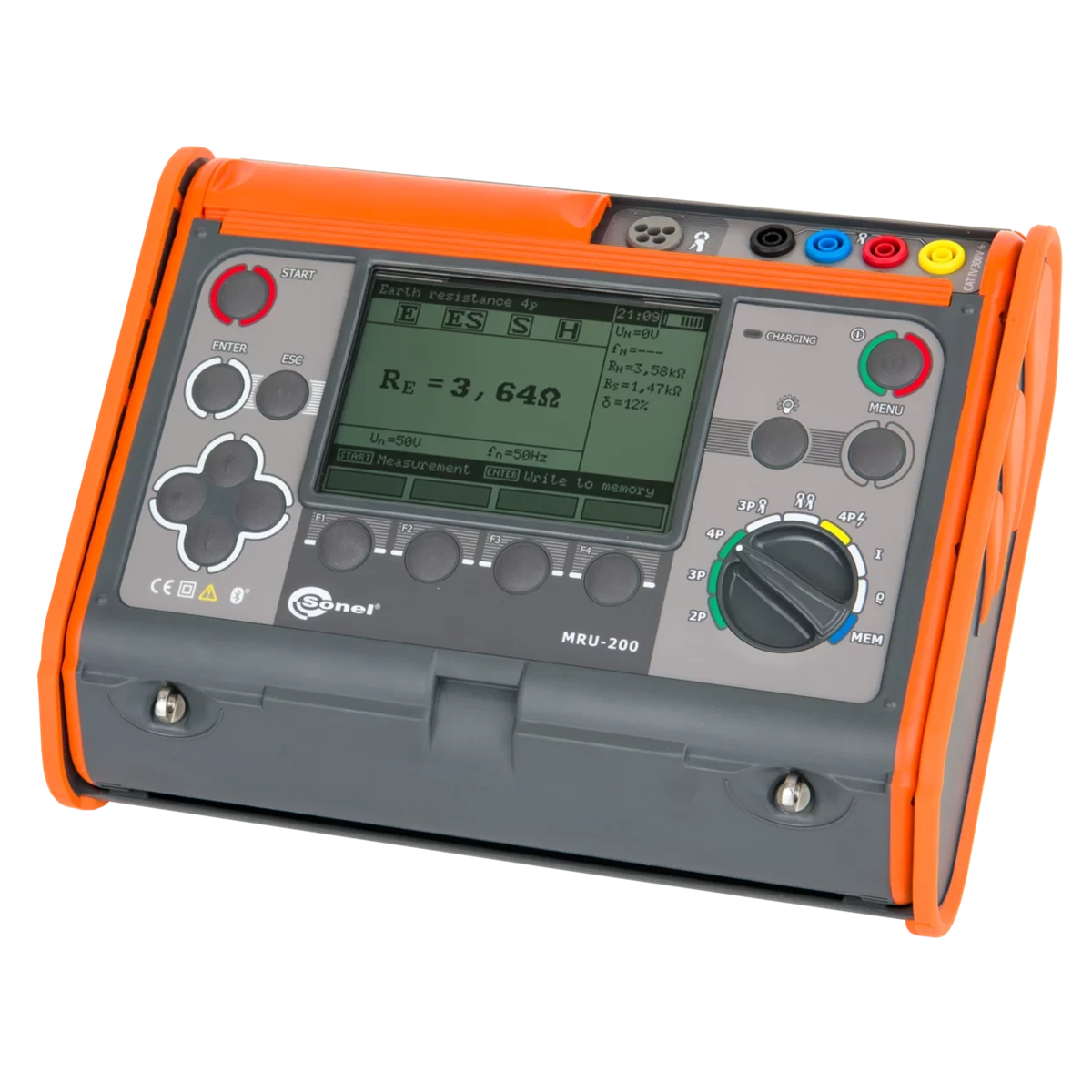

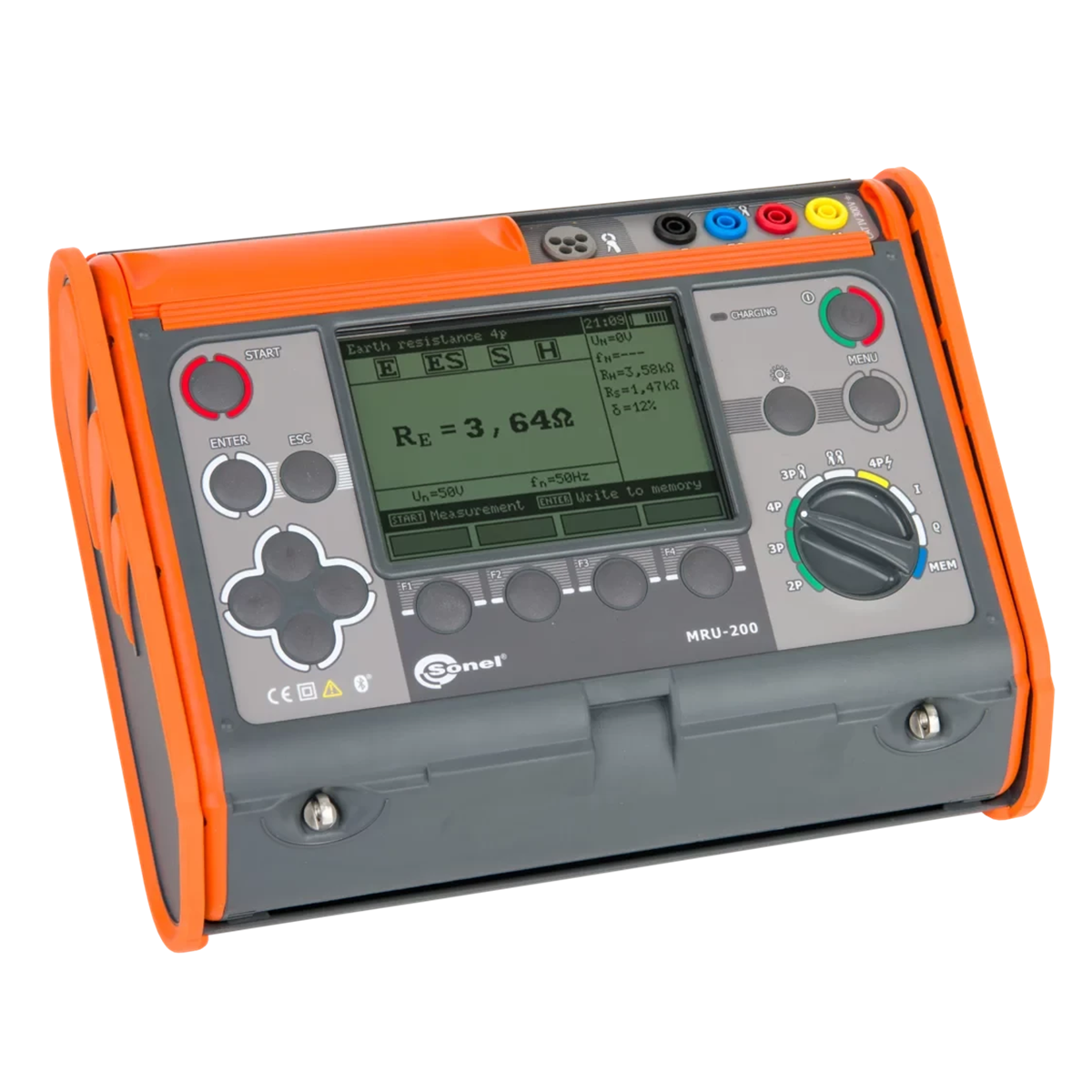

Erdungswiderstands- und Erdwiderstandsmessgerät MRU-200 WMPLMRU200

Messmethoden

• Impulsmethode – Messung von Blitzschutzerdungen mittels Messimpulses mit der Impulsflanke von 4/10 μs, 8/20 μs, 10/350 μs
• 3-Pol- und 4-Leiter-Methode – Erdungsmessung mit Hilfssonden
• 3-Pol-Methode mit Zange – Messung von Mehrfacherdungen
• Zwei-Zangen-Methode – Erdungsmessung, wenn Hilfssonden nicht eingesetzt werden können
• Spezifische Erdwiderstand – Wenner-Methode
• Widerstand von Erdungs- und Ausgleichleitern mit Strom von ≥200 mA mit der automatischen Nulleinstellung - erfüllt die Anforderungen von EN 61557-4
• Messung des Leckstroms

Zusatzfunktionen

• Messung des Widerstandes der Hilfssonden R_S i R_H
• Messung der Störspannungen
• Frequenzmessung von Interferenzsignalen
• Messung bei Störspannungen vom Netz mit der Frequenz von 16 2/3 Hz, 50 Hz, 60 Hz, 400 Hz
• Wahl der Messspannung (25 V und 50 V)
• Automatische Berechnung des Erdungswiderstandes in Ohm-Meter (Ωm) und Ohm-Fuß (Ωft)
• Speicher für 990 Messungen (10 Banken je 99 Zellen)
• Kalibrierungsfunktion von Zangen
• Echtzeituhr (RTC)
• Datenübertragung an PC und mobile Geräte
• Anzeige des Batteriezustands

Anwendungsbereiche

Die Messgeräte MRU-200 und MRU-200-GPS wurden für schwere Betriebsbedingungen entwickelt. Sie erzeugen den Messstrom von über 200 mA, so dass die Erdung von Objekten wie Umspannstationen oder Unterstationen gemessen werden kann.

Durch den Einsatz von Zangen entfallen die manchmal sehr aufwändigen Prüfanschlüsse. Dies ist sehr wichtig insbesondere an Objekten, die direkten Wetterbedingungen ausgesetzt sind und deren Schaltelemente oft korrodiert oder mit Grünspan überzogen sind.

Die grafische Benutzeroberfläche bietet eine klare und verständliche Anzeige. Damit lässt sich das Gerät schnell und problemlos bedienen.

Impulsmethode

Mit MRU-200 kann man Blitzschutzerdungen prüfen, weil die Messgerät Bedingungen simuliert können, die beim Blitzschlag auftreten. Sie erzeugen Ströme, für die die standardisierte Stirnzeit und Rückenhalbwertszeit kennzeichnend sind. Es sind Impulsformen mit der Flanke von 4/10 μs, 8/20 μs, 10/350 μs verfügbar

Kompatibilität mit dem Adapter ERP-1

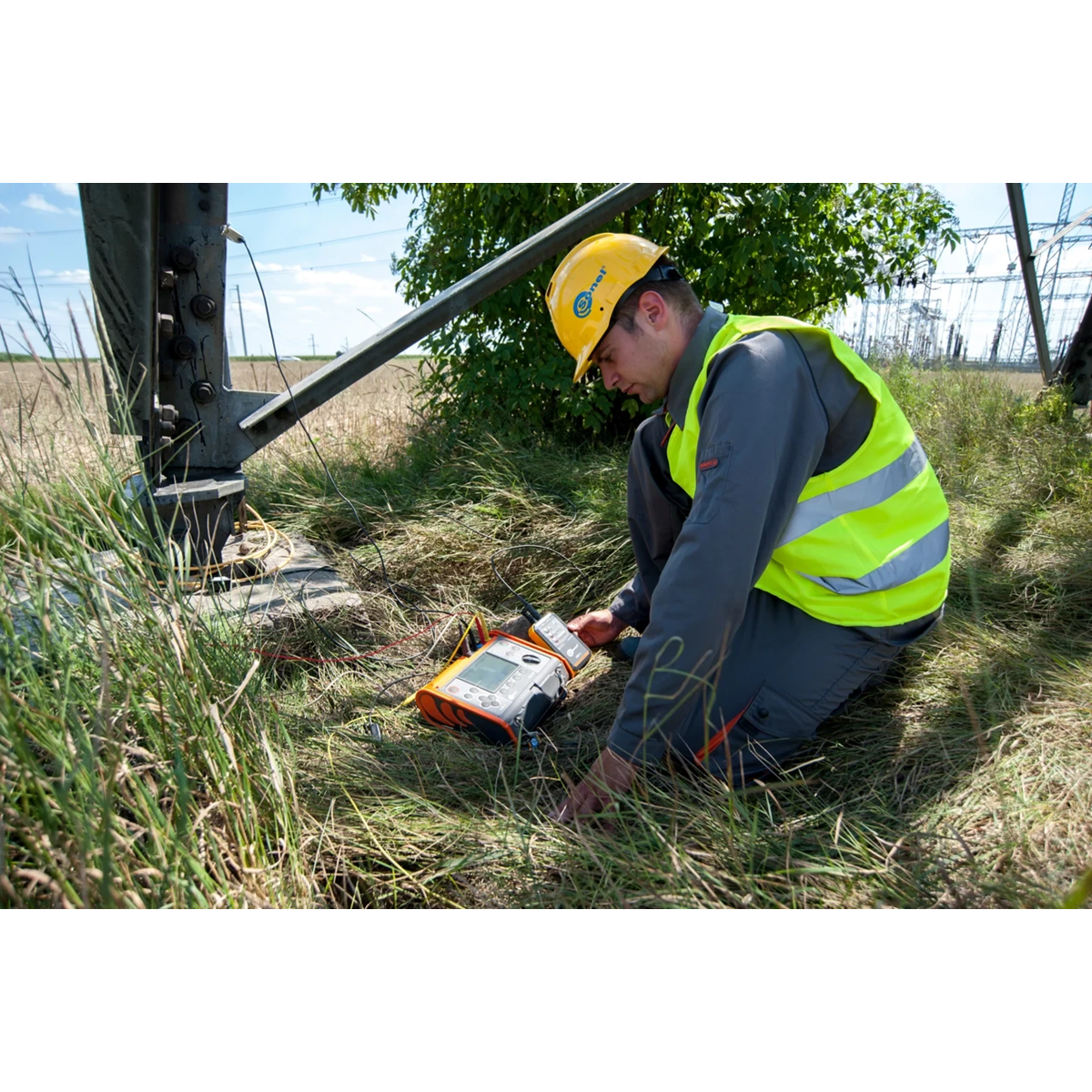

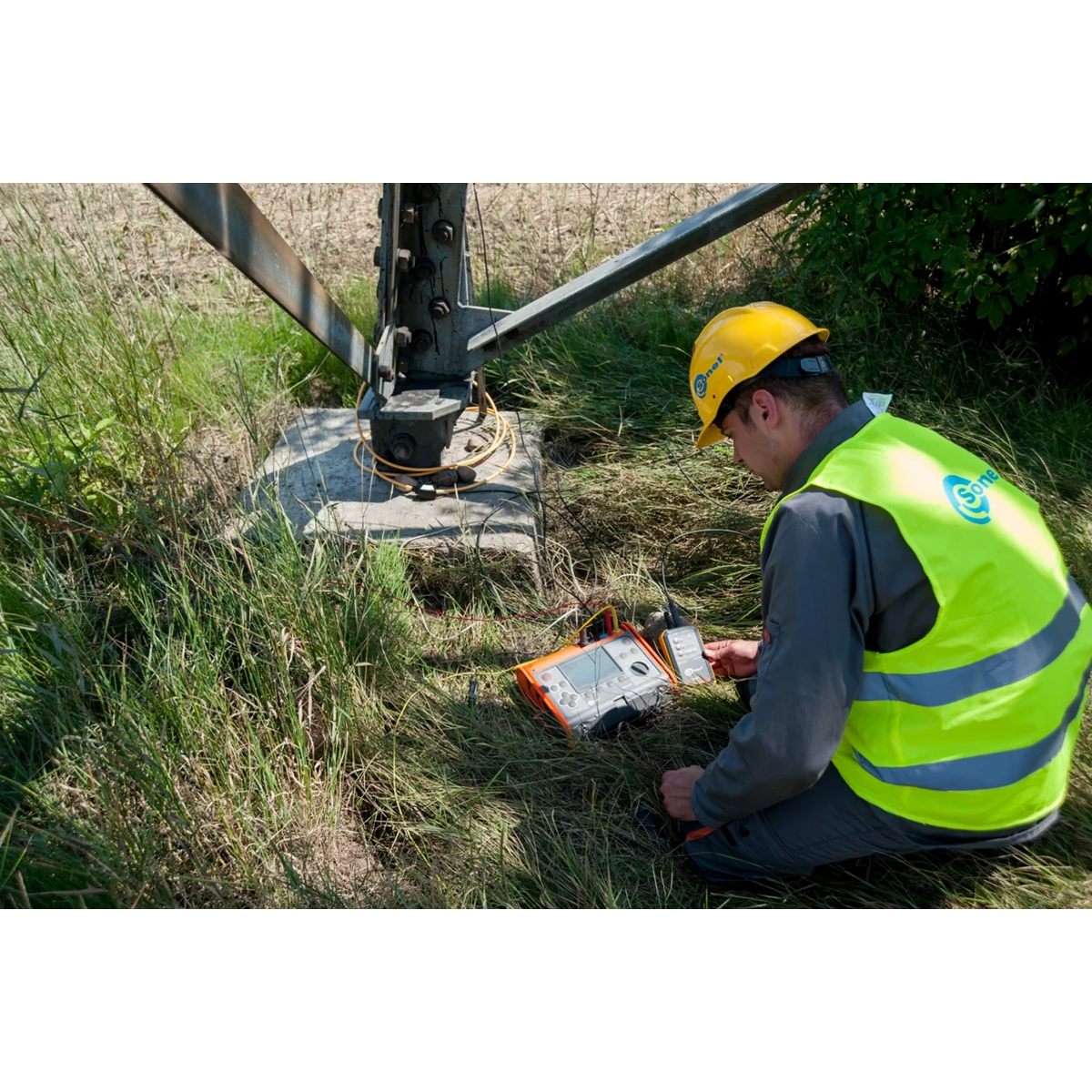

Mittels des Adapters ERP-1 kann die Erdungsmessung mit flexiblen Zangen erfolgen. Das ist z.B. bei Freileitungsmasten von Vorteil, weil man Leiterseile nicht abschalten und Prüfanschlüsse nicht öffnen muss. Mit dem von uns entwickelten Algorithmus können die Richtung von Strom für einzelne Messungen überprüft und Schäden, wie z.B. verrosteter Bandeisen, gefunden werden.

Eigenschaften

Die verfügbaren Messverfahren ermöglichen eine komplexe Überprüfung von Betriebs- und Schutzerdungen. Die Kalibrierungsfunktion der Messleitungen eliminiert den Einfluss deren Widerstandes auf das Ergebnis. Das ist aber nicht alles.

• Die 4-Leiter-Messmethode bedeutet eine sehr genaue Messung erwarteter sehr niedriger Widerstandswerte – das eliminiert den Widerstand der Leitung, die das Messgerät mit dem Erder verbindet.
• Die Widerstandsmessung von Erdungs- und Ausgleichleitern mit Strom von über 200 mA erfüllt die Anforderungen der Norm EN 61557-4.
• Vor der Messung überprüft das Messgerät, ob eine zu hohe Störspannung nicht auftritt, was ein Anzeichen für weitere Unregelmäßigkeiten sein kann.

Speicher und Ergebnisse

Die Ergebnisse können im Gerätespeicher abgelegt werden. Der Speicher ist in 10 Datenbanken mit je 99 Zellen aufgeteilt, von denen jede einer Messung entspricht. Die Ergebnisse lassen sich einfach in die Software Sonel Reader zur Archivierung oder Analyse und Auswertung übertragen.

Die drahtlose Bluetooth-Schnittstelle ermöglicht die Übertragung der Messergebnisse in die Software Ihres PC und Mobiltelefons mit der App Sonel MRU Mobile. Somit können Sie die Daten nicht nur archivieren, sondern auch direkt von der Messstelle elektronisch senden.
