Viking 1 TOR 16mm2 PE-Stecker 037174

local index:

TES067LEGR

Catalog number:

037174

EAN code:

3245060371746

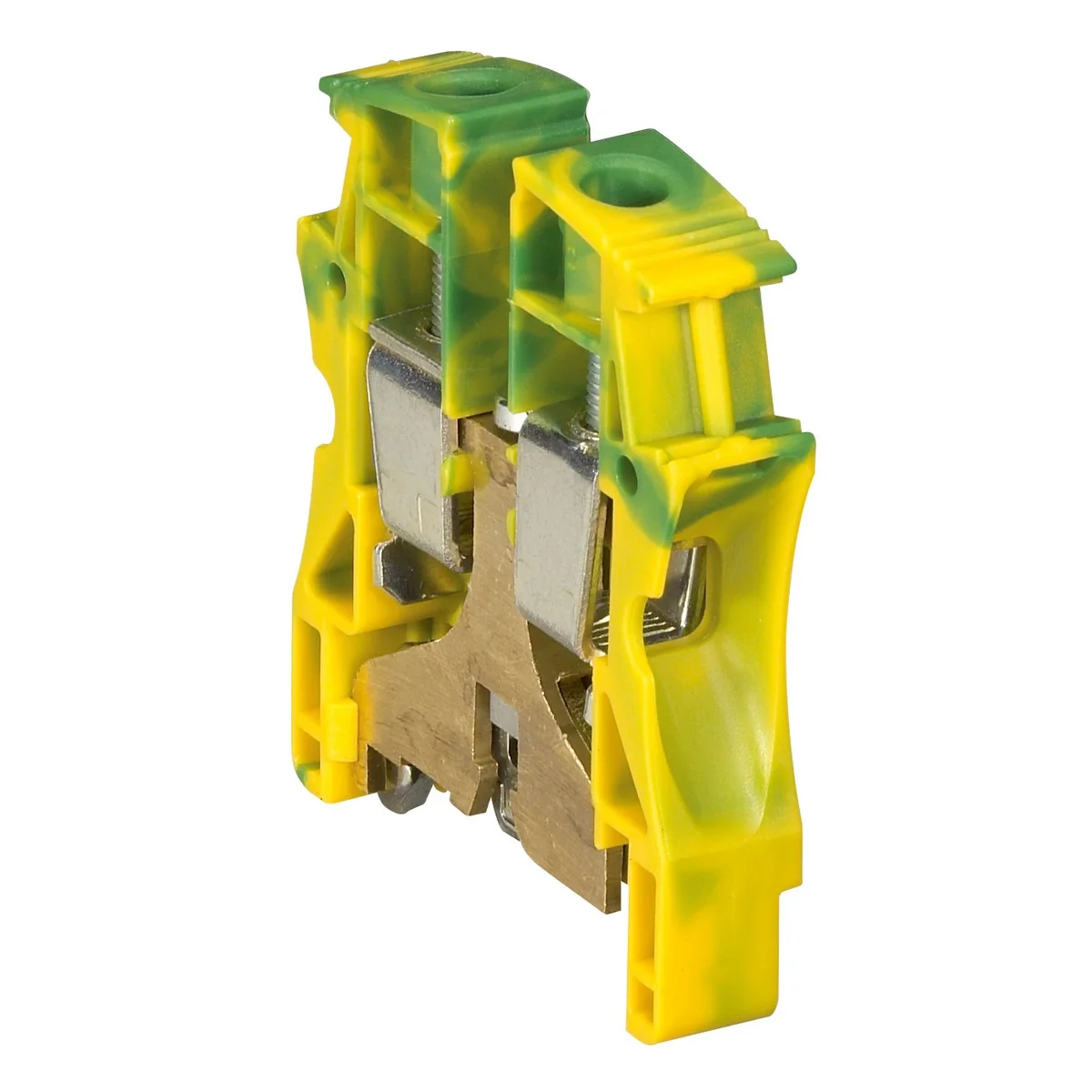

Click on the photo to enlarge

Manufacturer: LEGRAND

Farbe: Gelbgrün

See full description

zł

brutto / pcs. (including VAT 23%)

Dostępne up to 4 weeks

On request

Choose your wholesaler

Choose

Quantity pcs. (multiplicity: 1 )

Add to inquiry

Add to clipboard

Ask about the product

Product description Technical data Manufacturer details Bulk packaging Files to download

Product description

Viking 3 Schraubverbinder
Elektrische Steckverbinder werden verwendet, um elektrische und
mechanische Verbindungen von zwei Kupferdrähten (Drähten und Kabeln) herzustellen
Zur Montage auf einem symmetrischen TH35-Träger mit einer Tiefe
7,5 mm und 15 mm (nach PN-EN 60715)
Zwei Überbrückungspunkte für Verbindungsbrücken zum Potenzialausgleich, für Reihenklemmen bis 8 mm Breite

Reihenklemmen für Schutzschaltungen

Parameter

Reihenklemmen für Schutzschaltungen
Einkreisig - 1 Eingang / 1 Ausgang
Metallsockel
Schraubenlose Schienenmontage, für Reihenklemmen bis 10 mm Breite
PEN-Reihenklemmen ab 10 mm2
Isolierkörper: Polyamid. Temperaturbereich: von -30°C bis 100°C
Farbe: gelbgrün
Nennquerschnitt: 16,0 mm2
Querschnitt des starren Leiters (Draht): von 1,5 bis 25,0 mm2< Leiter Querschnitt (Schnüre): von 4,0 bis 16,0 mm2
Breite: 12 mm

Technical data

Farbe

Gelbgrün

PKWIU

27.12.40.0

Other technical data

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse

1.5 ... 25 mm²
Anschließbarer Leiterquerschnitt eindrähtig

1.5 ... 25 mm²
Bemessungsstrom In

76 A
Ausführung elektrischer Anschluss 1

Schraubanschluss
Anzahl der Etagen

1
Montageart

Hutschiene TH35
Betriebstemperatur

-5 ... 40 °C
Höhe

63 mm
Explosionsgeprüfte Ausführung "Ex e"

Ja
Farbe

grün/gelb
Klasa palności materiału izolacyjnego zgodnie z UL94

V2

Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse

4 ... 16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig

4 ... 16 mm²
Bemessungsspannung

800 V
Ausführung elektrischer Anschluss 2

Schraubanschluss
Anzahl der Klemmstellen je Etage

2
Werkstoff des Isolierkörpers

Thermoplast
Breite

12 mm
Tiefe

54.5 mm
Abschlussplatte erforderlich

Ja
Etagen intern gebrückt

Nein

Manufacturer details

Manufacturer

Legrand Polska Sp. z o.o.
Address

57-200 Ząbkowice Śląskie Waryńskiego 20 Polska
E-mail

info@legrand.com.pl

Bulk packaging

A kind of package	Pudełko	Karton	Paleta
Quantity	10 pcs.	100 pcs.	1200 pcs.
Weight (kg)	0,611	6,510	78,120
Volume (m3)	0,001	0,012	0,419
Width (m)	0,064	0,253	1,200
Length (m)	0,076	0,184	0,349
Depth (m)	0,172	0,268	1,000
