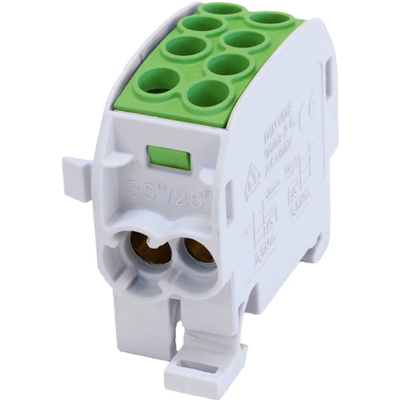

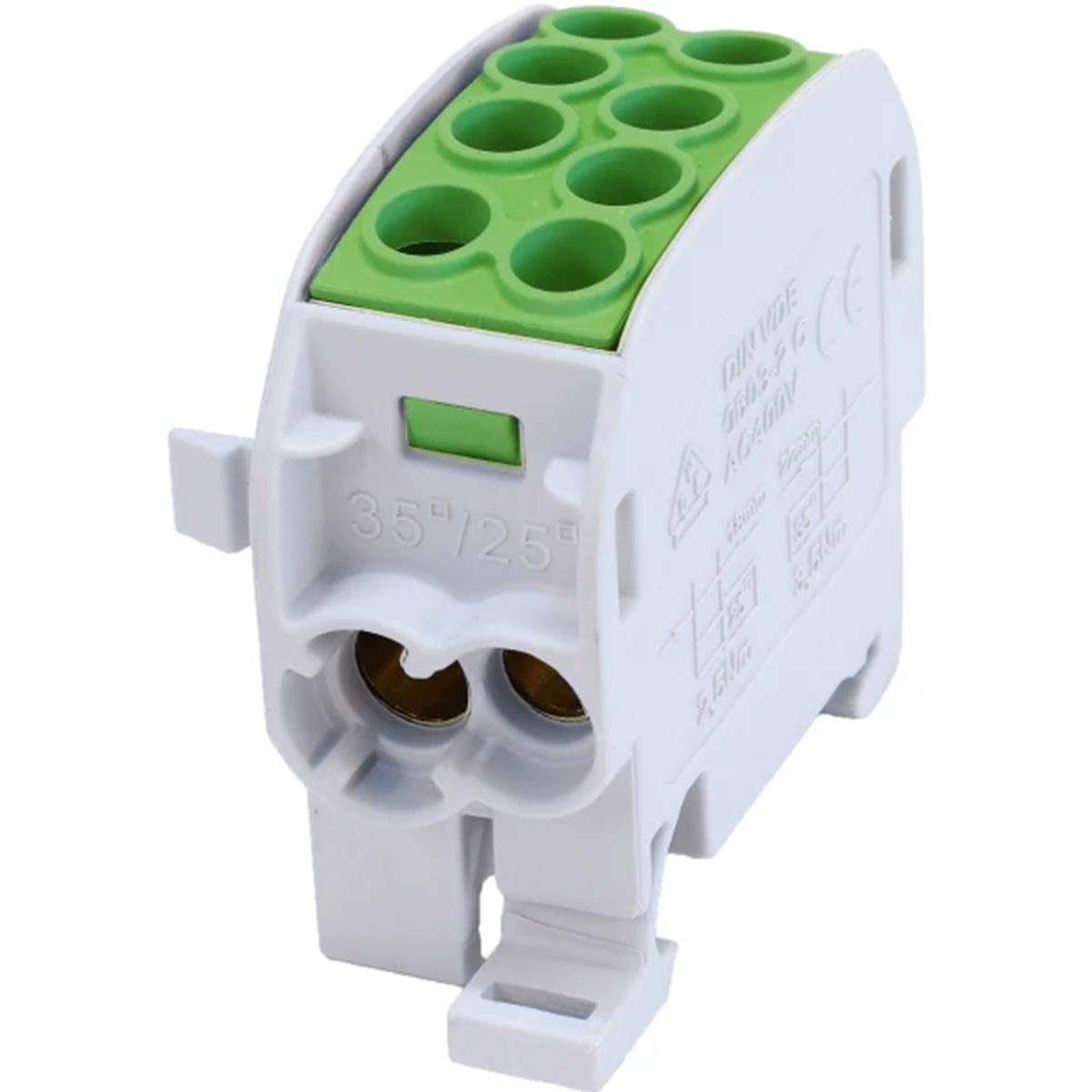

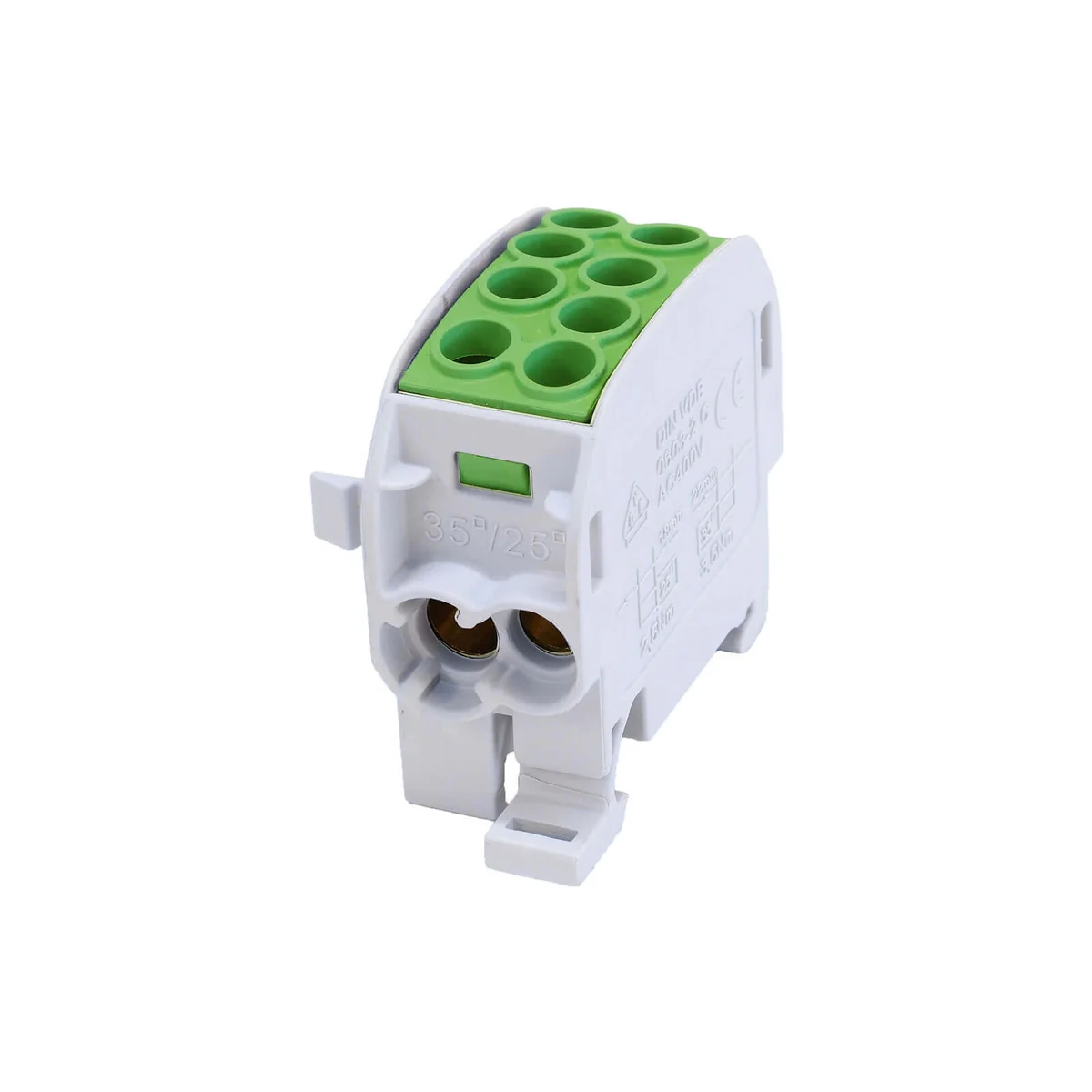

Verteilerblock - Abzweig SCB 35-Cu einpolig 80210 SIMBLOCK grün 81504005

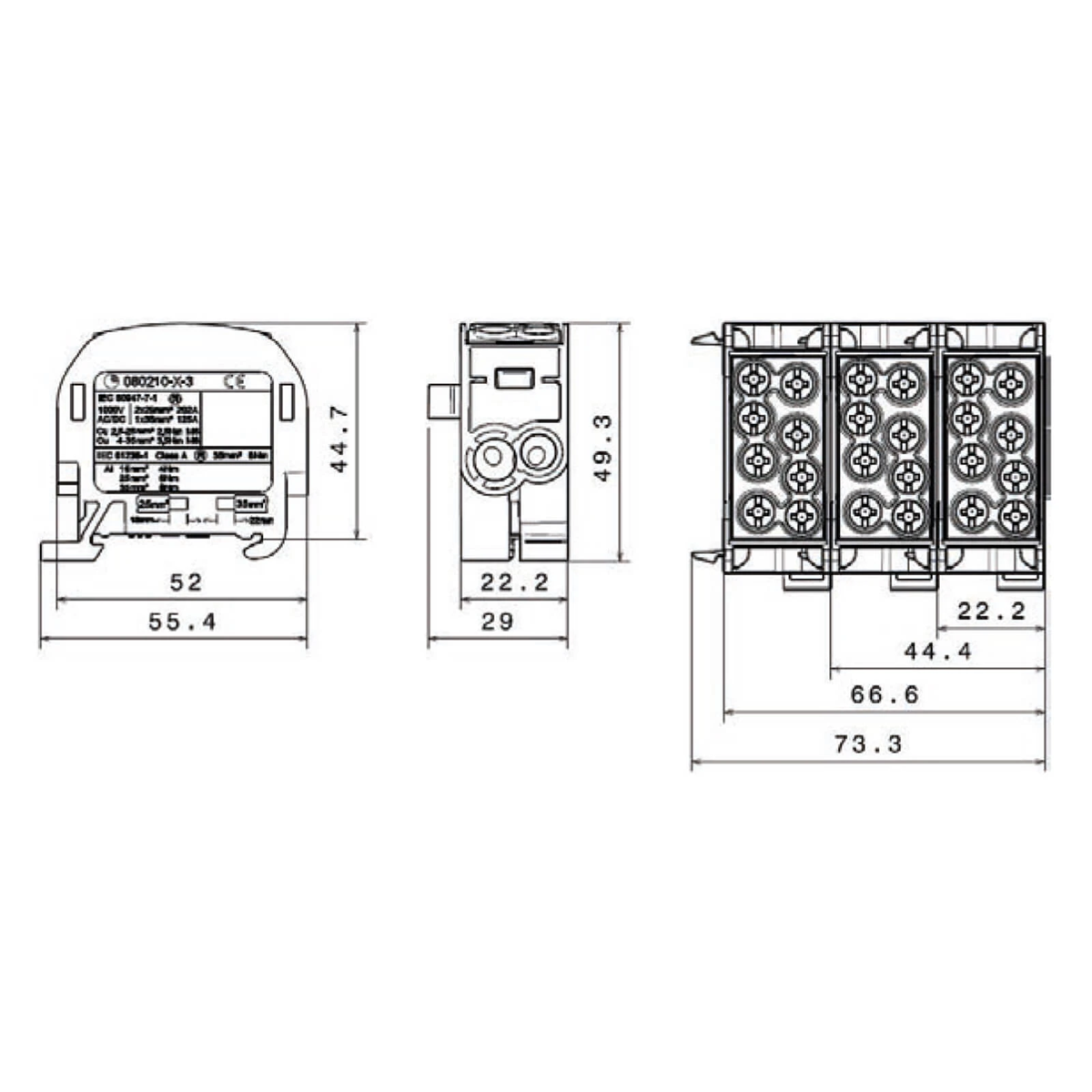

SCB ist ein sehr wichtiger Verteilerblock, mit dem der Installateur beim Anschluss von Stromkabeln in Geräten und Objekten in Kontakt kommen sollte. Bei diesem Produkt können wir Kabel von 2,5 mm2 bis 70 mm2 und Kabel mit Aderendhülse von 1,5 mm2 bis 50 mm2 anschließen. Das Merkmal, das SCB-Blöcke von allen anderen ähnlichen Produkten auf dem polnischen Markt unterscheidet, ist ihre Breite. Bei SCB 25 beträgt sie nur 17,8 mm. Diese Abmessung ermöglicht, umgerechnet auf die Länge einer Standard-TS 35-Schiene, die in Anschlussschränken und Schalttafeln verwendet wird, die Installation einer größeren Anzahl von SCBs in einer Reihe. Dies ist von großer Bedeutung, wenn der für Verteiler- und Abzweigblöcke vorgesehene Platz in jedem Schaltschrank genutzt werden soll. Dadurch hat der Installateur mehr Möglichkeiten, Kabel frei zu verlegen. Ein weiterer Vorteil ist die Haltbarkeit der Klemmen, die die Kabel im SCB-Kern blockieren. Jedes in die SCB eingelegte Kabel wird mit zwei Madenschrauben befestigt. Mit einem passenden Schraubendreher lässt sich ein Kabel mit einem bestimmten Querschnitt dauerhaft im innovativ gestalteten Kern fixieren. Das Design des SCB-Gehäuses verhindert ein Herausfallen der Schrauben. Alle SCBs können in Abschnitten angeschlossen werden, wobei drei-, vier- und fünfpolige SCBs zusätzlich sowohl horizontal als auch vertikal installiert werden können. Diese Möglichkeit, die SCB in Anschlussschränken und Schalttafeln zu platzieren, wird jeder Installateur zu schätzen wissen, der bei seiner Arbeit mit Platzmangel konfrontiert ist. Verteiler- und Abzweigblöcke können auch von Verteilern und Betreibern von Stromnetzen zum Verbinden von Objekten verwendet werden.

Eigenschaften:

• Produkte für Aluminium- oder Kupferleiter ausgelegt
• Kompakte und robuste Bauweise
• Gehäuse schützt vor versehentlichem Berühren spannungsführender Teile
• Erhebliche Einsparungen für den Anwender dank optimiertem Messingkörper
• Einsatz für AC-/DC-Spannungen
• Modulares System, stapel- und verbindbar
• Schnellere Installation durch vereinfachte Schraubmontage, unverlierbare Schrauben am Kunststoffgehäuse und Wegfall zusätzlicher Halteelemente

Anwendungsgebiete:

• Maschinenbau
• Produktionsanlagen
• Automatisierung
• Schaltanlagen
• Windkraftanlagen
• Solartechnik
• Elektromobilität

Modulbauweise:

• Konstruktion verhindert das Herausfallen der Schrauben
• Gehäuse schützt vor versehentlichem Fingerkontakt mit aktiven Teilen
• Jede Ader wird mit zwei Madenschrauben befestigt
• Einzigartiges Kerndesign
• Abgerundete Kanten
• Offener Befestigungsbereich
• Modulares System, ermöglicht abschnittsweisen Anschluss
• Geeignet für Al- und Cu-Leitungen
• Montage auf TS 35-Schiene (horizontal)
• Montage auf TS 35-Schiene (vertikal)

Zertifikate, Konformität und Sicherheit:

• IEC 60947-7-1
• IEC 61238-1 (Klasse A)
• DIN VDE 0603-3-1
• UL-1059 / CSA C22.2 Nr. 158-10
