Durchgangsklemme SET AAP11 6/1,5/24C 2506370000

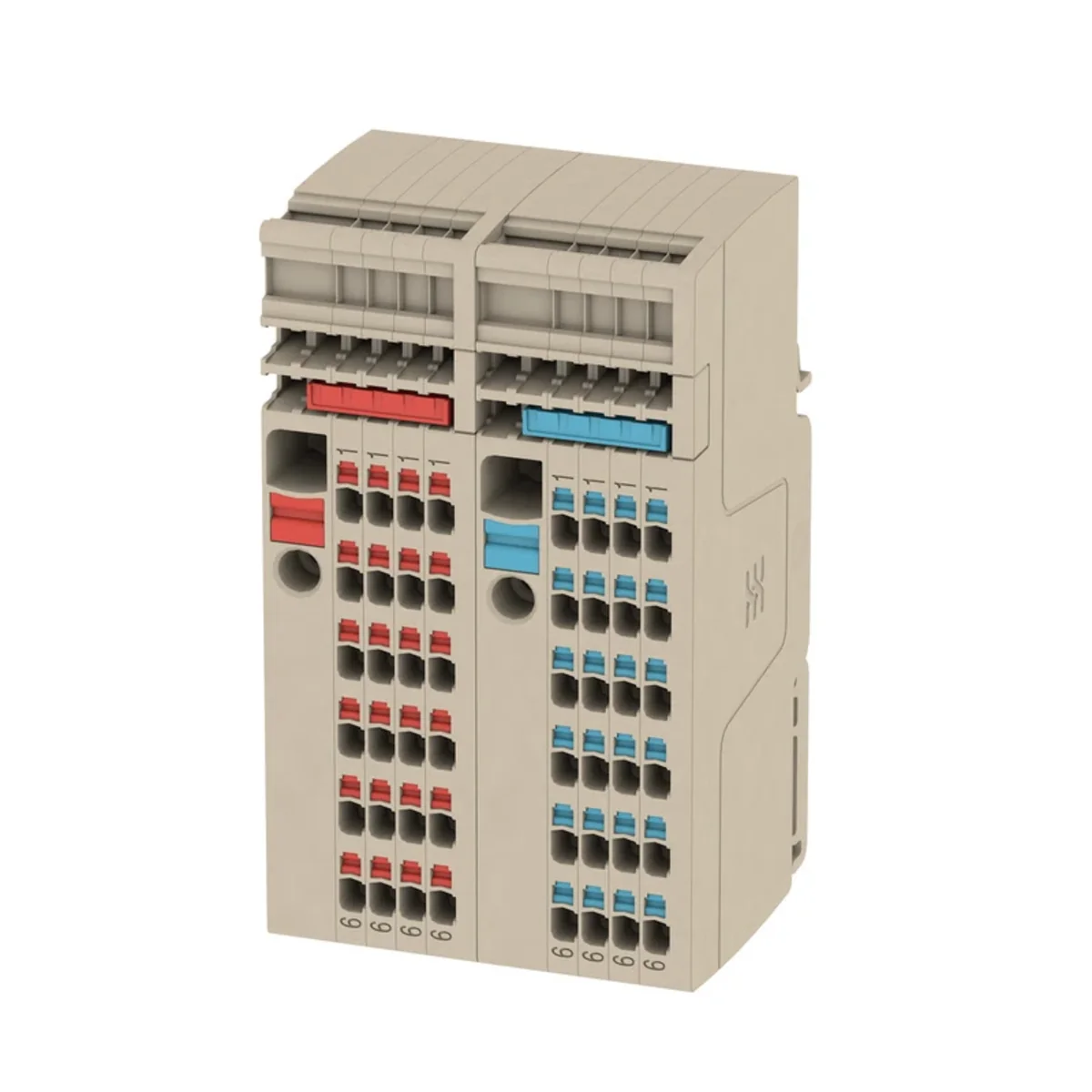

Name: Durchgangsklemme SET AAP11 6/1,5/24C
Brand: WEIDMULLER
SKU: TES207WEID
Price: 168.15 PLN
Availability: BackOrder

Místní index:

TES207WEID

Katalogové číslo.:

2506370000

EAN kód:

4050118520750

Kliknutím na obrázek jej zvětšíte

Výrobce: WEIDMULLER

Tiefe [mm]: 47

Überspannungskategorie: III

Farbe: Beige

Zobrazit celý popis

Cena:

168,15 zł

brutto / kusů.

(včetně DPH 23%)

do 4 týdnů

Na zakázku

Množství kusů.

(vícenásobné:

)

Přidat do žádosti o cenovou nabídku

Přidat do schránky

Vytisknout

Dotaz na výrobek

Popis produktu Technické údaje Podrobnosti o výrobci

Popis produktu

Durch Klemmenblock SET AAP11 6/1,5/24C

Temperaturen

Lagertemperatur	-25 °C...55 °C
Langzeitgebrauchstemperatur, min.	-60 ° C
Dauergebrauchstemperatur, max.	130 °C

Allgemeines

< td >Schiene < td>Trageschiene

Standards	Gemäß IEC 60947-7-1
TS 35
Montagetipp	Tragschiene
Drahtanschlussgröße AWG, min.	AWG 22
Drahtanschlussgröße AWG, max.	AWG 8
Montageart	eingepresst
Montagetipp
Offene Seiten	Rechte Seite
Montageart	TS 35

Crimpdrähte (nächste Verbindung)

Abisolierlänge, fortlaufende Verbindung	8 mm
Kreuzen Sie die Drahtverbindungen AWG, nächste Verbindung, max.	AWG 14
Querschnitt der Aderanschlüsse AWG, nächster Anschluss, min.	AWG 26
Querschnitt der Aderanschlüsse, Feindraht, nächster Anschluss, max.	1,5 mm
Kabelanschlussquerschnitt, feindrähtig, nächster Anschluss, min.< /td>	0,5 ;mm
Kabelanschlussquerschnitt, massiv, durchgehende Verbindung, max.	1,5 mm
Kabelanschlussquerschnitt, eindrähtig, Folgeanschluss, min.	0,5mm
Kabelanschlussquerschnitt, mehrdrähtig, Weiteranschluss, max.	1,5mm
Kabelanschlussquerschnitt, mehrdrähtig, Reihenschaltung, min.	0,5 mm< /td>
Verbindungsart, Reihenschaltung	PUSH IN
Klemmzone, nächste Verbindung, max.	1,5 mm
Klemmzone, nächste Verbindung, min.	0,14 mm
Blattgröße, sequentielle Verbindung	0,4 x 2,0 mm
Verbindungsrichtung der weiteren Verbindung	oben
Kabelanschlussquerschnitt, feindrähtig mit Ende DIN 46228/1 Kabelverschraubung, weiterer Anschluss, max.	1mm
Kabelanschlussquerschnitt, feindrähtig mit DIN 46228 Kabelende /1, distaler Anschluss, min.	0,5 mm
dimensionierter Querschnitt der distalen Verbindung	1,5 mm

Bewertungen

Messbereich	6 mm²
Nennspannung	500V< /td>
Nennstrom	41 A
Strom bei max. Draht	41 A
Standards	Gemäß den Anforderungen von IEC 60947-7-1
Volumenwiderstand nach IEC 60947-7-x	0,78 mΩ
Bemessungsstoßspannung	6 kV< /td>
Verlustleistung nach IEC 60947-7-x	1,31 W
Überspannungskategorie	III
Kontaminationsgrad	3

Systemparameter

< td>Anzahl der Ebenen < td>Schiene

Abschlussplatte erforderlich	Nein
Anzahl der Potenziale	2
1
Anzahl der Terminals pro Level	50
Anzahl der Potenziale in einer Reihe	2
Ebenen intern überbrückt	Nein
PE-Anschluss	Nein
TS 35
N-Funktion	Nein
PE-Funktion	Nein
PEN-Funktion	Nein
