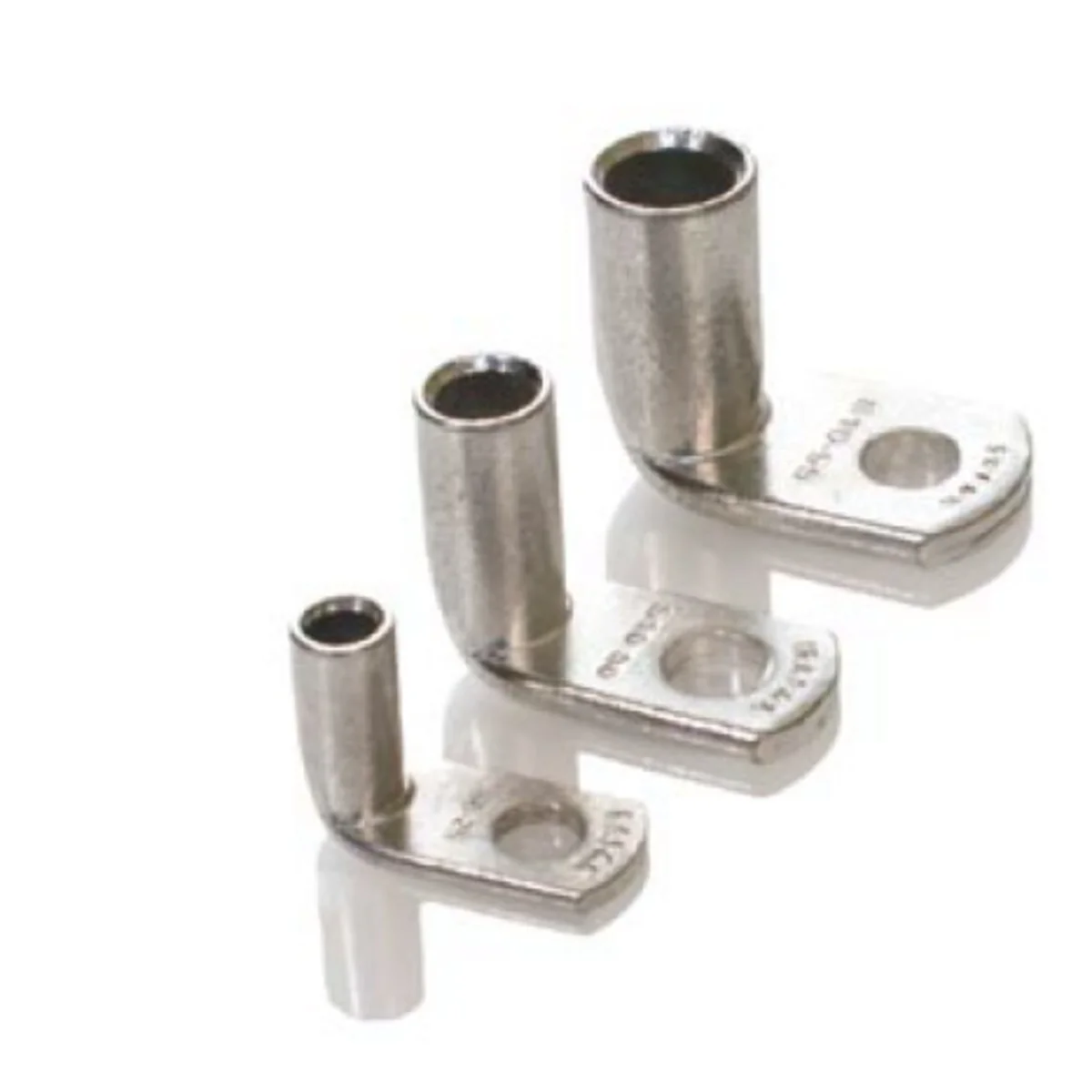

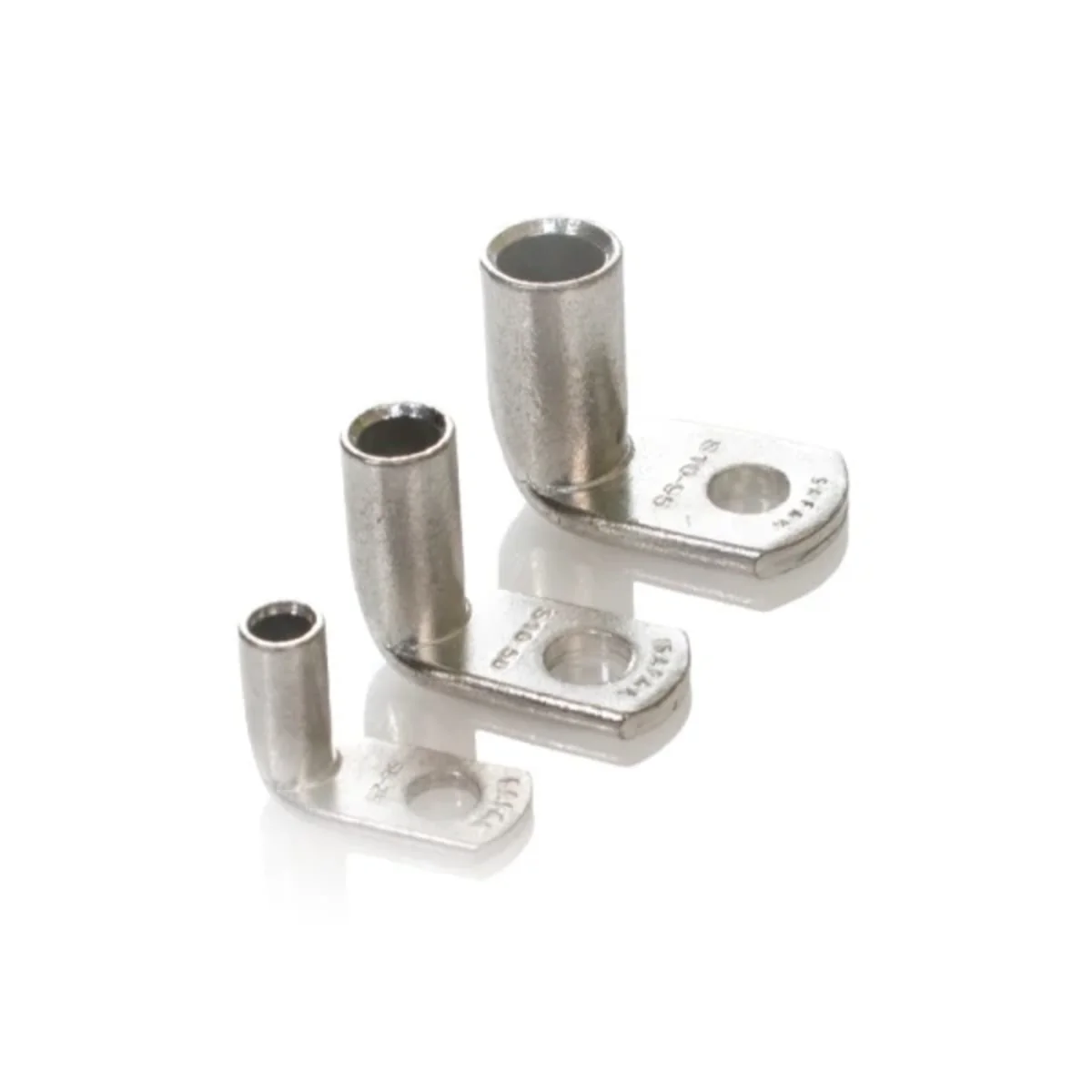

90° abgewinkelte Kupferöse, verzinnt 120mm² für M10-Schraube SE90-12010

Rohrkabelschuhe aus Kupfer (verzinnt) der Serie SE90 zum Crimpen. Sie ermöglichen den Abschluss von Kupferkabeladern und werden dort eingesetzt, wo das kommende Kabel senkrecht (im 90°-Winkel) beispielsweise mit einer Schaltanlage, einer Sammelschiene oder einem anderen Gerät mit einer Schraubklemme verbunden werden muss. Die Verwendung von SE90-Ringkabelschuhen erhöht die Sicherheit und Haltbarkeit dieser Verbindungsart. Im Gegensatz zu Lötverbindungen verringert die Verwendung von Ringkabelschuhen die Gefahr einer Überhitzung von Drähten und Isolierungen. Beim Crimpen von Sektorleitern sollten diese in „rund“ umgeformt werden.

Alle von TRYTYT vertriebenen Kupfer-Ringkabelschuhe durchlaufen einen zusätzlichen Prozess des Härtens und Brennens bei 700 °C. Durch diesen Vorgang werden eventuelle Verunreinigungen aus dem Spitzenmaterial entfernt. Gehärtete Anschlüsse sind im Gegensatz zu nicht gehärteten Anschlüssen beim Crimpen weniger anfällig für Risse und Mikrorisse und weisen daher bessere Arbeitsparameter auf.

Die Wirksamkeit des Crimpens (Befestigung des Anschlusses am Kabel) hängt davon ab die Verwendung eines geeigneten Werkzeugs und einer dem Querschnitt angepassten Matrize.
