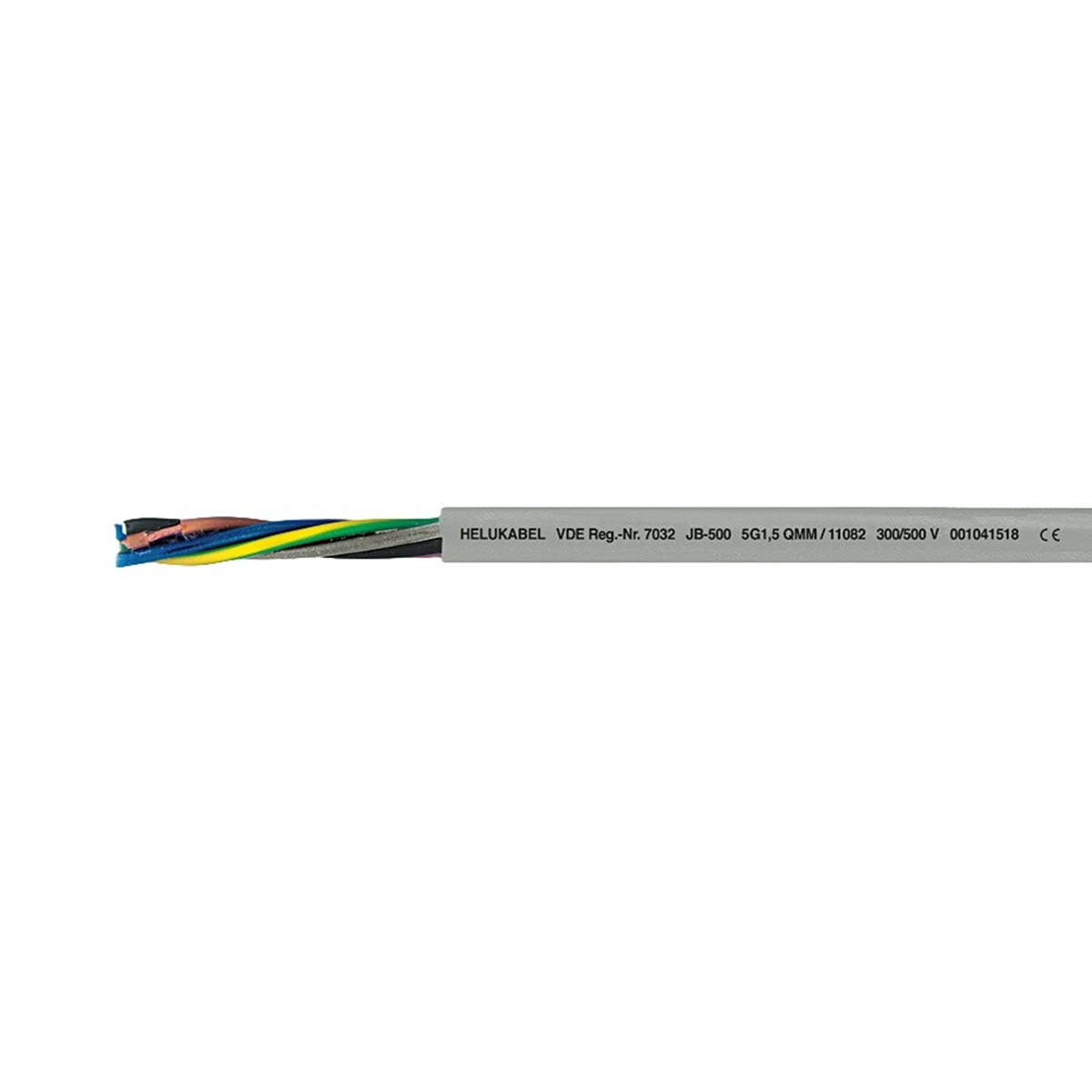

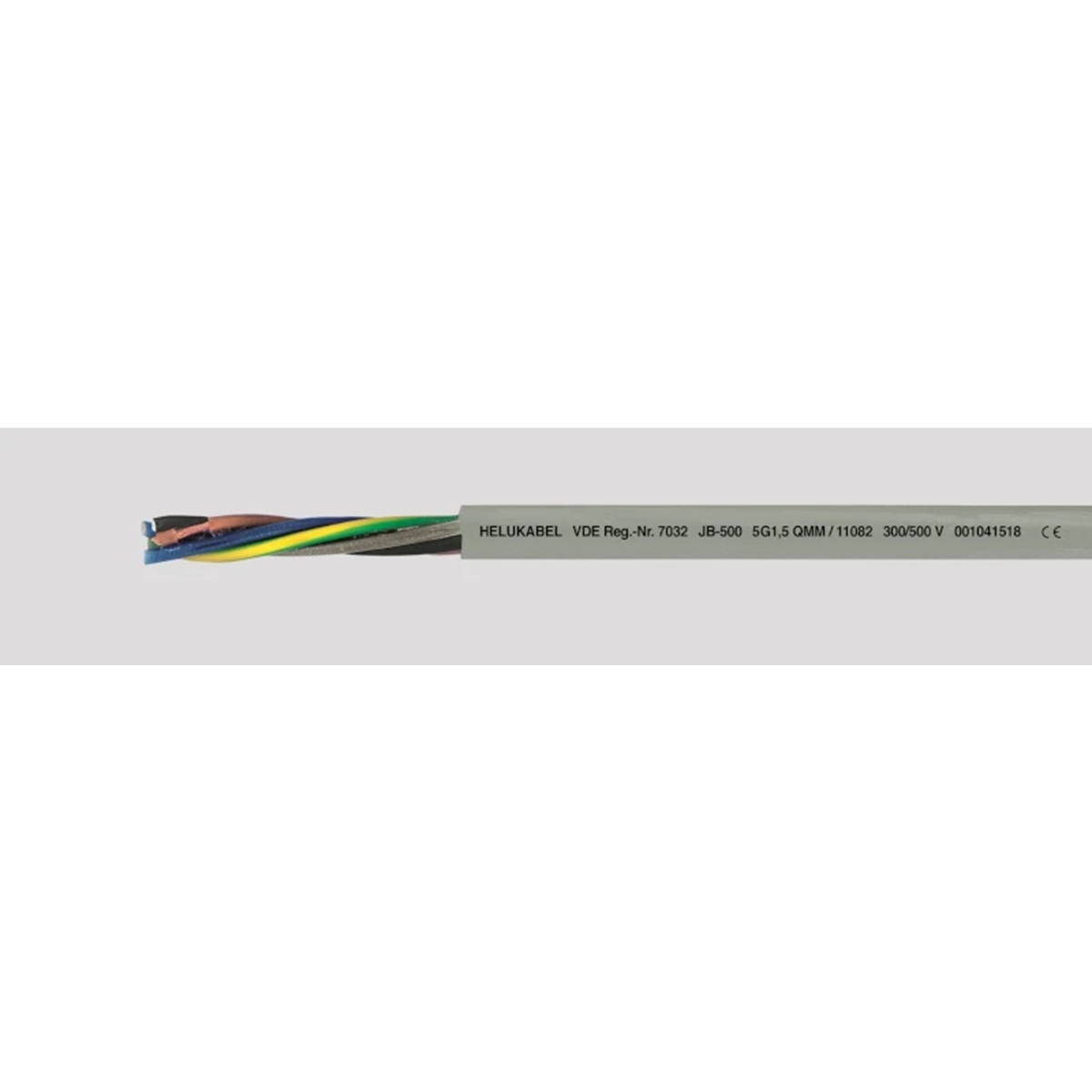

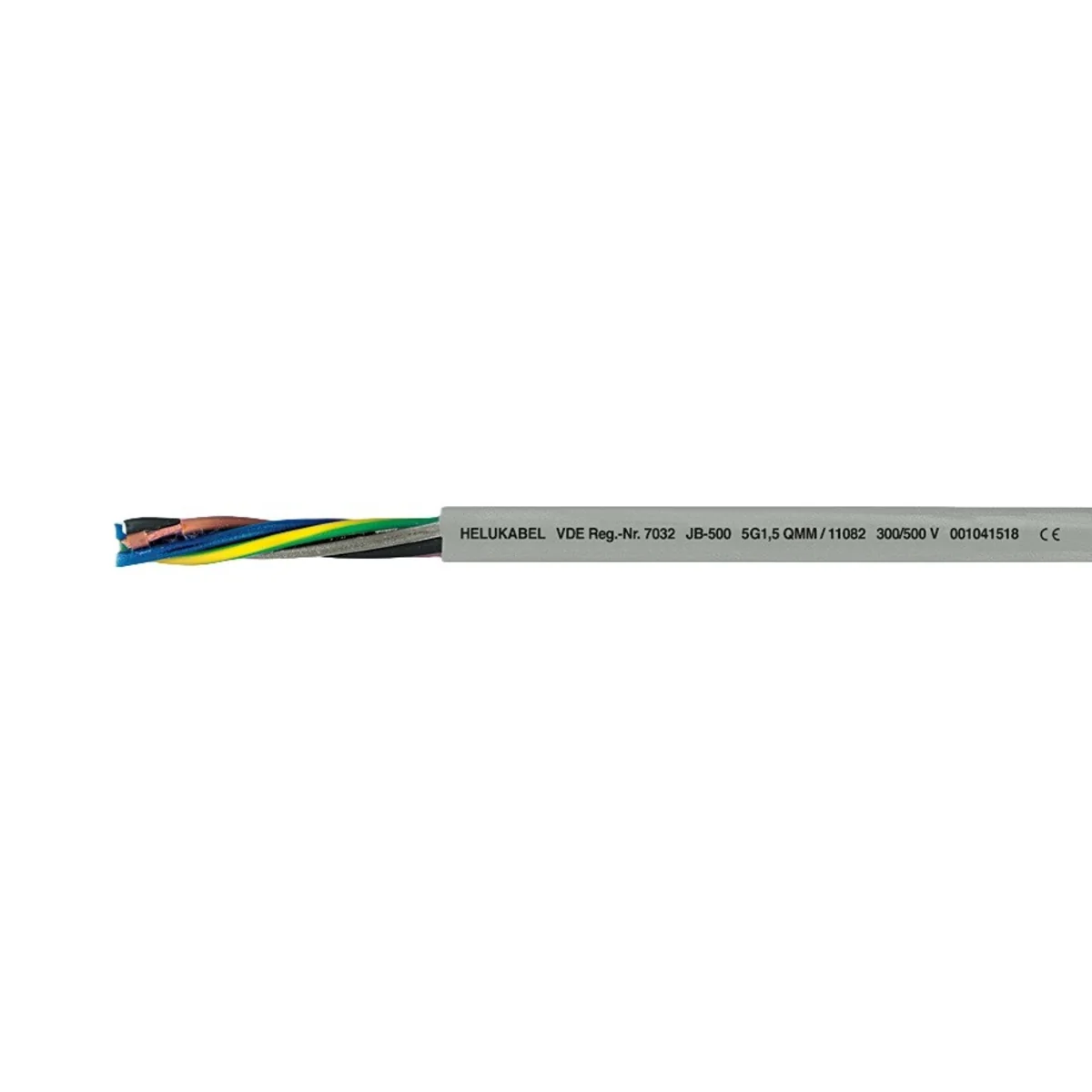

Flexibles Steuerkabel OB-500 2Xx,5 QMM 11001

Flexibles Steuerkabel

Technische Daten:

• Kabel nach DIN VDE 0285-525-2-11/ DIN EN 50525- 2-11
• Temperaturbereich
  • flexibel   –15°C bis +80°C
  • stationär  –40°C   bis +80°C
• Betriebsspannung U0/U 300/500 V
• Test Spannung  4000V
• Durchbruchspannung min. 8000 V
• Isolationswiderstandi min. 20 MOhm x km
• Mindestbiegeradius
  • ​​​​​​flexibel 7,5 x Ø Kabel
  • für feste Installation 4 x Ø

    Aufbau:

    • Blanker Kupferleiter, mehrdrähtig nach DIN VDE 0295 Kl. 5, BS 6360 Kl. 5 und IEC 60228 Kl. 5
    • Aderisolierung hergestellt aus Spezial-PVC Z 7225
    • Adern eingefärbt nach JB/OB-Farbcode, siehe: Farbtabelle
    • Gelbgrüner Schutzleiter (ab 3 Adern)
    • Adern parallel verdrillt
    • Außenmantel aus Spezial-PVC, TM2 nach DIN VDE 0207-363-4-1/DIN EN 50363-4-1
    • Farbe grau (RAL 7001 )
    • Meteriertes Kabel
    • Über 5 Adern gemäß VDE-Reg-Nr

    Anwendungsbereich:

    Verwendet mit mittlere mechanische Belastung für flexible Verbindungen, bei denen keine Zugspannungen auftreten. Normalerweise in trockenen, feuchten und nassen Räumen verlegt, jedoch nicht im Freien. Wird in der Maschinenbau-, Metallurgie- und Klimaindustrie sowie zur Steuerung, Signalisierung und Messung an Förderbändern und technologischen Linien eingesetzt. Schützende Vene nahe der äußeren Dura.
