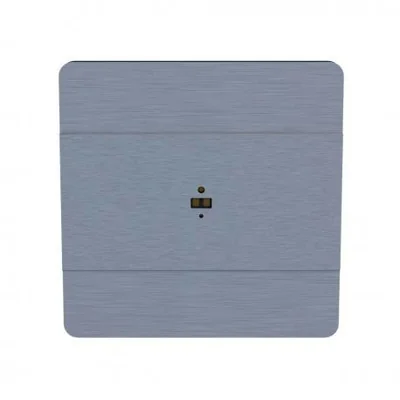

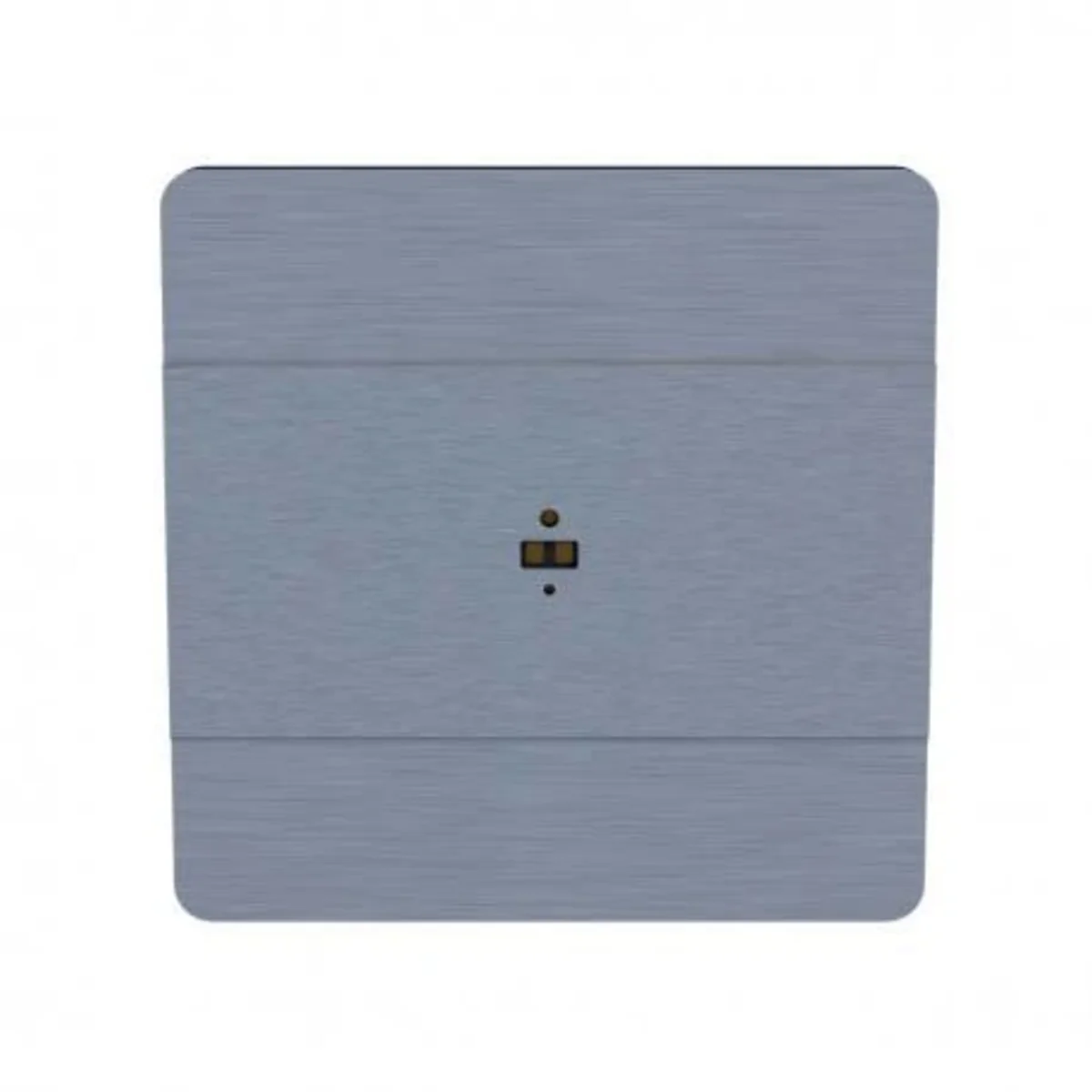

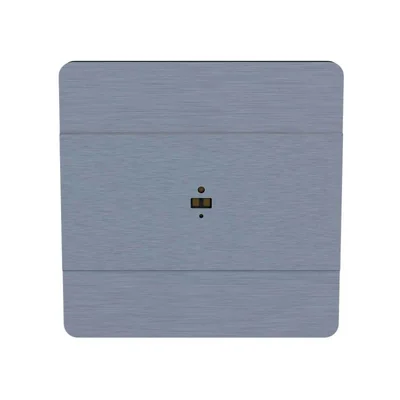

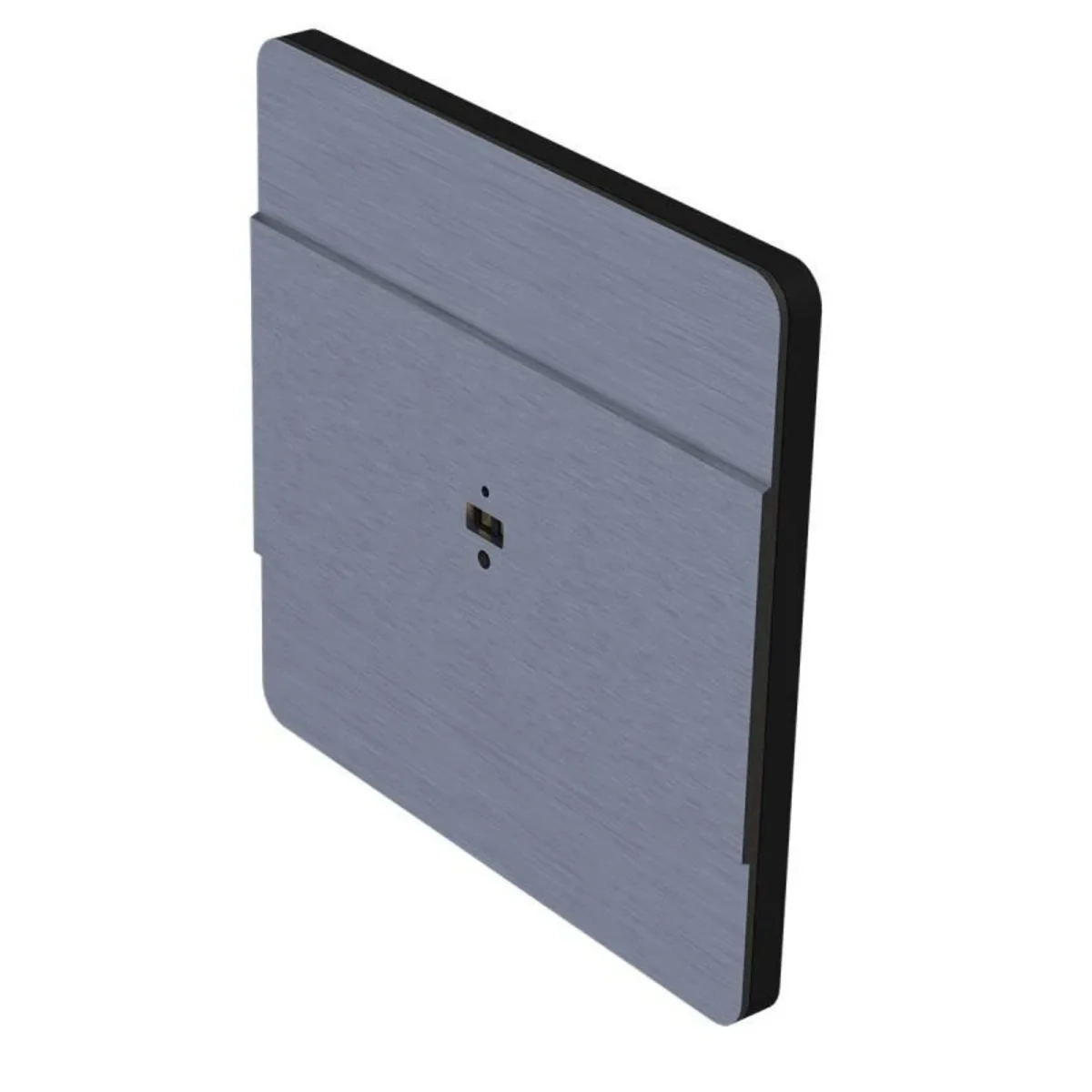

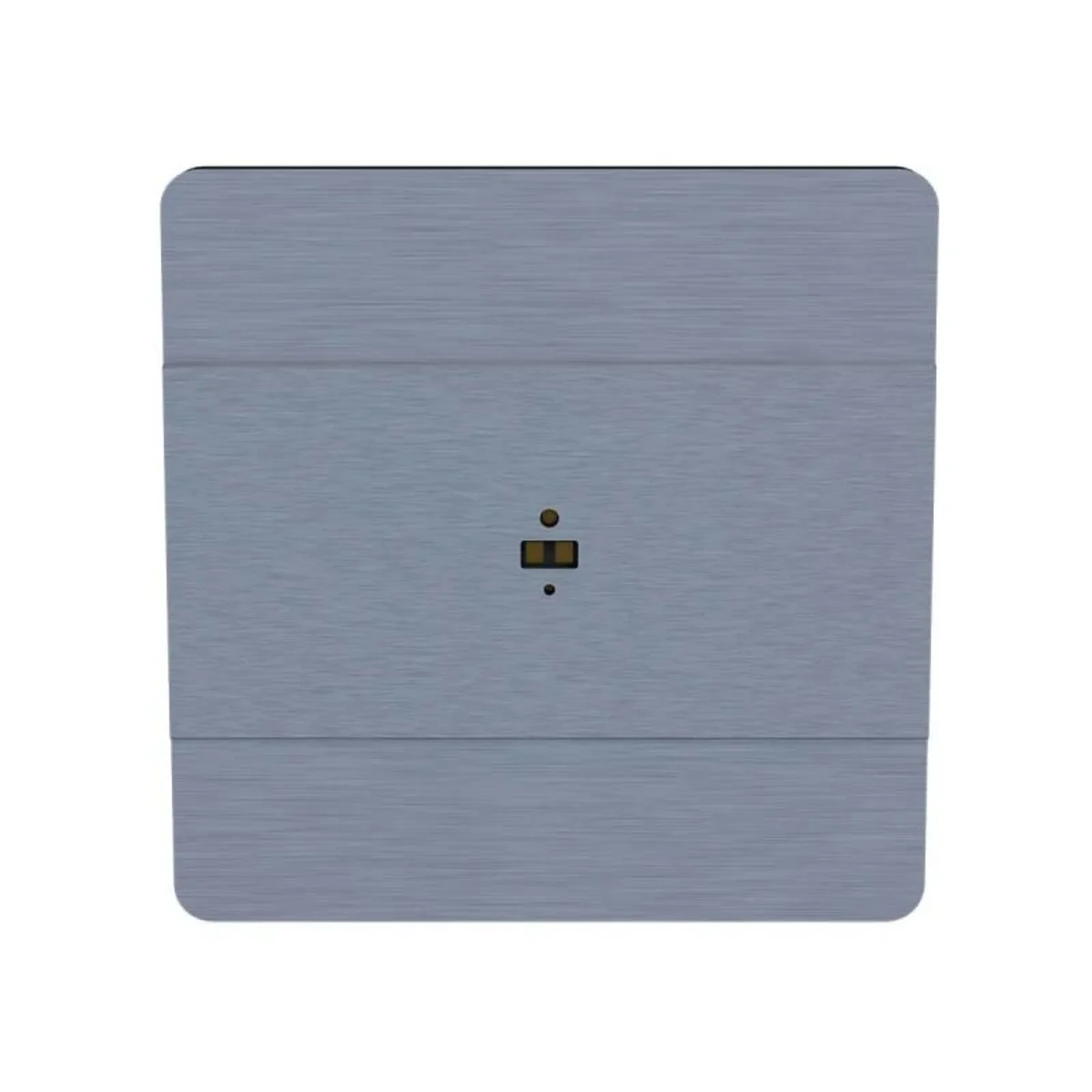

DRL-60 ist einToF-Laser-Abstandssensor. Schaltet die Beleuchtung von Fluren und Treppenhäusern automatisch ein.

Bedienung des Laser-Bewegungssensors DRL-60-230

DRL-60-230 ist ein Laser-Abstandssensor zur direkten Steuerung von 230V AC-Beleuchtungsstromkreise, insbesondere nur in Fluren und Treppenhäusern.

Da das Steuerelement hier ein separater Relaiskontakt ist, kann dieser Sensor auch für die Integration in jede Hausautomation verwendet werden.< br /> Das Funktionsprinzip beruht auf der Emission eines Lichtstrahls und der Messung der Verzögerung des zurückkommenden Lichts infolge der Reflexion an einem Hindernis. Auf dieser Grundlage ist es möglich, die Entfernung des Hindernisses genau zu bestimmen, die dann mit der eingestellten Erfassungsreichweite verglichen wird. Voraussetzung für das Einschalten des Lichts ist das Vorhandensein eines Hindernisses in einer Entfernung, die kleiner als die eingestellte Erfassungsreichweite ist Die Helligkeit liegt unter dem am Sensor eingestellten Wert.
Diese Lösung eignet sich hervorragend zum Einschalten von Beleuchtungskreisen, z. B. auf offenen Treppen, bei denen es wichtig ist, dass der Sensor nur die Anwesenheit auf der Treppe erkennt und alles ignoriert, was draußen passiert sie.

Funktionen des Laser-Distanzsensors DRL-60-230

ToF (Time of Flight) Laser-Distanzsensor;
Erkennungsreichweite einstellbar im Bereich von 0,1 bis 2 m;
Helligkeitssensor verhindert das Einschalten des Lichts bei hoher Helligkeit;
Einstellbare Zeit, um das Licht beizubehalten ein;

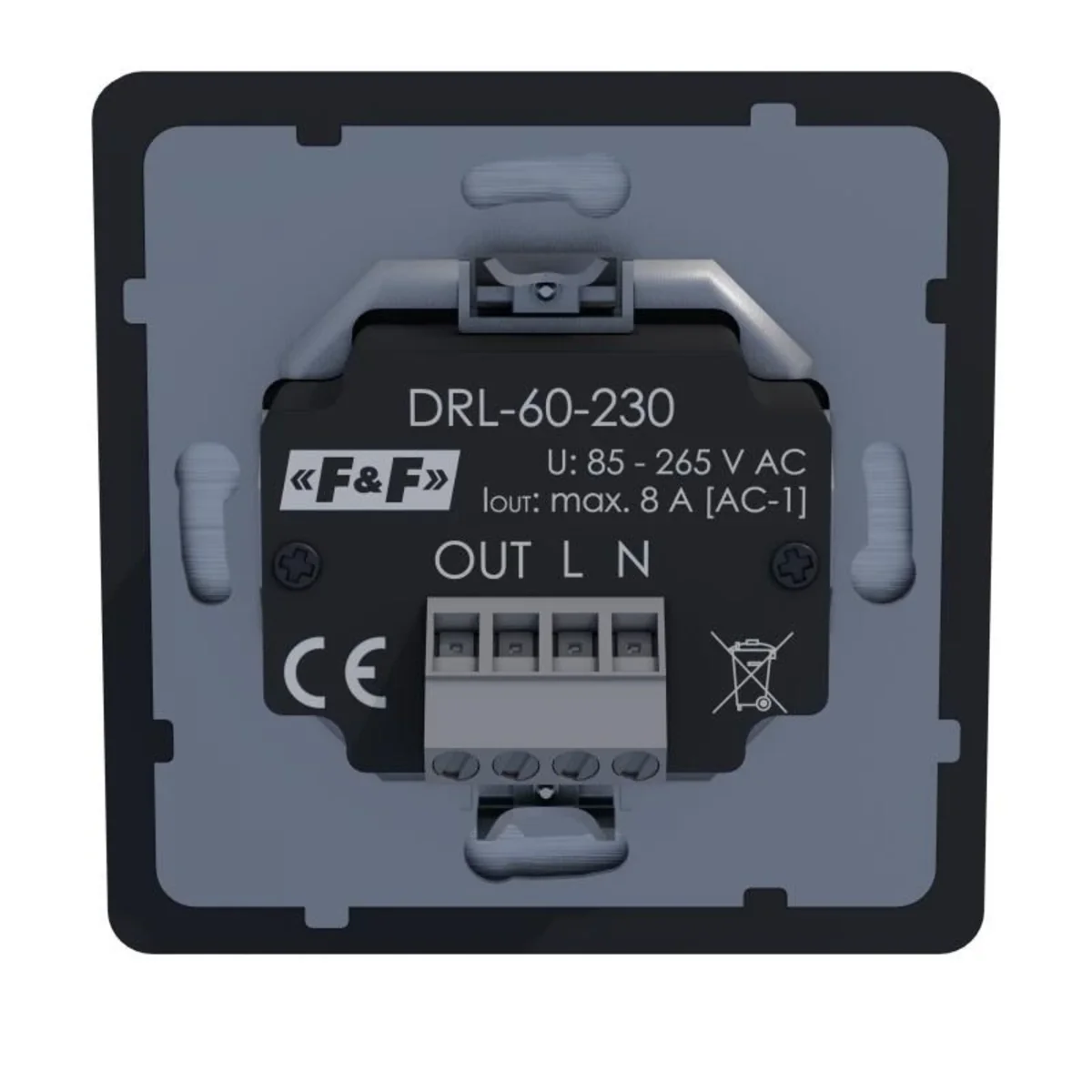

Getrennter Relaisausgang ermöglicht die direkte Steuerung von 230-V-Stromkreisen oder die Integration in jede Hausautomation;
Möglichkeit der direkten Steuerung von Stromkreisen mit einer Last von bis zu 8 A (AC). -1);
Kleine Größe, Montage in einer Box ø60 mm;
» LED zur Anzeige des Betriebszustands des Sensors;
» Thermischer Schutz gegen Überschreitung der zulässigen Temperatur im Gehäuseinneren.
