Stern-Dreieck-Set SDAINLM55(RDC24) 55A 30kW 100421

Lokaler Index:
ATR016MOEL
Katalognummer:
100421
EAN-Code:
4015081003983
Hersteller: EATON
Nennleistung für 230V [kW]: 15
Nennleistung für 400V [kW]: 30
Nennleistung für 500V [kW]: 37
Preis:
883,20 €
brutto / stk.
(inklusive MwSt 23%)
Lieferung in 3h
bis zu 4 Wochen (Arbeitstage)
Abholung in 1 Stunde
Menge stk.
(mehrere:
1
)
Zur Zwischenablage hinzufügen
Drucken

Produktbeschreibung

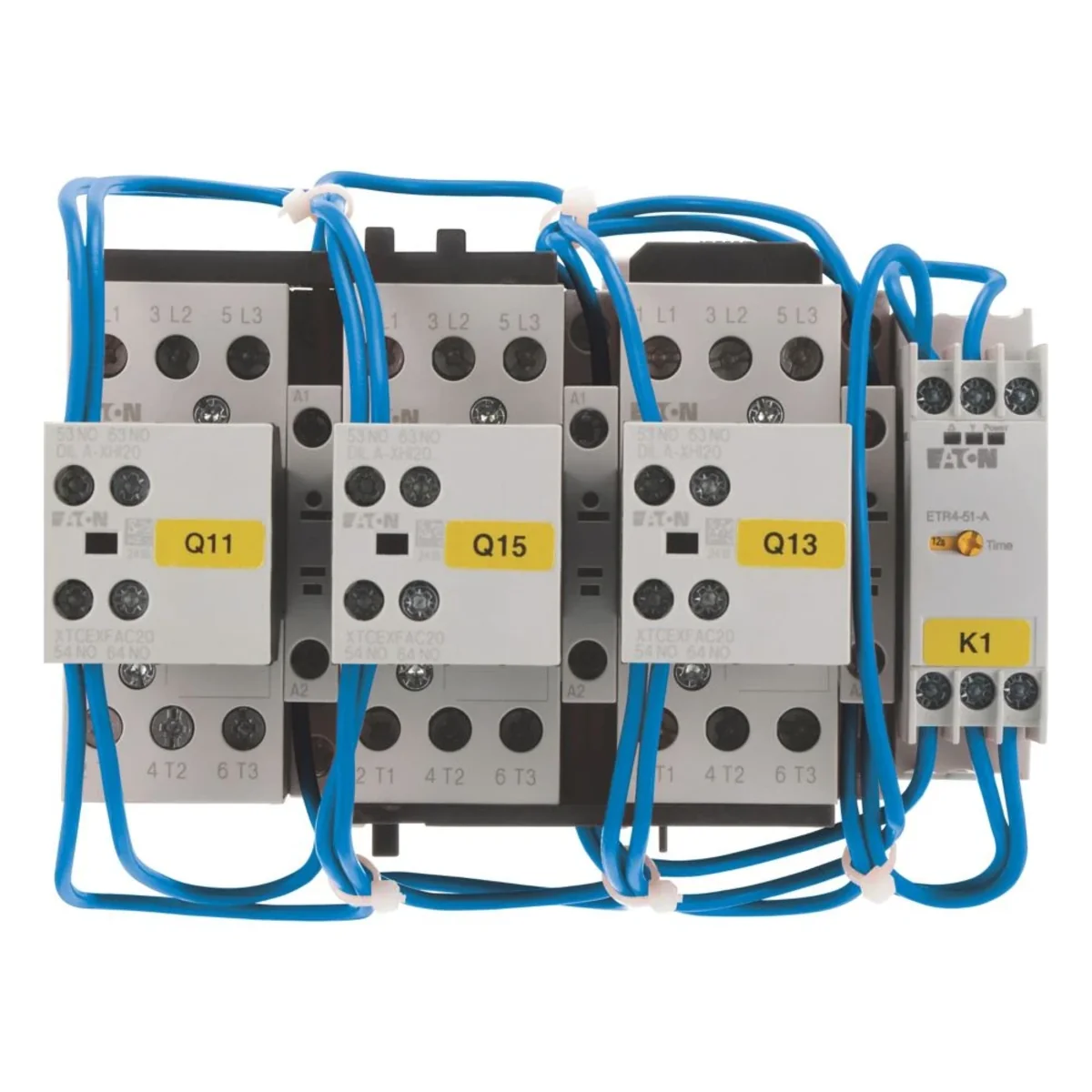

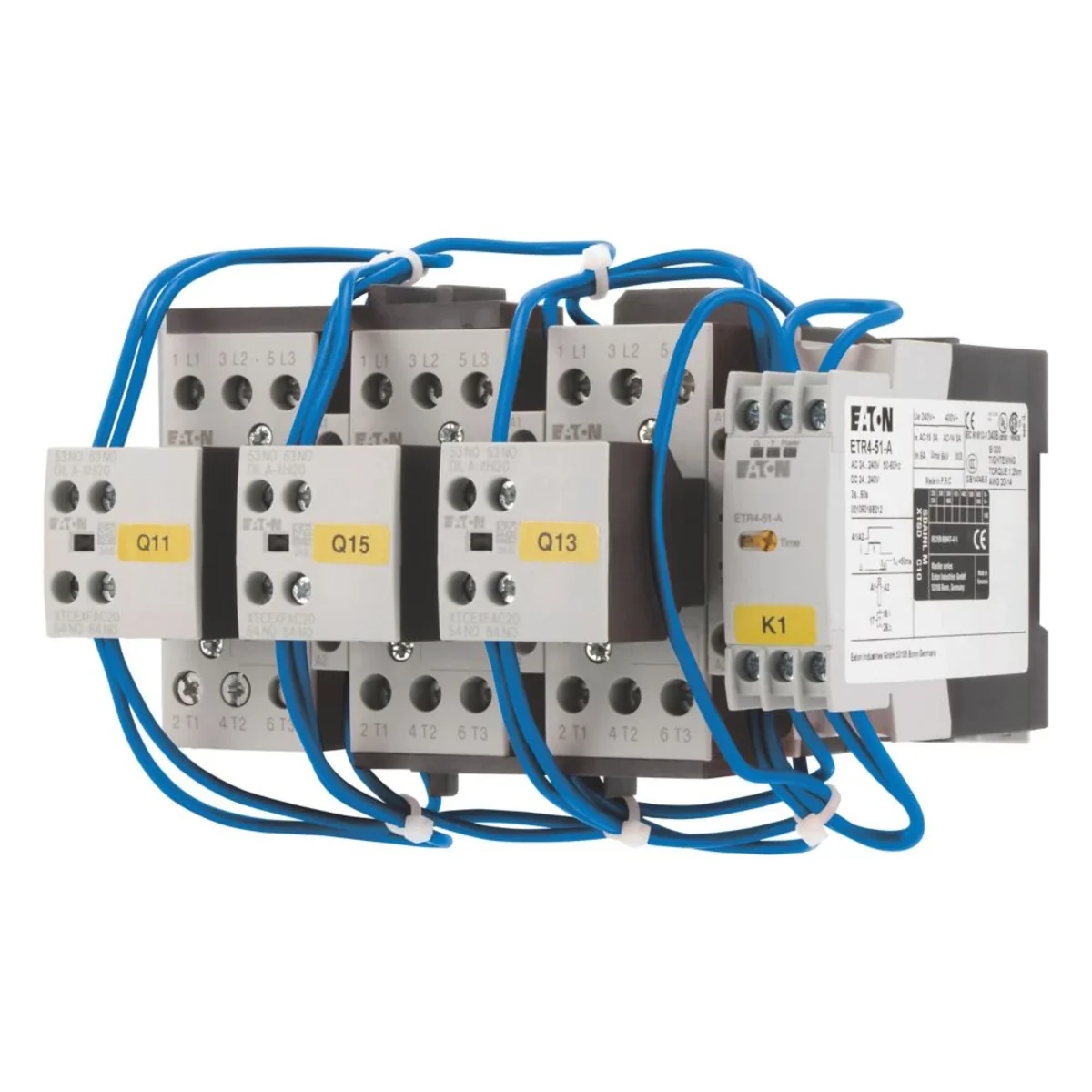

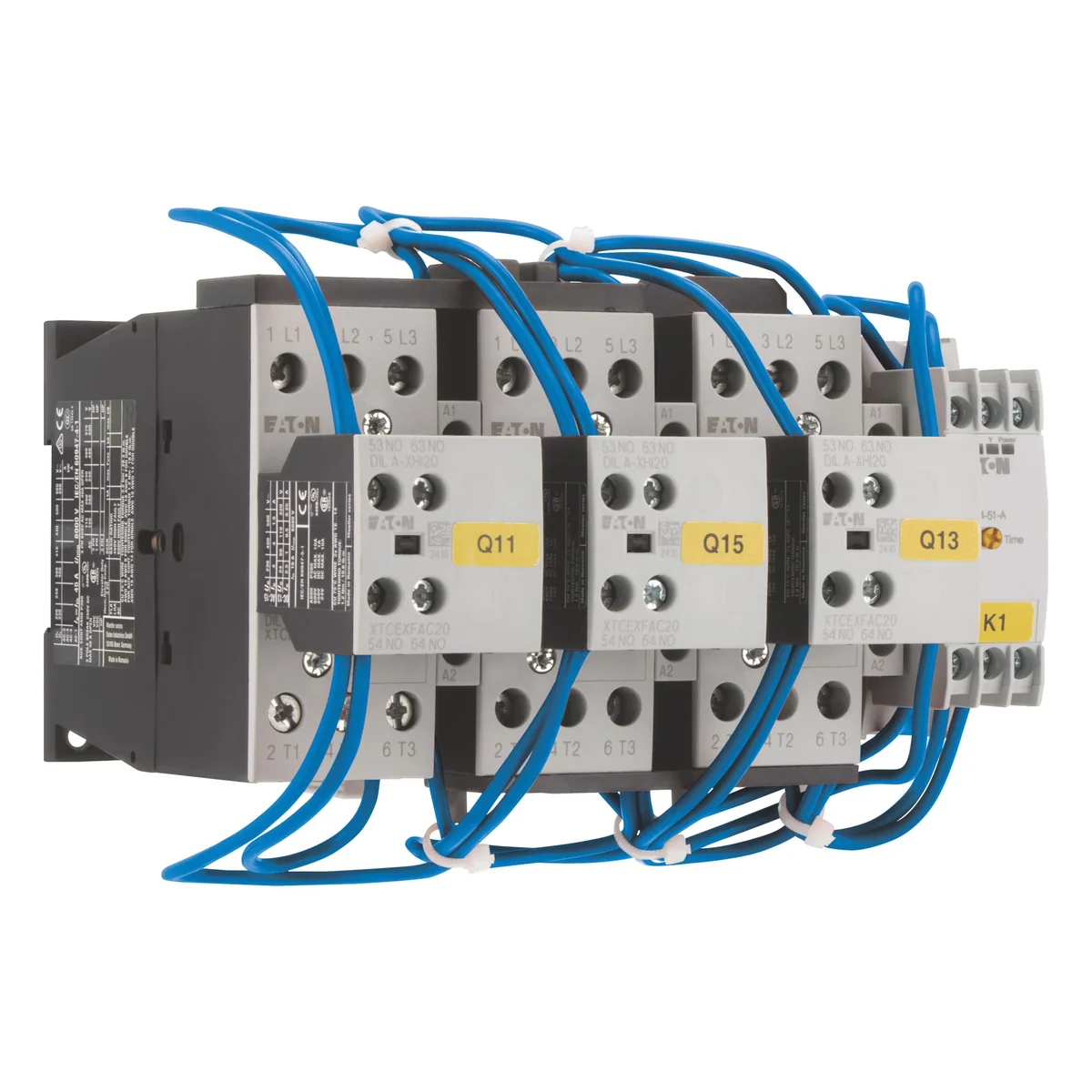

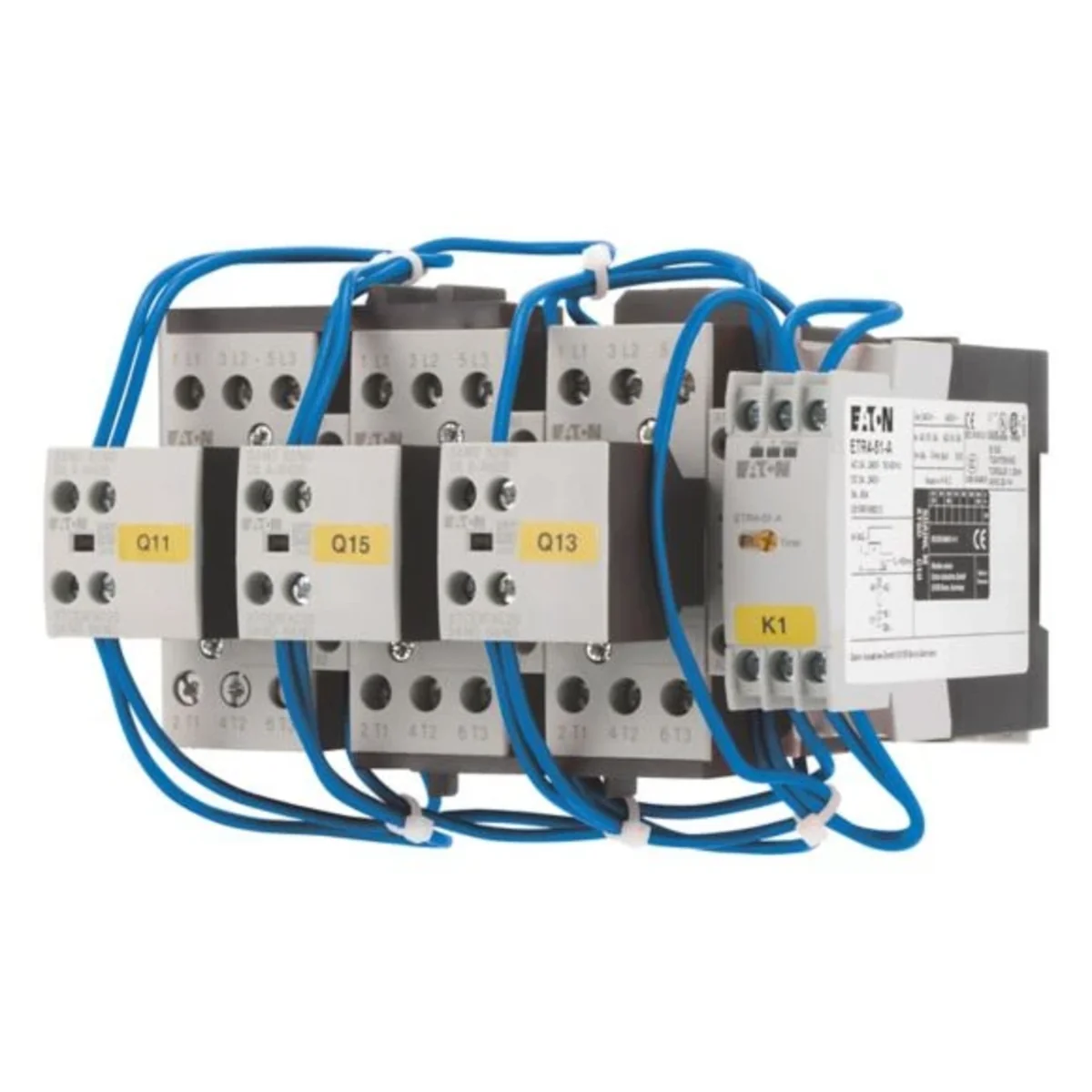

Schützkombinationen zum Starten eines Stern-Dreieck-Motors, Schalthäufigkeit: max. 30 Starts/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Starten, Stoppen während des Betriebs, Bemessungsbetrieb Strom AC-3 380 V 400 V: Ie= 55 A, Max. Nennleistung der Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 15 kW, 380 V 400 V: P= 30 kW, 500 V: P= 37 kW, 660 V 690 V: P= 30 kW, max. Schaltzeit: 20 s, Startspannung: 24 V DC, Stromart AC/DC: DC-Betrieb, Kombinationskomponenten Netzschütz Q11: DILM32 -10 , + DILA-XHI20, Dreieckschütz Q15: DILM32-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM25-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Auch geeignet für Motoren der Energieeffizienzklasse IE3. IE3-kompatible Geräte sind mit dem entsprechenden Logo auf der Verpackung gekennzeichnet.

Technische Daten

  • Nennleistung für 230V [kW]
    15
  • Nennleistung für 500V [kW]
    37
  • Nennstrom [A]
    55
  • Nennleistung für 400V [kW]
    30
  • Nennleistung für 690V [kW]
    30

Weitere technische Daten

  • Funktion
    Stern-Dreieck-Schütz
  • Bemessungssteuerspeisespannung Us bei AC 60 Hz
    0 ... 0 V
  • Spannungsart zur Betätigung
    DC
  • Bemessungsbetriebsstrom Ie bei AC-3, 400 V
    55 A
  • Znamionowa moc pracy NEMA
    0 kW
  • Anzahl der Schließer als Hauptkontakte
    9
  • Schutzart (IP)
    IP00
  • Bemessungssteuerspeisespannung Us bei AC 50 Hz
    0 ... 0 V
  • Bemessungssteuerspeisespannung Us bei DC
    24 ... 24 V
  • Bemessungsbetriebsstrom Ie bei AC-1, 400 V
    55 A
  • Bemessungsbetriebsleistung bei AC-3, 400 V
    30 kW
  • Anzahl der Öffner als Hauptkontakte
    0
  • Anschlussart Hauptstromkreis
    Schraubanschluss
  • Tragschienenmontage möglich
    Nein

Hersteller-Details

  • Hersteller
    EATON ELECTRIC SP. Z O.O.
  • Adresse
    80-299 UL. GALAKTYCZNA 30
  • Steueridentifikationsnummer
    5841022327

Großpackungen

Eine Art Paket Skrzynia
Menge 1 stk. 1 stk.
Gewicht (kg) 1,930 2,104
Volumen (m3) 0,002 0,006
Breite (m) 0,158 0,244
Länge (m) 0,138 0,187
Tiefe (m) 0,095 0,140
