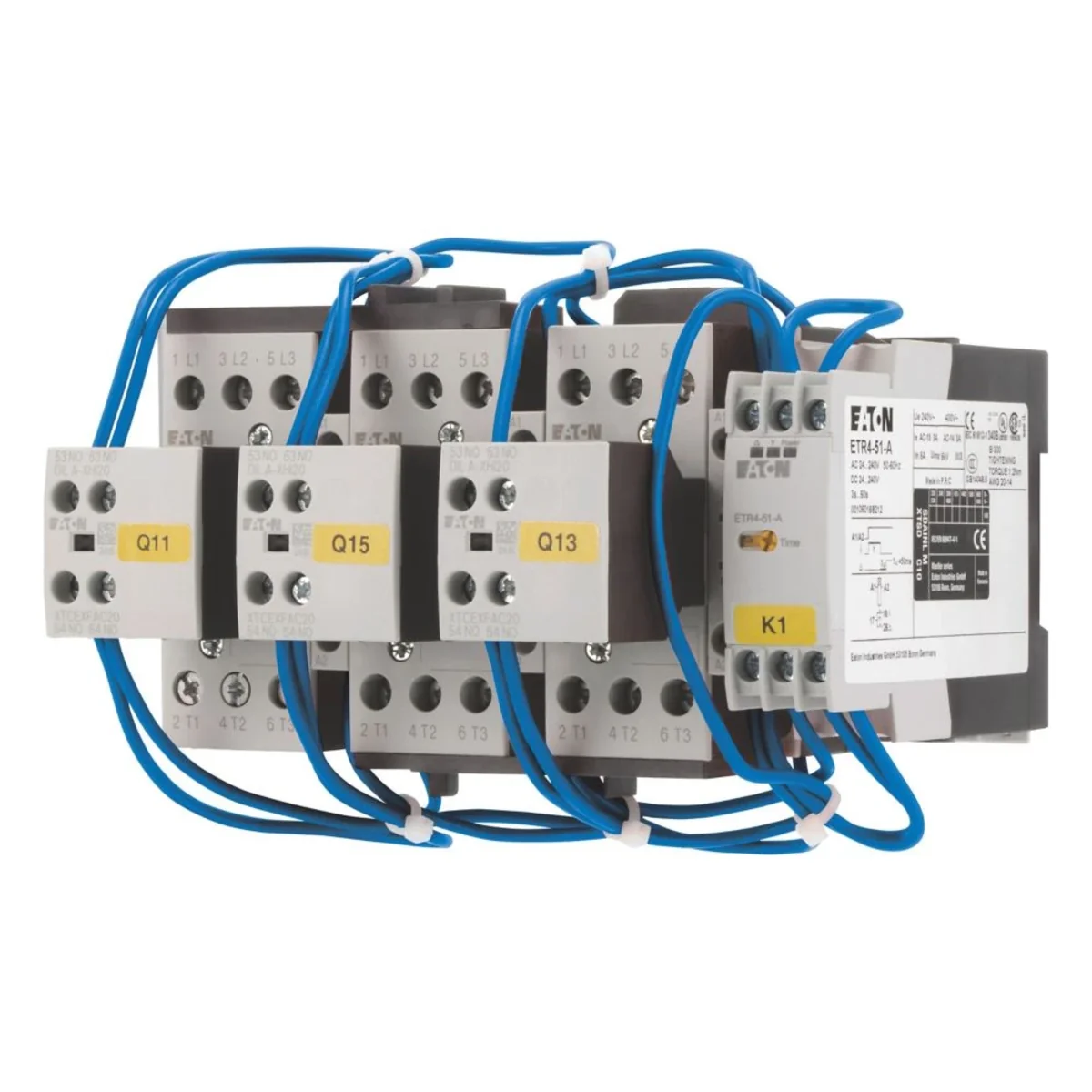

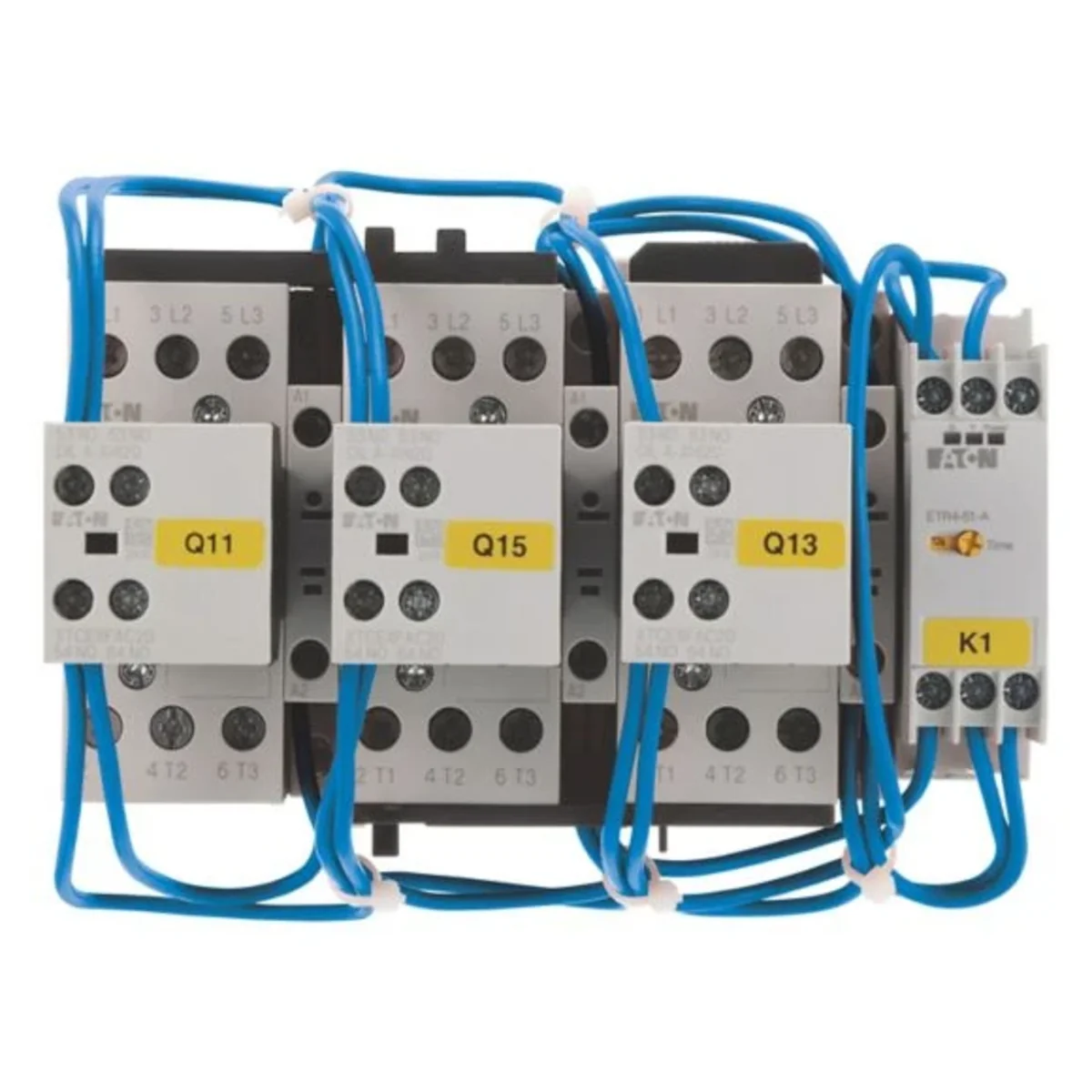

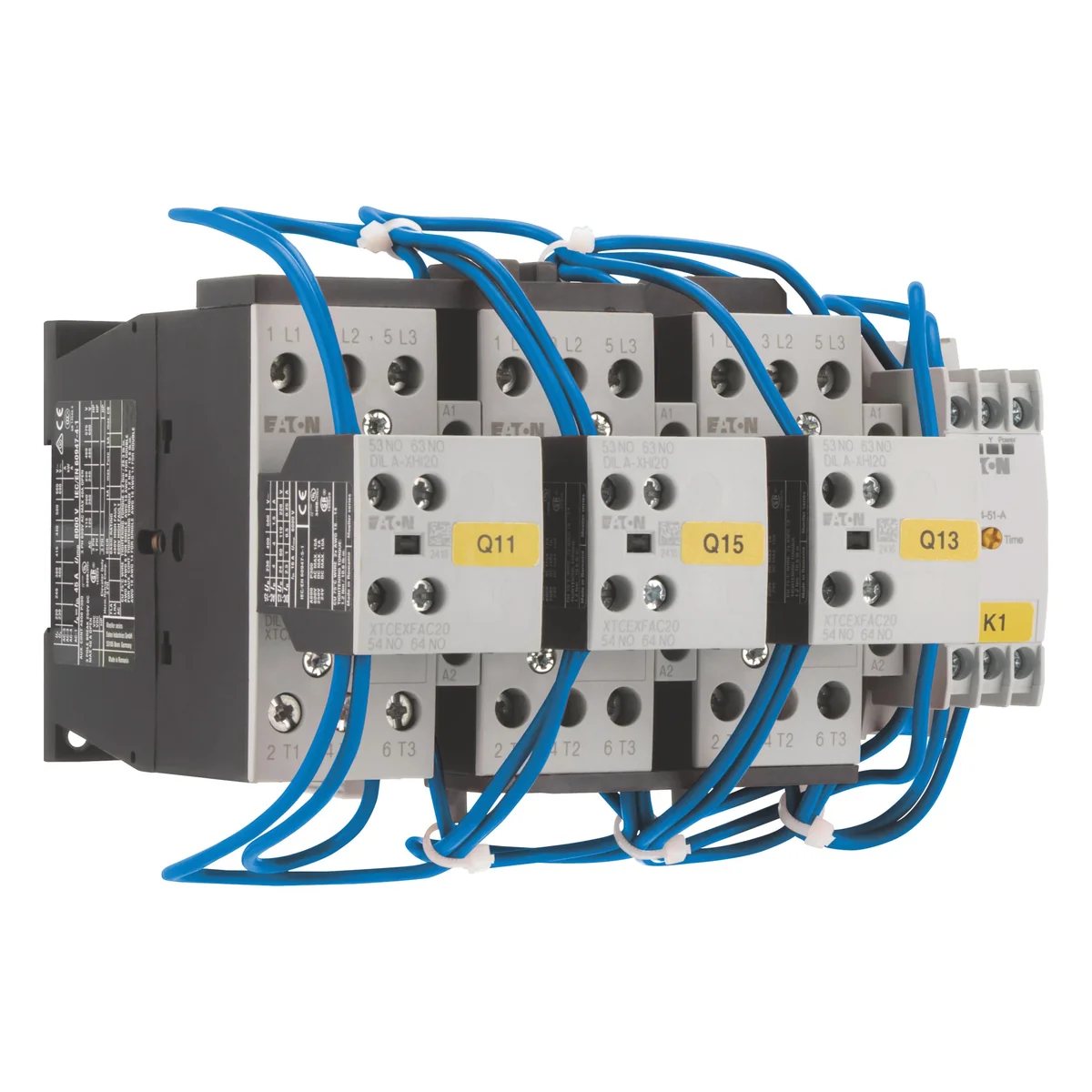

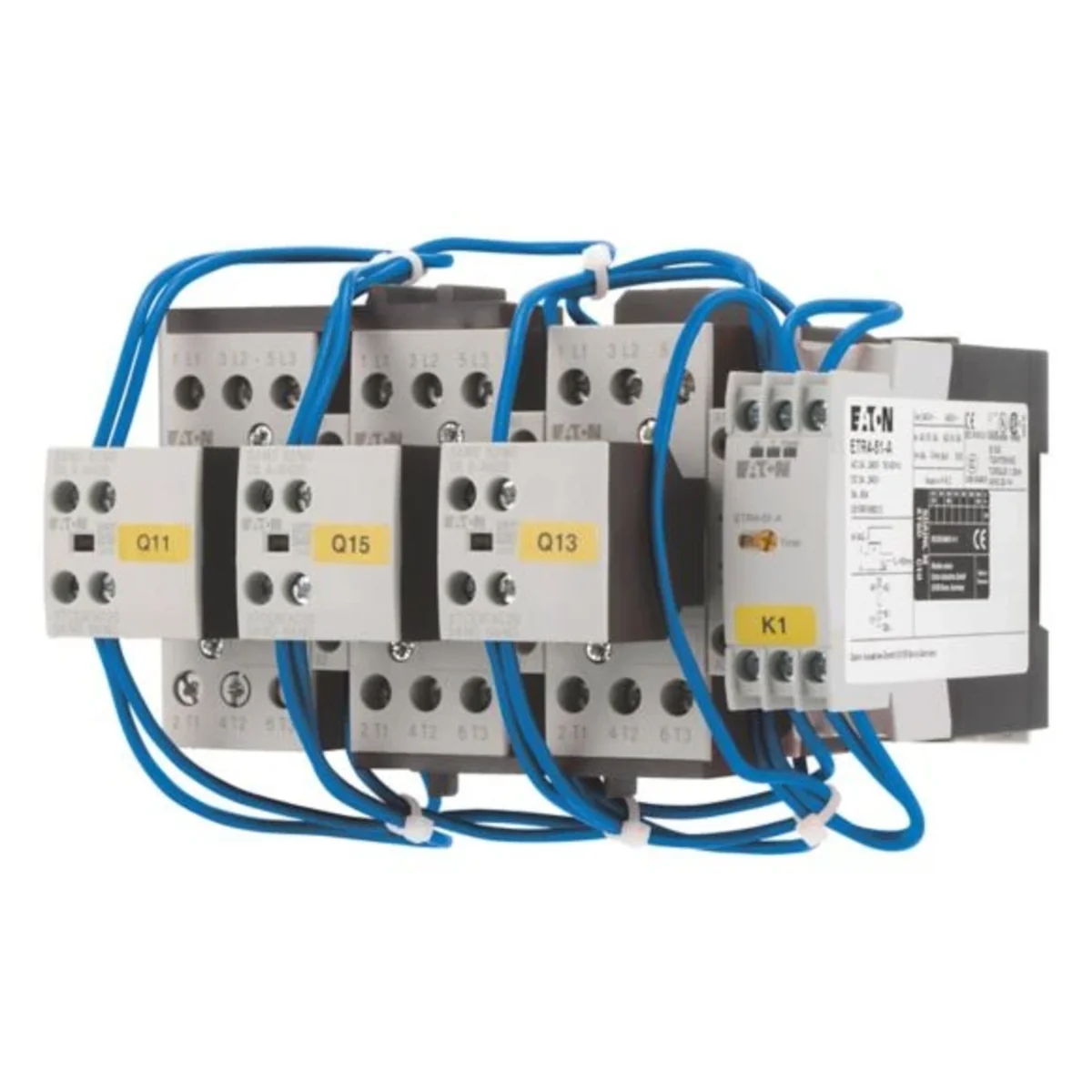

Schützkombinationen zum Starten eines Stern-Dreieck-Motors, Schalthäufigkeit: max. 30 Starts/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Starten, Stoppen während des Betriebs, Bemessungsbetrieb Strom AC-3 380 V 400 V: Ie= 30 A, Max. Nennleistung der Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 7,5 kW, 380 V 400 V: P= 15 kW, 500 V: P= 18,5 kW, 660 V 690 V: P= 18,5 kW, max. Schaltzeit: 20 s, Startspannung: 24 V DC, Stromart AC/DC: DC-Betrieb, Kombinationskomponenten Netzschütz Q11: DILM17 -10 , + DILA-XHI20, Dreieckschütz Q15: DILM17-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM17-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Auch geeignet für Motoren der Energieeffizienzklasse IE3. IE3-kompatible Geräte sind mit dem entsprechenden Logo auf der Verpackung gekennzeichnet.

Nennleistung für 230V [kW]

7.5
Nennleistung für 500V [kW]

18.5
Nennstrom [A]

30

Nennleistung für 400V [kW]

15
Nennleistung für 690V [kW]

18.5

Weitere technische Daten

Funktion

Stern-Dreieck-Schütz
Bemessungssteuerspeisespannung Us bei AC 60 Hz

0 ... 0 V
Spannungsart zur Betätigung

DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V

30 A
Znamionowa moc pracy NEMA

0 kW
Anzahl der Schließer als Hauptkontakte

9
Schutzart (IP)

IP00

Bemessungssteuerspeisespannung Us bei AC 50 Hz

0 ... 0 V
Bemessungssteuerspeisespannung Us bei DC

24 ... 24 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V

30 A
Bemessungsbetriebsleistung bei AC-3, 400 V

15 kW
Anzahl der Öffner als Hauptkontakte

0
Anschlussart Hauptstromkreis

Schraubanschluss
Tragschienenmontage möglich

Nein

Hersteller

EATON Electric Sp. z o.o.
Adresse

80-299 Gdańsk ul. Galaktyczna 30
E-Mail

pl-gdansk@eaton.com
WWW

https://www.moeller.pl
Steueridentifikationsnummer

5841022327
GLN

5900009970944

Eine Art Paket		Skrzynia
Menge	1 stk.	1 stk.
Gewicht (kg)	1,930	2,104
Volumen (m3)	0,002	0,006
Breite (m)	0,158	0,244
Länge (m)	0,138	0,187
Tiefe (m)	0,095	0,140
