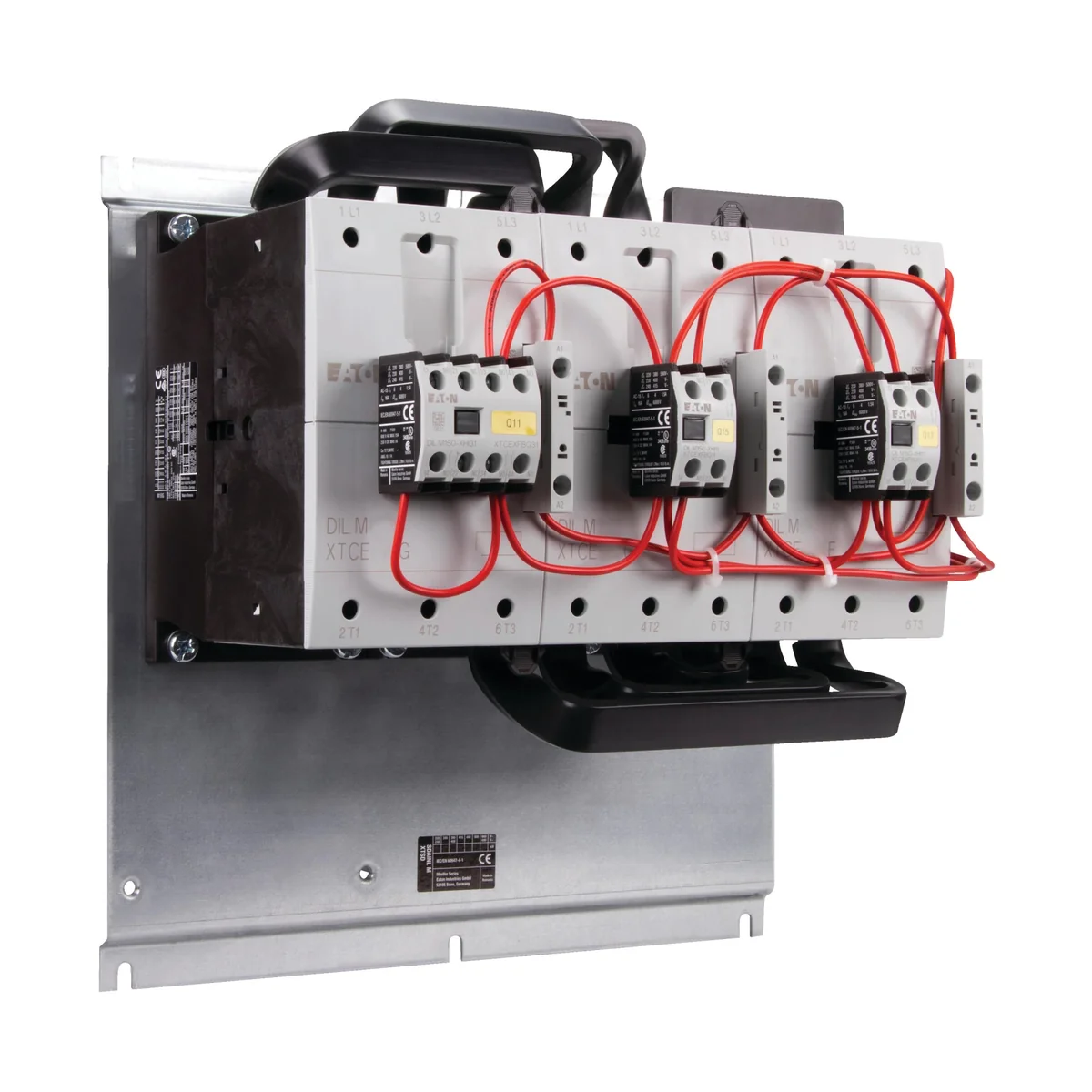

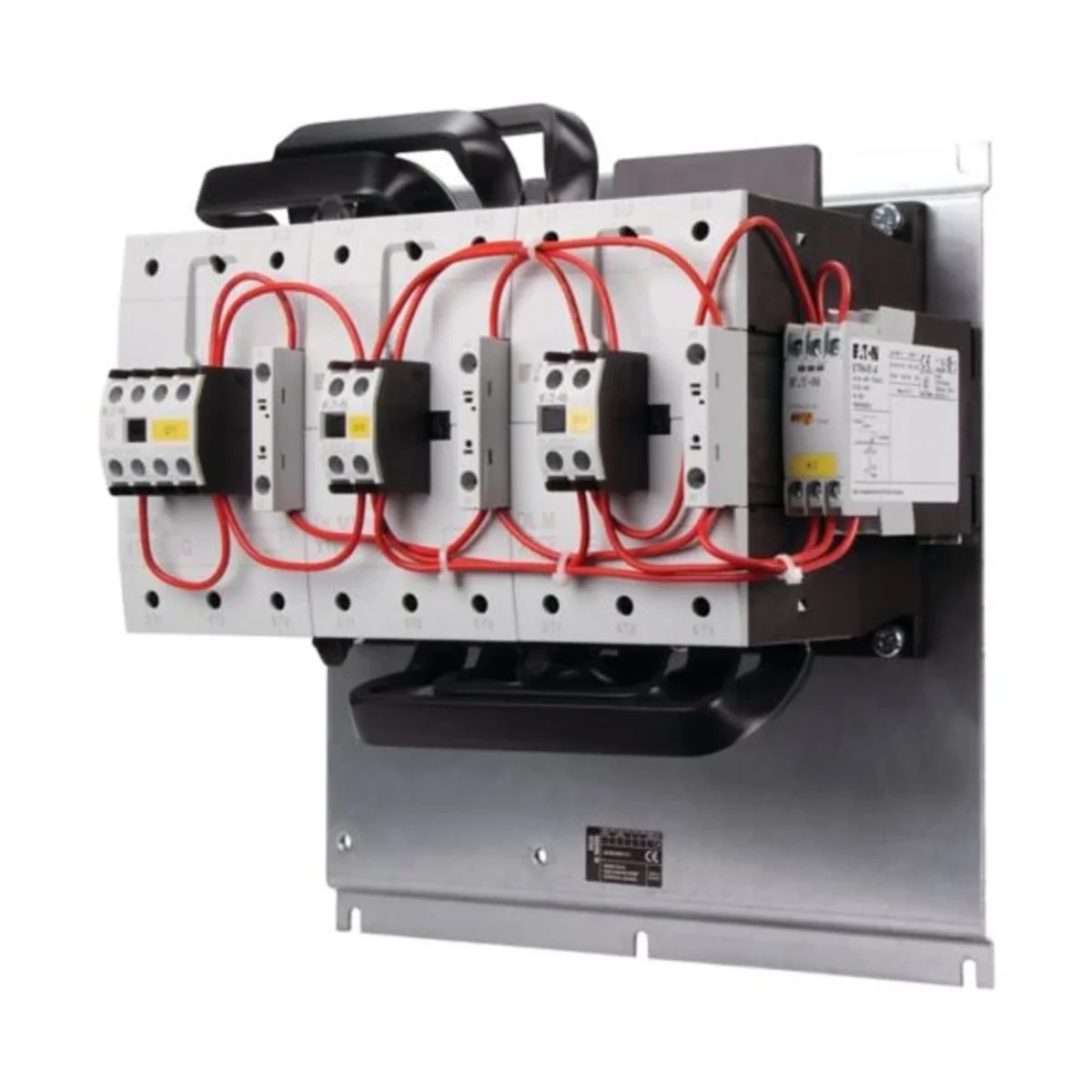

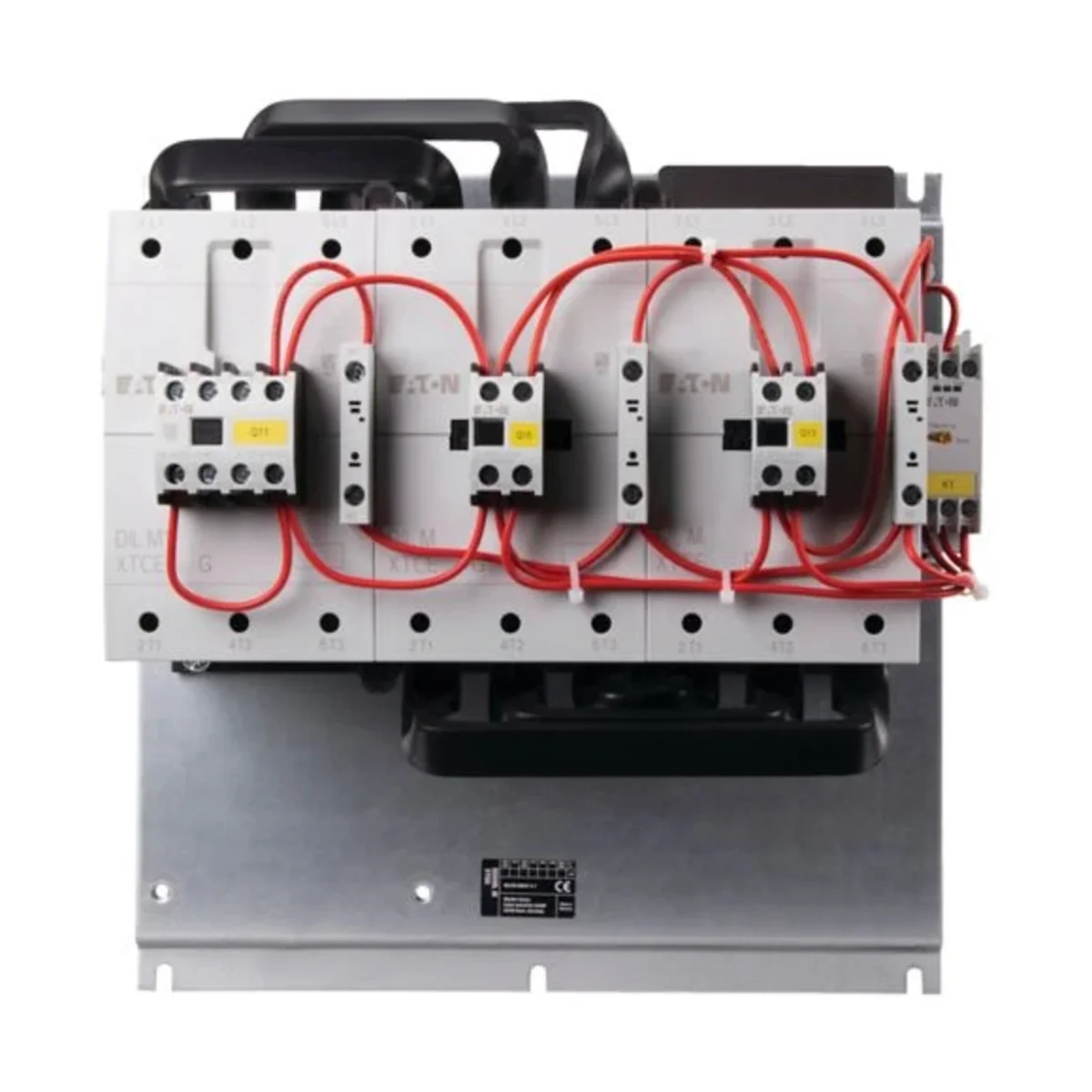

Schützkombinationen zum Starten eines Stern-Dreieck-Motors, Schalthäufigkeit: max. 30 Starts/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Starten, Stoppen während des Betriebs, Bemessungsbetrieb Strom AC-3 380 V 400 V: Ie= 260 A, Max. Nennleistung der Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 75 kW, 380 V 400 V: P= 132 kW, 500 V: P= 160 kW, 660 V 690 V: P= 160 kW, max. Schaltzeit: 20 s, Startspannung: 230 V 50 Hz, 240 V 60 Hz, Art des AC/DC-Stroms: AC-Betrieb, Kombination Komponenten Schütz Q11: DILM150, + DILM150-XHI31, Dreieckschütz Q15: DILM150, + DILM150-XHI11 Typ, Sternschütz Q13: DILM95, + DILM150-XHI11 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Auch für IE3 geeignet Motoren der Energieeffizienzklasse. IE3-kompatible Geräte sind mit dem entsprechenden Logo auf der Verpackung gekennzeichnet.

Nennleistung für 230V [kW]

75
Nennleistung für 500V [kW]

160
Nennstrom [A]

260

Nennleistung für 400V [kW]

132
Nennleistung für 690V [kW]

160

Weitere technische Daten

Funktion

Stern-Dreieck-Schütz
Bemessungssteuerspeisespannung Us bei AC 60 Hz

240 ... 240 V
Spannungsart zur Betätigung

AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V

260 A
Znamionowa moc pracy NEMA

0 kW
Anzahl der Schließer als Hauptkontakte

9
Schutzart (IP)

IP00

Bemessungssteuerspeisespannung Us bei AC 50 Hz

230 ... 230 V
Bemessungssteuerspeisespannung Us bei DC

0 ... 0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V

260 A
Bemessungsbetriebsleistung bei AC-3, 400 V

132 kW
Anzahl der Öffner als Hauptkontakte

0
Anschlussart Hauptstromkreis

Schraubanschluss
Tragschienenmontage möglich

Nein

Hersteller

EATON Electric Sp. z o.o.
Adresse

80-299 Gdańsk ul. Galaktyczna 30
E-Mail

pl-gdansk@eaton.com
WWW

https://www.moeller.pl
Steueridentifikationsnummer

5841022327
GLN

5900009970944

Eine Art Paket		Skrzynia
Menge	1 stk.	1 stk.
Gewicht (kg)	11,538	13,602
Volumen (m3)	0,018	0,039
Breite (m)	0,308	0,397
Länge (m)	0,183	0,249
Tiefe (m)	0,314	0,397
