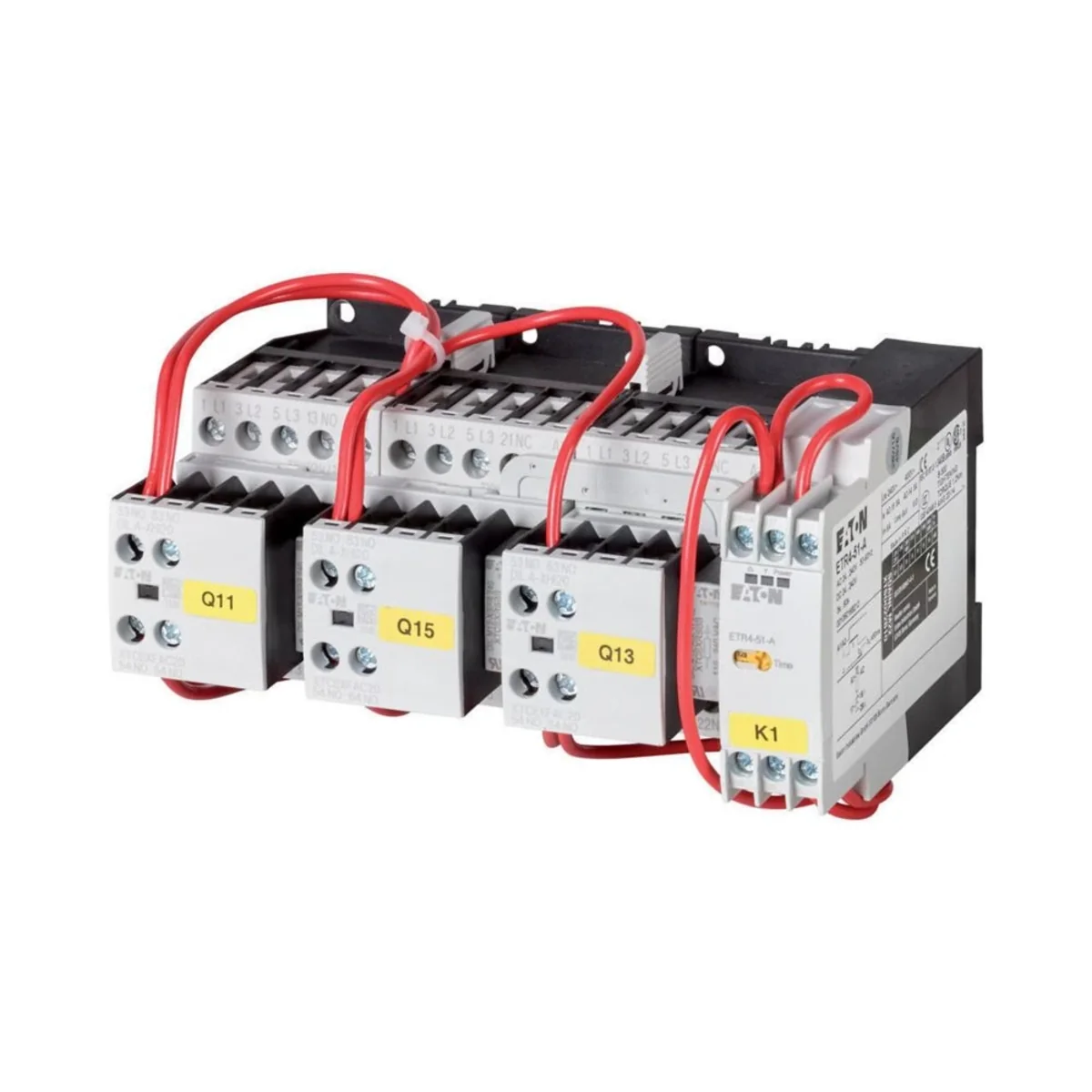

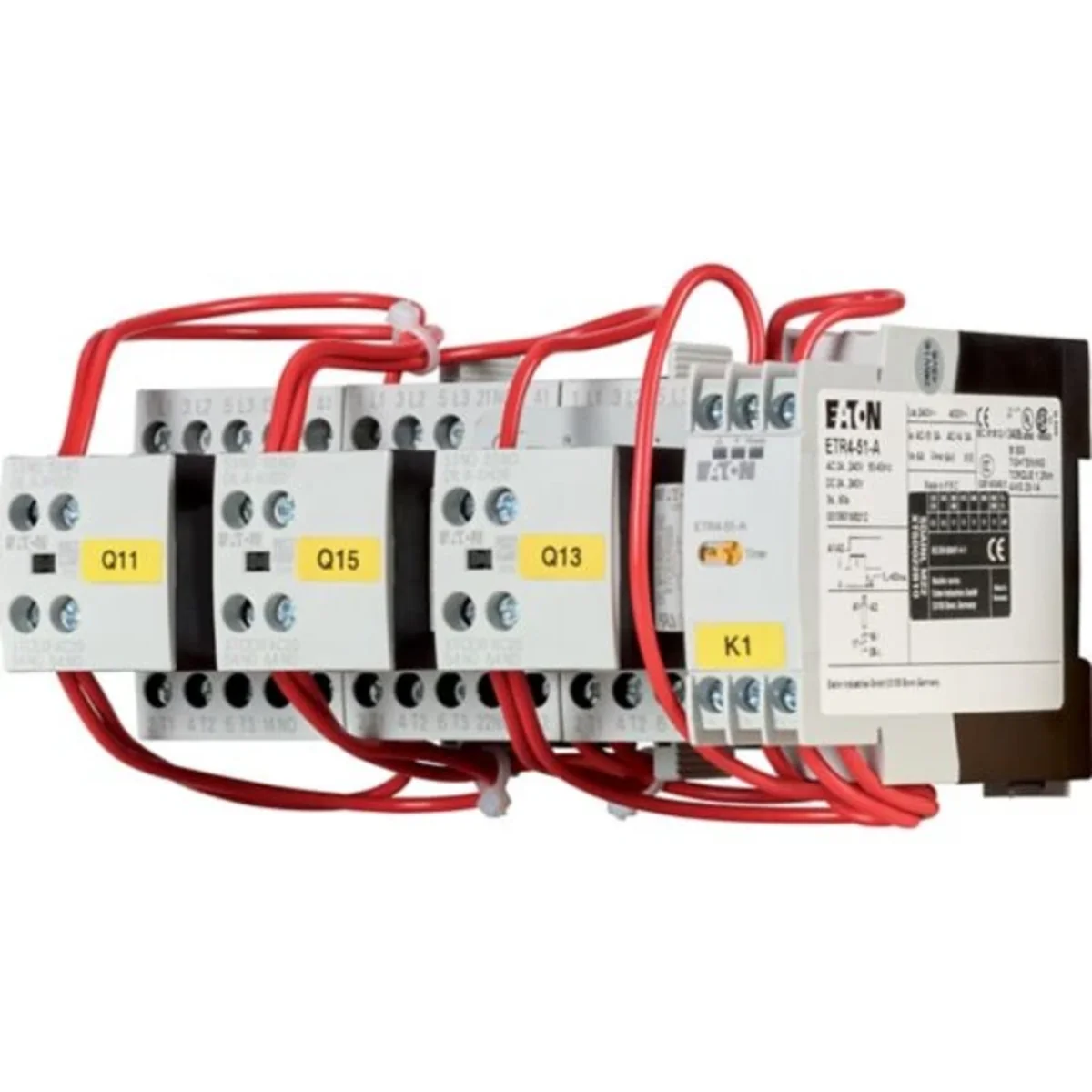

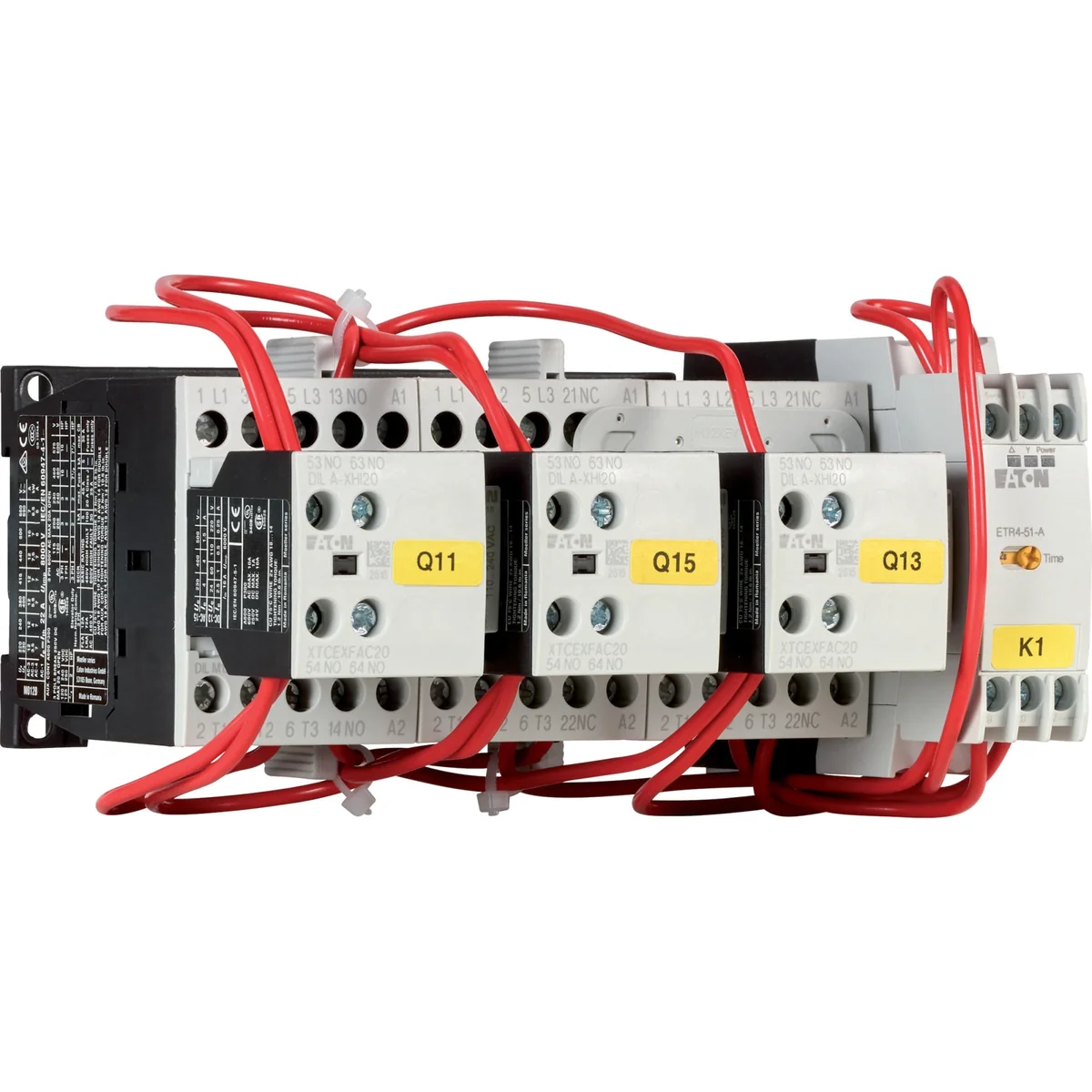

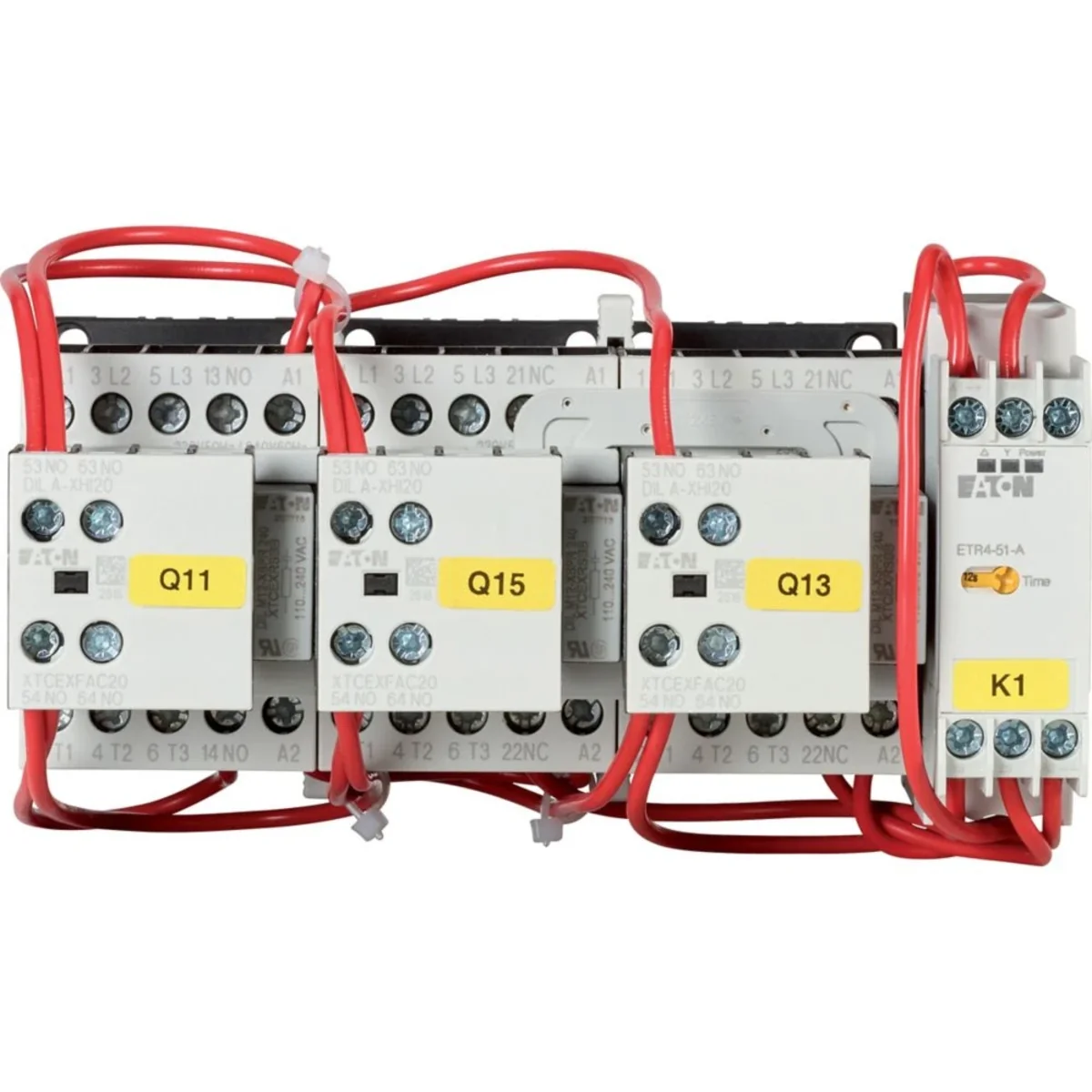

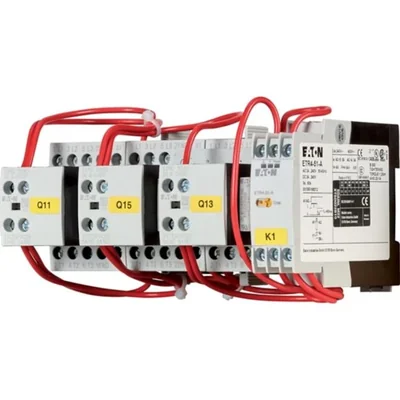

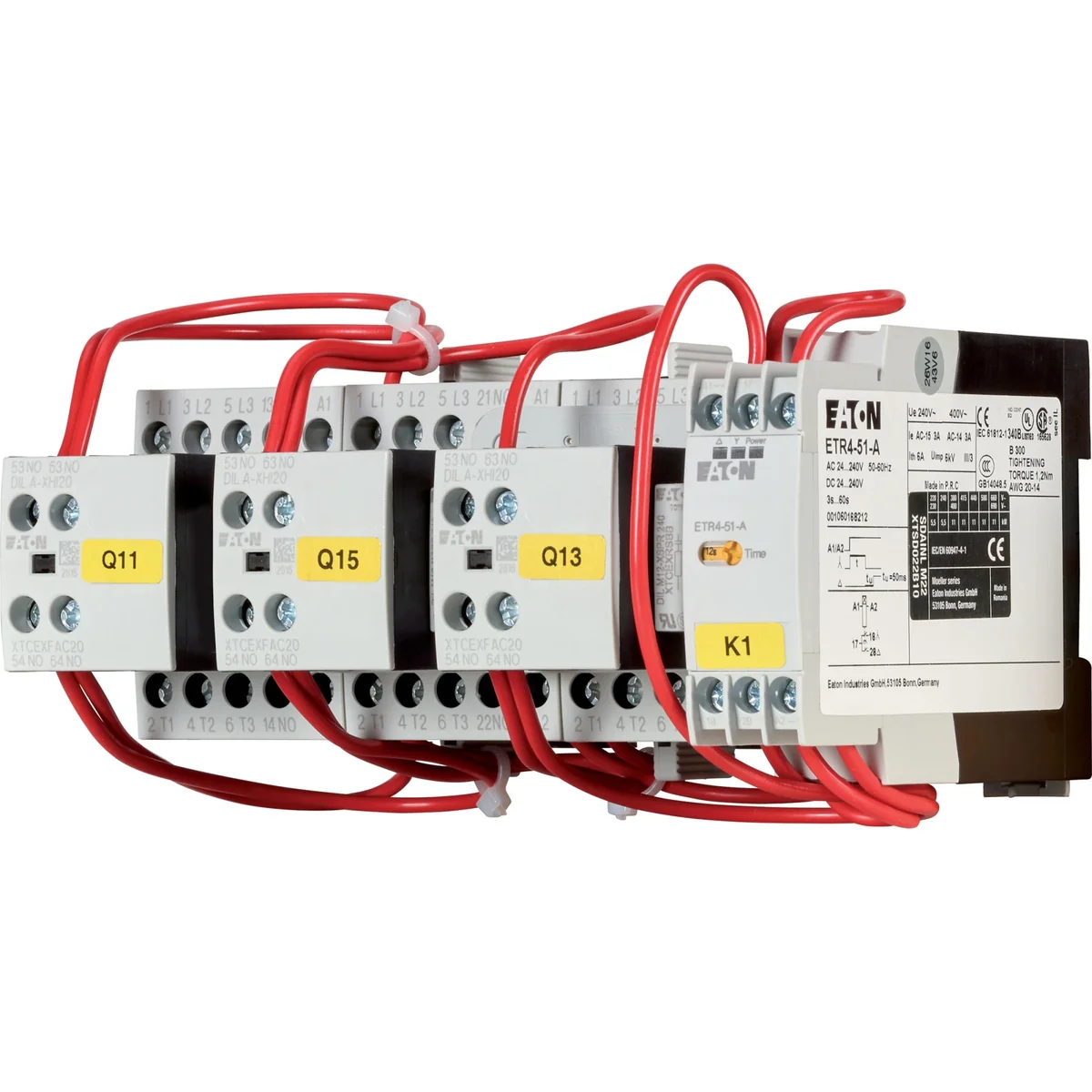

Schützkombinationen zum Starten eines Stern-Dreieck-Motors, Schalthäufigkeit: max. 30 Starts/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Starten, Stoppen während des Betriebs, Bemessungsbetrieb Strom AC-3 380 V 400 V: Ie= 12 A, Max. Nennleistung der Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 3 kW, 380 V 400 V: P= 5,5 kW, 500 V: P= 5,5 kW, 660 V 690 V: P= 5,5 kW, max. Schaltzeit: 20 s, Startspannung: 400 V 50 Hz, Stromart AC/DC: AC-Betrieb, Kombinationskomponenten Netzschütz Q11: DILM7- 10, + DILA-XHI20, Dreieckschütz Q15: DILM7-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM7-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Auch geeignet für Motoren der Energieeffizienzklasse IE3. IE3-kompatible Geräte sind mit dem entsprechenden Logo auf der Verpackung gekennzeichnet.

Nennleistung für 230V [kW]

3
Nennleistung für 500V [kW]

5.5
Nennstrom [A]

12

Nennleistung für 400V [kW]

5.5
Nennleistung für 690V [kW]

5.5
PKWIU

27.12.40.0

Weitere technische Daten

Funktion

Stern-Dreieck-Schütz
Bemessungssteuerspeisespannung Us bei AC 60 Hz

0 ... 0 V
Spannungsart zur Betätigung

AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V

12 A
Znamionowa moc pracy NEMA

0 kW
Anzahl der Schließer als Hauptkontakte

9
Schutzart (IP)

IP20

Bemessungssteuerspeisespannung Us bei AC 50 Hz

400 ... 400 V
Bemessungssteuerspeisespannung Us bei DC

0 ... 0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V

12 A
Bemessungsbetriebsleistung bei AC-3, 400 V

5.5 kW
Anzahl der Öffner als Hauptkontakte

0
Anschlussart Hauptstromkreis

Schraubanschluss
Tragschienenmontage möglich

Nein

Hersteller

EATON Electric Sp. z o.o.
Adresse

80-299 Gdańsk ul. Galaktyczna 30
E-Mail

pl-gdansk@eaton.com
WWW

https://www.moeller.pl
Steueridentifikationsnummer

5841022327
GLN

5900009970944

Eine Art Paket		Skrzynia
Menge	1 stk.	1 stk.
Gewicht (kg)	1,030	1,102
Volumen (m3)	0,002	0,002
Breite (m)	0,158	0,164
Länge (m)	0,117	0,140
Tiefe (m)	0,082	0,097
