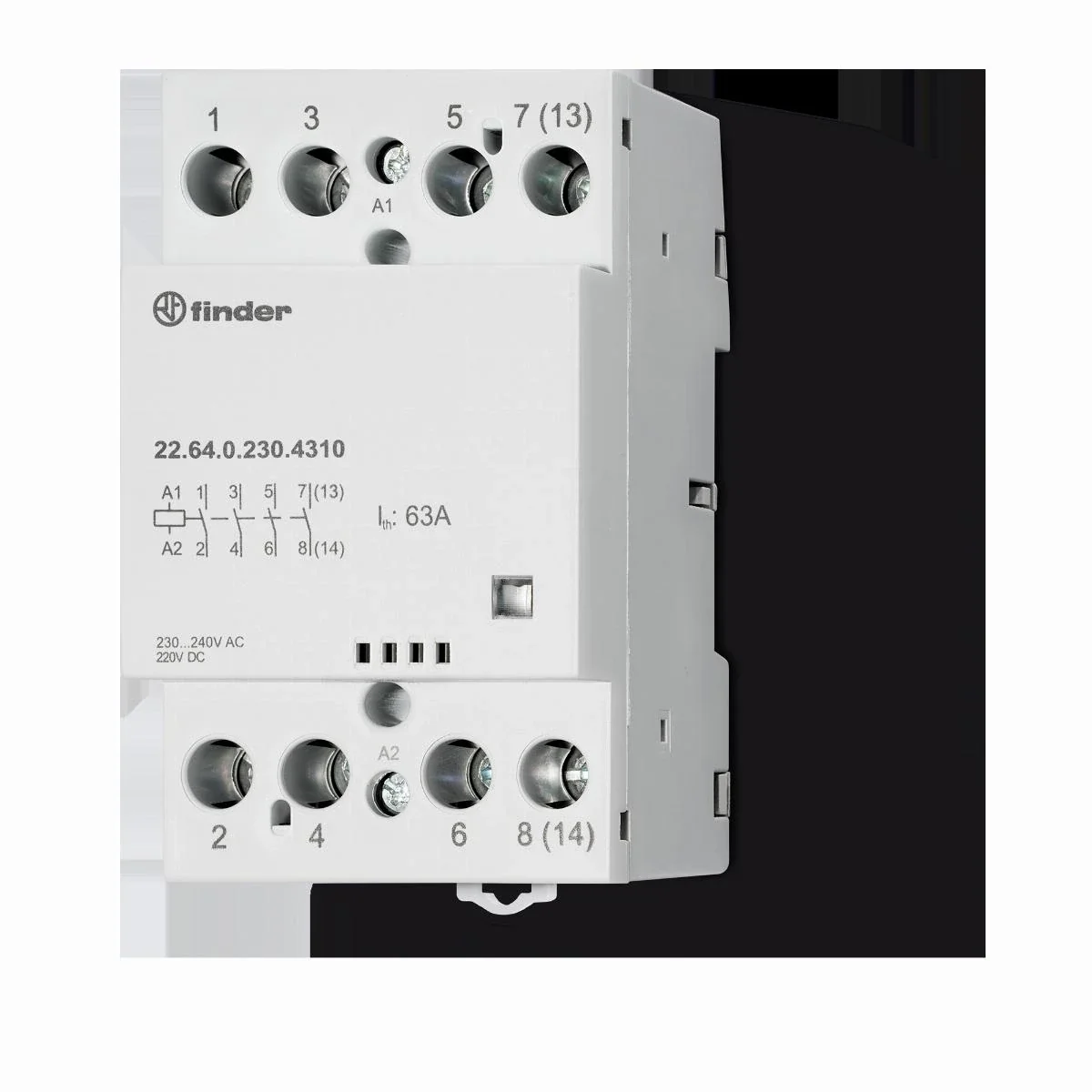

SERIE 22 63A 4-poliges modulares Schütz 226402304310PAS

Modularer Schütz 63 A - 4 Pole der Serie 22, vom Hersteller FINDER. Die Produktteilenummer ist 22.64.0.230.4310PAS.

• Z- und R-Kontakt mit 3 mm Abstand, doppelter Kontaktabstand.
• Kontinuierlich Betrieb für Spule und Kontakte möglich.
• AC/DC-Stromversorgung (mit Schutzvaristor).
• Sichere Trennung (erhöhte Isolierung) zwischen Spule und Kontakten.
• Mechanische Anzeige serienmäßig.
• Hilfskontakte nach EN 60947-5-1 (mechanisch gekoppelte Kontakte).
• Kontaktmaterial AgSnO2.
< li>Entspricht EN  61095: 2009.
• Zur Montage auf 35-mm-DIN-Schiene (EN 60715).
• Besonders für hohe Ströme ausgelegt. 240A Schaltleistung.
• Anzahl Anzahl Kontakte: 4 Wechsler, (oder 3 Schließer + 1 Wechsler oder 2 Schließer + 2 Wechsler) ≥ 3 mm.
• Max. Schaltleistung für AC1 / AC-7a (für 1 Kontakt bei 400 V): 24000 VA.
• Nennstrom für AC3 / AC-7b (400 V): 30 A.
• 3-Phasen-Motorlast. (400 - 440 V AC): 15 kW.
• Nennstrom für AC-5a (für 1 Kontakt bei 250 V): 32 A.
• Zulässige Belastung :
  • 230V Glühlampe/Halogen [W]: 5000.
  • Leuchtstofflampen mit stat. elektronisch [W]: 1500.
  • Leuchtstofflampen mit stat. elektromechanisch [W]: 2000.
  • CFL [W]: 1500.
  • 230V LED [W]: 1500.
  • NN Halogen oder LED mit stat. Elektron. [W]: 1500.
  • NN Halogen oder LED mit stat. elektromechanisch [W]: 2000.
• Spulendaten:
  • Nennspannung (UN): 12 - 24 - 110…120 (110V DC) - 230&hellip ;240 (220 V DC).
  • AC/DC-Stromverbrauch: 6VA (50 Hz)/W.
  • Versorgungsspannungsbereich: (0,85… 1,1)UN  DC/AC (50/60 Hz).
  • Backup-Spannung: 0,85 UN DC/AC (50/60 Hz).
  • Ausfallspannung : 0,2 UN DC/AC (50/60 Hz).
• Spulenkontakt-Isolationsstärke (1,2/50 s) : 6 kV.
