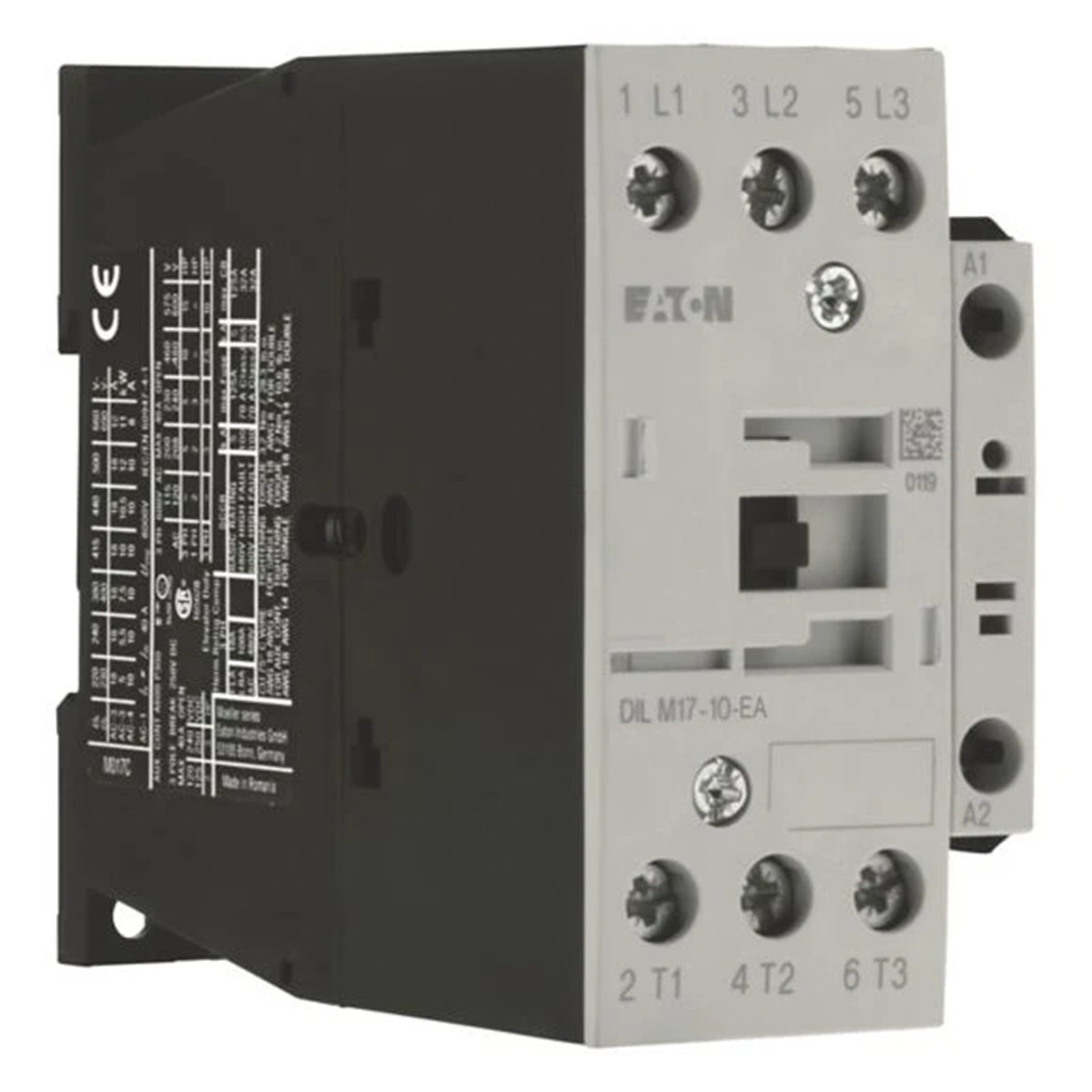

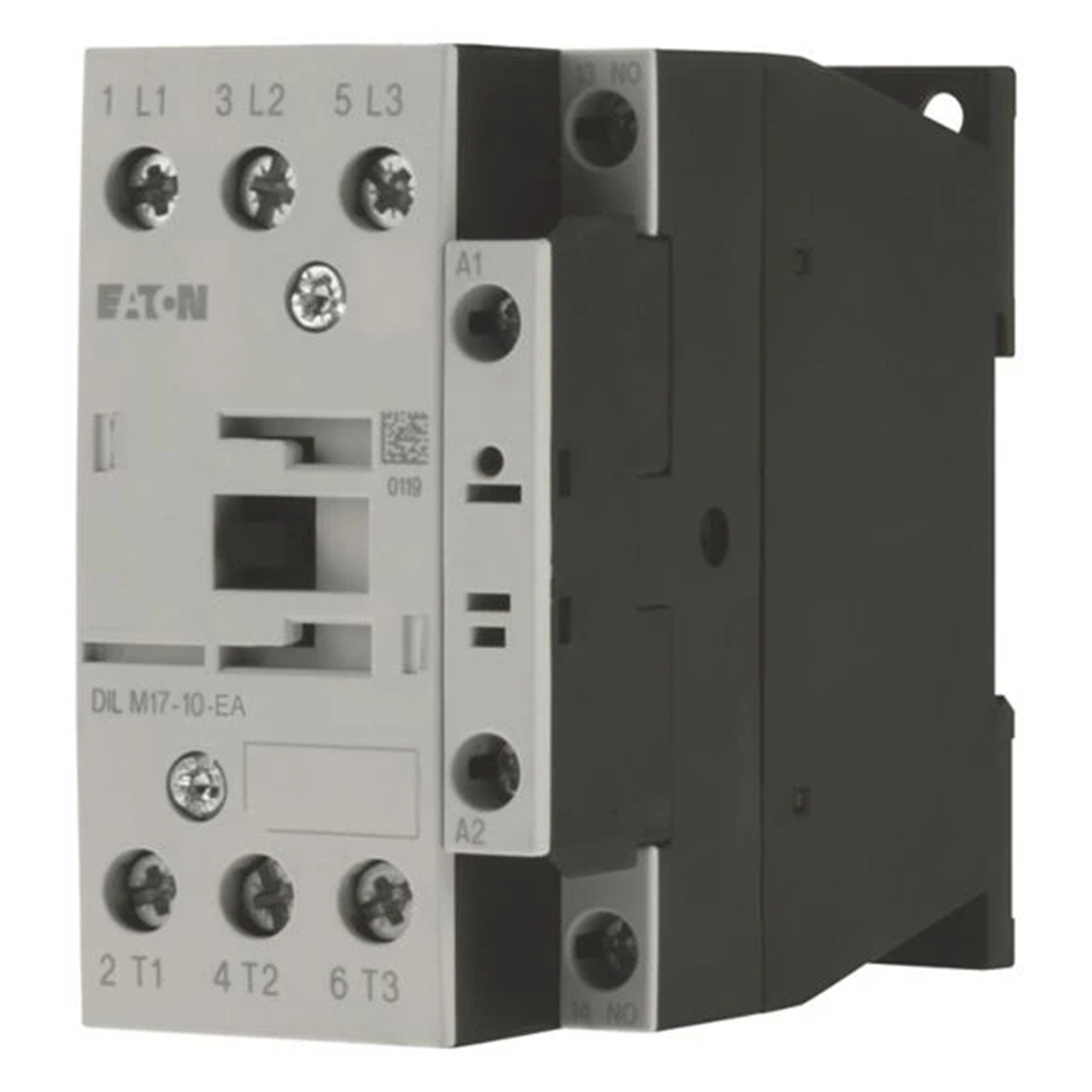

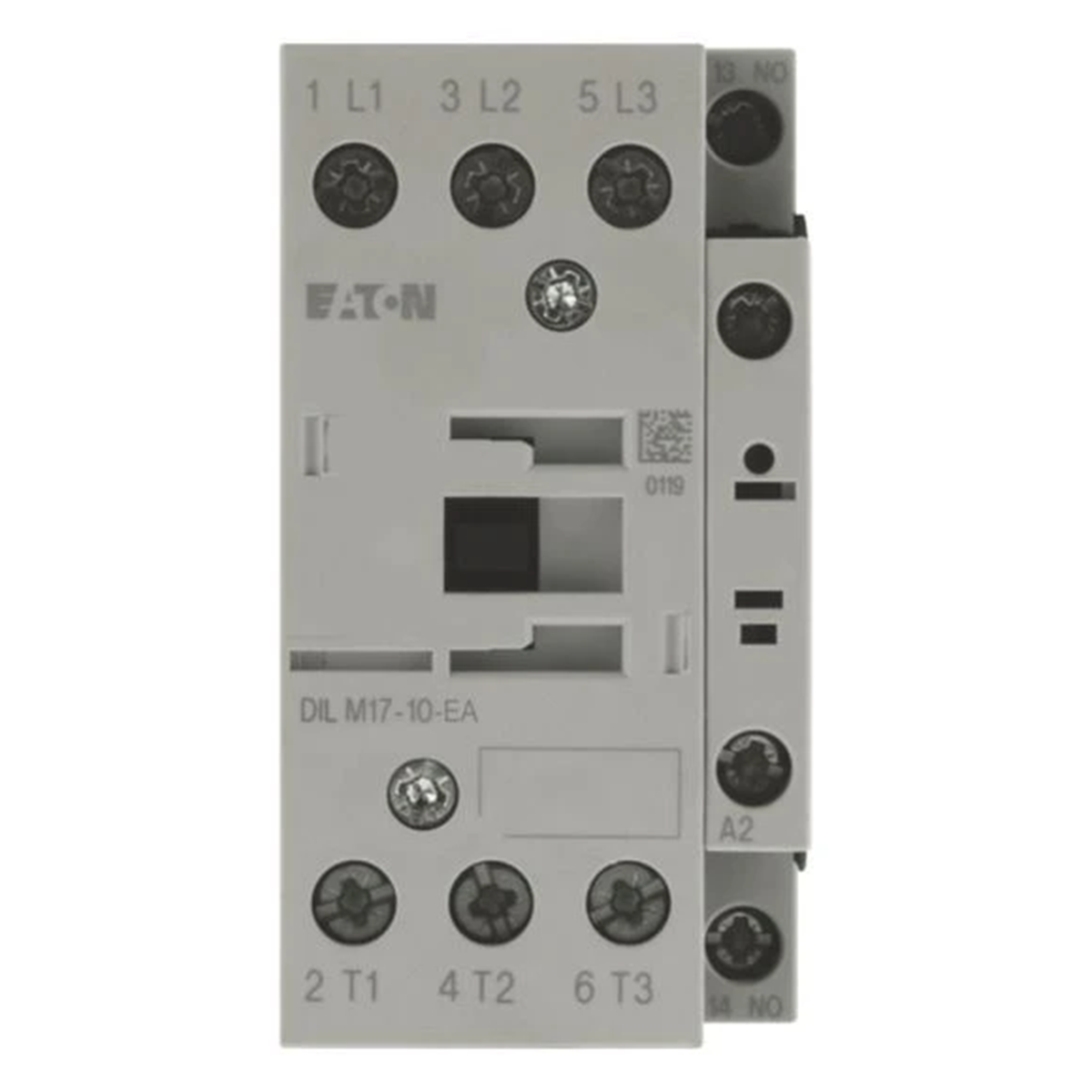

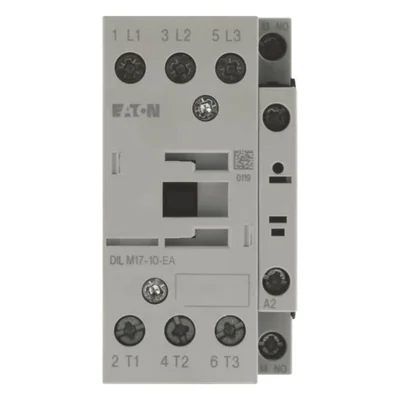

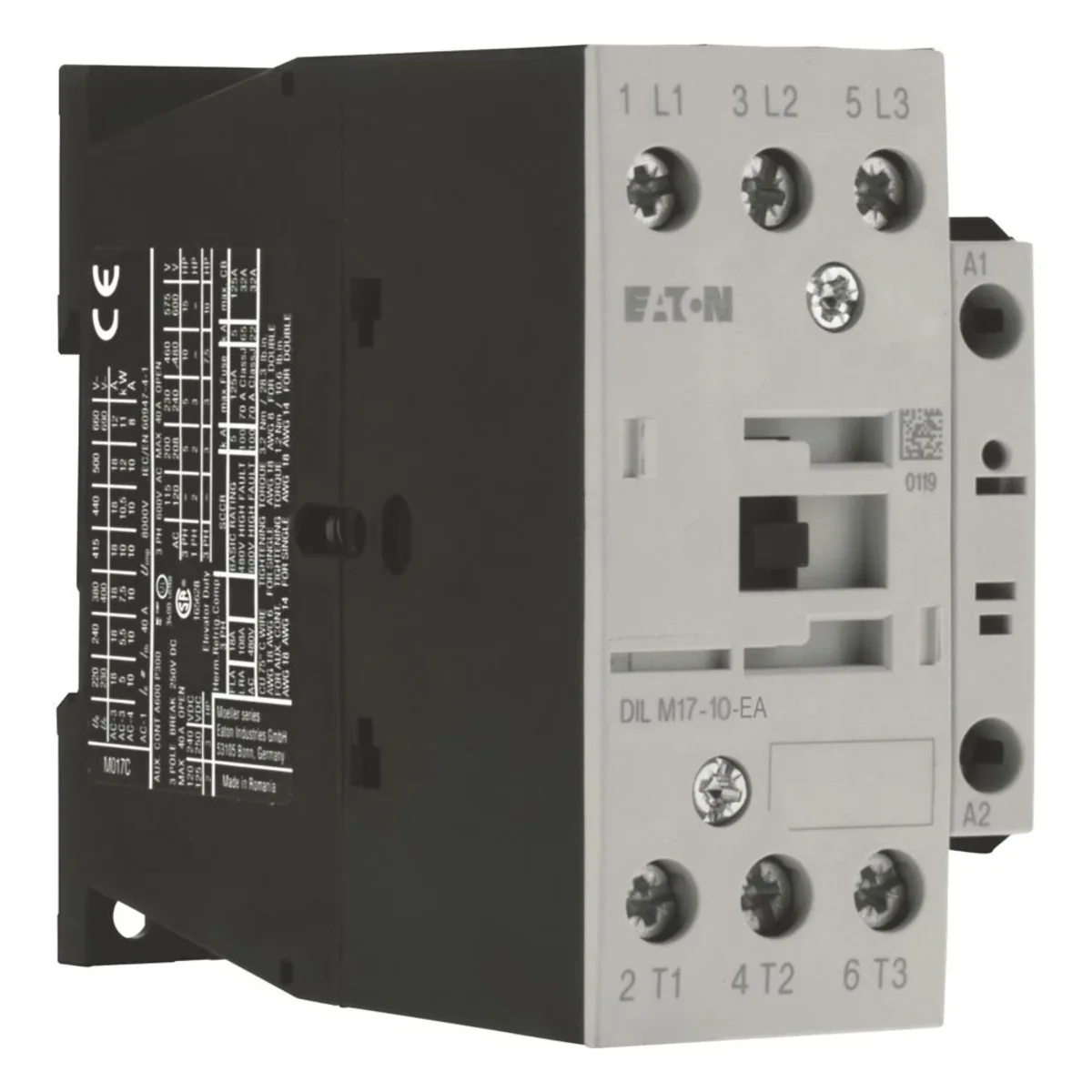

Schütz DILM17-10-EA 3P 7,5kW/400V IP00 24VDC 189910

local index:
ATA005MOEL
Catalog No:
189910
EAN code:
4015081879069
Manufacturer: EATON
Anzahl der Hauptkontakte NO: 3
Anzahl der Hilfskontakte NO: 1
Überspannungskategorie: III
Price:
51,57 €
brutto / pcs.
(including VAT 23%)
Delivery in 3h
Accessible 20 pcs.
Pickup in 1h
Quantity pcs.
(multiplicity:
1
)
Add to inquiry
Add to clipboard
Print

Product description

Dauerbetrieb erfordert hochzuverlässige Komponenten .DILM-Schütze erreichen nicht nur das Beste < /span>Haltbarkeitsparameter in der AC-3-Kategorie, aber auch ideal für schwere Beanspruchung gepulster AC-4. Dies erhöht die Maschinen- und Anlagensicherheit auch während der Test- und Änderungsphase.

Technical data

  • Anzahl der Hauptkontakte NO
    3
  • Überspannungskategorie
    III
  • Montage
    Auf der TH-35-Schiene
  • Nennisolationsspannung [V]
    690
  • Grad der Verschmutzung
    3
  • Maximale Betriebsspannung [V]
    690
  • Nennbetriebsleistung bei AC-3 400V [kW]
    7,5
  • Nennbetriebsstrom Ie für AC-3 400V [A]
    18
  • Nennbetriebsleistung bei AC-4 400V [kW]
    4,5
  • Anzahl der Hilfskontakte NO
    1
  • Anzahl der Pole
    3
  • Steuerspannung DC [V]
    24
  • Schutzgrad
    IP00
  • Mechanische Dauerhaftigkeit [Anzahl der Verbindungen]
    10000000
  • Nennstoßspannung [V]
    8000
  • Nennbetriebsstrom Ie für AC-1 400V [A]
    40
  • Nennbetriebsstrom Ie für AC-4 400V [A]
    10

Other technical data

  • Bemessungssteuerspeisespannung Us bei AC 50 Hz
    0 ... 0 V
  • Bemessungssteuerspeisespannung Us bei DC
    24 ... 27 V
  • Bemessungsbetriebsstrom Ie bei AC-1, 400 V
    40 A
  • Bemessungsbetriebsleistung bei AC-3, 400 V
    7.5 kW
  • Bemessungsbetriebsleistung bei AC-4, 400 V
    4.5 kW
  • Geeignet für Reiheneinbau
    Nein
  • Anzahl der Hilfskontakte als Öffner
    0
  • Anzahl der Öffner als Hauptkontakte
    0
  • Bemessungssteuerspeisespannung Us bei AC 60 Hz
    0 ... 0 V
  • Spannungsart zur Betätigung
    DC
  • Bemessungsbetriebsstrom Ie bei AC-3, 400 V
    18 A
  • Bemessungsbetriebsstrom Ie bei AC-4, 400 V
    10 A
  • Znamionowa moc pracy NEMA
    7.4 kW
  • Anzahl der Hilfskontakte als Schließer
    1
  • Anschlussart Hauptstromkreis
    Schraubanschluss
  • Anzahl der Schließer als Hauptkontakte
    3

Manufacturer details

  • Manufacturer
    Eaton Electric Sp. z o.o.
  • Address
    80-299 Gdańsk Galaktyczna 30 Polska

Bulk packaging

A kind of package Skrzynia
Quantity 1 pcs.
Weight (kg) 0,553
Volume (m3) 0,000
Width (m) 0,047
Length (m) 0,099
Depth (m) 0,087
