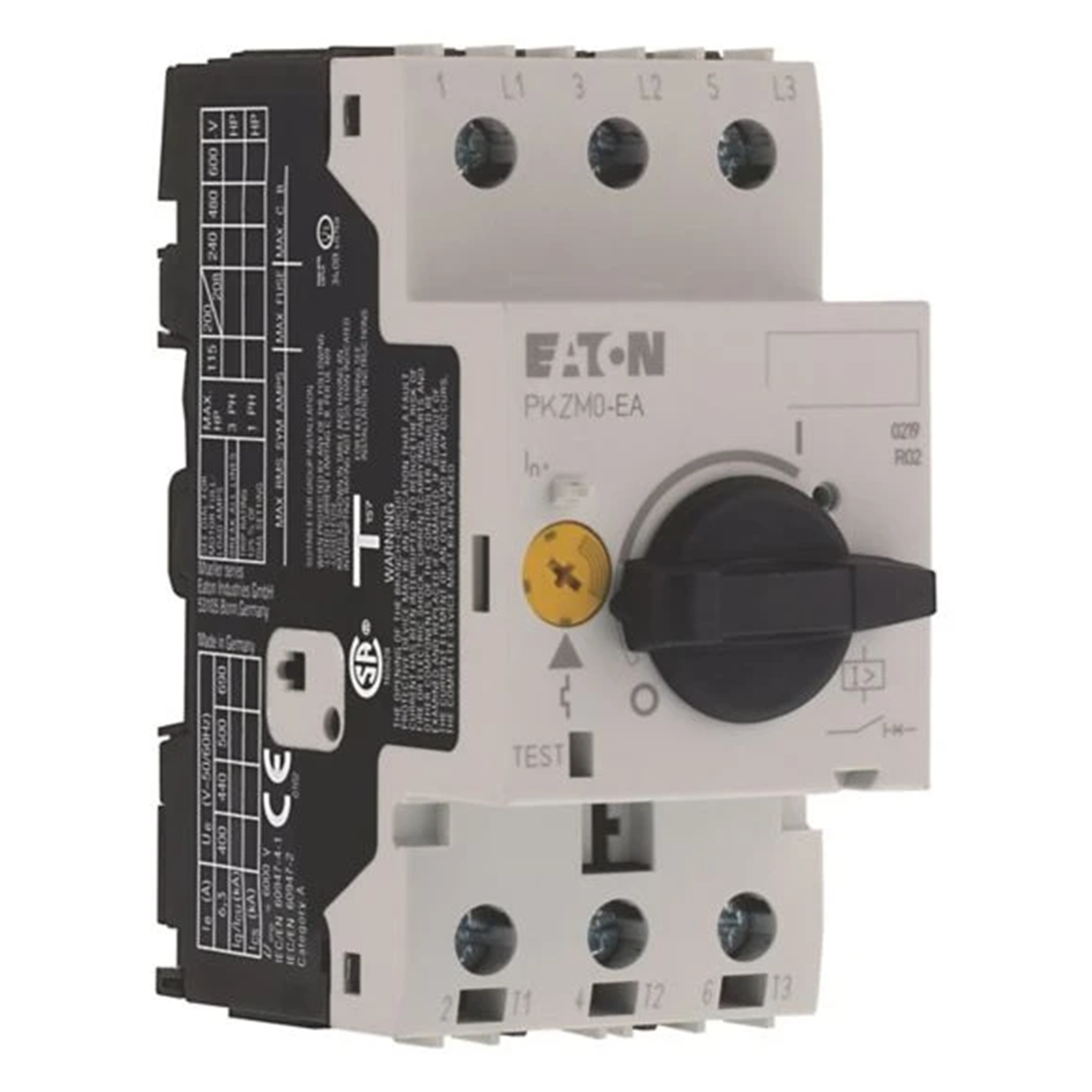

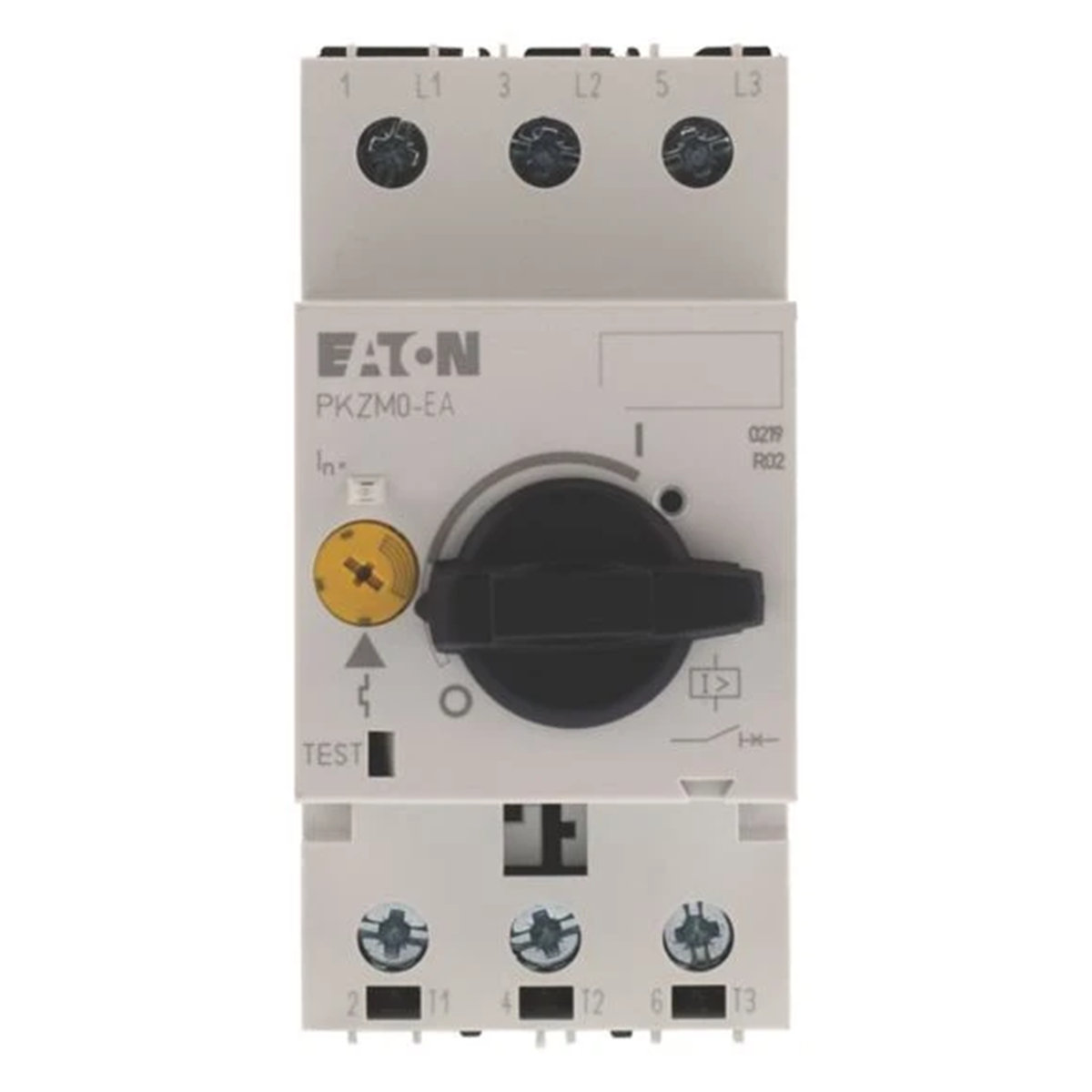

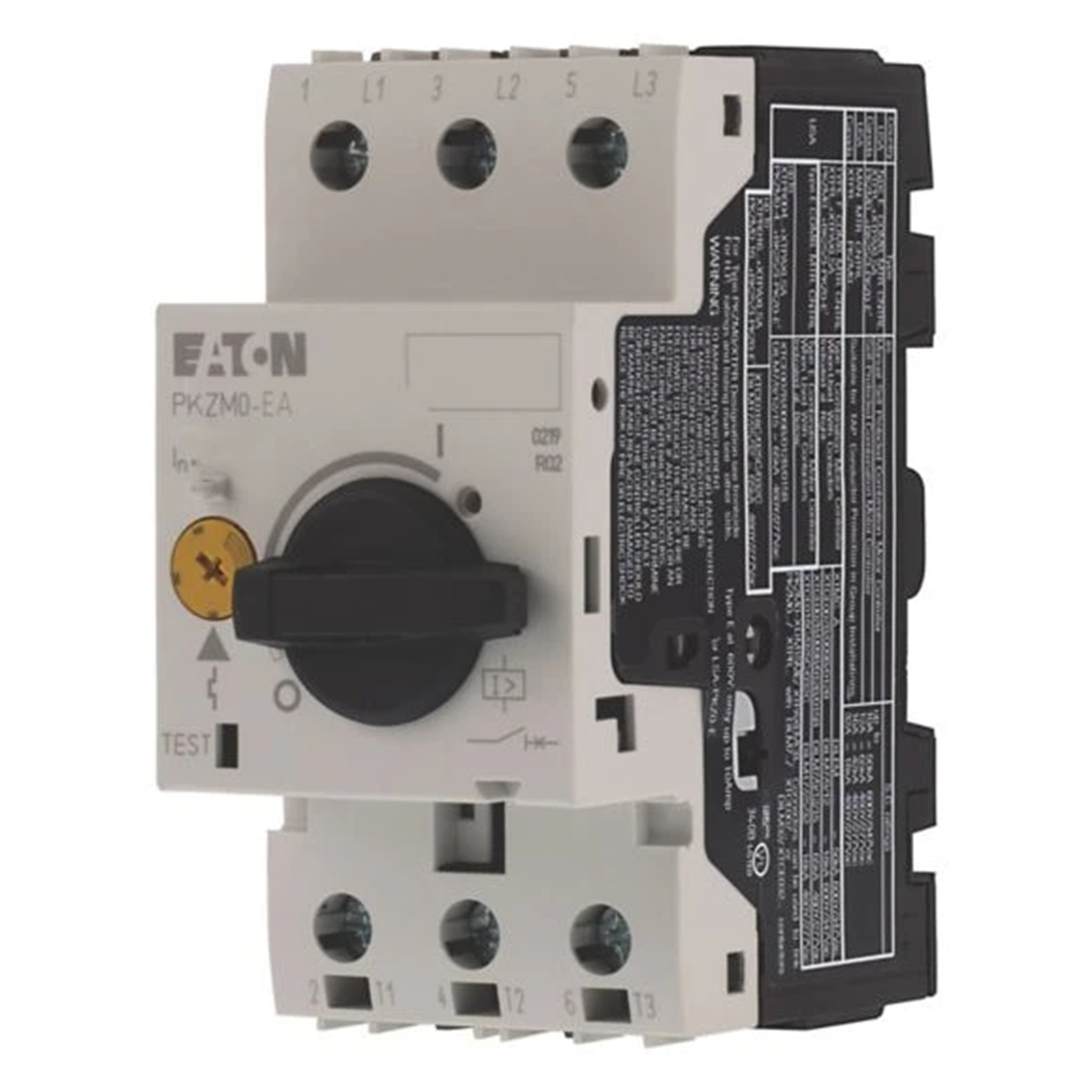

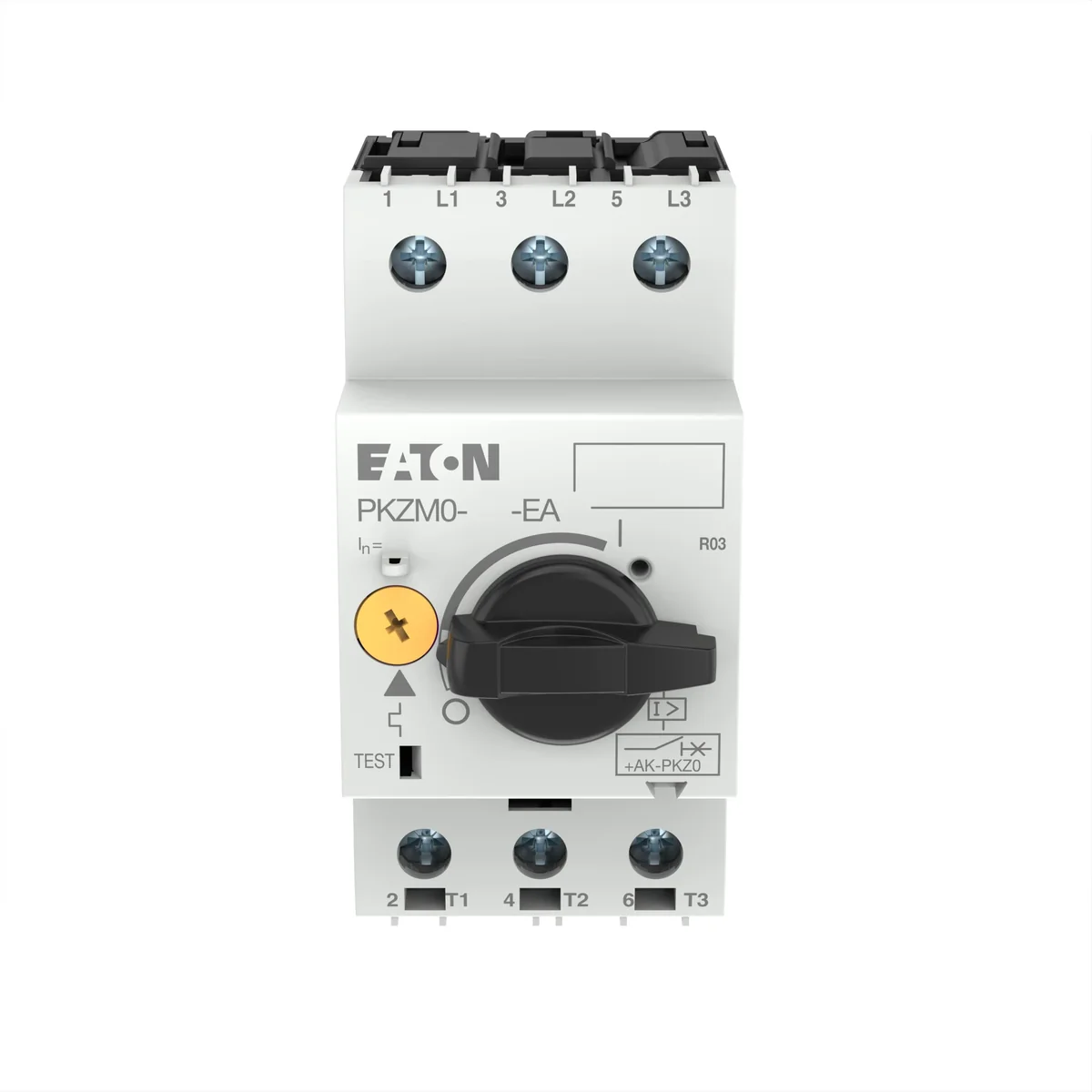

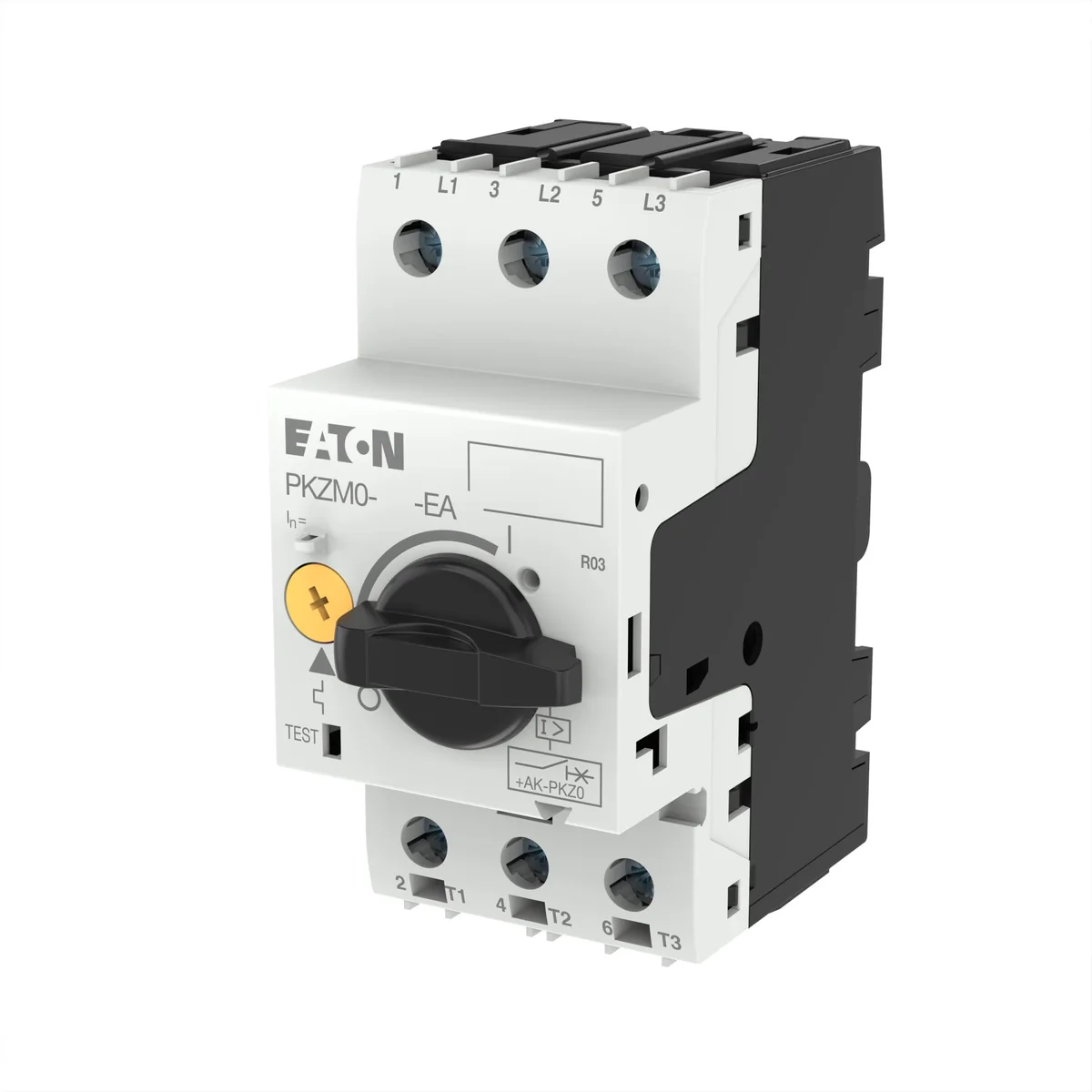

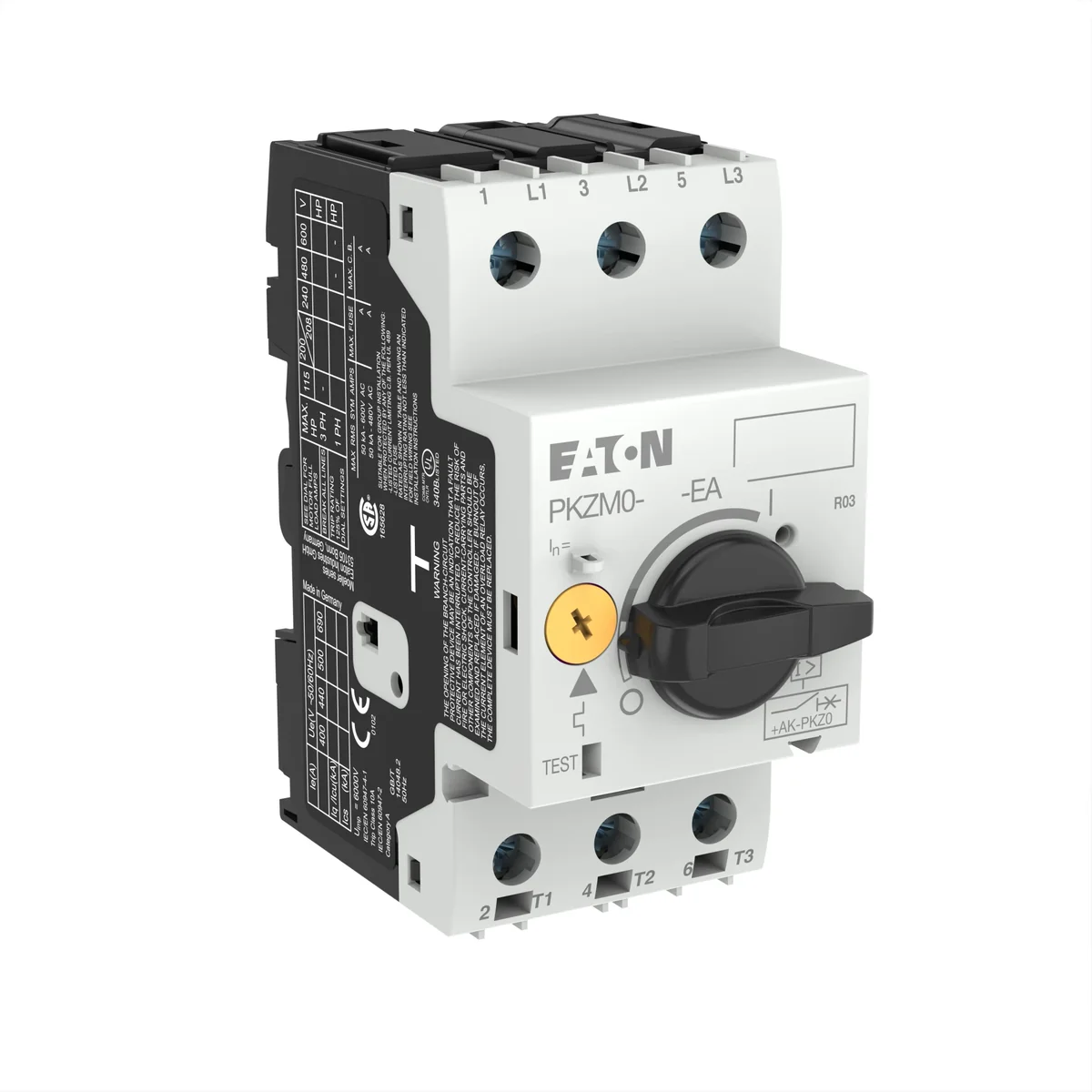

Motorschutzschalter PKZM0-25-EA 20-25A IP20 189869

local index:
ASN029MOEL
Catalog No:
189869
EAN code:
4015081878659
Manufacturer: EATON
Tiefe [mm]: 76
Überspannungskategorie: III
Anzahl der Pole: 3
Price:
58,25 €
brutto / pcs.
(including VAT 23%)
Delivery in 3h
Accessible 28 pcs.
Pickup in 1h
Quantity pcs.
(multiplicity:
1
)
Add to inquiry
Add to clipboard
Print

Product description

Kurze Ausfallzeiten von Maschinen und Anlagen erfordern eine schnelle Einsatzbereitschaft der eingesetzten Geräte Betrieb. Ohne Sicherungen bietet das PKZ gleichzeitig Kurzschlussschutz und Überlastschutz .

Eigenschaften:

  • ATEX-zugelassen zum Schutz EEx-Motoren bis 65 A
  • Einfache Planung dank Kurzschlussfestigkeit bei mindestens 50kA
  • Auslöseanzeige ermöglicht Ferndiagnose
  • Hohe Sicherheit durch Verwendung als Hauptschalter oder Reparatur und Wartung

Technical data

  • Tiefe [mm]
    76
  • Anzahl der Pole
    3
  • Schutzgrad
    IP20
  • Breite [Anzahl der Module]
    3
  • Mechanische Dauerhaftigkeit [Anzahl der Verbindungen]
    100000
  • Kurzschlussfestigkeit [kA]
    40
  • Kurzschlussauslöser [A]
    388
  • Maximale Betriebsspannung [V]
    690
  • Nennstoßspannung [V]
    6000
  • Nennschaltleistung [A]
    25
  • Nennbetriebsleistung für AC-3 400V [kW]
    12,5
  • Überspannungskategorie
    III
  • Montage
    Auf der TH-35-Schiene
  • Grad der Verschmutzung
    3
  • Breite [mm]
    45
  • Höhe [mm]
    93
  • Überlastauslöser [A]
    20-25
  • Nennbetriebsstrom [A]
    25
  • Auslösemodus
    Thermomagnetisch
  • Elektrische Lebensdauer [Anzahl der Betätigungen]
    100000
  • Nennbetriebsleistung für AC-3 230V [kW]
    5,5
  • Bemessungskurzschlussausschaltvermögen Icu bei 400V AC [kA]
    50

Other technical data

  • Überlastauslöser Stromeinstellung
    20 ... 25 A
  • Mit thermischem Schutz
    Nein
  • Auslösetechnik
    thermomagnetisch
  • Bemessungsdauerstrom Iu
    25 A
  • Bemessungsbetriebsleistung bei AC-3, 400 V
    12.5 kW
  • Ausführung des Betätigungselements
    Drehknopf
  • Mit integriertem Hilfsschalter
    Nein
  • Polzahl
    3
  • Schutzart (IP)
    IP20
  • Breite
    45 mm
  • Einstellbereich des unverzögerten Kurzschlussauslösers
    388 ... 388 A
  • Phasenausfallempfindlich
    Ja
  • Bemessungsbetriebsspannung
    690 ... 690 V
  • Bemessungsbetriebsleistung bei AC-3, 230 V
    5.5 kW
  • Anschlussart Hauptstromkreis
    Schraubanschluss
  • Gerätebauart
    Einbaugerät Festeinbautechnik
  • Mit integriertem Unterspannungsauslöser
    Nein
  • Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
    50 kA
  • Höhe
    93 mm
  • Tiefe
    76 mm

Manufacturer details

  • Manufacturer
    Eaton Electric Sp. z o.o.
  • Address
    80-299 Gdańsk Galaktyczna 30 Polska

Bulk packaging

A kind of package Skrzynia
Quantity 1 pcs.
Weight (kg) 0,309
Volume (m3) 0,000
Width (m) 0,048
Length (m) 0,080
Depth (m) 0,097
