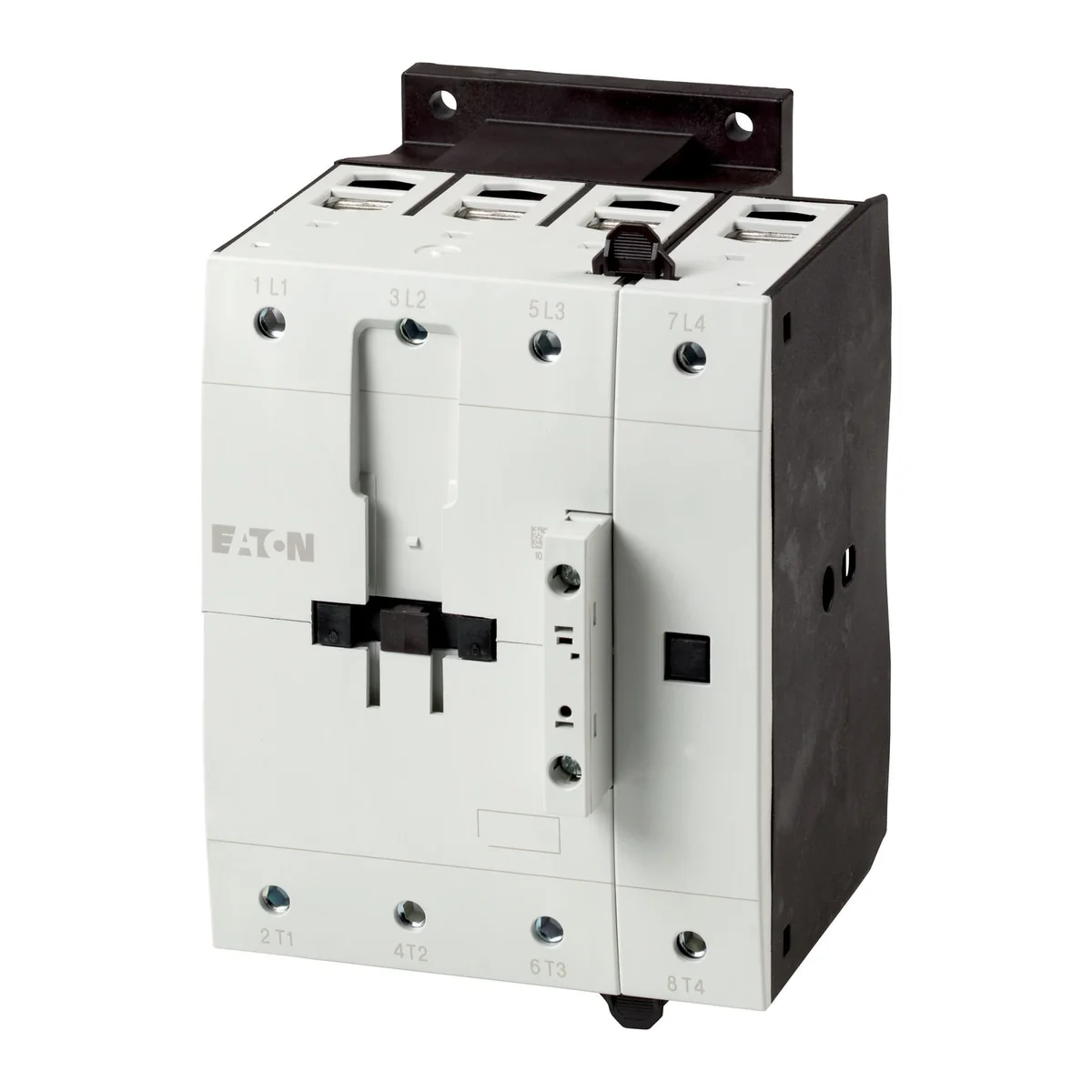

Leistungsschütz, DILMP125(RAC24), 125A, 4-polig 109904

Lokaler Index:
ATA190MOEL
Katalognummer:
109904
EAN-Code:
4015081094707
Hersteller: EATON
Anzahl der Pole: 4
Nennstrom [A]: 125
Preis:
416,98 €
brutto / stk.
(inklusive MwSt 23%)
Lieferung in 3h
bis zu 4 Wochen (Arbeitstage)
Abholung in 1 Stunde
Menge stk.
(mehrere:
1
)
Zur Zwischenablage hinzufügen
Drucken

Produktbeschreibung

Leistungsschütz für 4-polige Lasten, Leistungsschütze bis 200 A, 4-polig,

AC-1: Nicht-induktive oder schwach induktive Last, Widerstandsöfen,

AC- 3: Käfigläufermotoren: Starten, Stoppen während des Betriebs,

Anschlussart: Schraubklemmen, Pole: 4-polig, 380 V 400 V: Ie= 80 A, konventionell thermisch, 3- Pol, 50 - 60 Hz offen bei 40 °C: Ith =Ie= 125 A, geschlossen: Ith= 100 A, konventioneller thermischer Strom 1-polig offen: Ith= 325 A, geschlossen: Ith= 292 A, 220 V 230 V : P= 25 kW, 380 V 400 V: P= 37 kW, 660 V 690 V: P= 63 kW, Hinweise: Schaltelemente nach EN 50012., Eingebaute Schutzschaltung in der Steuerelektronik., Wechselstromart /DC-Strom: AC-Arbeit

Technische Daten

  • Anzahl der Pole
    4
  • Nennstrom [A]
    125

Weitere technische Daten

  • Bemessungssteuerspeisespannung Us bei AC 50 Hz
    24 ... 24 V
  • Bemessungssteuerspeisespannung Us bei DC
    0 ... 0 V
  • Bemessungsbetriebsstrom Ie bei AC-1, 400 V
    125 A
  • Bemessungsbetriebsleistung bei AC-3, 400 V
    37 kW
  • Bemessungsbetriebsleistung bei AC-4, 400 V
    28 kW
  • Geeignet für Reiheneinbau
    Nein
  • Anzahl der Hilfskontakte als Öffner
    0
  • Anzahl der Öffner als Hauptkontakte
    0
  • Bemessungssteuerspeisespannung Us bei AC 60 Hz
    24 ... 24 V
  • Spannungsart zur Betätigung
    AC
  • Bemessungsbetriebsstrom Ie bei AC-3, 400 V
    80 A
  • Bemessungsbetriebsstrom Ie bei AC-4, 400 V
    115 A
  • Znamionowa moc pracy NEMA
    44.7 kW
  • Anzahl der Hilfskontakte als Schließer
    0
  • Anschlussart Hauptstromkreis
    Schraubanschluss
  • Anzahl der Schließer als Hauptkontakte
    4

Hersteller-Details

Großpackungen

Eine Art Paket Skrzynia
Menge 1 stk. 1 stk.
Gewicht (kg) 2,730 2,826
Volumen (m3) 0,003 0,004
Breite (m) 0,122 0,134
Länge (m) 0,160 0,177
Tiefe (m) 0,170 0,183
