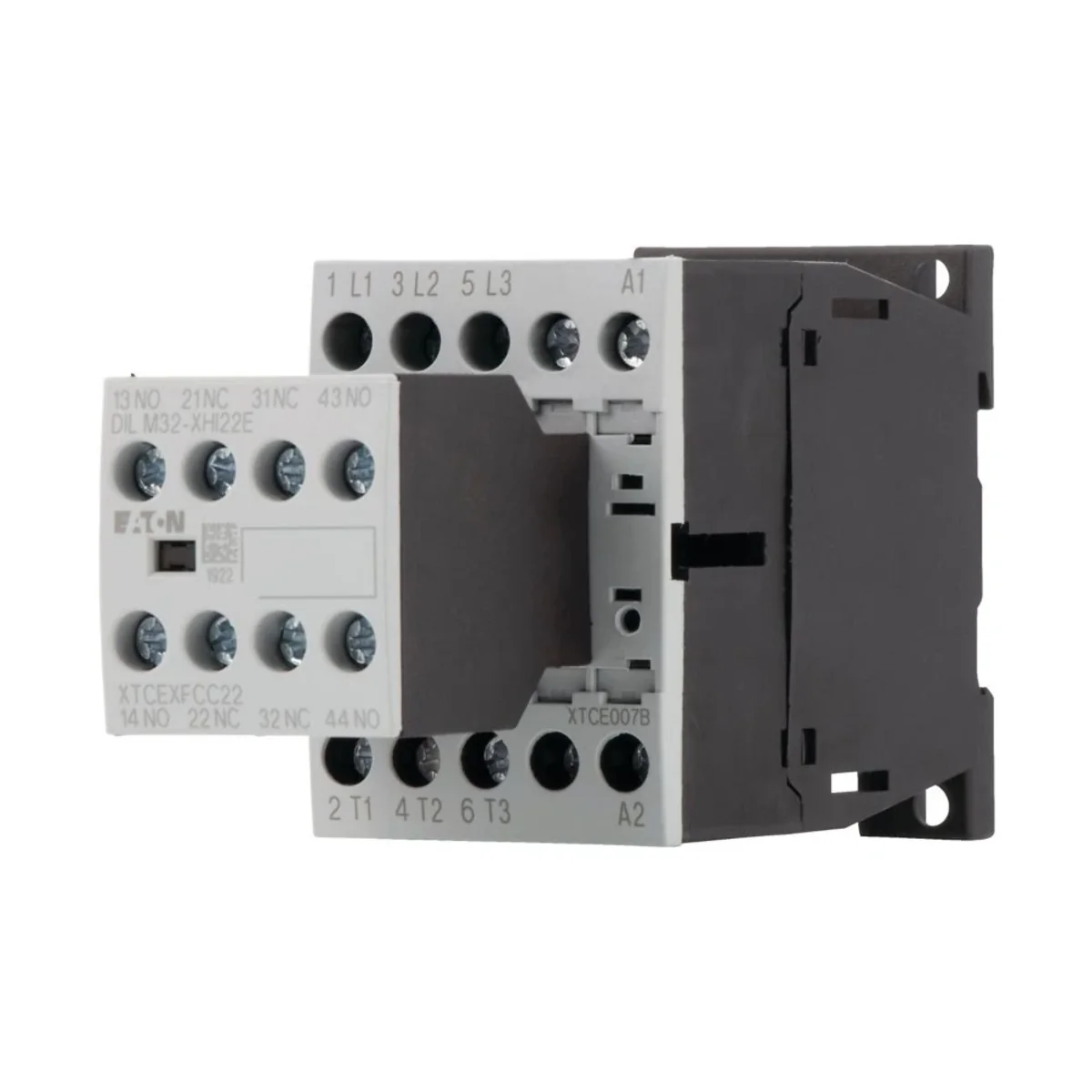

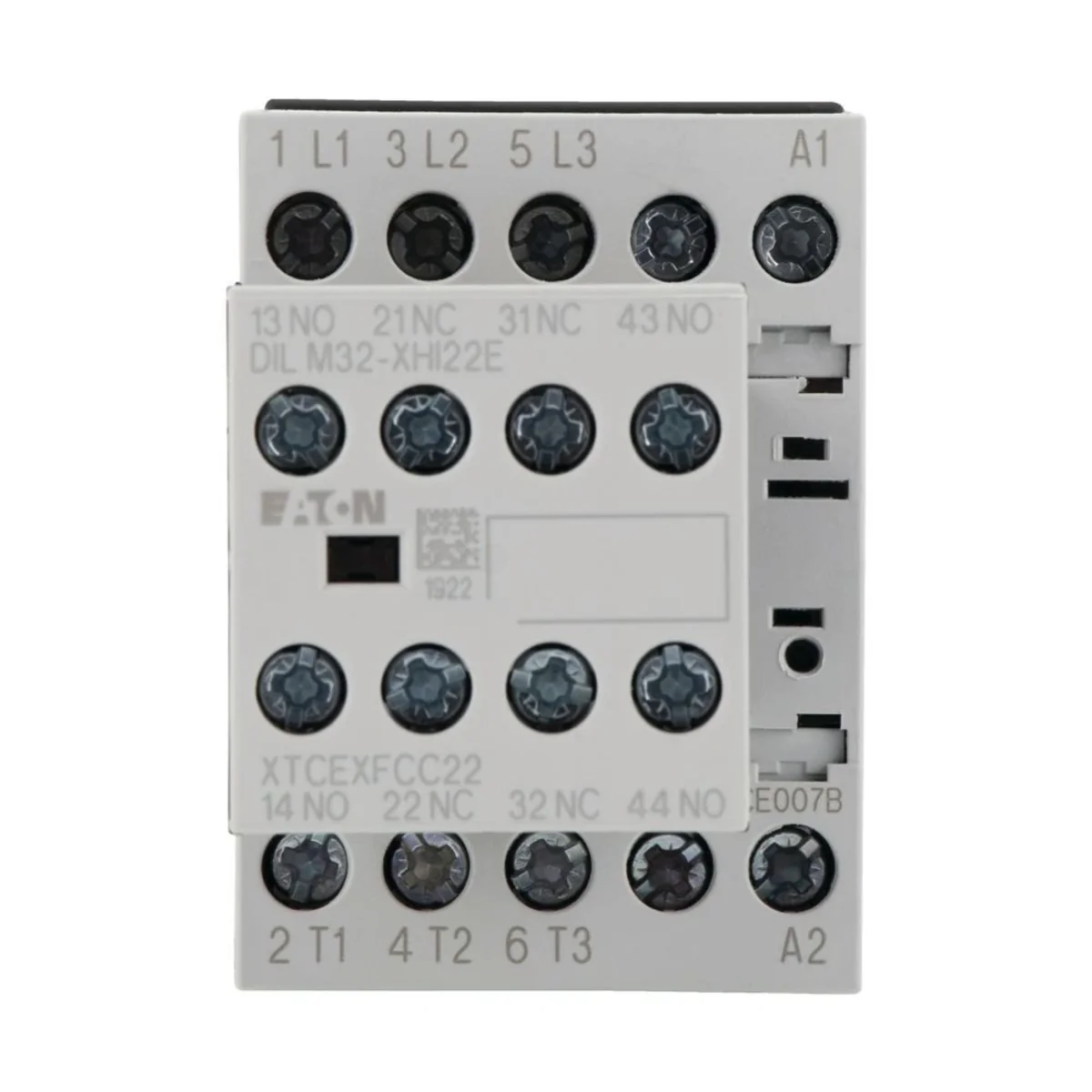

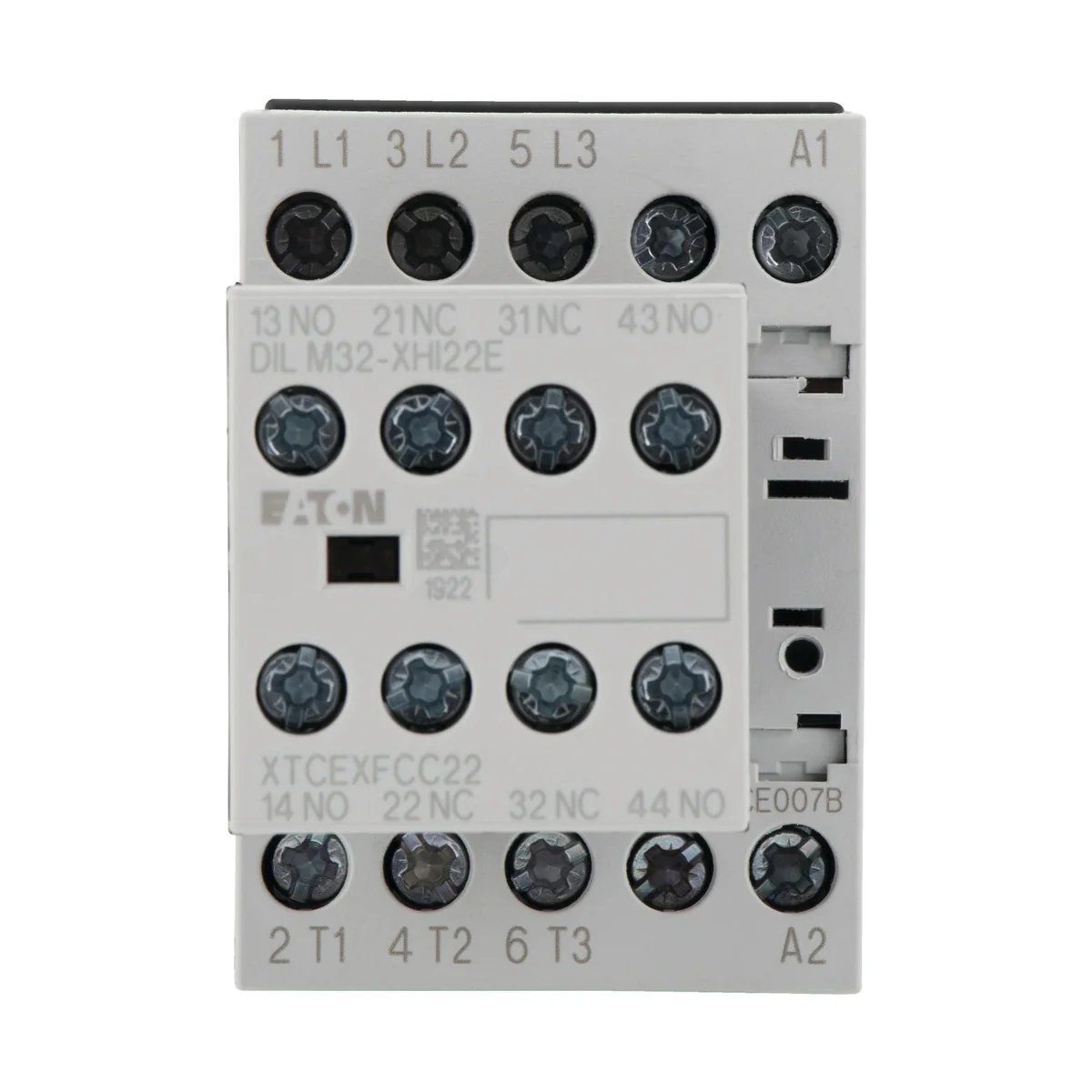

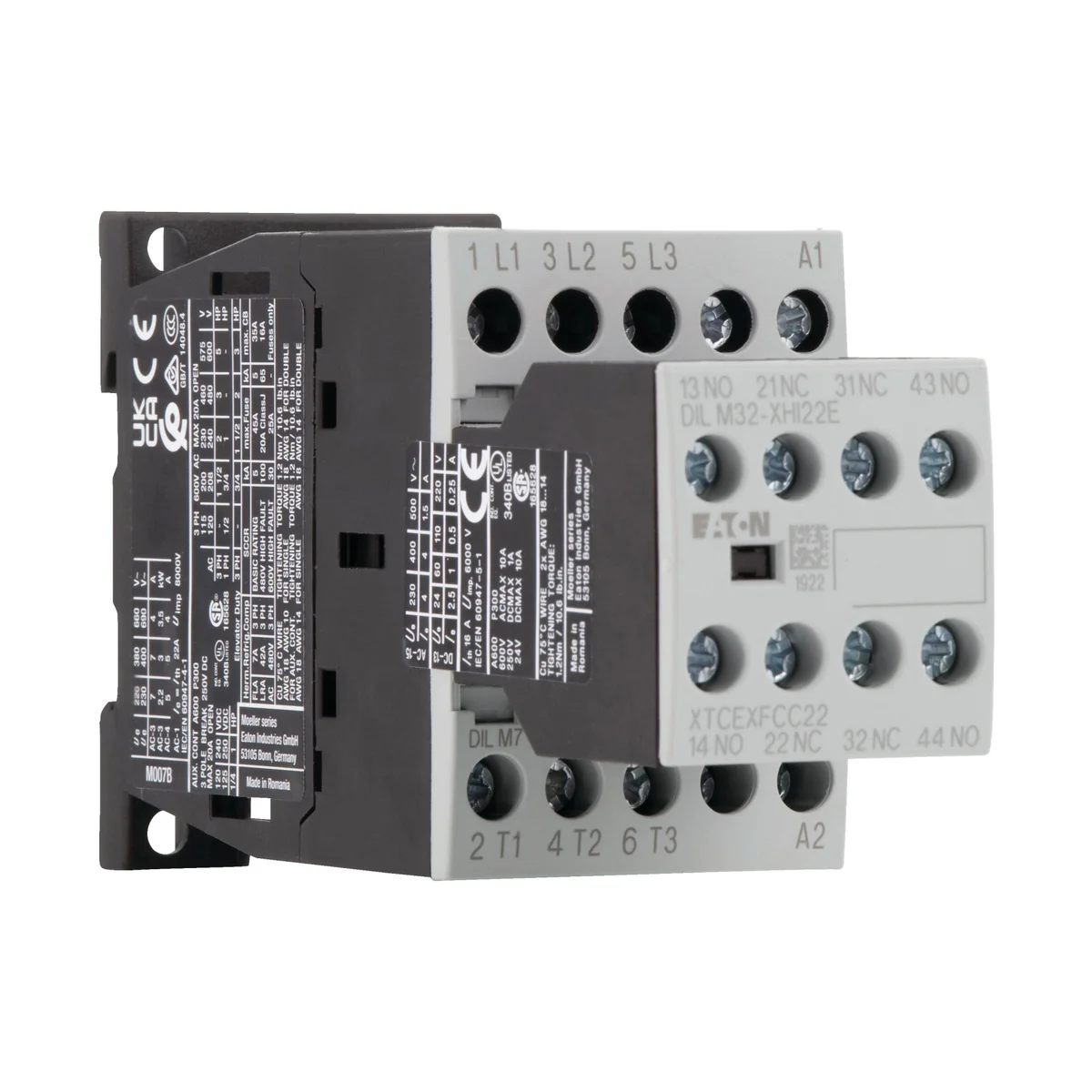

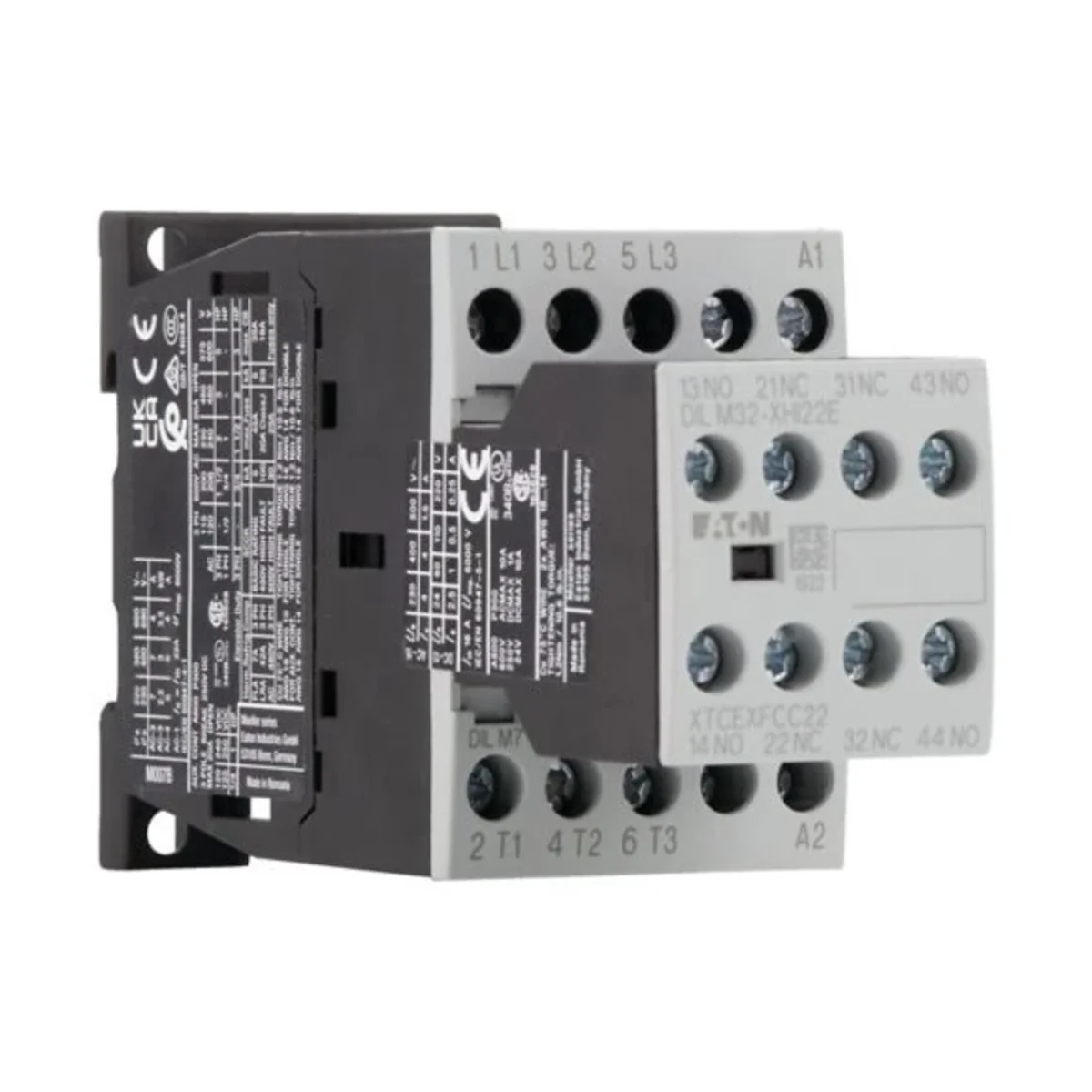

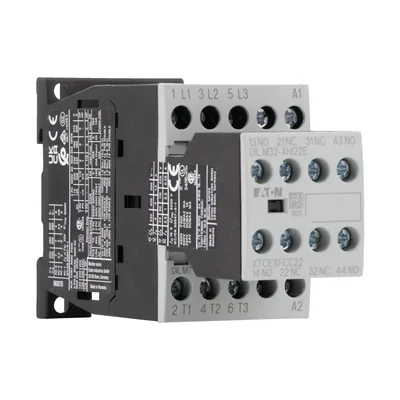

Leistungsschütz für Motoren, Komplettgeräte bis 170 A,

AC-1: Nichtinduktive oder schwachinduktive Lasten, Widerstandsöfen,

AC-3: Eichhörnchen- Käfigläufermotoren: Anlauf, Abschaltung während des Betriebs,

AC-4: Käfigläufermotoren: Anlauf, Gegenstrombremse, Reversierbetrieb, Impulsbetrieb,

Anschlussart: Schraubklemmen, Hinweis: Auch für Motoren der Klasse A Energieeffizienz IE3 geeignet., IE3-kompatible Geräte sind mit dem entsprechenden Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 7 A, Bemessungsbetriebsstrom AC -1 konventioneller Thermostrom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith =Ie= 22 A, geschlossen: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller Thermostrom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, Nennleistung der Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2,2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P = 3,5 kW, Max. Nennleistung der Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2,2 kW, 660 V 690 V: P= 2,9 kW, Bestückung mit Kontakten Z = Schließer: 2 Schließer, Bestückung mit Kontakten R = Öffner: 2 R, Hinweise: Schaltelemente nach EN 50012., Integrierter Varistor-Schutzanschluss., Mit Spiegelkontakt., Stromart AC/DC : Gleichstrombetrieb

Nennstrom [A]

7

Weitere technische Daten

Bemessungssteuerspeisespannung Us bei AC 50 Hz

0 ... 0 V
Bemessungssteuerspeisespannung Us bei DC

24 ... 24 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V

22 A
Bemessungsbetriebsleistung bei AC-3, 400 V

3 kW
Bemessungsbetriebsleistung bei AC-4, 400 V

2.2 kW
Geeignet für Reiheneinbau

Nein
Anzahl der Hilfskontakte als Öffner

2
Anzahl der Öffner als Hauptkontakte

0

Bemessungssteuerspeisespannung Us bei AC 60 Hz

0 ... 0 V
Spannungsart zur Betätigung

DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V

7 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V

5 A
Znamionowa moc pracy NEMA

2.2 kW
Anzahl der Hilfskontakte als Schließer

2
Anschlussart Hauptstromkreis

Schraubanschluss
Anzahl der Schließer als Hauptkontakte

3

Hersteller

EATON Electric Sp. z o.o.
Adresse

80-299 Gdańsk ul. Galaktyczna 30
Steueridentifikationsnummer

5841022327

Eine Art Paket		Skrzynia
Menge	1 stk.	1 stk.
Gewicht (kg)	0,351	0,370
Volumen (m3)	0,000	0,000
Breite (m)	0,045	0,045
Länge (m)	0,117	0,138
Tiefe (m)	0,068	0,078
