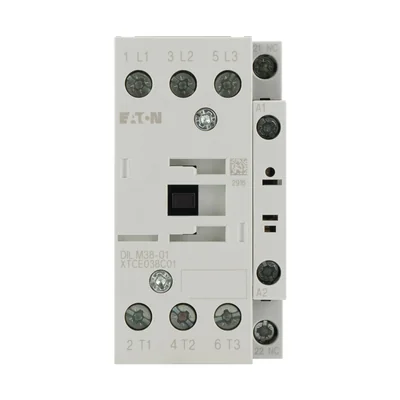

Leistungsschütz, DILM38-01(RDC24), 38A, 3b+1ZR 112470

Motorschütz, Schütze bis 170 A, 3-polig,

AC-1: Nichtinduktive oder schwach induktive Lasten, Widerstandsöfen,

AC-3: Motoren Käfigläufermotoren: Anlaufen, Abschalten während des Betriebs,

AC-4: Käfigläufermotoren: Anlaufen, Gegenstrombremsen, Reversierbetrieb, Impulsbetrieb,

Anschlussart : Schraubklemmen, Hinweis: Nicht geeignet für Motoren der Energieeffizienzklasse IE3., Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 38 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3 -polig, 50 - 60 Hz offen bei 40 °C: Ith =Ie= 45 A, geschlossen: Ith= 36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 100 A, geschlossen: Ith= 90 A, maximale Nennleistung von Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 11 kW, 380 V 400 V: P= 18,5 kW, 660 V 690 V: P= 21 kW, max . Nennleistung von Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7 kW, 660 V 690 V: P= 10 kW, kombinierbar mit Hilfsmotoren Schaltmodul: DILA-XHI(V).., DILM32 -XHI11-S, Kontakte R = Öffner: 1 Schließer, Hinweise: Schaltelemente nach EN 50012., Integrierte Schutzbeschaltung in der Steuerelektronik., Mit Spiegelkontakt. , Art des AC/DC-Stroms: DC-Betrieb
