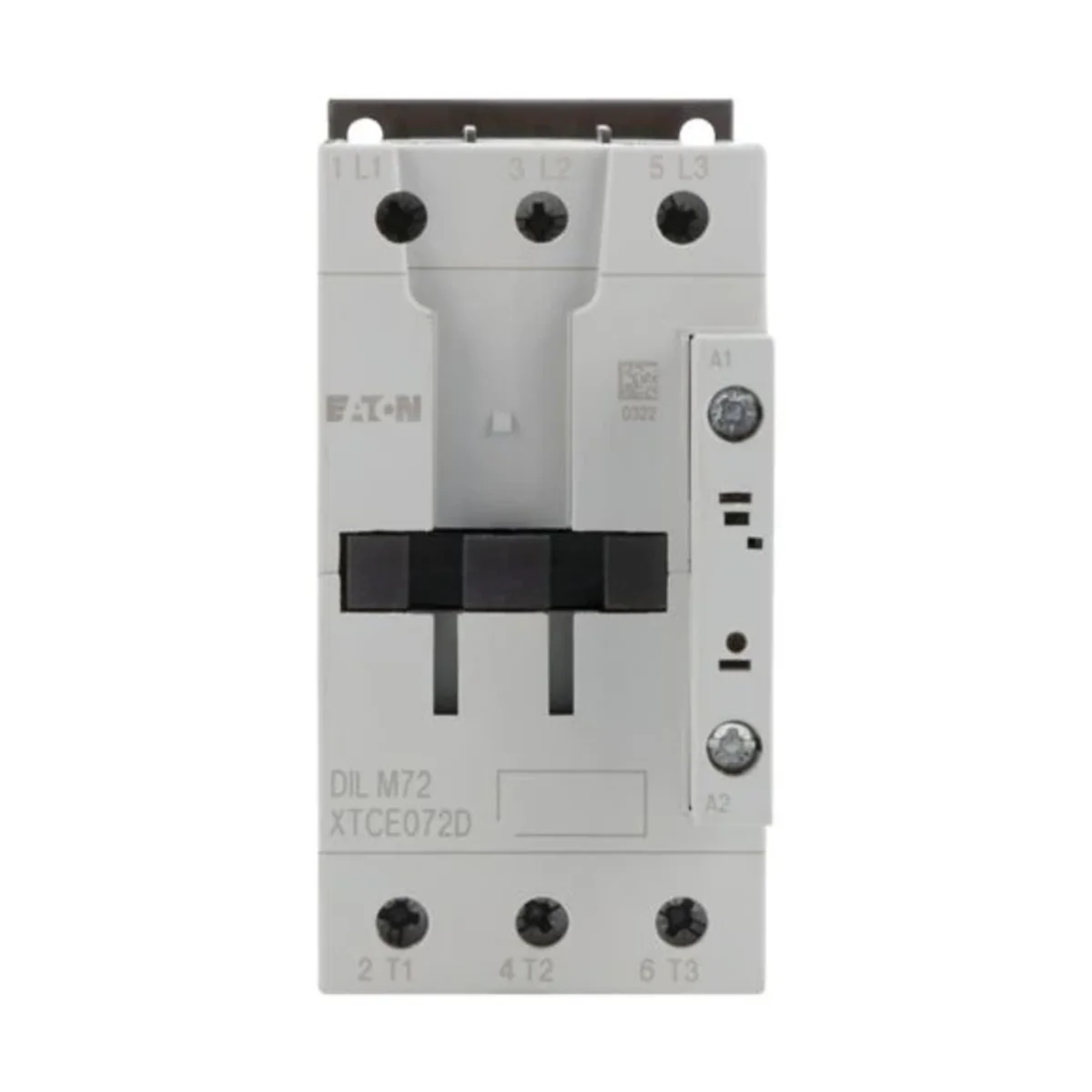

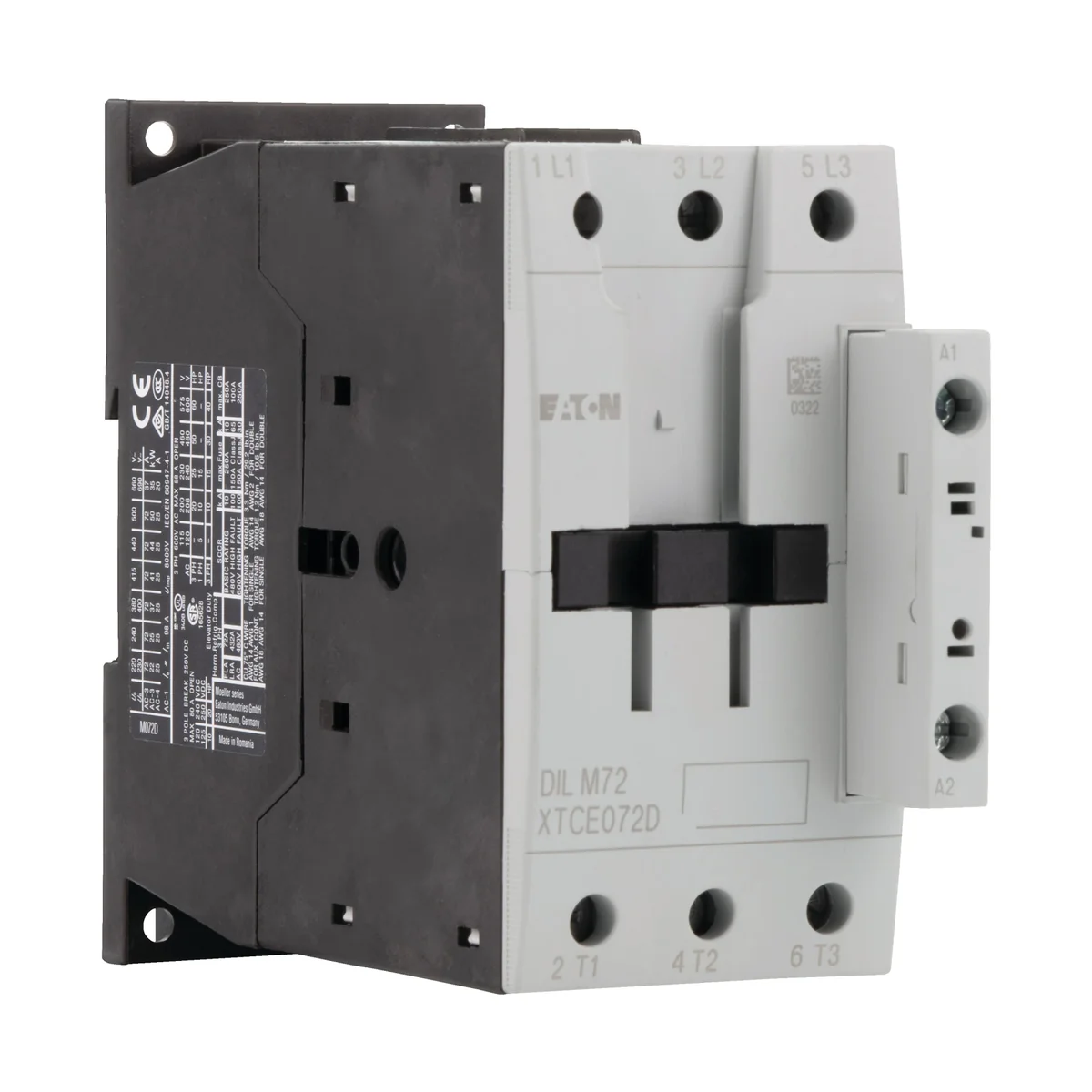

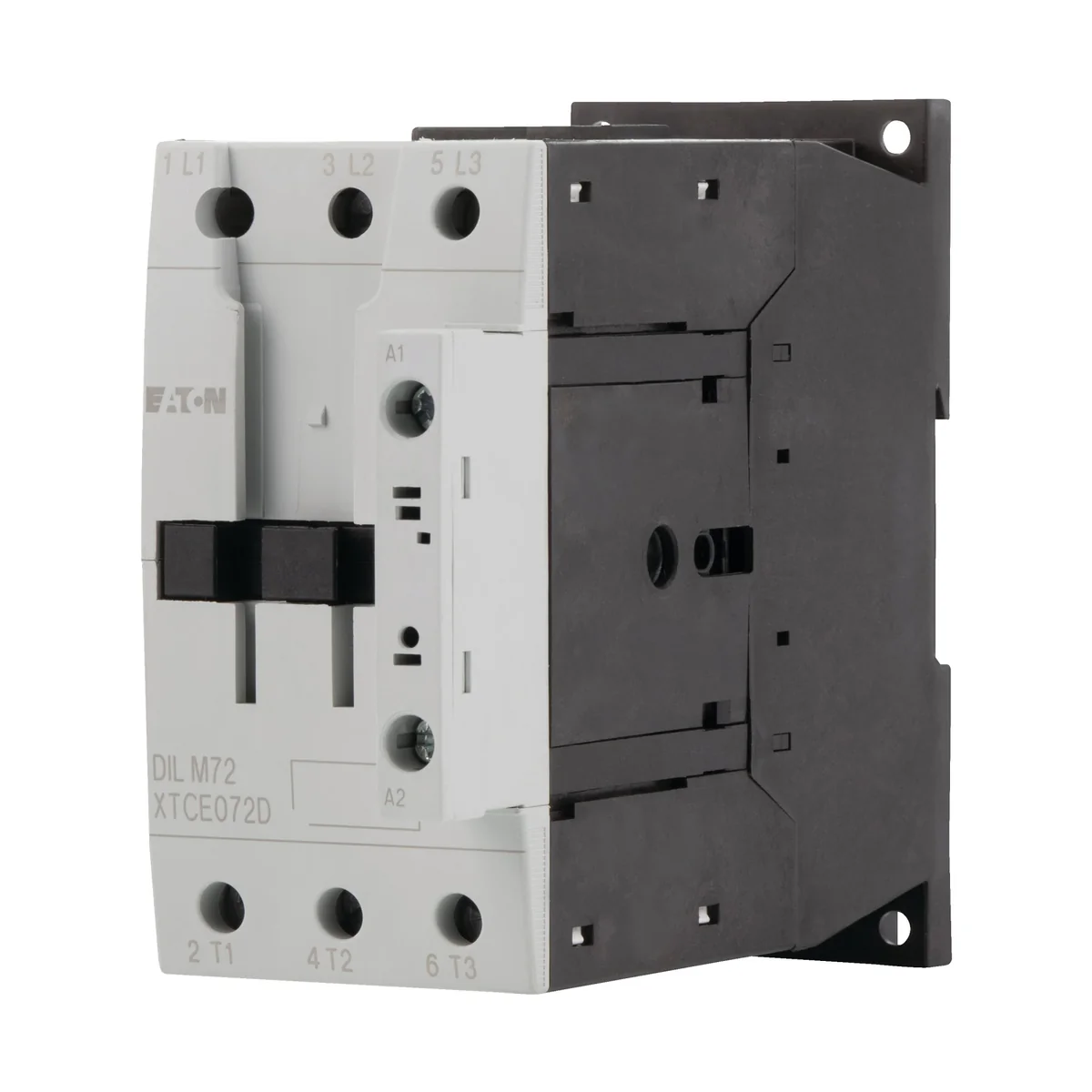

Motorschütz, Schütze bis 170 A, 3-polig, Gebrauchskategorie:

AC-1: Nichtinduktive oder schwach induktive Last, Widerstandsöfen,

AC- 3: Käfigläufermotoren: Anlauf, Abschaltung im Betrieb,

AC-4: Käfigläufermotoren: Anlauf, Gegenstrombremsen, Reversierbetrieb, Impulsbetrieb,

Anschluss Methode: Schraubklemmen,

Hinweis: Nicht geeignet für Motoren der Energieeffizienzklasse IE3.,

Bemessungsbetriebsstrom AC-3 380 V 400 V: Bemessungsbetriebsstrom AC-1 konventionell thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith =Ie= 98 A, geschlossen: Ith= 72 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 200 A, gekapselt: Ith= 180 A, Max. Nennleistung der Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 22 kW, 380 V 400 V: P= 37 kW, 660 V 690 V: P= 35 kW, Max. Nennleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 7 kW, 380 V 400 V: P= 12 kW, 660 V 690 V: P= 17 kW,

zum Anschluss an das Modul Hilfsschalter: DILM150-XHI(V).., DILM1000-XHI(V)..,

Hinweise: Schaltelemente nach EN 50012., Elektrik beachten Haltbarkeit.,

AC/DC-Stromart: AC-Betrieb

Anzahl der Pole

3
Spannung [V]

110V 50Hz, 120V 60Hz

Montage

Schraubklemmen
Nennbetriebsleistung bei AC-3, 400 V [kW]

72

Weitere technische Daten

Bemessungssteuerspeisespannung Us bei AC 50 Hz

110 ... 110 V
Bemessungssteuerspeisespannung Us bei DC

0 ... 0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V

98 A
Bemessungsbetriebsleistung bei AC-3, 400 V

37 kW
Bemessungsbetriebsleistung bei AC-4, 400 V

12 kW
Geeignet für Reiheneinbau

Nein
Anzahl der Hilfskontakte als Öffner

0
Anzahl der Öffner als Hauptkontakte

0

Bemessungssteuerspeisespannung Us bei AC 60 Hz

120 ... 120 V
Spannungsart zur Betätigung

AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V

72 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V

25 A
Znamionowa moc pracy NEMA

37 kW
Anzahl der Hilfskontakte als Schließer

0
Anschlussart Hauptstromkreis

Schraubanschluss
Anzahl der Schließer als Hauptkontakte

3

Hersteller

EATON Electric Sp. z o.o.
Adresse

80-299 Gdańsk ul. Galaktyczna 30
Steueridentifikationsnummer

5841022327

Eine Art Paket		Skrzynia
Menge	1 stk.	1 stk.
Gewicht (kg)	0,872	0,923
Volumen (m3)	0,001	0,001
Breite (m)	0,055	0,057
Länge (m)	0,132	0,151
Tiefe (m)	0,115	0,118
