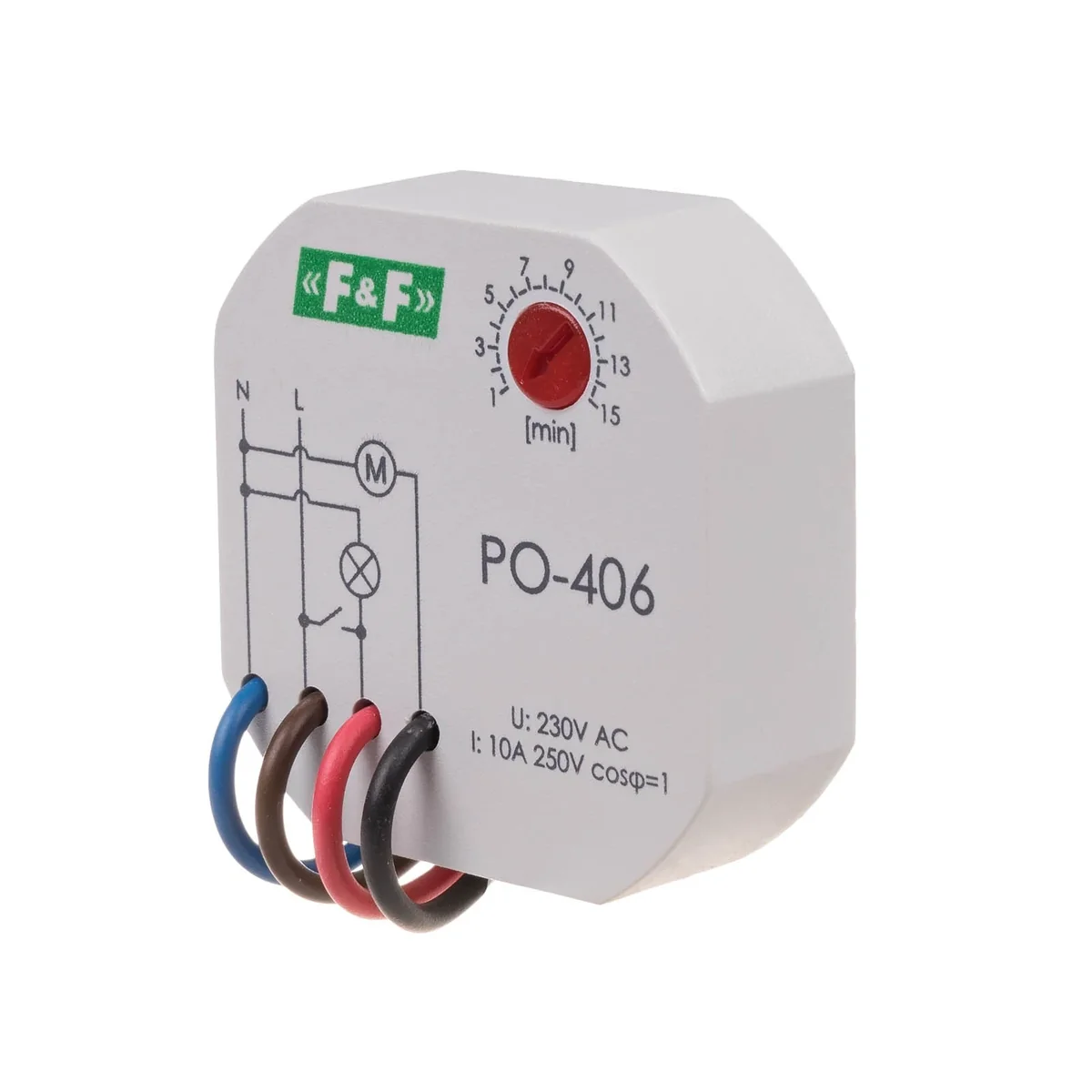

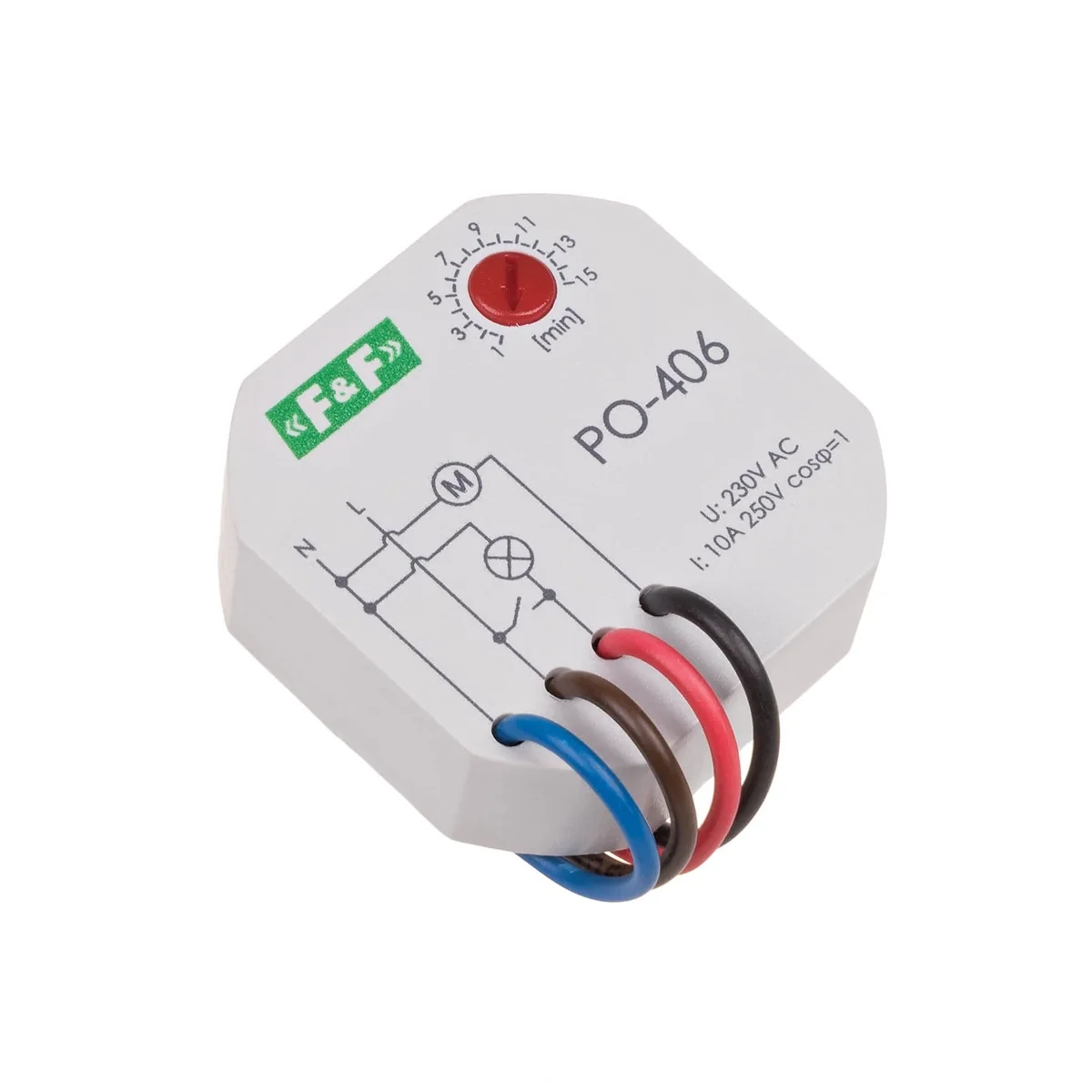

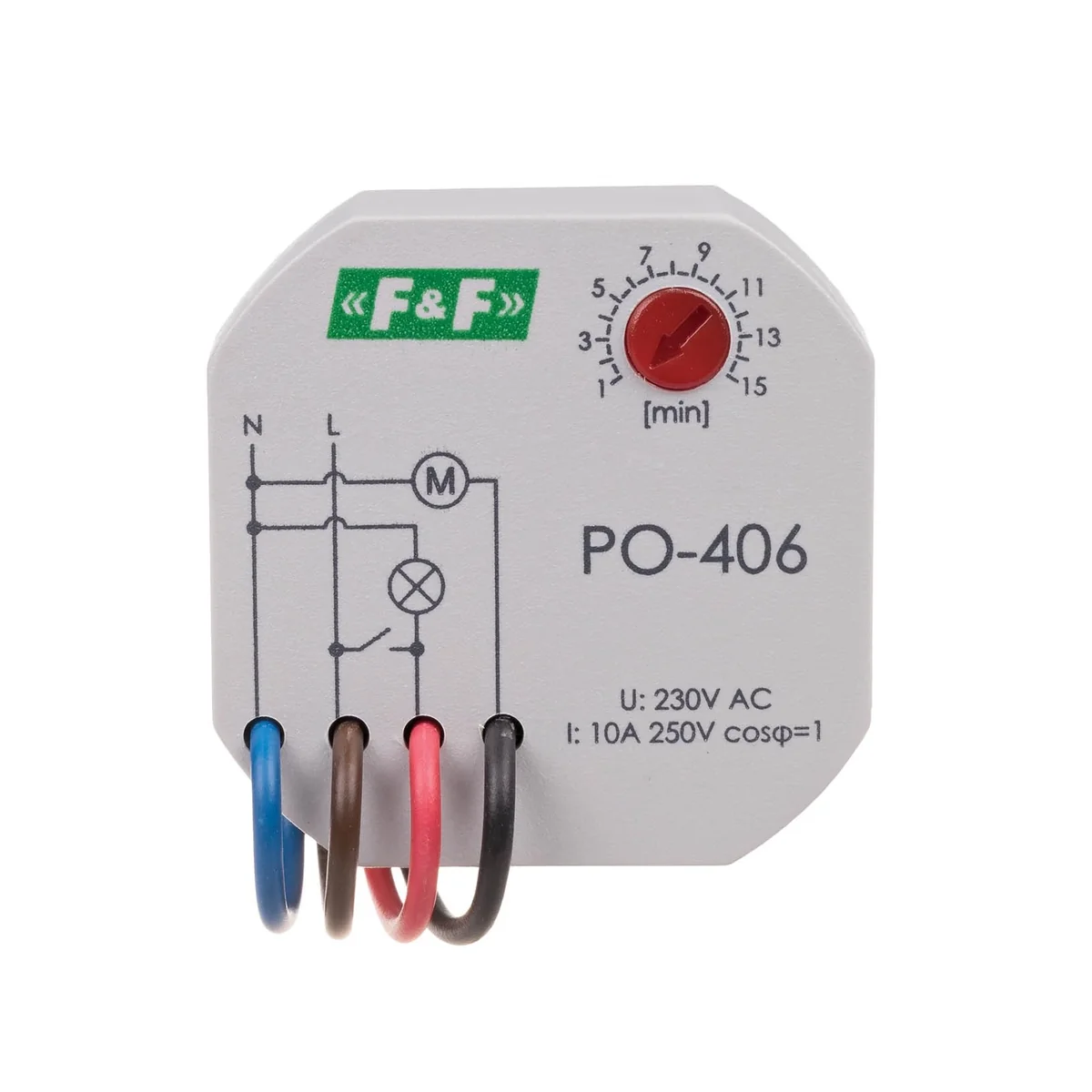

Zeitrelais PO-406 PO-406

Bestimmungsgemäße Verwendung
Verzögerte Ausschaltzeitrelais werden verwendet, um die Stromversorgung des gesteuerten Empfängers für eine bestimmte Zeit nach dem Abfall der Steuerspannung aufrechtzuerhalten, z. B. in Badezimmerlüftungssystemen, bei der der Betrieb aufrechterhalten wird, wird der Ventilator – zusammen mit der Beleuchtung – für eine bestimmte Zeit eingeschaltet. Zeit  nach dem Ausschalten der Beleuchtung.
Funktion
Das Anlegen der Steuerspannung S an das Relais bewirkt dessen Aktivierung und das Einschalten der Spannung am gesteuerten Empfänger. Nachdem die Steuerspannung abgefallen ist, wird der Betrieb des Empfängers durch  Haltezeit t (Einstellung über Potentiometer). Nach der Zeit t erfolgt das Abschalten des gesteuerten Empfängers  wird passieren   automatisch. Wird die Steuerspannung S vor Ablauf der eingestellten Zeit wieder angelegt, führt das Relais seine Betriebsfunktion von Beginn an fort
