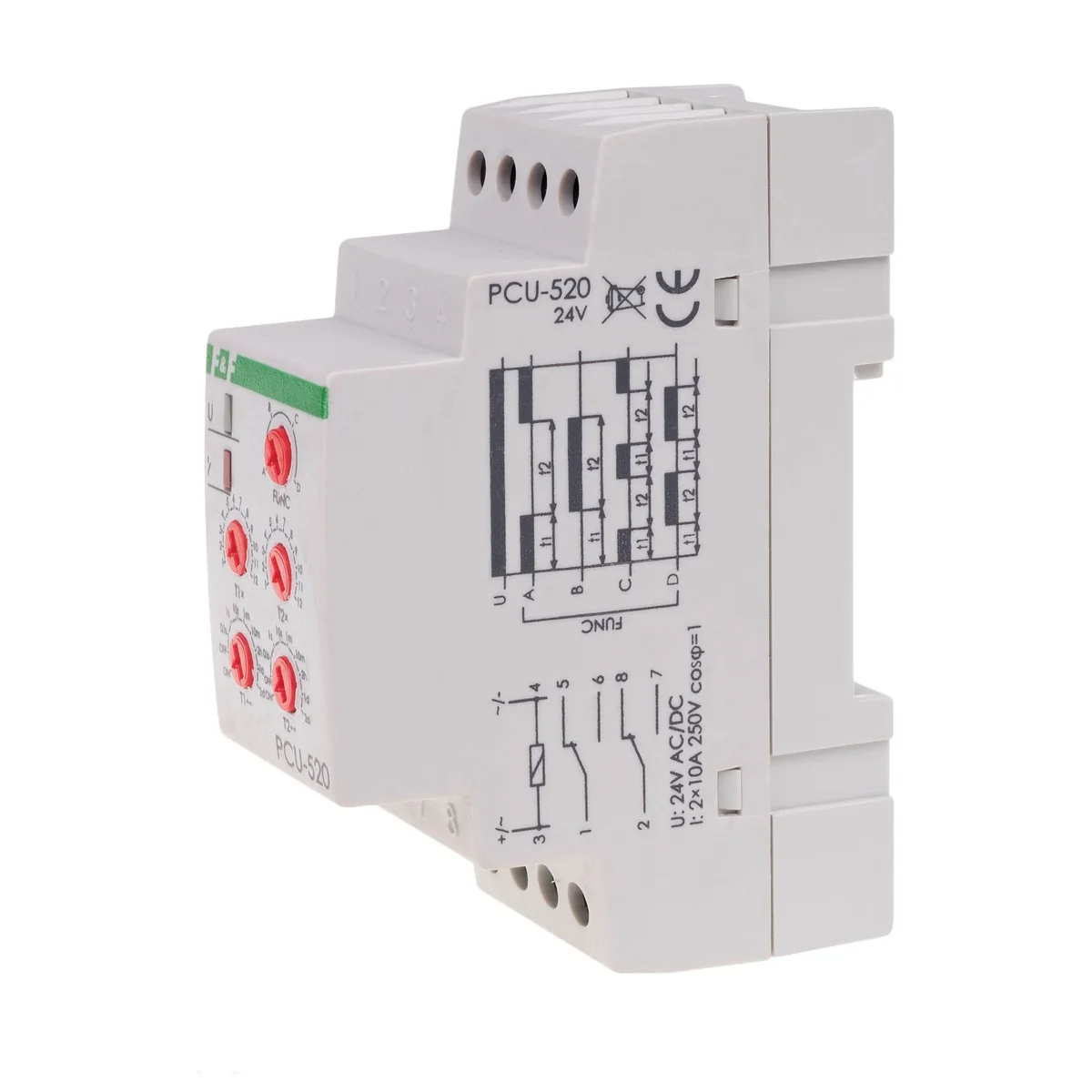

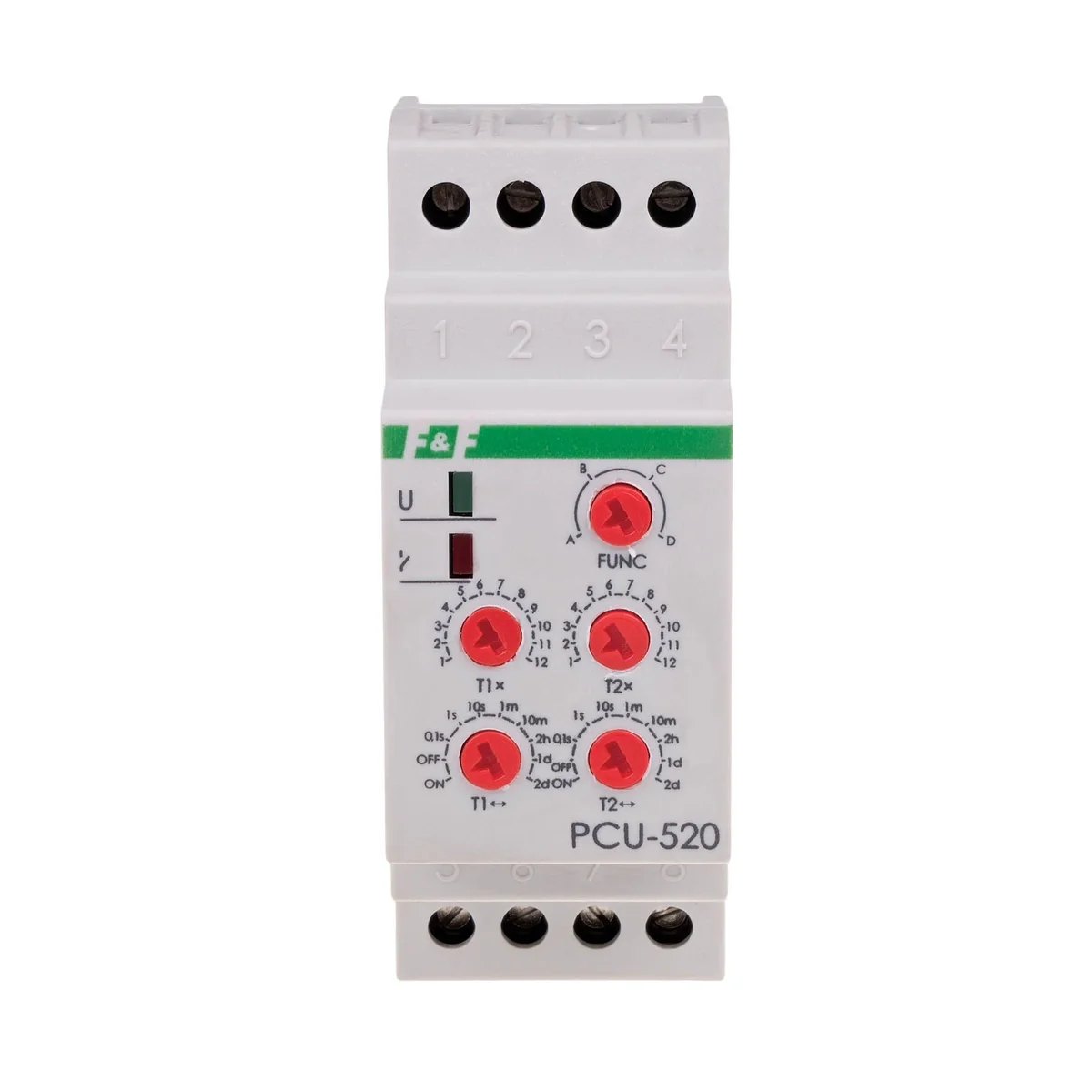

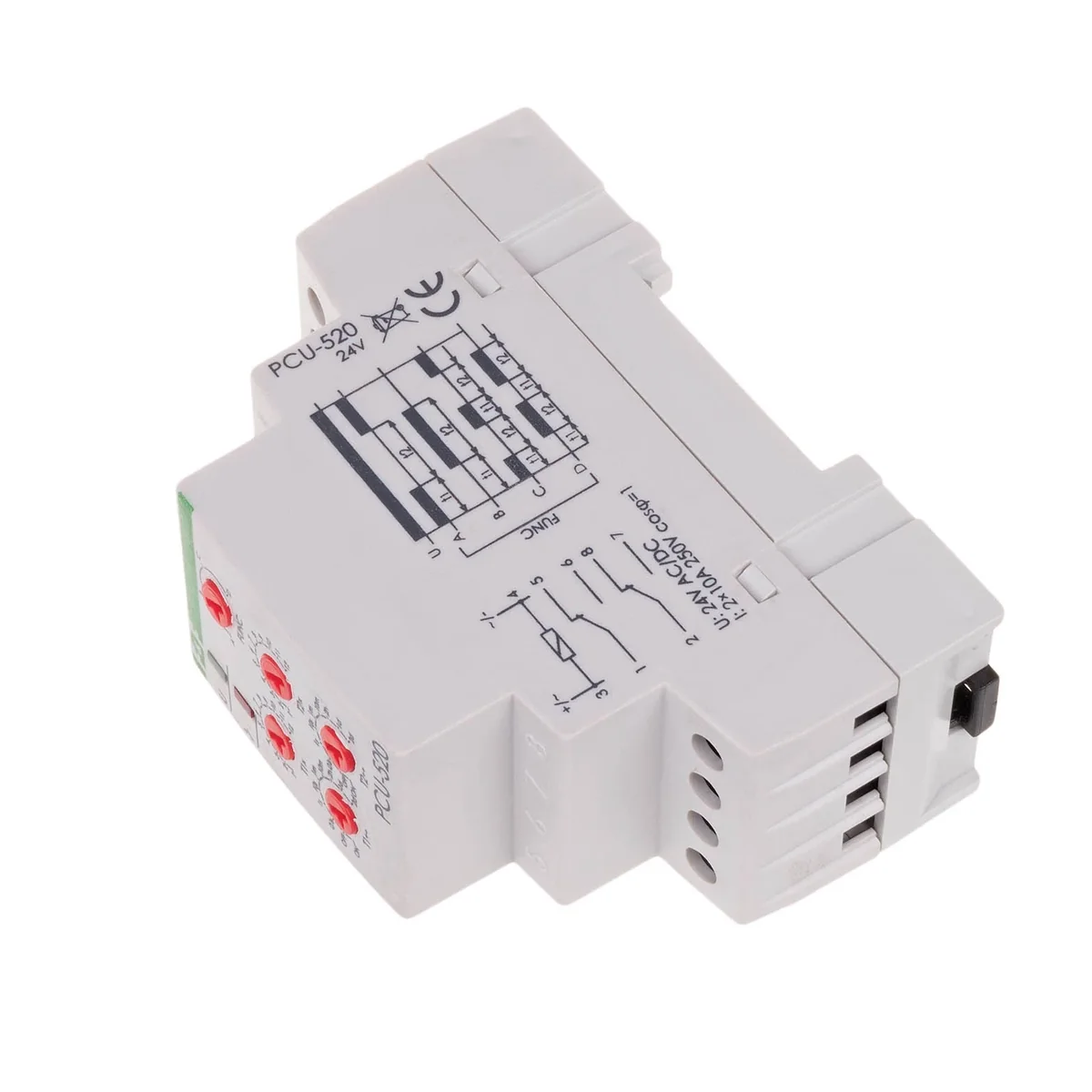

Zeitrelais PCU-520 24V PCU-520-24V

Zweck
Relays  vorübergehend   werden verwendet für  Zeitsteuerung in Industrie- und Hausautomationssystemen (z. B. Lüftung, Heizung, Beleuchtung, Signalisierung usw.). Bis zum Einschalten des Relais bleiben die Kontakte in den Positionen 1-5, 2-8. Nach Anlegen der Versorgungsspannung werden die Kontakte für die Zeit t1 in die Stellung
1-6, 2-7 geschaltet. Nach Ablauf der Zeit t1 kehren die Kontakte für eine Zeitspanne in die Positionen 1-5, 2-8 zurück. t2. Nach der Zeit t2 kehren die Relaiskontakte für die Zeit t2 in die Positionen 1-5, 2-8 zurück. t2. Nach der Zeit t2 kehren die Relaiskontakte in die Stellung 1-6, 2-7 zurück. Eine erneute Ausführung des Relaisbetriebsmodus ist nach Abtrennen und Wiedereinschalten der Versorgungsspannung möglich. Bei Spannungsversorgung bleiben die Kontakte in Stellung  1-5, 2-8 für die Zeit t1. Nach Ablauf der t1-Zeit wird der  Kontakte in Position 1-6, 2-7 für Zeit t2. Nach der Zeit t2 kehren die Relaiskontakte in die Positionen 1-5, 2-8 zurück. Eine erneute Ausführung des Relaisbetriebsmodus ist nach Abtrennen und erneutem Einschalten der Versorgungsspannung möglich. Intervalle  Zeit und Pause.
*OPÓVERZÖGERTES EINSCHALTEN - ZYKLISCH (D)
Einschaltverzögerter Betriebsmodus, der zyklisch in der eingestellten Zeit ausgeführt wird   Intervalle  Arbeitszeit und Pausen. Hinweis!
* Bei eingeschalteter Stromversorgung reagiert das System nicht auf Änderungen der Zeitbereichseinstellungen.
* Der Betrieb mit dem neu eingestellten Zeitbereich erfolgt nach dem Aus- und Wiedereinschalten.
* Wenn das Gerät innerhalb des eingestellten Zeitbereichs eingeschaltet wird, ist es möglich, die Zeit innerhalb des Zeiteinstellwerts stufenlos anzupassen. EIN  - bei eingeschalteter Spannungsversorgung ist der Kontakt dauerhaft eingeschaltet  in Position 11-12.
 AUS  -  Bei eingeschalteter Spannungsversorgung ist der Kontakt dauerhaft eingeschaltet  in Position 11-10.
