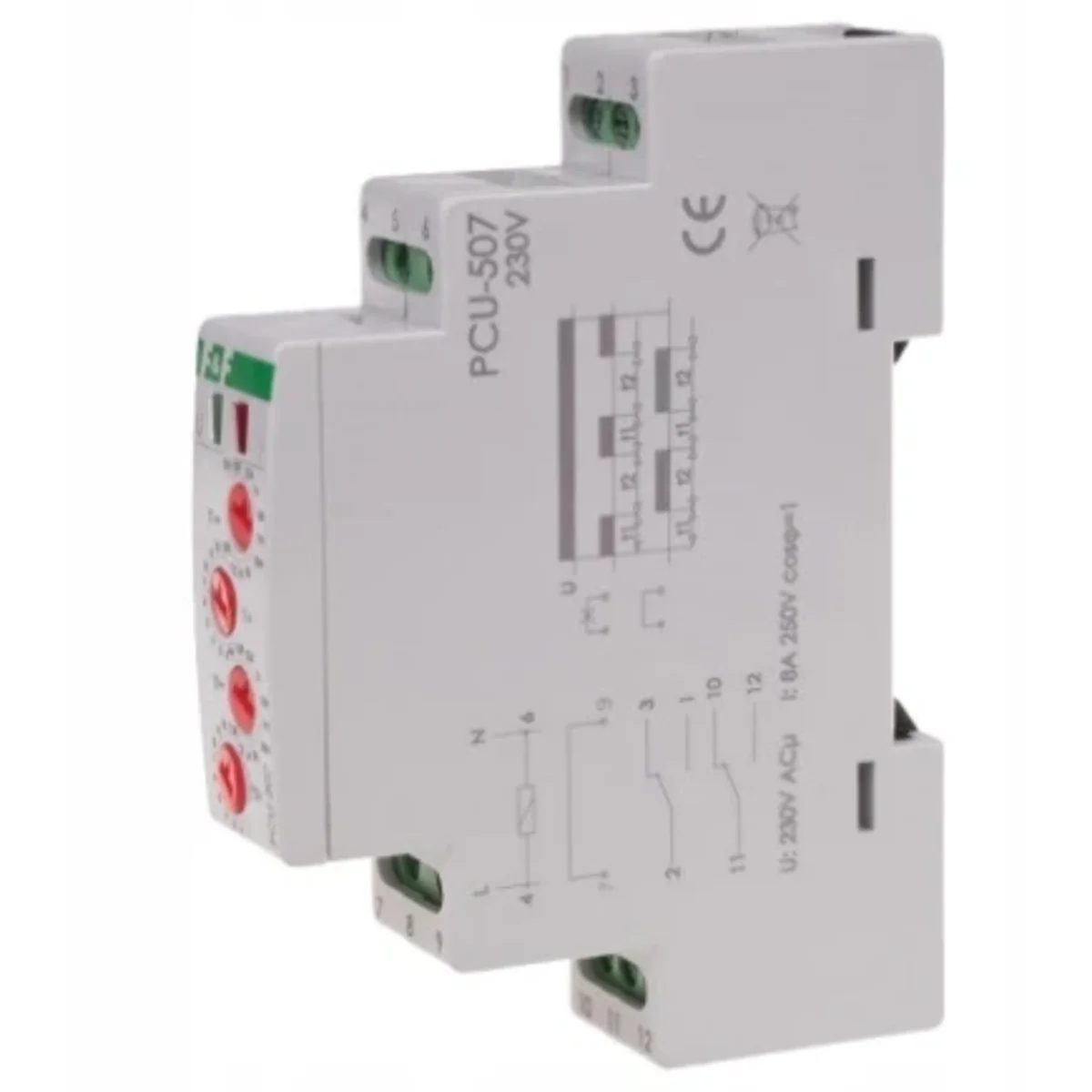

Zeitrelais mit 2 Funktionen (Einstellung 2 Zeiten T1 T2 PCU-507 230V PCU-507

Verwendungszweck

Zeitrelais werden zur Zeitsteuerung in Industrie- und Hausautomationssystemen (z. B. Lüftung, Heizung, Beleuchtung, Signalisierung, usw). Funktionsweise

Funktionen:

*VERZÖGERTES AUS - ZYKLISCH

Kontakte bleiben in Position 2-3 und 11-10, bis das Relais eingeschaltet wird. Nach Anlegen der Versorgungsspannung werden die Kontakte für die Zeit t1 in die Stellungen 2-1 und 11-12 geschaltet. Nach Ablauf der Zeit t1 kehren die Kontakte für die Zeit t2 in die Positionen 2-3 und 11-10 zurück. Die Reihenfolge dieser Schaltungen erfolgt zyklisch.

*EINSCHALTVERZÖGERT - ZYKLISCH

Nach Anlegen der Versorgungsspannung bleiben die Kontakte für ca der Zeitpunkt t1. Nach Ablauf der Zeit t1 werden die Kontakte für die Zeit t2 in die Stellungen 2-1 und 11-12 geschaltet. Nach der Zeit t2 kehren die Relaiskontakte in die Positionen 2-3 und 11-10 zurück. Die Abfolge dieser Schaltungen erfolgt zyklisch. Hinweis!

* Bei eingeschalteter Stromversorgung reagiert das System nicht auf Änderungen der Zeitbereichseinstellungen.

* Der Betrieb mit dem neu eingestellten Zeitbereich erfolgt nach dem Einschalten Schalten Sie den Strom aus und wieder ein.

* Wenn die Stromversorgung eingeschaltet ist, ist es innerhalb des eingestellten Zeitbereichs möglich, die Zeit innerhalb des Zeiteinstellwerts stufenlos anzupassen.



 EIN  – wenn die Stromversorgung eingeschaltet ist, ist der Kontakt im 11-12-Bereich dauerhaft geschlossen.

 AUS  – wenn die Stromversorgung eingeschaltet ist, ist der Kontakt dauerhaft geschlossen in Position 11-10
