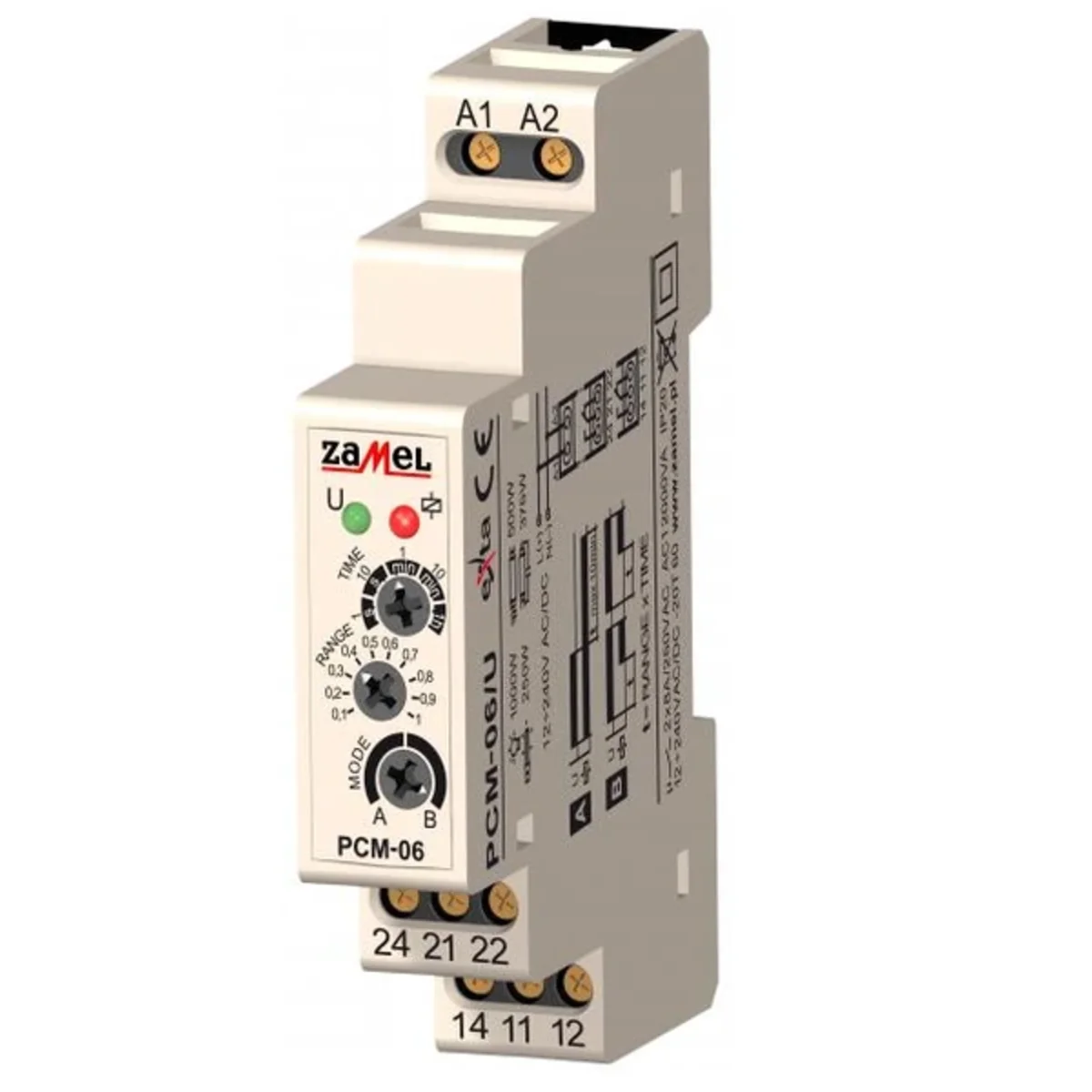

Zeitrelais 12-240V AC/DC Typ: PCM-06/U EXT10000083-WPL

Doppelfunktion Relais PCM-06/U. Es dient zur Ausführung der Funktionen verzögertes Herunterfahren (Modus A) und verzögertes Einschalten (Modus B). Das Relais wird mit einer Versorgungsspannung im Bereich von 12 ÷ 240VAC/DC. Im Modus A arbeitet das Relais bis zu 10 Minuten nach einem Stromausfall. Dieser Modus kann beispielsweise zur Steuerung von Badezimmerventilatoren verwendet werden. Im Modus B wird das Relais nach Ablauf der eingestellten Zeit t eingeschaltet, daher kann dieser Modus beispielsweise zur akustischen Signalisierung des Motorstartmoments verwendet werden. Nach dem Signal (der Länge t) wird der Motor eingeschaltet. Das Gerät wird mit einer Spannung im Bereich von 12 ÷ 240V AC/DC.

Technische Daten:

• Abmessungen: 90 x 17,5 x 66 mm
• Nennversorgungsspannung: 12 ÷ 240 V AC/DC
• Maximale Kontaktspannung: 250 V
• Verwendungskategorie: AC1
• Maximale Relaisleistung: 2000 VA
• Anzahl Anzahl Wechslerkontakte: 2
• Relaisstrom: 8 A
• Nennstromaufnahme: 6 mA (850 mW)
• IP-Schutzklasse: 20
• Gehäusemontage: TH35-Schiene
• Stromanschlüsse: A1, A2
• Versorgungsspannungstoleranz: -5 ÷ +10 %
• Anzeige der Versorgungsspannung: LED, grün
• Nennfrequenz: 50 / 60 Hz
• Anzahl der Betriebsarten: 2 (A, B)
• Zeiteinstellbereich t: 0,1 Sekunden ÷ 1 Stunde
• Zeiteinstellungsgenauigkeit: 5 %
• Zeitwiederholgenauigkeit: 0,2 %
• Zeiteinstellung: 2x Potentiometer (Dreh + Schritt)
< li >Relaisstatus- und Zeitanzeige: LED, rot
• Anzahl der Anschlussklemmen: 8
• Anschlussdrahtquerschnitt: 0,2 ÷ 2,5 mm²
• Betriebstemperatur: -20 ÷ +60 °C
• Arbeitslage: beliebig
• Schutzklasse: II
• Überspannungskategorie: II
• Verschmutzungsgrad: 2< /li>
• Stoßspannung: 1,5 kV

Vorteile:

• Betriebsarten: verzögert ein, verzögert ;früh Abschaltung
• Anzeige der Versorgungsspannung – grüne LED
• Anzeige des Relaisstatus – rote LED
• hohe Genauigkeit der gemessenen Zeit
• Relaisausgang - zwei Wechslerkontakte mit einer maximalen Belastbarkeit von 8 A
• Einzelmodulgehäuse
