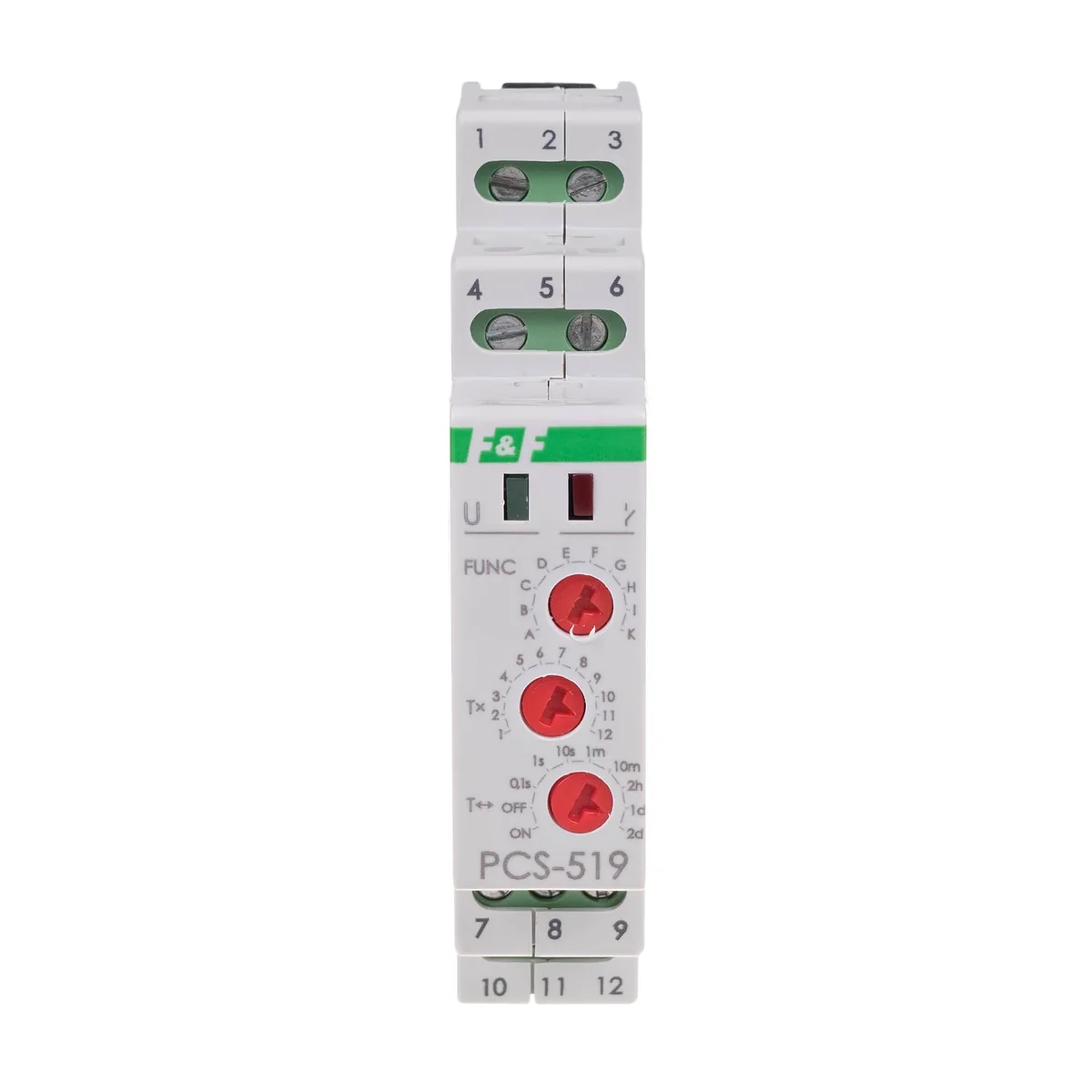

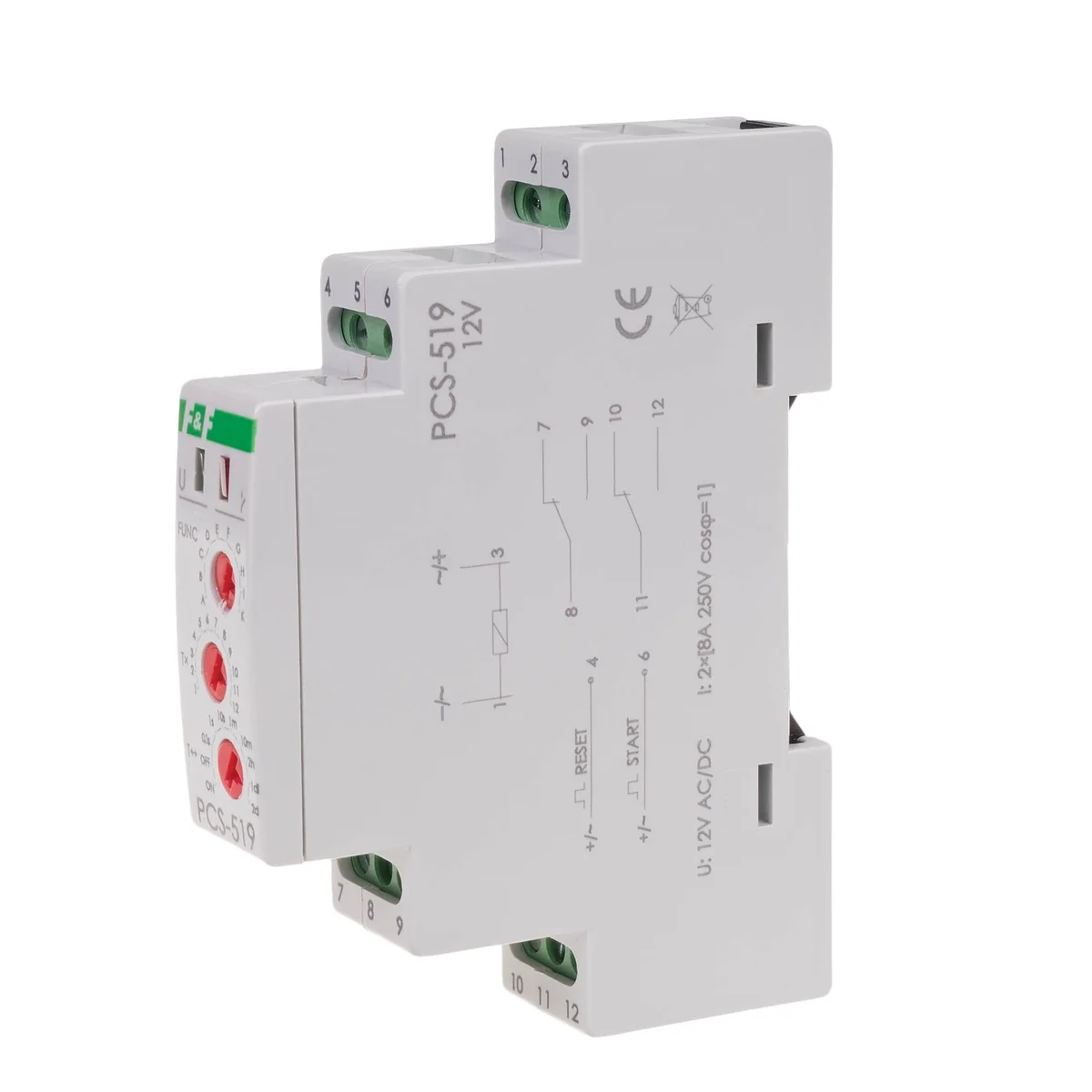

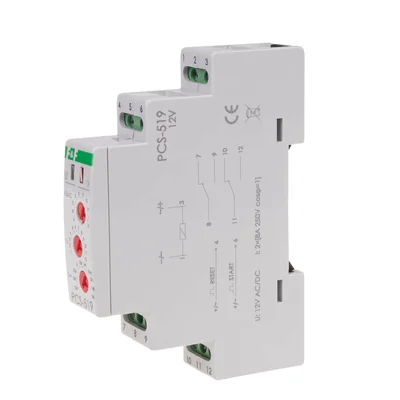

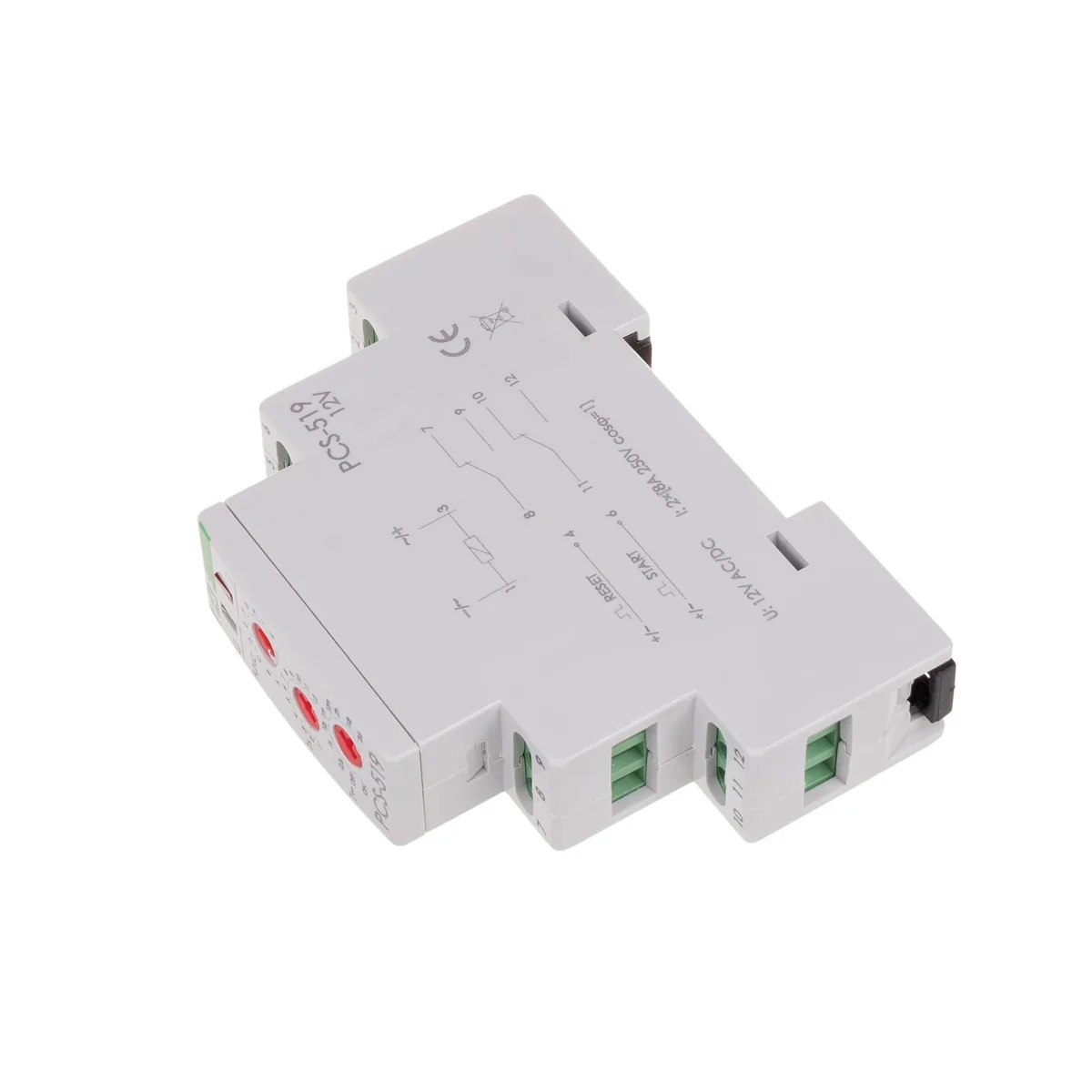

Zeitrelais 10 Funktionskontakte 2P 12V PCS-519-12V PCS-519-12V

Zweck

Relays  Zeitschaltuhren werden zur Zeitsteuerung in Industrie- und Hausautomationssystemen (z. B. Lüftung, Heizung, Beleuchtung, Signalisierung usw.) eingesetzt.

Betrieb

Das Relais führt die ausgewählte Betriebsfunktion gemäß dem eingestellten Zeitregime aus. Die Auswahl eines bestimmten Zeitbereichs und der Relaisbetriebsfunktion besteht in der Einstellung der entsprechenden Kombination von Drehcodeschaltern.



Achtung!

* Das Anlegen der RESET-Spannung während der Ausführung der Funktion führt zu:

   - für die Funktionen A, B, C, D, F Implementierung der Betriebsart von Anfang an.

   - Für die Funktionen F, G, H, I kehrt das Relais in seinen Ausgangszustand zurück und wartet auf das START-Signal.

   - Bei der K-Funktion ist der Relaiskontakt in Stellung 11-12 dauerhaft eingeschaltet.

* Einstellung des Drehschalters des Zeitbereichs in Stellung:

* Wann Bei eingeschalteter Stromversorgung reagiert das System nicht auf die Änderung der Bereichseinstellungen

* Der Betrieb mit dem neu eingestellten Zeitbereich erfolgt nach dem Aus- und Wiedereinschalten der Stromversorgung.

* Wenn der Strom innerhalb des eingestellten Zeitbereichs eingeschaltet wird, ist es möglich, die Zeit innerhalb des



Zeitbereiche

EIN – bei eingeschaltetem Strom ist der Kontakt dauerhaft auf Position 11-12 geschaltet.

AUS – Bei eingeschalteter Stromversorgung wird der Kontakt in Position 11-10 dauerhaft aktiviert.



Spezifikationen
