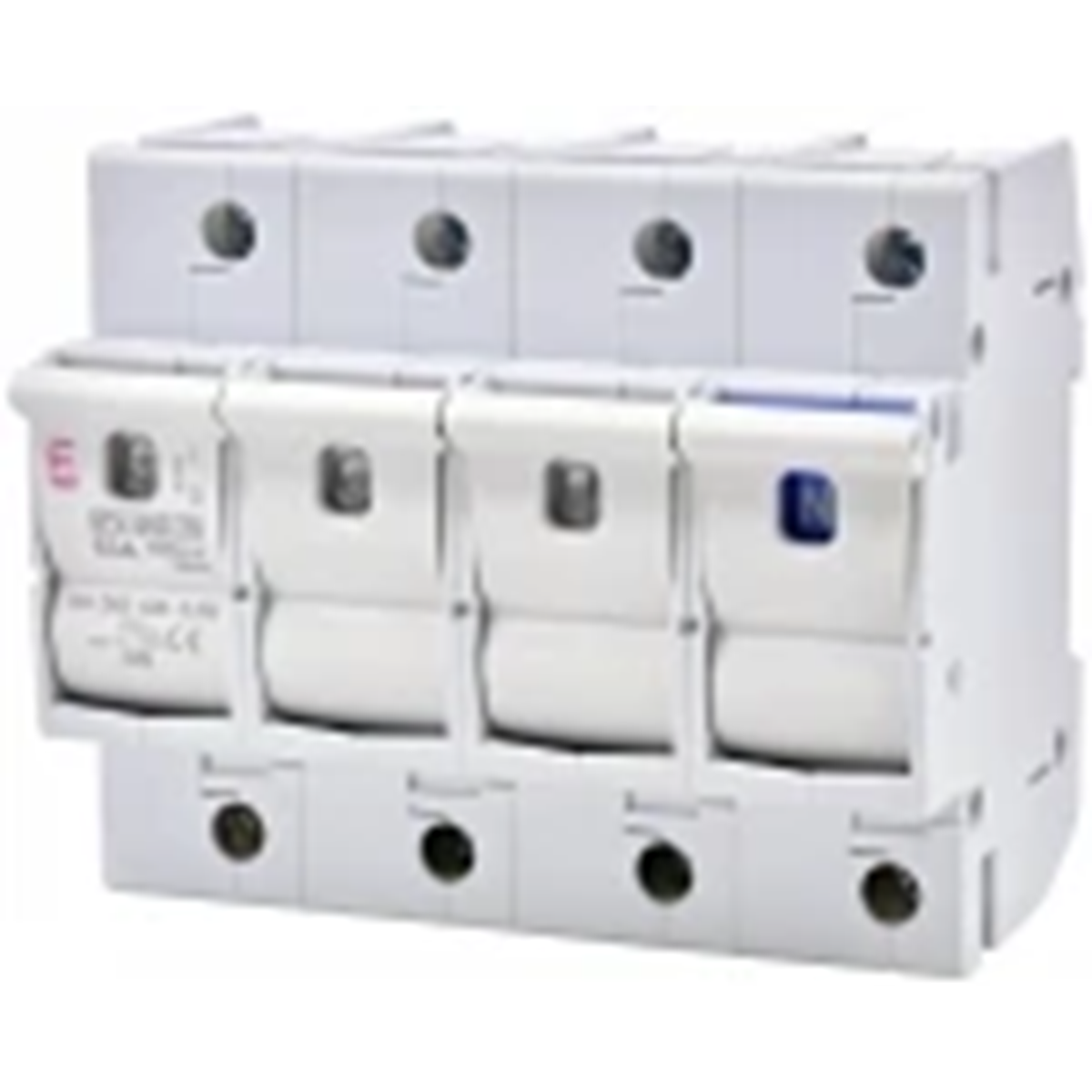

STV D02 63A 3p+N Lasttrennschalter 002271005

Der Sicherungslasttrennschalter STV D02 ist ein Gerät mit auswechselbarem Sicherungseinsatz
zum Schutz elektrischer Anlagen. Damit können Sie (ähnlich wie beim VL
D01-Trennschalter) die betrieblichen Vorteile des D0-Sicherungssystems nutzen. Funktionsprinzip des Trennschalters STV D02 – Um einen durchgebrannten Sicherungseinsatz auszutauschen, ziehen Sie den Hebel des Trennschalters nach unten (wodurch der Stromkreis getrennt wird), ziehen Sie dann die Schublade heraus und nehmen Sie den durchgebrannten Sicherungseinsatz heraus. Nach dem Herausziehen der Schublade mit dem Sicherungseinsatz entsteht eine sichtbare Isolierunterbrechung im Stromkreis. Auf diese Weise kann der Trennschalter die Funktion des Hauptschutzes (zum Beispiel: Vorzähler) und des Hauptleistungsschalters übernehmen.
Vorteile:
→ ermöglicht den Austausch eines durchgebrannten Sicherungseinsatzes
ohne das Risiko, spannungsführende Teile zu berühren,
→ die Verwendung eines Sicherungskopfes ist nicht erforderlich;
Der ordnungsgemäße Kontakt des Sicherungseinsatzes wird gewährleistet
durch ein entsprechendes System von Federklemmen
→ Möglichkeit des Anschlusses der Stromversorgung sowohl „von oben“ als auch „von oben“ like
und “von unten”
→ In der Ein- und Aus-Position verschließbar r&oacut;auch
ohne eingesetzten Sicherungseinsatz,
→ Betriebskategorien: AC 22B, AC 23B (35A), DC 22B,
→ Bemessungskurzschlussfestigkeit [kA]: 50,
→ 1-polige Version, 2p, 3p, 1p+N, 3p+N,
→ Nennstrom je nach Einsatz von 2 bis 63A,
→ Die Verwendung eines Trennschalters mit Einsatz ermöglicht die selektive Zusammenarbeit mit Überstromschutzschaltern.
