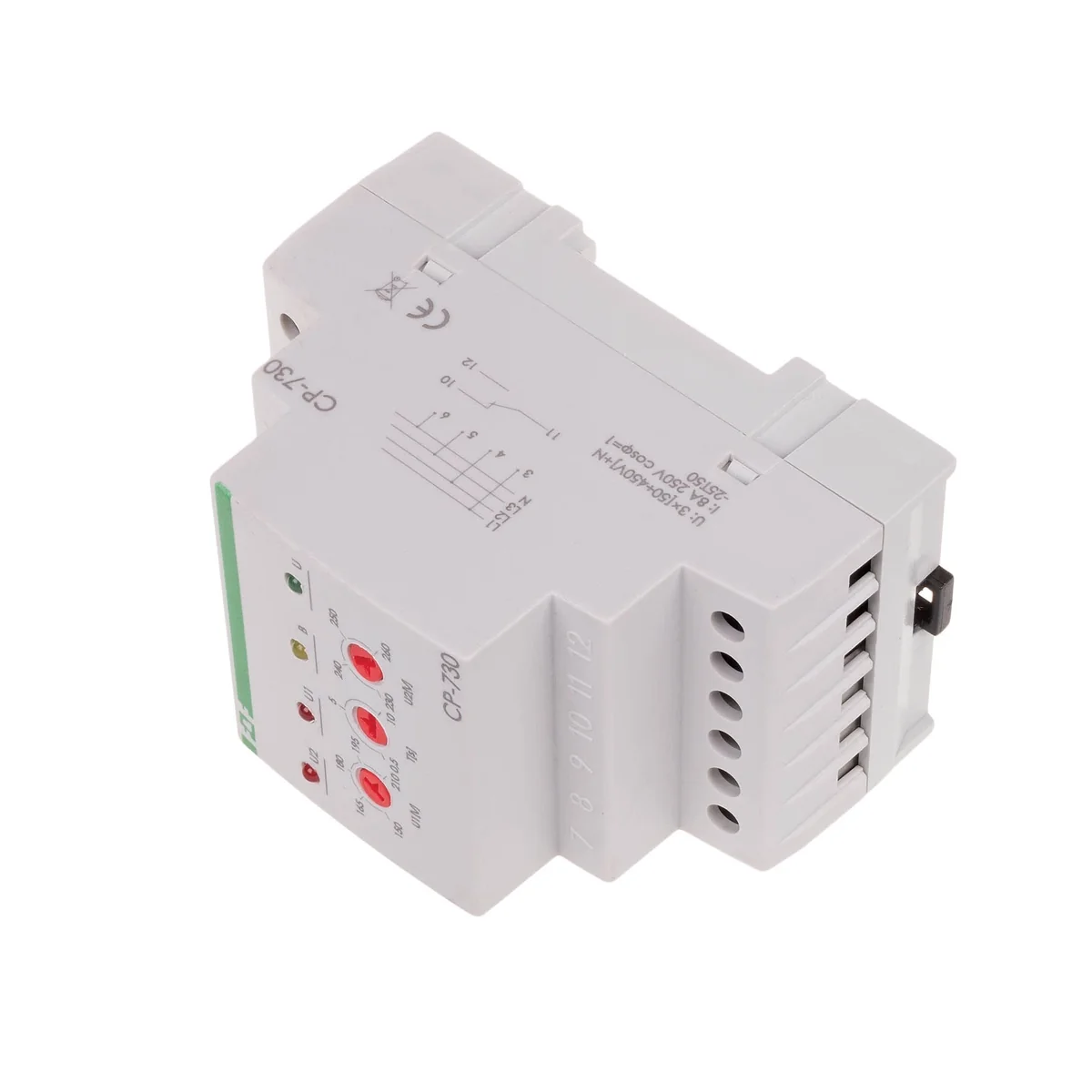

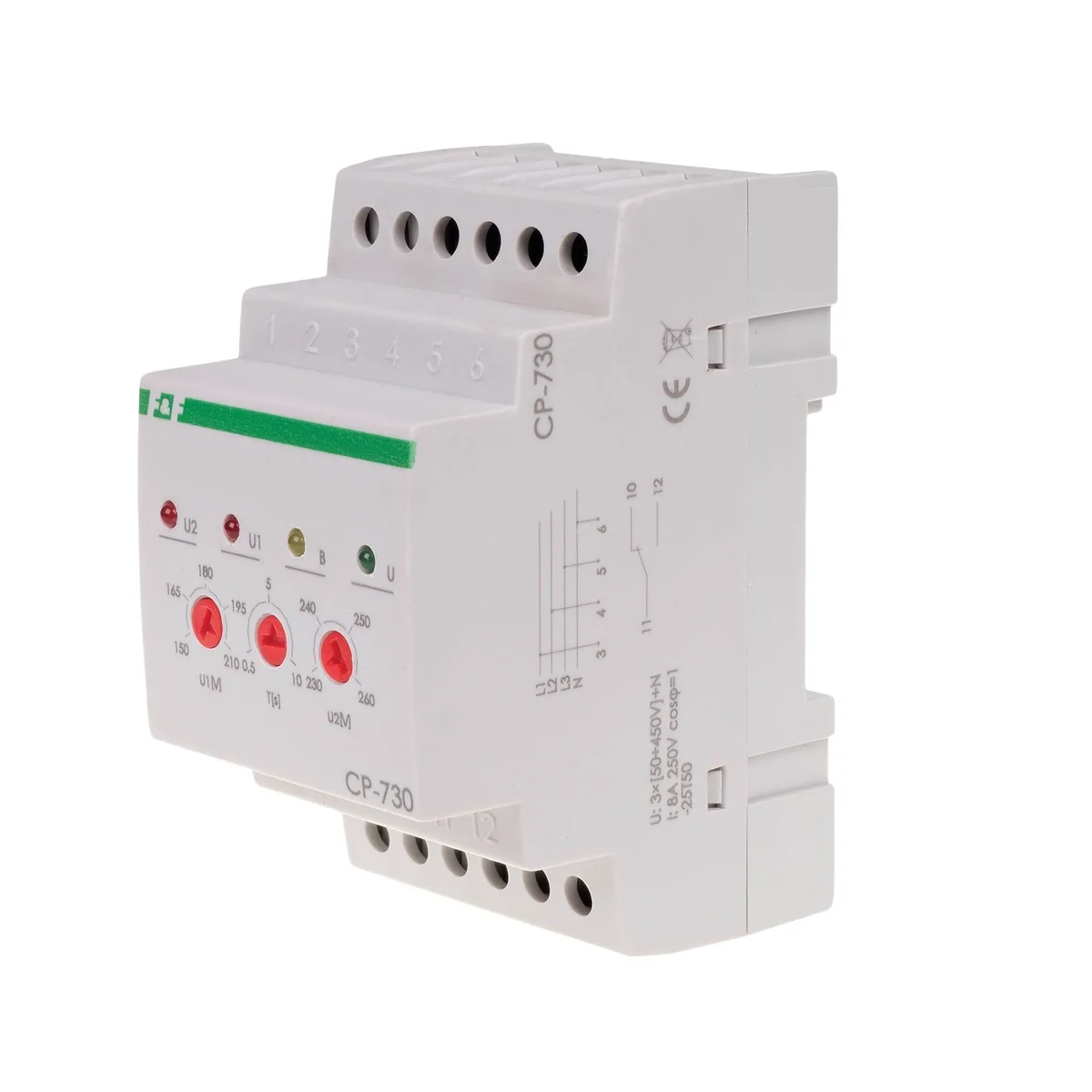

Spannungsrelais CP-730 CP-730

Bestimmungsgemäße Verwendung
Das Spannungsrelais CP-730 dient zur Steuerung der Spannung eines dreiphasigen Netzes und zum Schutz eines einphasigen Empfängers vor den Auswirkungen eines Anstiegs oder Absinken der Spannung über die eingestellten Werte hinaus.
 Funktion

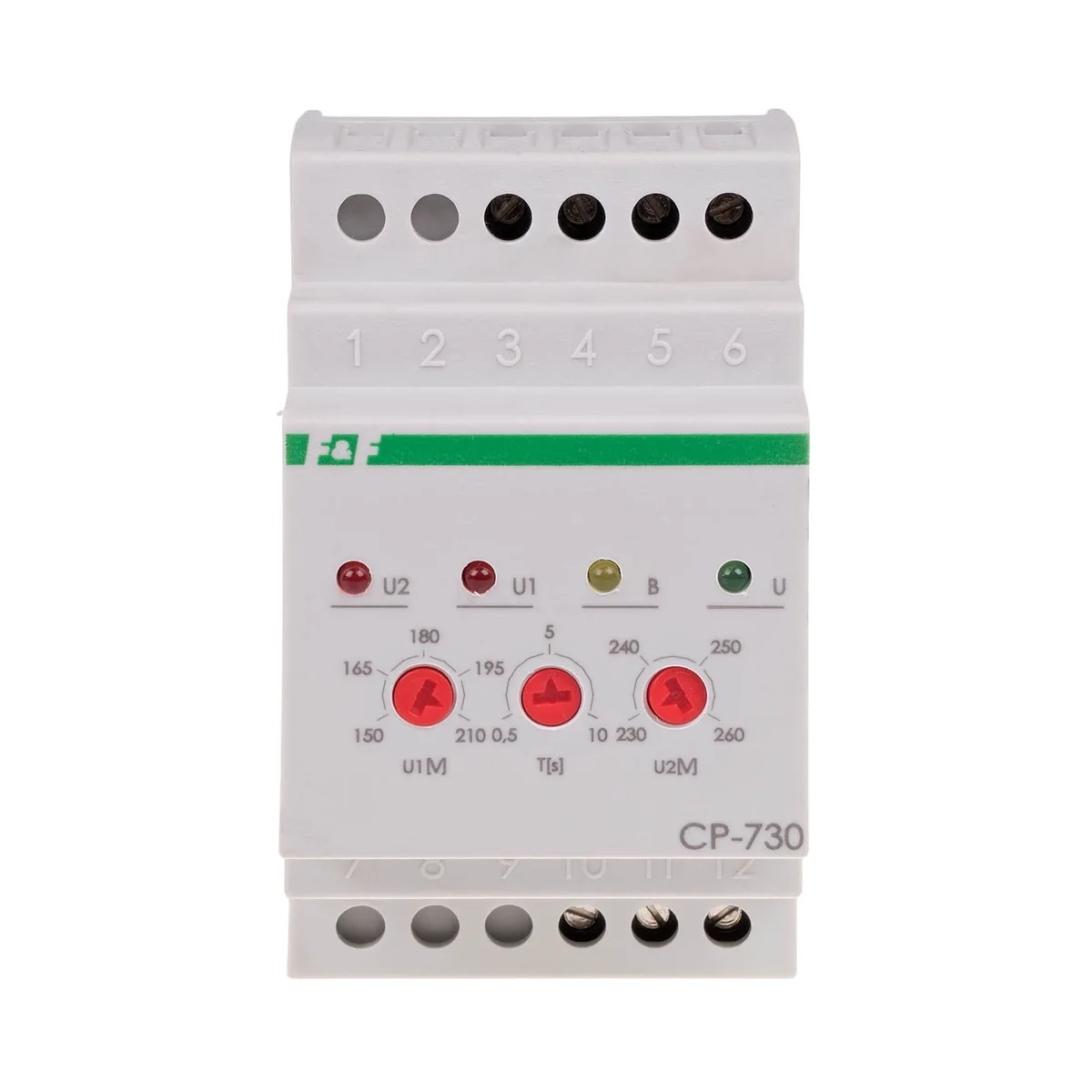

Mit den Potentiometern werden die unteren (U1) und oberen (U2) Spannungsschwellen für alle drei Phasen eingestellt. Dies ist das sogenannte Spannungsfenster, innerhalb dessen Phasenspannungsänderungen auftreten können, die nicht zum Ansprechen des Relais führen. Die korrekte Spannung des Empfängers wird durch die grüne LED angezeigt (der Kontakt bleibt geschlossen, Pos. 11-12). Eine Änderung der Phasenspannung auf einer der Phasen über oder unter die eingestellten Spannungsschwellen führt zum Ansprechen des Relais (Kontaktöffnung, Pos. 11-10). Der Spannungsabfall auf einer Phase unter den eingestellten U1-Wert wird durch die rote LED signalisiert (U1). Der Spannungsanstieg auf einer Phase über den eingestellten U2-Wert wird durch die rote LED (U2) signalisiert. Das Wiederschließen des Kontakts erfolgt automatisch, nachdem die ordnungsgemäße Spannung wiederhergestellt ist. Mit dem Potentiometer T wird die Aktivierungszeit für die untere Schwelle U1 eingestellt, d. h. nach Überschreiten des Spannungswertes unterhalb der U1-Einstellung wird der Kontakt mit der eingestellten Verzögerung geöffnet. Hinweis!
Das Relais kann mit geliefert werden Spannung bis 450V~. Dies ermöglicht einen wirksamen Schutz des Empfängers, auch wenn die Spannung die zulässigen Standards überschreitet. Auch bei Verpolung der Stromversorgung oder „Null“-Unterbrechung es führt nicht zur Zerstörung („Brennen“) des Relais.
Aufgrund instabiler Spannung im Netzwerk und häufigen Änderungen der Versorgungsspannung über die eingestellten Spannungsfensterschwellen hinaus (mindestens 10 Mal in 1 Minute) Das Relais ist für 10 Minuten gesperrt (Kontakt bleibt in Position 11-10). Dies verhindert ein zu häufiges, zyklisches Ein- und Ausschalten des angeschlossenen Empfängers. Der Sperrzustand wird durch die gelbe LED angezeigt.
