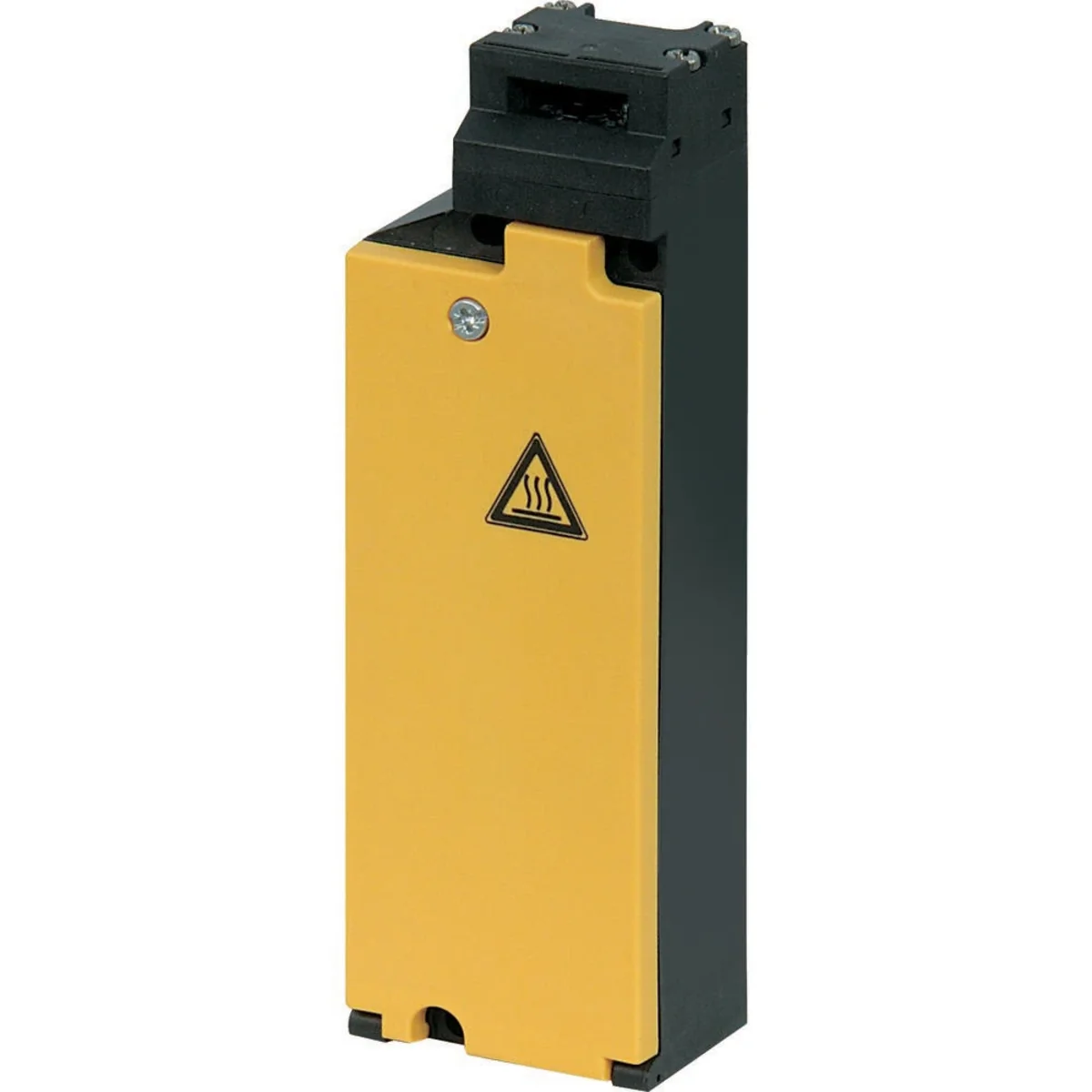

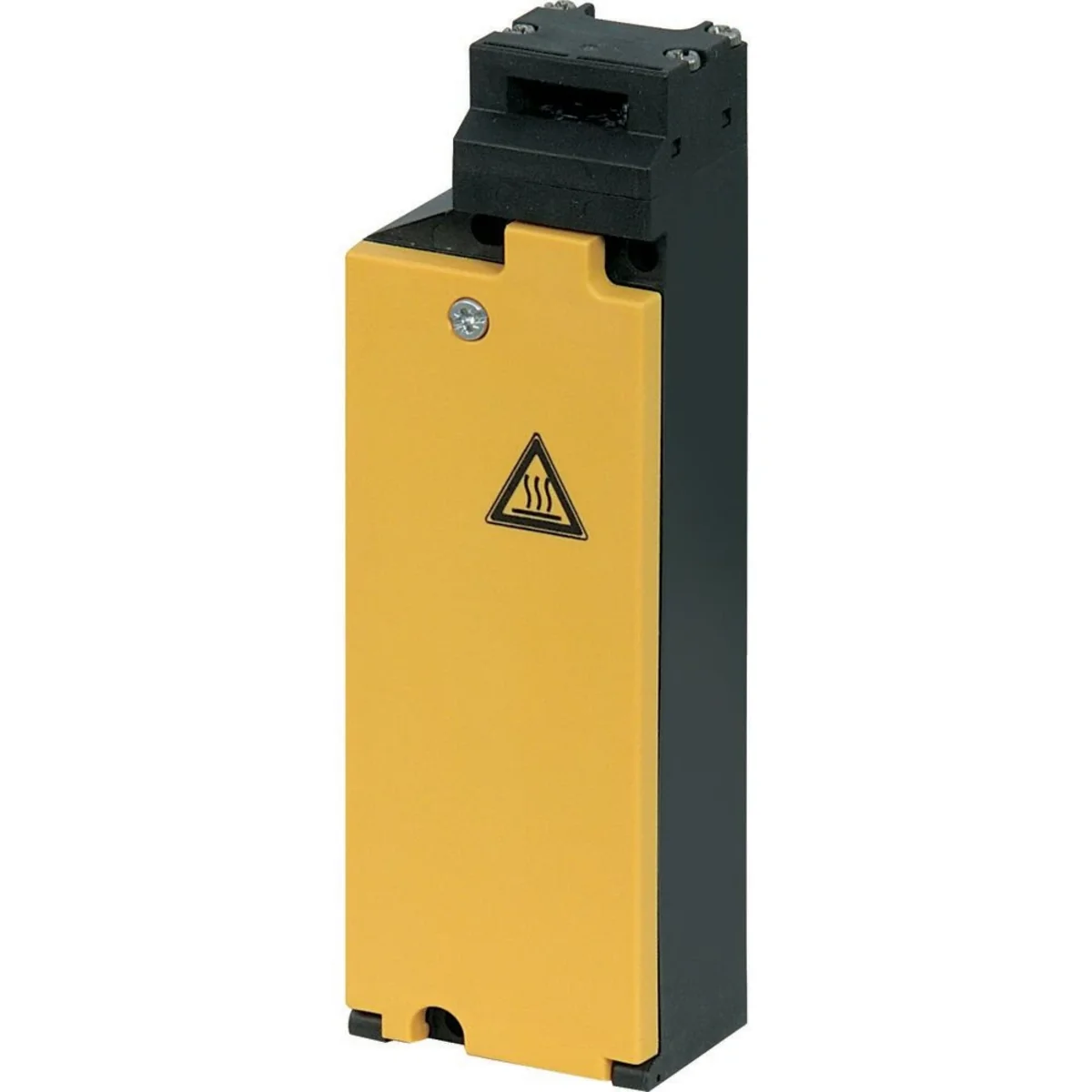

Elektromagnetisch verriegelte Grundgeräte (Arbeitsstromprinzip) IP65
• Mit Verriegelungskontrolle
• Türpositionskontrolle: permanent
Über ESR5-NV30-30 besteht die Möglichkeit, die Entriegelung zeitabhängig zu steuern. Bei eingestecktem Steuerschlüssel ist der Schließerkontakt geöffnet und der Öffnerkontakt geschlossen. Der Antriebskopf lässt sich in 90°-Schritten werkzeuglos an die Spannebene anpassen. Um die Schutzart IP65 zu erreichen, verwenden Sie V-M20-Kabelverschraubungen mit einer maximalen Gewindelänge von 9 mm.

Anzahl der Kontakte

1S 1Ö

Nennsatspannung für elektromagnetischen Antrieb

24 VDC

Weitere technische Daten

Breite des Sensors

60 mm
Höhe des Sensors

173 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V

6 A
Bemessungsbetriebsstrom Ie bei AC-15, 230 V

6 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V

0.8 A
Schaltfunktion

Schleichschaltglied
Ausgang elektronisch

Nein
Anzahl der sicherheitsgerichteten Hilfskontakte

2
Anzahl der Kontakte als Schließer

0
Ausführung der Schnittstelle

ohne
Gehäusebauform

Quader
Beschichtung Gehäuse

sonstige
Ausrichtung des Betätigungselements

sonstige
Mit Statusanzeige

Nein
Explosionsschutz-Kategorie für Gas

ohne
Umgebungstemperatur während des Betriebs

-25 ... 70 °C
Stopień ochrony (NEMA)

sonstige

Durchmesser des Sensors

0 mm
Länge des Sensors

39 mm
Bemessungsbetriebsstrom Ie bei AC-15, 125 V

6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V

3 A
Bemessungsbetriebsstrom Ie bei DC-13, 230 V

0.3 A
Schaltfunktion verrastend

Nein
Zwangsöffnung

Ja
Anzahl der Kontakte als Öffner

2
Anzahl der Kontakte als Wechsler

0
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation

ohne
Werkstoff des Gehäuses

Kunststoff
Ausführung des Betätigungselements

ohne
Ausführung des elektrischen Anschlusses

Kabeleinführung (metrisch)
Geeignet für Sicherheitsfunktionen

Ja
Explosionsschutz-Kategorie für Staub

ohne
Schutzart (IP)

IP65

Hersteller

EATON Electric Sp. z o.o.
Adresse

80-299 Gdańsk ul. Galaktyczna 30
E-Mail

pl-gdansk@eaton.com
WWW

https://www.moeller.pl
Steueridentifikationsnummer

5841022327
GLN

5900009970944

Eine Art Paket		Skrzynia
Menge	1 stk.	1 stk.
Gewicht (kg)	0,430	0,456
Volumen (m3)	0,000	0,001
Breite (m)	0,037	0,059
Länge (m)	0,055	0,068
Tiefe (m)	0,170	0,197
