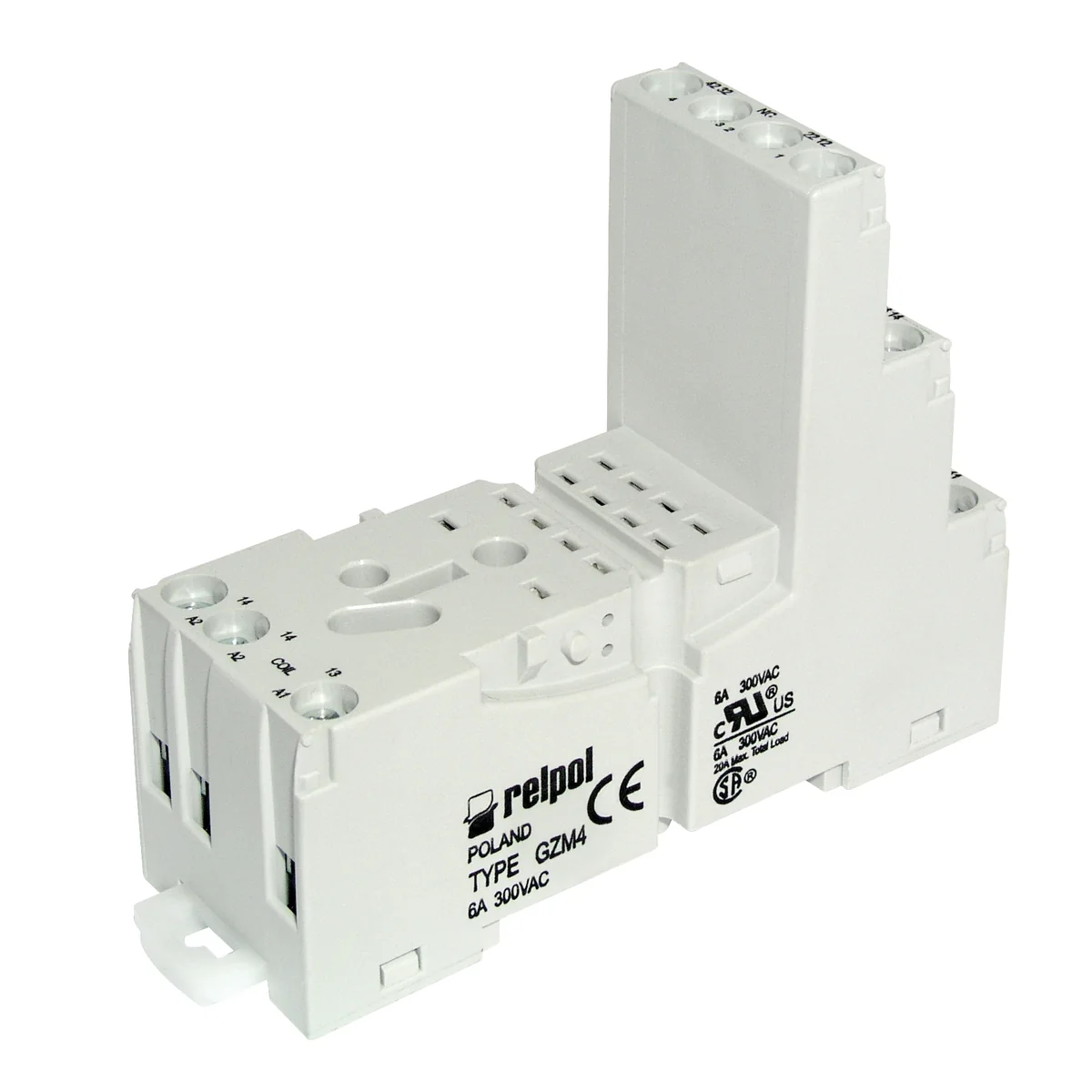

Relaissockel R4 GZM4 - grau 857436

Stecksockel, für R4-Relais – Breite 27 mm.

Trennung der Stromkreise – Spulenanschlüsse auf einer Seite und Kontaktanschlüsse auf der gegenüberliegenden Seite des Sockels.< br /
Eingang / Spule – Klemmen: (+)A1(13) – (-)A2(14) – Doppelklemme A2.

Ausgang / Kontakte – Klemmen: 11(9) )-12(1)-14(5); 21(10)-22(2)-24(6); 31(11)-32(3)-34(7); 41(12)-42(4)-44(8).

Schienenbelastbarkeit: 6 A / 300 V AC.

Montage auf einer 35-mm-Schiene oder auf eine Montageplatte mit zwei M3-Schrauben.

Abmessungen des Sets GZM4 + R4 + GZT4-0040: 75 x 27 x 82 mm; GZM4 + R4 + G4 1052 Satz: 75 x 27 x 68,6 mm. Auswerfer, Kunststoff- oder Federklemme G4 1052.

M...-Signalisierungs-/Überspannungsschutzmodule können in den Sockel eingebaut werden; Set - IP 20.
