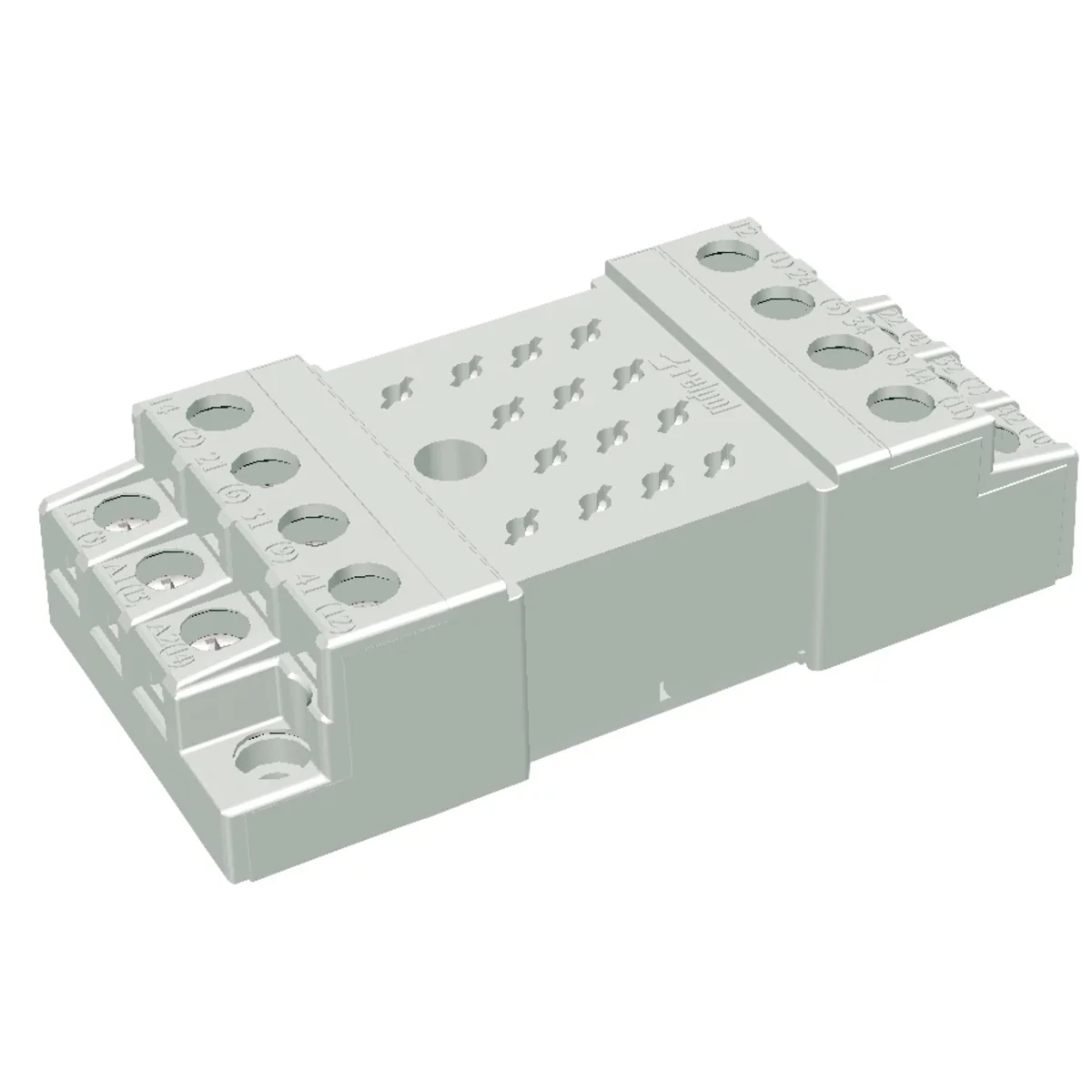

Relaissockel R15 4P 10A 250V GZ14 592022

Stecksockel, für R15 4P-Relais (Sockelversion) – Farbe grau, Breite 46 mm.

Ohne Stromkreistrennung.

Eingang / Spule – Anschlüsse: (+)A1(13) – (-)A2(14).

Ausgang/Kontakte – Anschlüsse: 11(3)–12(1)–14(2); 21(6)-22(4)-24(5); 31(9)-32(7)-34(8); 41(12)-42(10)-44(11).

Schienenlast: 10 A / 250 V AC.

Abmessungen: 81 x 46 x 22, 5 mm.

Montage auf einer Montageplatte mit zwei M3-Schrauben.

Abmessungen des Sets: GZ14-Sockel + R15 4P-Relais + GZ14-Klemme 0737: 81 x 46 x 81 mm .

Hinweis: Für den Sockel muss eine Federklemme Typ GZ14 0737 separat bestellt werden (erhöht die Höhe des Sockels + Relaissatz um ca. 4 mm). Set - IP 20.
