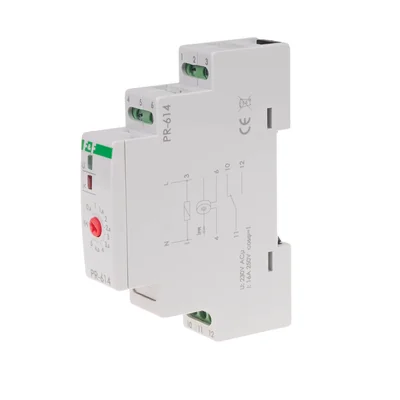

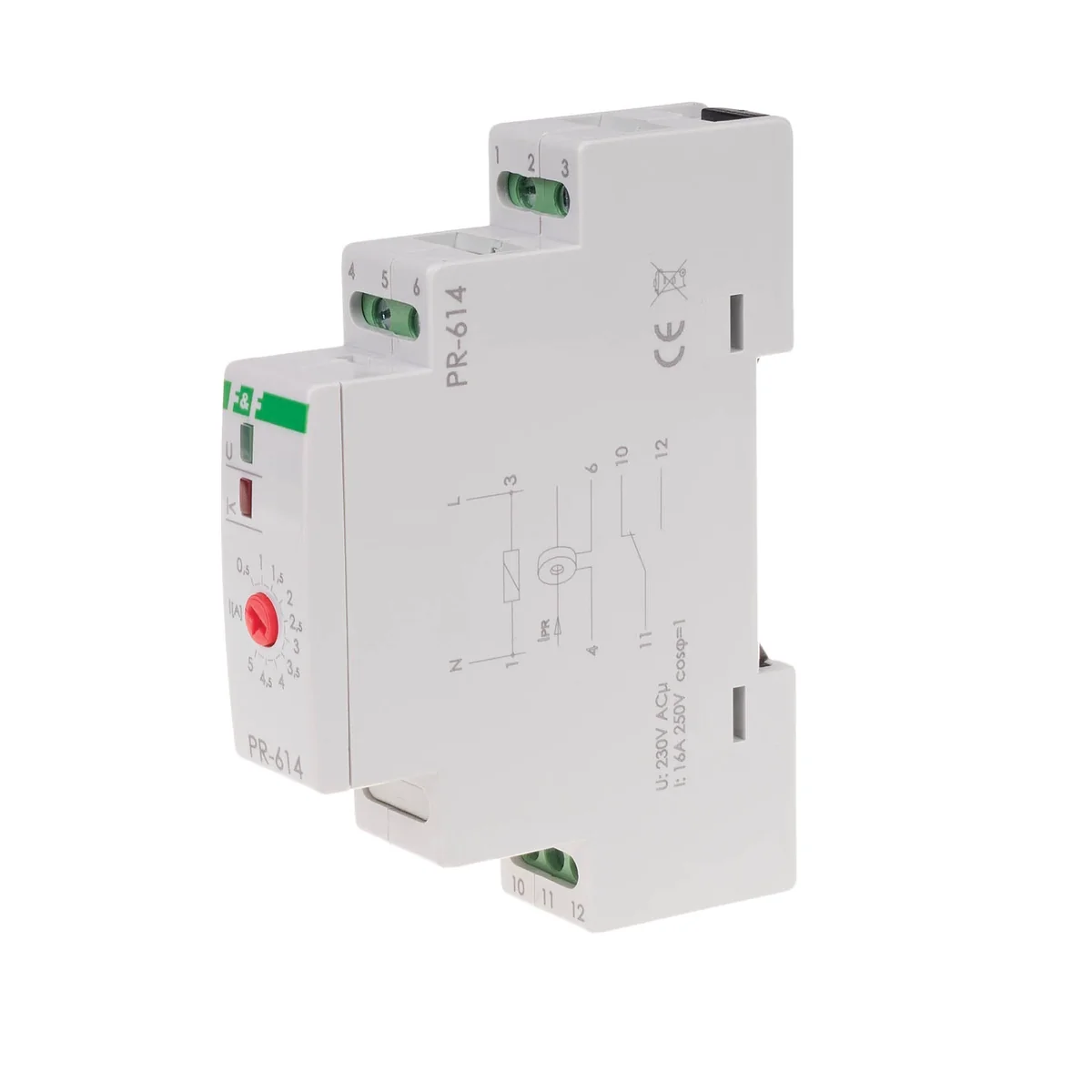

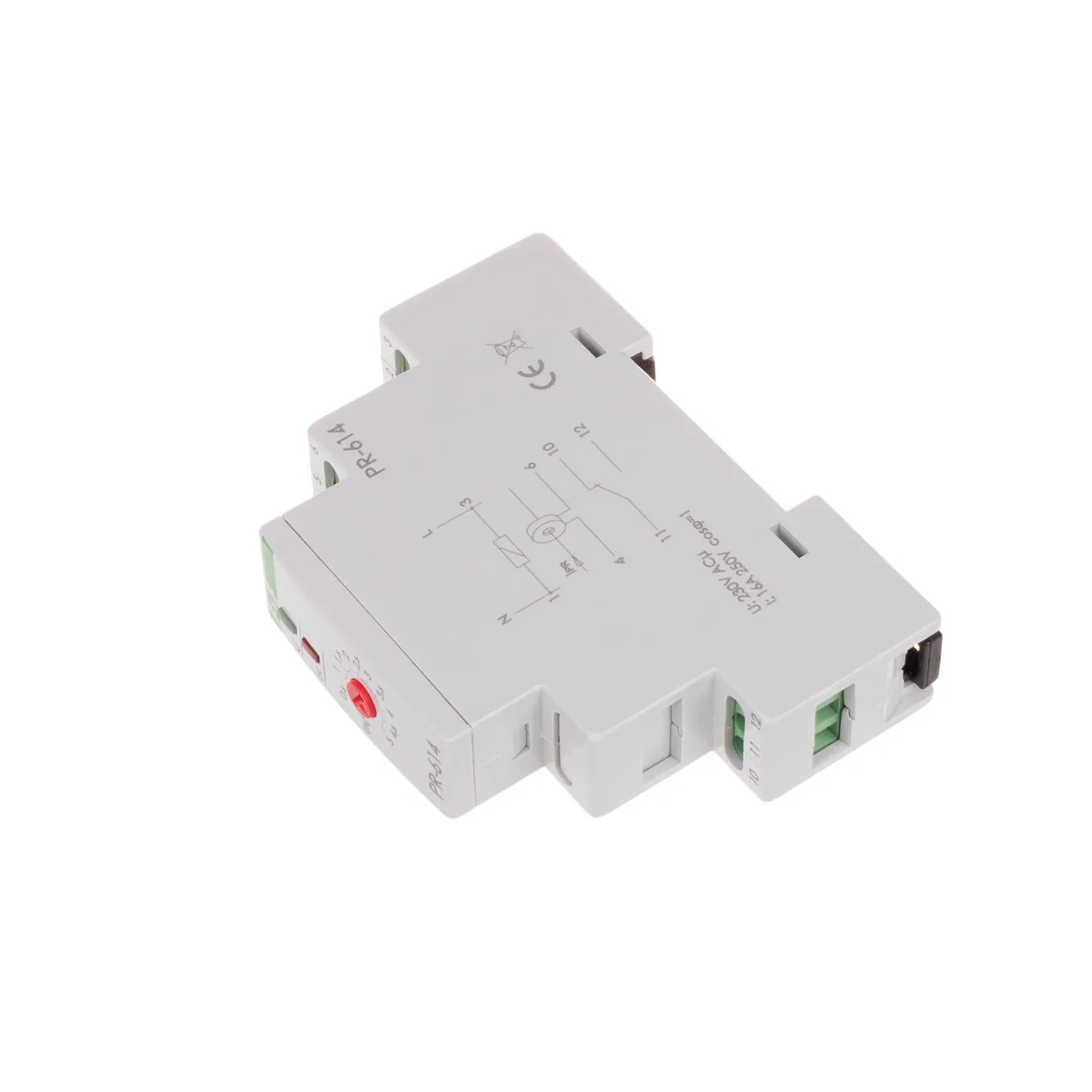

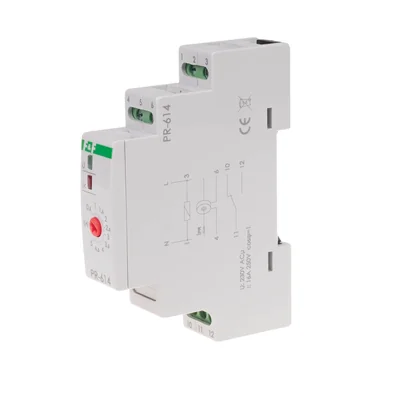

Bestimmungsgemäße Verwendung
Prioritätsrelais werden unter anderem dann eingesetzt, wenn der Stromkreis mit mindestens zwei Hochleistungsempfängern verbunden ist, die unabhängig voneinander arbeiten können, und deren gleichzeitiger Betrieb würde den Stromschutz auslösen. Funktionsweise

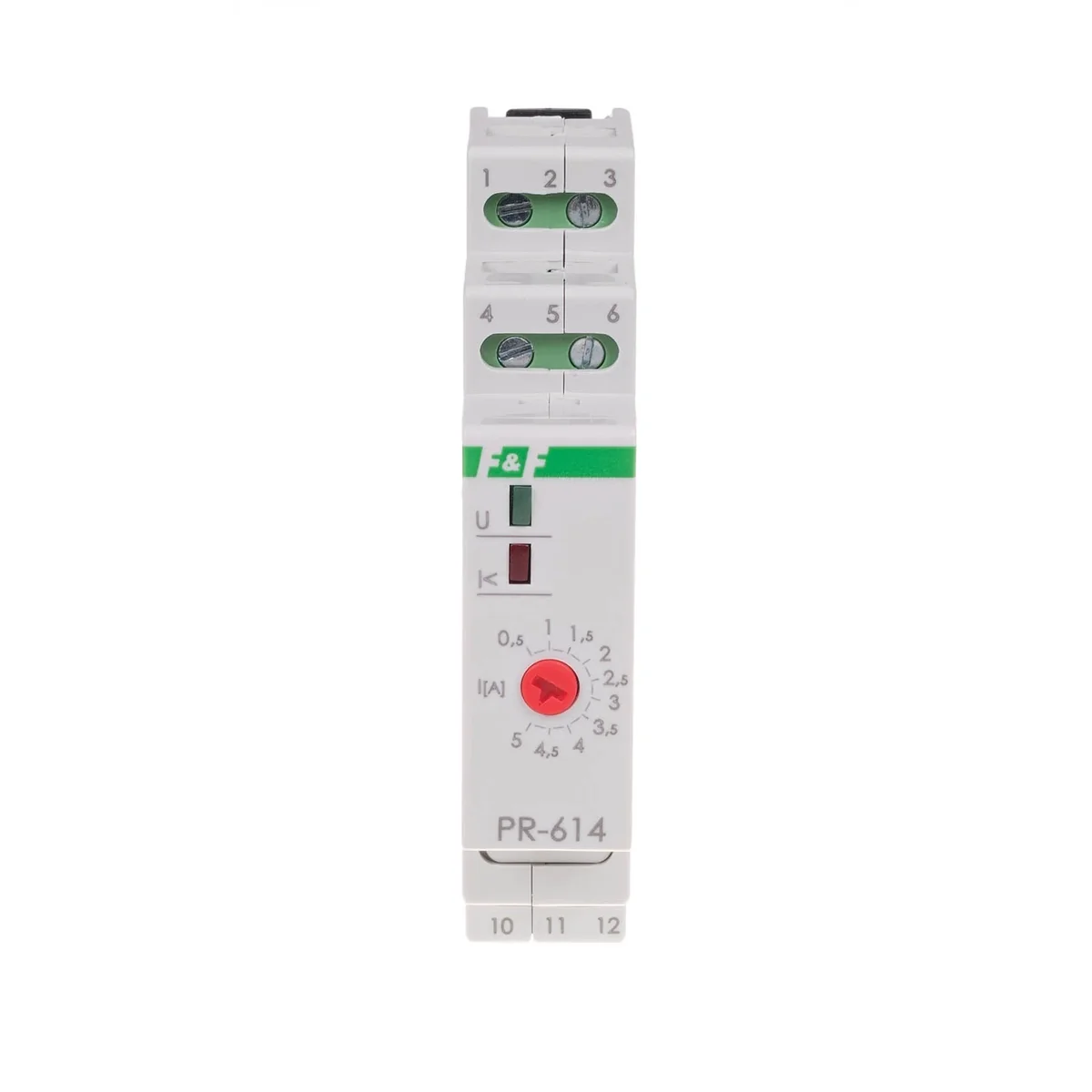

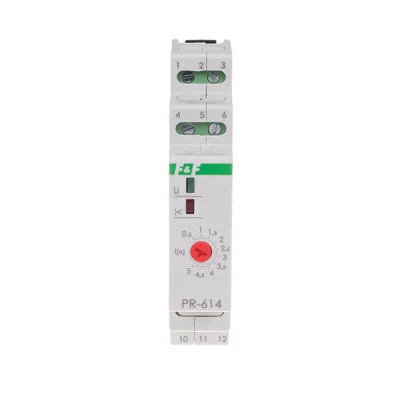

Mit dem Potentiometer wird der Wert der Stromaufnahme im Vorrangkreis eingestellt, ab dem das Relais den Nicht-Vorrangkreis abschaltet. Sinkt die Stromaufnahme im Vorrangkreis unter den eingestellten Schwellenwert, wird der Nicht-Vorrangkreis automatisch eingeschaltet. Falls der Empfänger bereits aktiviert ist. Das Prioritätsrelais verhindert das Einschalten der Last. ohne Priorität.
Das Relais ist für den Betrieb mit einem Stromwandler mit einem Sekundärstrom von 5 A ausgelegt. Der Primärkreis des Transformators ist im des Prioritätsempfängers und sekundär zu den Messanschlüssen des Relais.
Istwert der aktuellen Einstellung, bei der das Relais anspricht, ist das Produkt aus der mit dem Knopf auf der Skala eingestellten Zahl und dem verwendeten Stromwandlerverhältnis.
Beispiel
Für einen Prioritätsempfänger mit einer maximalen Last von 140 A verwenden wir einen Strom Transformator mit Parametern von 150/5A. Das Verhältnis beträgt 30. Bei einer Skaleneinstellung von 2A arbeitet das Relais mit einem tatsächlichen Strom von 60A (2A×30=60A).
