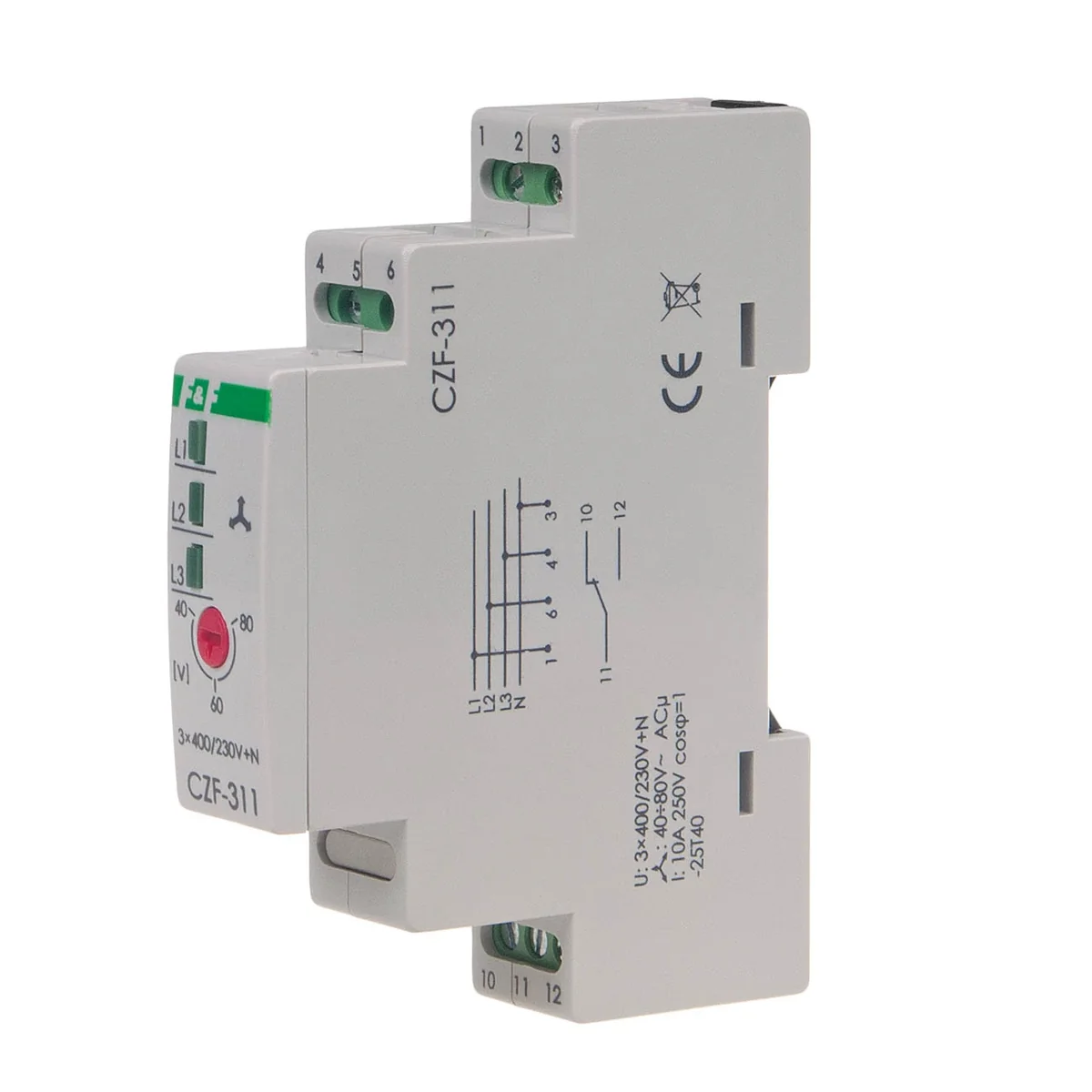

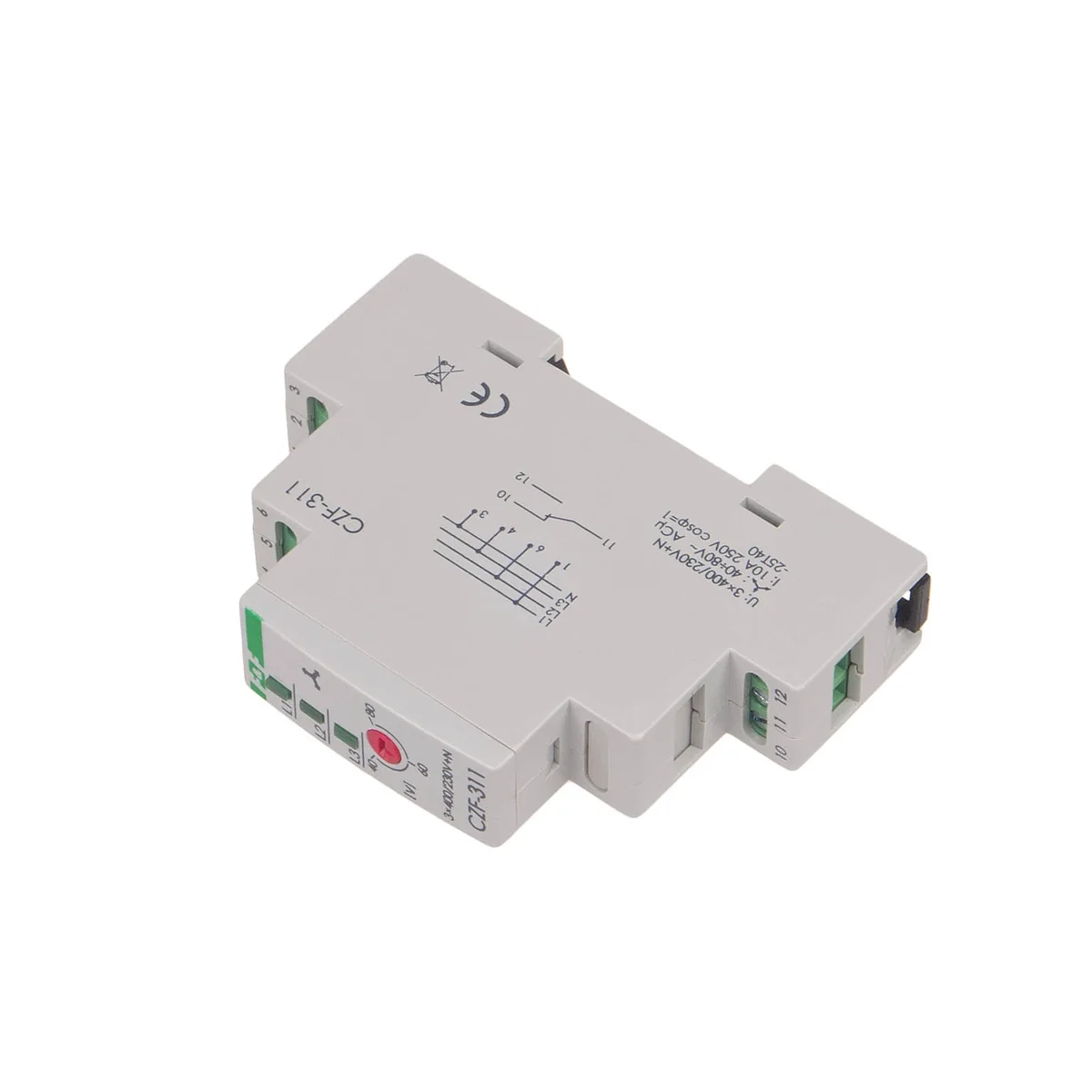

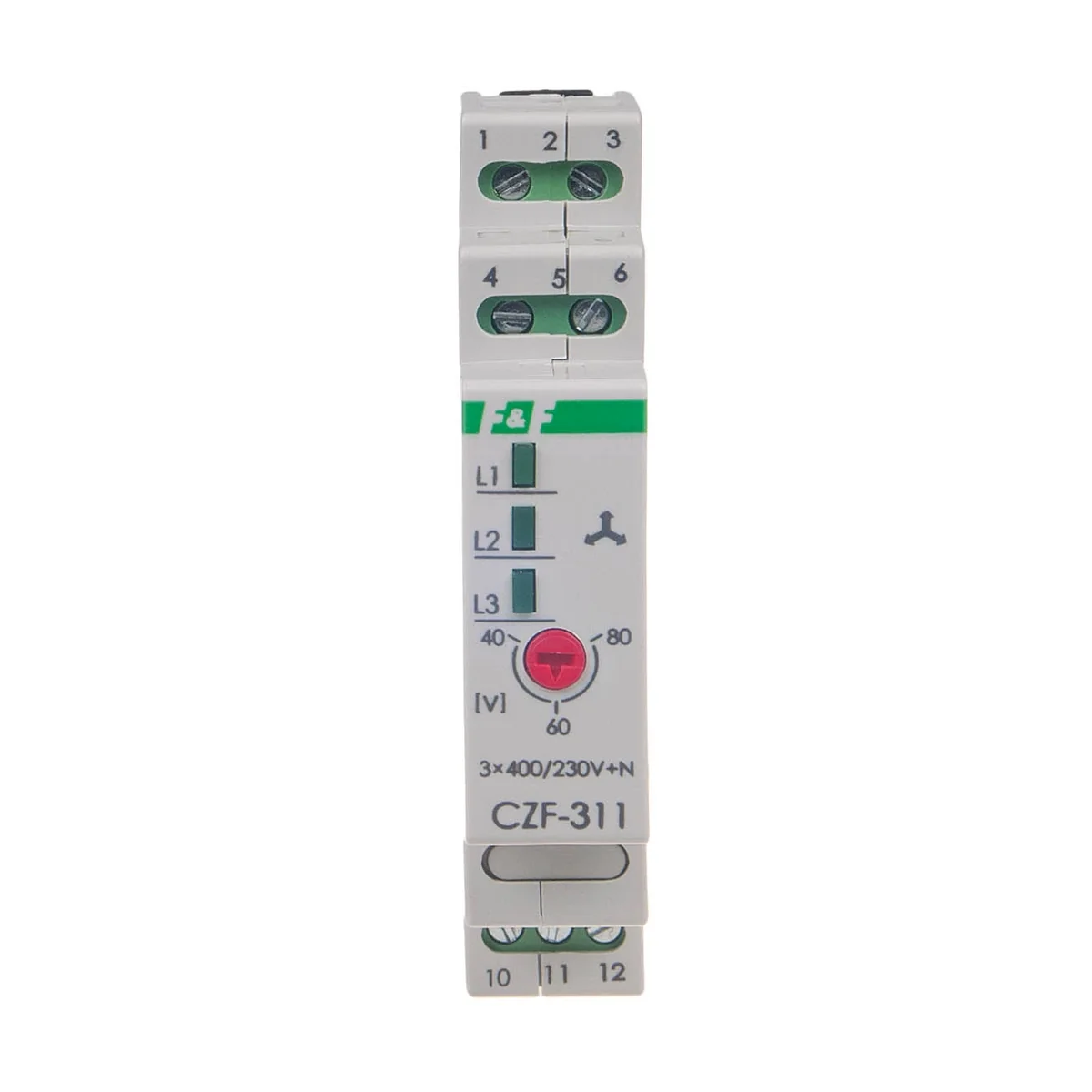

Phasenverlust- und Unsymmetriedetektor CZF-311 CZF-311

Bestimmungsgemäße Verwendung
Der Phasenausfallsensor dient dem Schutz des Motors  Stromversorgung aus einem Drehstromnetz bei Spannungsausfall in mindestens einer Phase oder Spannungsasymmetrie zwischen den Phasen, die zu Motorschäden führen kann. Maßnahme
Spannungsausfall in mindestens einer beliebigen Phase  oder Spannungsungleichgewicht [V] zwischen den Phasen oberhalb der Aktivierungsschwelle führt zum Abschalten des Motors. Die Abschaltung erfolgt mit einer Verzögerung von 4 Sekunden, was ein versehentliches Abschalten des Motors bei kurzzeitigem Spannungsabfall verhindert. Die Reaktivierung erfolgt automatisch, wenn  Spannungserhöhung um 5V über der Betriebsspannung  (d. h. der Wert der Spannungshysterese). Bei den oben genannten Anomalien kann der Motor nicht gestartet werden.
