Nockenschalter vom Typ SK

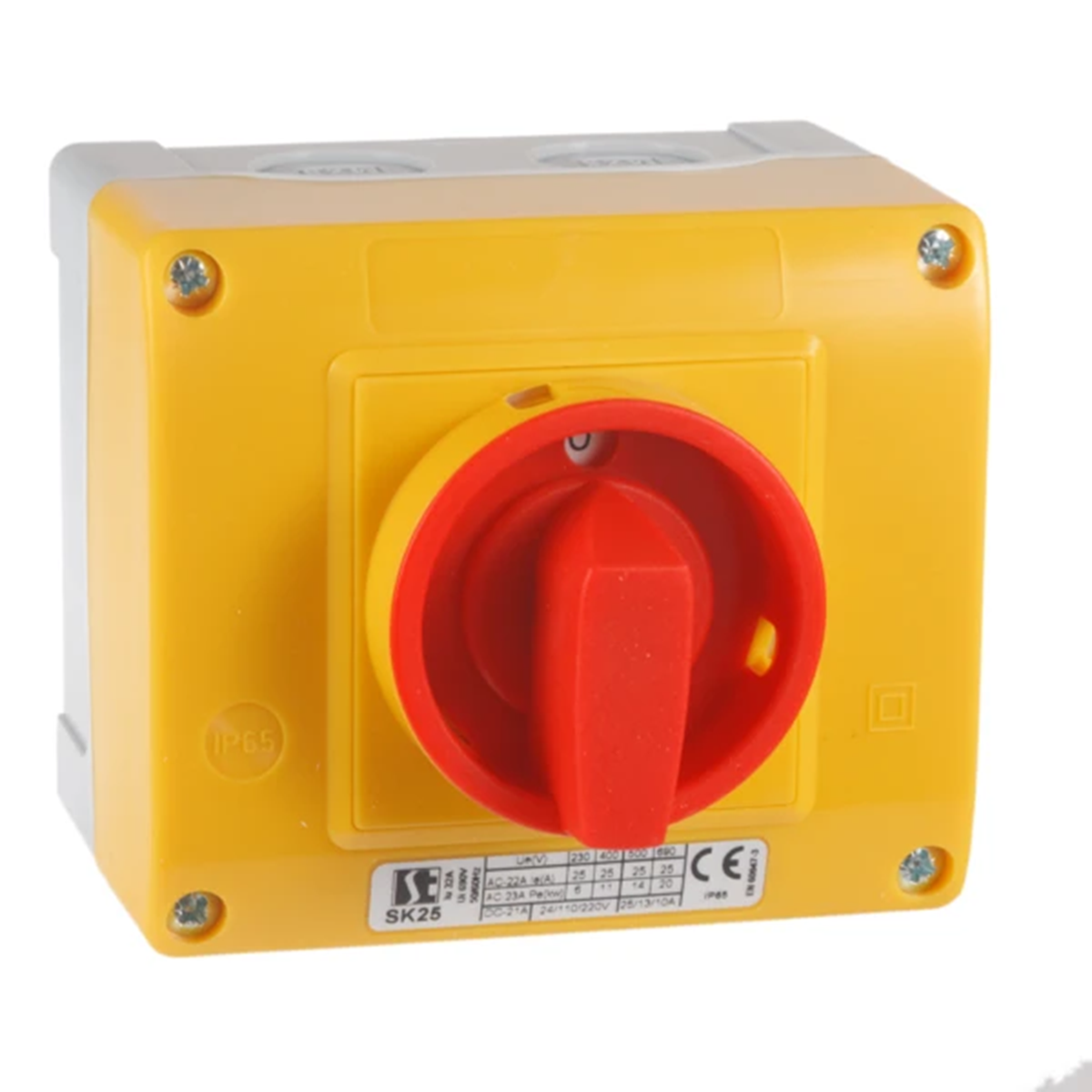

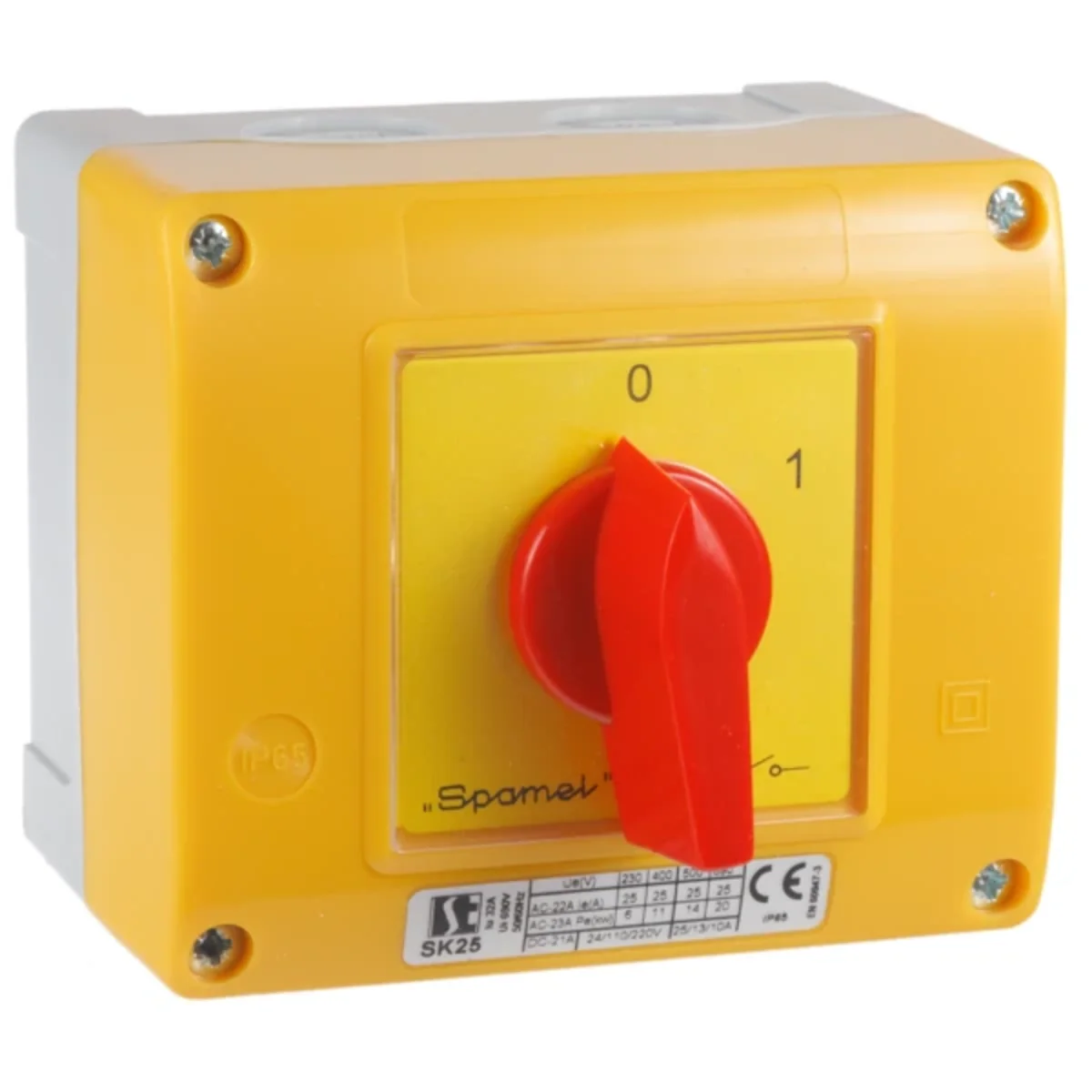

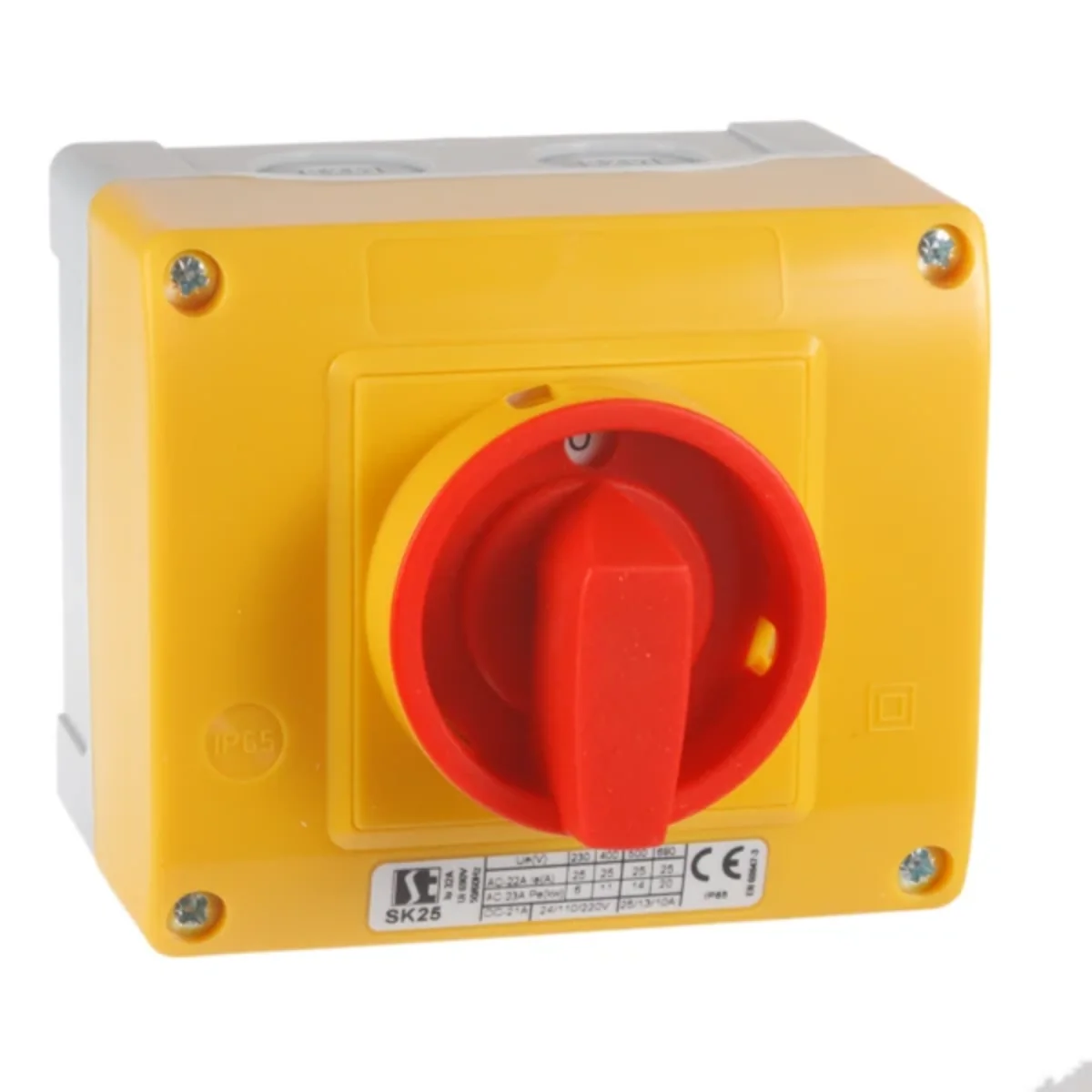

0-1-Schalter (zweipolig) im OB13-Gehäuse mit gelb-roter Schließfront

Nockenschalter sind elektrisch drehbar Mehrkreisschalter zum Ein- und Ausschalten von Strömen. Nockenschalter werden in Stromkreisen elektrischer Niederspannungsanlagen eingesetzt, insbesondere als Leistungsschalter, Trennschalter, Schalter und Steuerschalter. Nockenschalter können im Innenbereich (Verschmutzungsgrad 3 – industrielle Nutzung) bei -40...+70°C installiert werden.

< td>6KW (230V)
11KW (400V)
14KW (500V)
20KW (690V) < /tr> < /tr>

Bemessungsisolationsspannung Ue	690 V
Bemessungsschaltleistung Pe in der Kategorie AC- 23A
Nennschaltleistung Pe AC -3	4,5 kW (230 V) 8 kW (400 V) 10 kW (500 V) 14 kW (690 V)
Bemessungsbetriebsstrom Ie bei DC-21A	25 A (24V) 13A (110V) 10A (220V)
Bemessungs-Kurzzeitstromfestigkeit Icw(1s)	0,5 kA
Bemessungs-Kurzschlusseinschaltvermögen Icm	0,7 kA
Bemessungskurzschlussstrom	10 kA

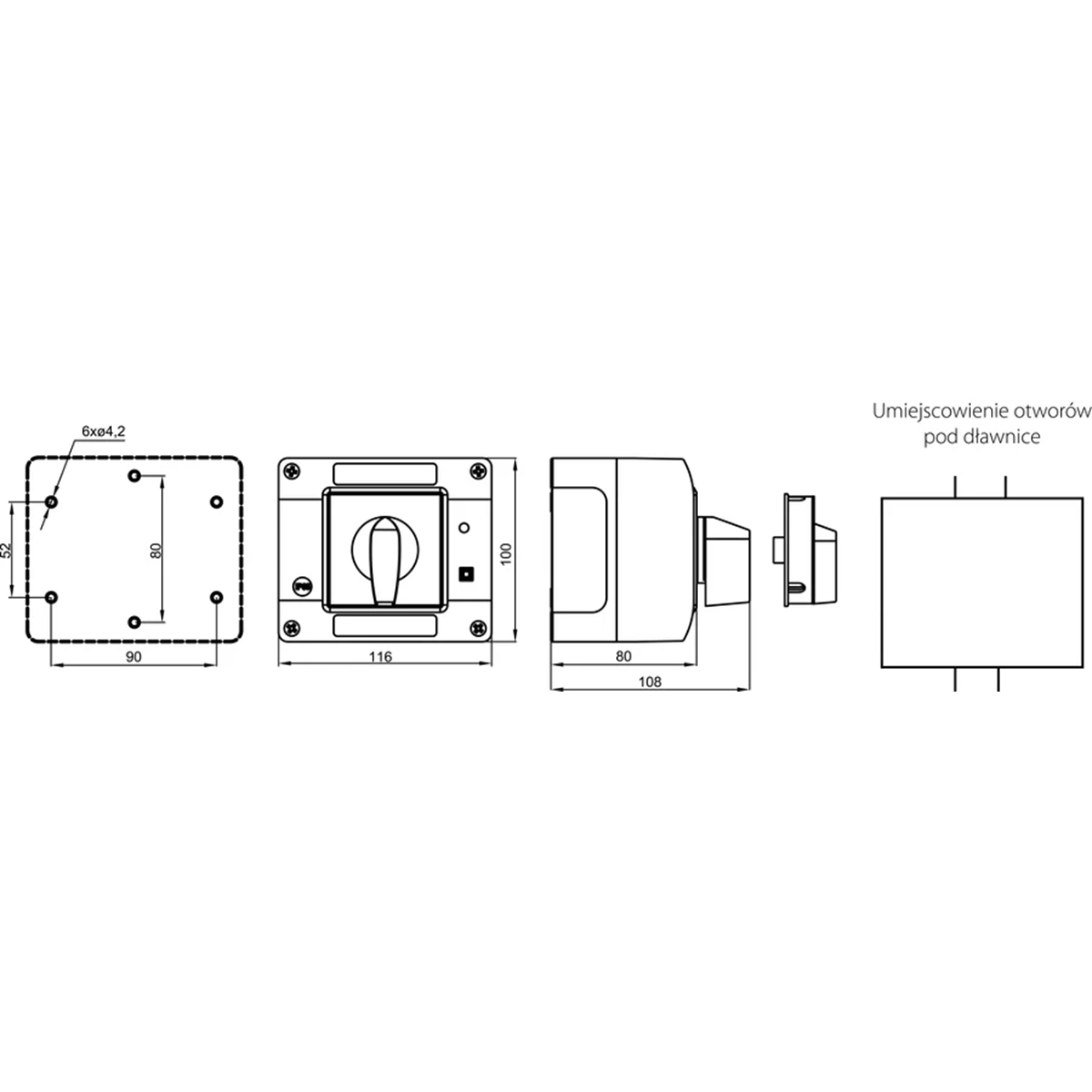

Montage des Schalters an der Schalttafel	□48
Mechanische Haltbarkeit	3,0 Millionen (Schaltzyklen)
Umgebungstemperatur	-40 ... +70 °C (Betrieb) -40 ... +70 °C (Lagerung)
Vibrationsfestigkeit (gemäß IEC 60068-2-6)	2...13, 2...100 Hz (Frequenz) ± ; 1 mm (Verschiebungsamplitude) ± 0,7 g (Beschleunigungsamplitude)
Stoßfestigkeit (gemäß IEC 60068-2-27)	15 g (Spitzenbeschleunigung) 11 ms (Impulsdauer)
Zyklische Beständigkeit gegen feuchte Hitze (IEC 60068-2-30)	55°C (Umgebungstemperatur) 95 % relative Luftfeuchtigkeit
Beständigkeit gegen zyklischen Salznebel (gemäß IEC 60068-2-52)	Schärfe um 1
