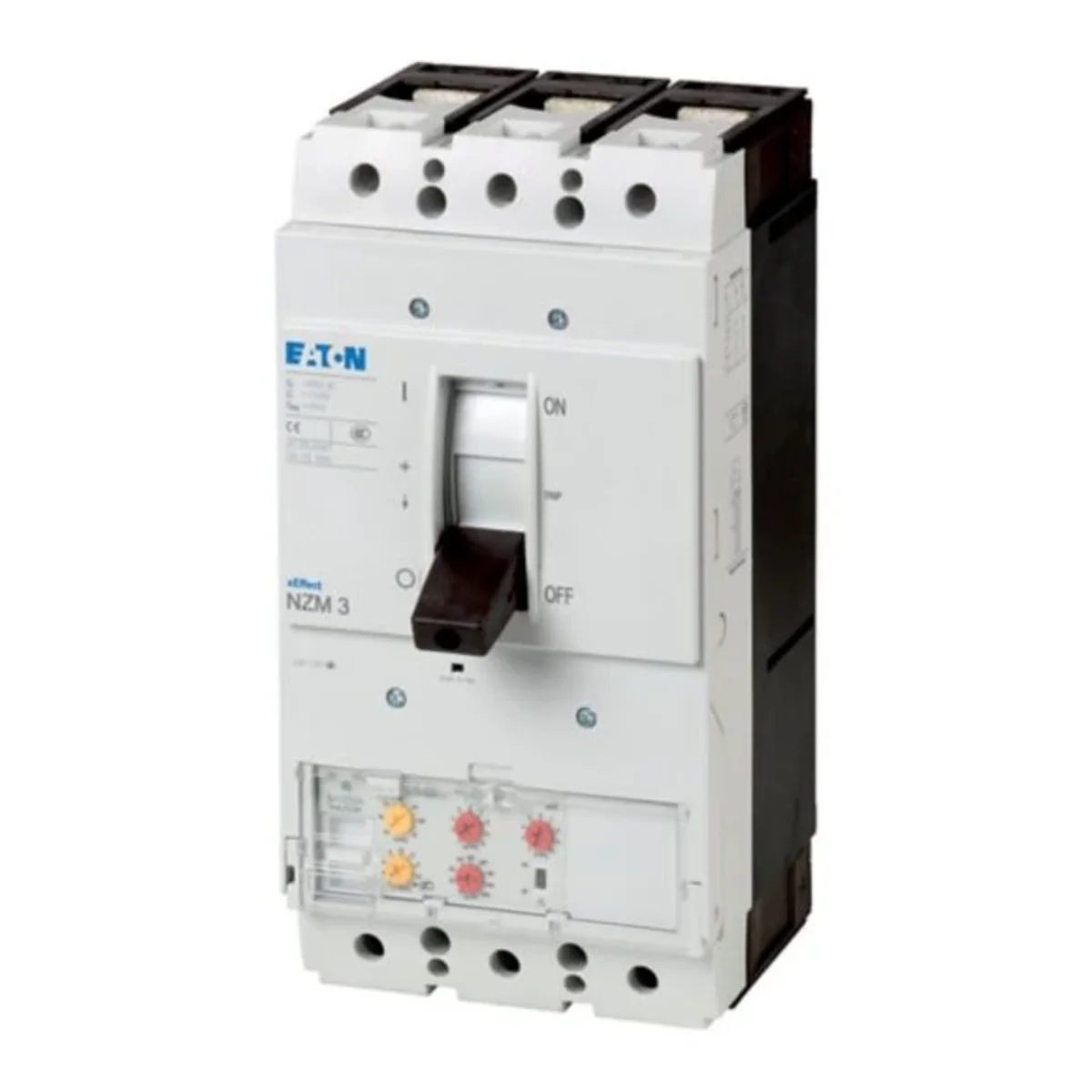

Netzschalter, 3-polig, 630A, 15kA, System-, Kabel-, Selektiv- und Generatorschutz, Festeinbau, 1000 V 119368

Indice locale:
ALP057MOEL
Numero di catalogo:
119368
Codice EAN:
4015081175048
Produttore: EATON
Anzahl der Pole: 3
Montage: Konstante
Betriebsspannung [V]: 1000
Prezzo:
2324,80 €
brutto / pezzi
(inclusa IVA 23%)
Consegna in 3 ore
fino a 4 settimane (giorni lavorativi)
Raccolta in 1h
Quantità pezzi
(multiplo:
1
)
Aggiungi agli appunti
Stampa

Descrizione del prodotto

Die Leistungsschalter der Serie NZM..-VE sind mit nur vier kompakten Baugrößen für alle Anwendungen und den IEC-Markt geeignet. Der Aufbau ist durch modulare Funktionsgruppen stets flexibel. Mit elektronischem Auslöser für Anlagen- und Kabelschutz, selektiven und Generatorschutz, zeitverzögerten Überlast- und Zeitschutz und unverzögerten Kurzschlussschutz. Tipps: RMS- und thermische Gedächtnismessung, einstellbare Zeitverzögerungseinstellung tr: 2-14 s bei 6xIr und unendlich (ohne Überlastauslöser), einstellbare Verzögerungszeit tsd: Schritte: 0, 20, 60, 100, 200, 300, 500, 750 , 1000ms, i2t-Konstantfunktion: umschaltbar, Anschlussart NZM4..S1: isolierter Busanschluss (Schraubanschluss NZM4-XKS)

Dati tecnici

  • Anzahl der Pole
    3
  • Betriebsspannung [V]
    1000
  • Verbindungskapazität [kA]
    15
  • Montage
    Konstante
  • Nennstrom [A]
    630

Altri dati tecnici

  • Bemessungsdauerstrom Iu
    630 A
  • Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz
    150 kA
  • Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers
    472 ... 4410 A
  • Integrierter Erdschlussschutz
    Nein
  • Gerätebauart
    Einbaugerät Festeinbautechnik
  • Hutschienenmontage optional
    Nein
  • Anzahl der Hilfskontakte als Schließer
    0
  • Mit Ausgelöstmelder
    Nein
  • Polzahl
    3
  • Ausführung des Betätigungselements
    Kipphebel
  • Motorantrieb integriert
    Nein
  • Schutzart (IP)
    IP20
  • Bemessungsspannung
    1000 ... 1000 V
  • Überlastauslöser Stromeinstellung
    315 ... 630 A
  • Einstellbereich des unverzögerten Kurzschlussauslösers
    1260 ... 5040 A
  • Anschlussart Hauptstromkreis
    Schraubanschluss
  • Geeignet für Hutschienenmontage
    Nein
  • Anzahl der Hilfskontakte als Öffner
    0
  • Anzahl der Hilfskontakte als Wechsler
    0
  • Mit integriertem Unterspannungsauslöser
    Nein
  • Position des Anschlusses für Hauptstromkreis
    vorne
  • Komplettgerät mit Schutzeinheit
    Ja
  • Motorantrieb optional
    Ja

Dettagli del produttore

  • Produttore
    EATON Electric Sp. z o.o.
  • Indirizzo
    80-299 Gdańsk ul. Galaktyczna 30
  • NIP
    5841022327

Imballaggio sfuso

Una specie di pacchetto Skrzynia
Quantità 1 pezzi 1 pezzi
Peso (kg) 6,340 6,340
Volume (m3) 0,006 0,006
Larghezza (m) 0,140 0,140
Lunghezza (m) 0,166 0,166
Profondità (m) 0,275 0,275
