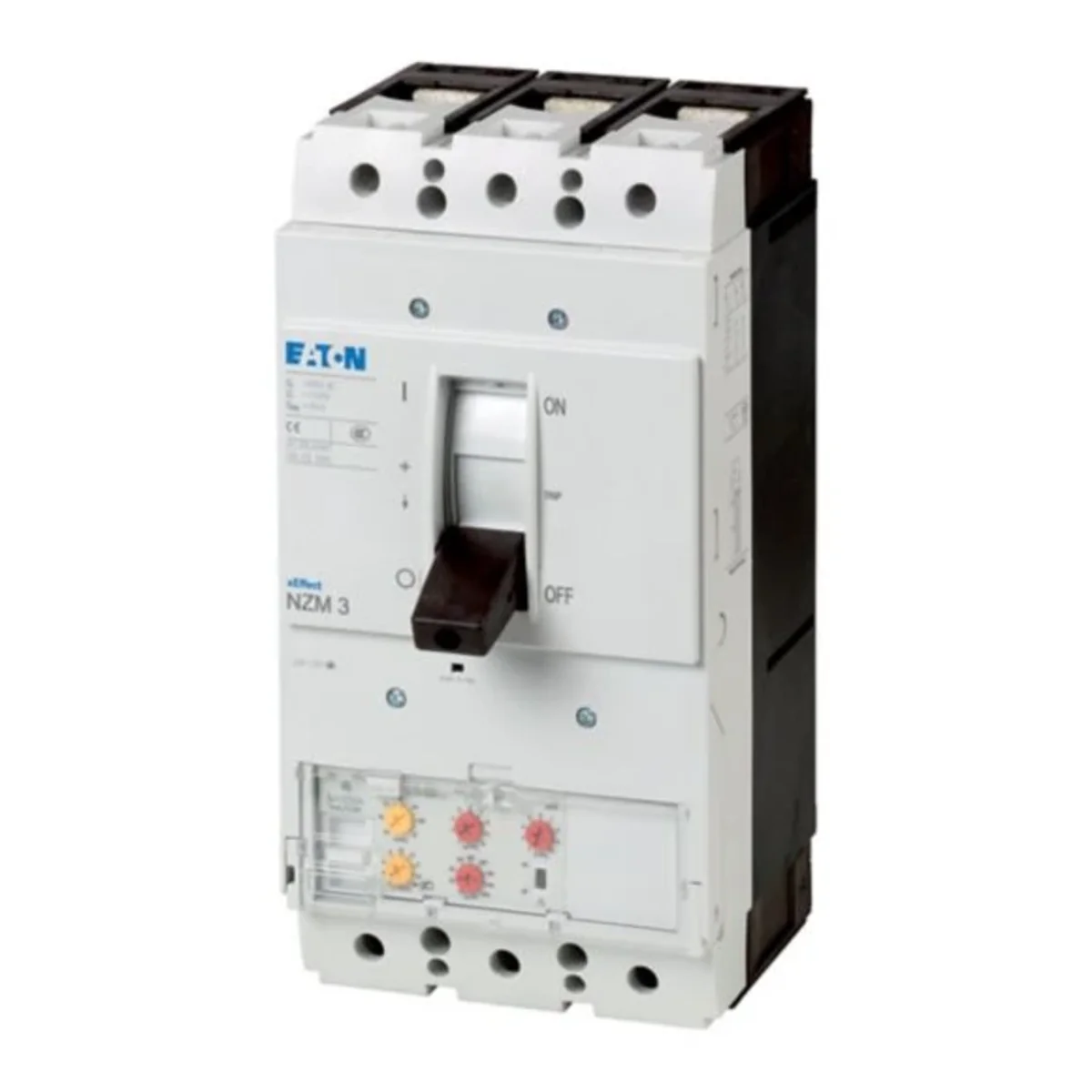

Leistungsschalter der Serie NZM..-VE sind mit nur vier kompakten Baugrößen für alle Anwendungen geeignet und für den IEC-Markt geeignet. Der Aufbau ist durch modulare Funktionsgruppen stets flexibel. Mit elektronischem Auslöser für Anlagen- und Kabelschutz, selektiven und Generatorschutz, zeitverzögerten Überlast- und Zeitschutz und unverzögerten Kurzschlussschutz. Tipps: RMS- und thermische Gedächtnismessung, einstellbare Zeitverzögerung tr: 2-14 s bei 6xIr und unendlich (ohne Überlastauslöser), einstellbare Verzögerungszeit tsd: Stufen: 0, 20, 60, 100, 200, 300, 500, 750, 1000ms, i2t-Konstantfunktion: umschaltbar, Anschlussart NZM4..S1: isolierter Busanschluss (Schraubanschluss NZM4-XKS)

Anzahl der Pole

3
Betriebsspannung [V]

1000
Verbindungskapazität [kA]

15

Montage

Konstante
Nennstrom [A]

400

Weitere technische Daten

Bemessungsdauerstrom Iu

400 A
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz

150 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers

400 ... 4000 A
Integrierter Erdschlussschutz

Nein
Gerätebauart

Einbaugerät Festeinbautechnik
Hutschienenmontage optional

Nein
Anzahl der Hilfskontakte als Schließer

0
Mit Ausgelöstmelder

Nein
Polzahl

3
Ausführung des Betätigungselements

Kipphebel
Motorantrieb integriert

Nein
Schutzart (IP)

IP20

Bemessungsspannung

1000 ... 1000 V
Überlastauslöser Stromeinstellung

200 ... 400 A
Einstellbereich des unverzögerten Kurzschlussauslösers

800 ... 4400 A
Anschlussart Hauptstromkreis

Schraubanschluss
Geeignet für Hutschienenmontage

Nein
Anzahl der Hilfskontakte als Öffner

0
Anzahl der Hilfskontakte als Wechsler

0
Mit integriertem Unterspannungsauslöser

Nein
Position des Anschlusses für Hauptstromkreis

vorne
Komplettgerät mit Schutzeinheit

Ja
Motorantrieb optional

Ja

Hersteller

EATON Electric Sp. z o.o.
Adresse

80-299 Gdańsk ul. Galaktyczna 30
E-Mail

pl-gdansk@eaton.com
WWW

https://www.moeller.pl
Steueridentifikationsnummer

5841022327
GLN

5900009970944

Eine Art Paket		Skrzynia
Menge	1 stk.	1 stk.
Gewicht (kg)	6,340	6,340
Volumen (m3)	0,006	0,006
Breite (m)	0,140	0,140
Länge (m)	0,166	0,166
Tiefe (m)	0,275	0,275
