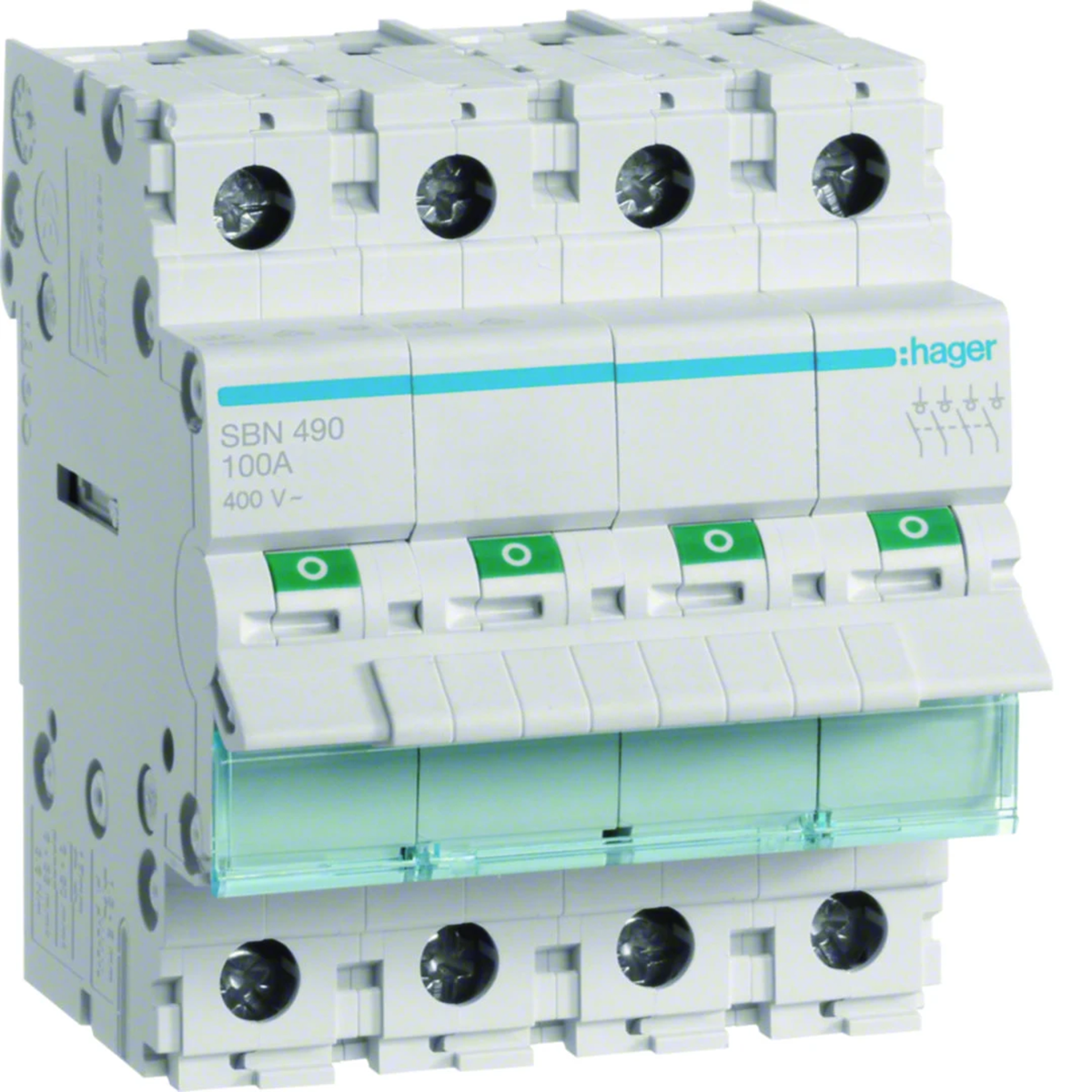

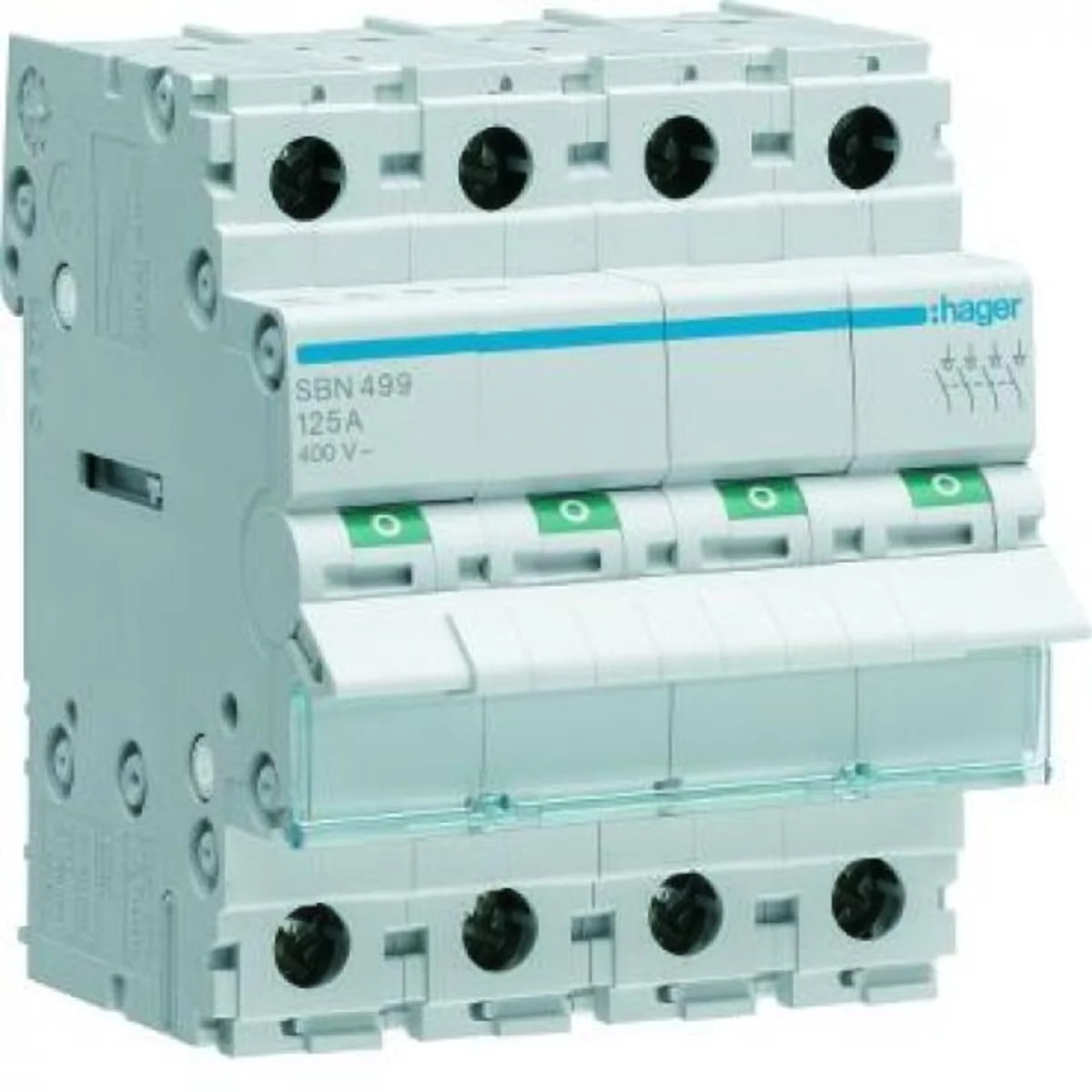

Modulare Lasttrennschalter Zum Trennen von Stromkreisen aller Art.
Konformität mit:
EN 60943-3 für den gesamten Bereich und EN 60669-1 für den Bereich von 16 A bis 63 A.
Eigenschaften :
Alle Trennschalter verfügen über grün/rote Felder am Fahrhebel zur eindeutigen Visualisierung der Trennschalterposition.
Technische Daten:
Nutzungskategorie AC22A 230V/400V
Das heißt: 16A bis 32A Größe 1.
Anschlussklemmen:
16mm² - Draht
10 mm² - mehrdrähtig
Das heißt: 32 A bis 63 A Größe 2.
Anschlussklemmen:
25 mm² - Draht
16 mm² - mehrdrähtig
Das heißt: 63 A bis 125 A Größe 3.
Anschlussklemmen:
50 mm² - Draht
35 mm² - Zugschnur
Keine Verwendung möglich
Shunt,
Unterspannung und Überspannung
MZ2xx-Serie.

Tiefe [mm]

69
Anzahl der Pole

4
Nennspannung [V]

230
Verlustleistung [W]

22
Höhe [mm]

83
PKWIU

27.33.11.0

Anzahl der Module

4
Stoßspannung [kV]

6000
Nennstrom [A]

100
Breite [mm]

70
Anzahl der Module

4

Weitere technische Daten

Schaltfunktion

Ausschalter
Anzahl der Kontakte als Öffner

0
Polzahl

4
Bemessungsspannung

400 V
Bemessungsabschaltvermögen

1.692 kA
Spannungsart

AC
Max. Lampenleistung

0 W
Einbautiefe

69 mm

Anzahl der Kontakte als Schließer

4
Anzahl der Kontakte als Wechsler

0
Bemessungsstrom

100 A
Min. Bemessungsspannung

400 V
Kurzschlussfestigkeit (Icw)

1.2 kA
Mit Signallampe

Nein
Breite in Teilungseinheiten

4
Schutzart (IP)

IP20

Eine Art Paket		Karton	Pakiet	Paleta
Menge	1 stk.	3 stk.	36 stk.	864 stk.
Gewicht (kg)	0,311	0,993	12,350	319,400
Breite (m)	0,070	0,098	0,315	0,800
Länge (m)	0,083	0,084	0,232	1,078
Tiefe (m)	0,074	0,227	0,362	1,200
