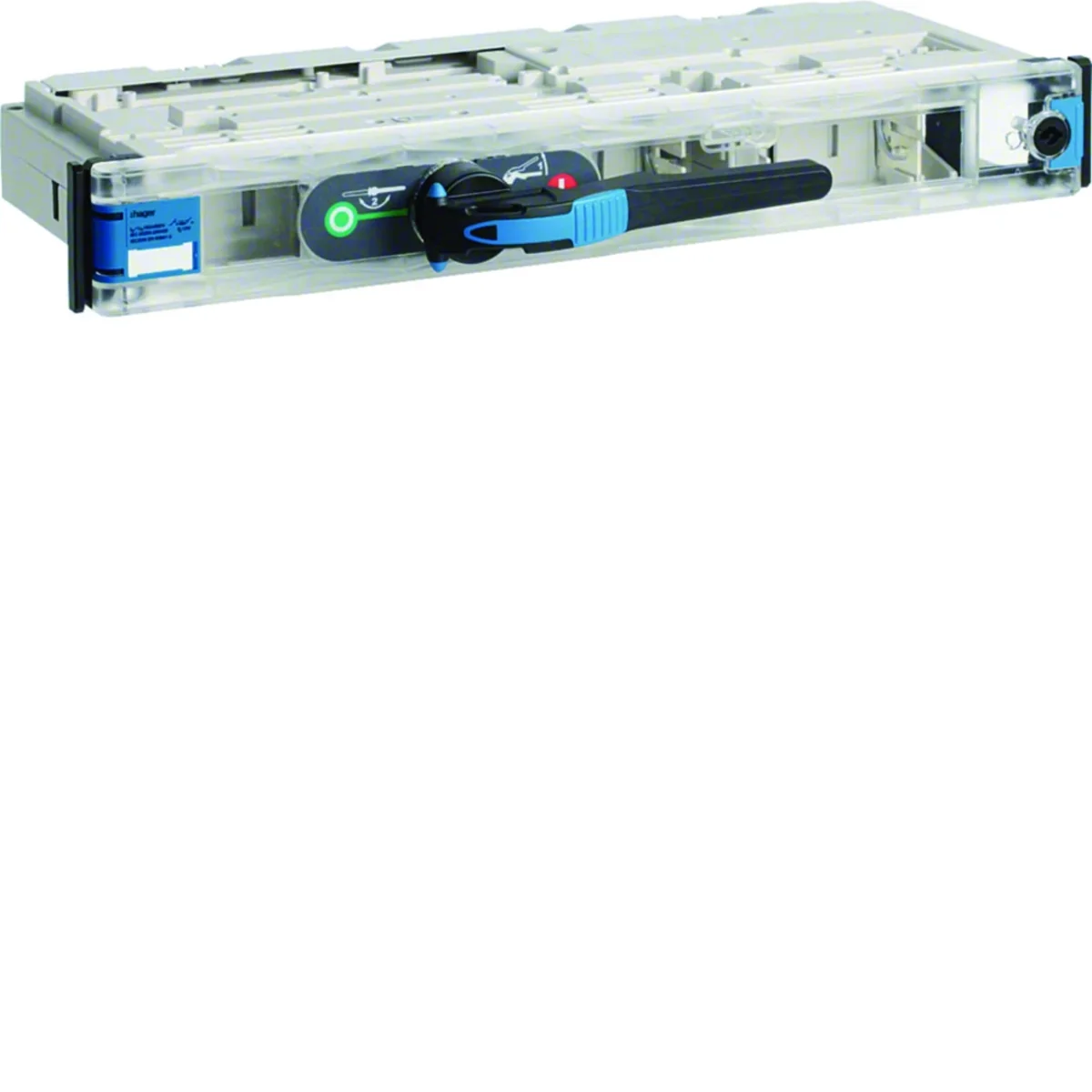

LLD-1 Horizontaler Lasttrennschalter mit Sicherungen 3-phasig 250/5A SKL-Schiene rechts 3-polig AC23B LLD692

Lokaler Index:
ALB079HAGE
Katalognummer:
LLD692
EAN-Code:
4049857146918
Hersteller: HAGER
Nennfrequenz [Hz]: 60
Anzahl der Pole: 3
Anzugsmoment [Nm]: 15
Preis:
997,21 €
brutto / stk.
(inklusive MwSt 23%)
Lieferung in 3h
bis zu 10 Wochen (Arbeitstage)
Abholung in 1 Stunde
Menge stk.
(mehrere:
1
)
Zur Zwischenablage hinzufügen
Drucken

Produktbeschreibung

Lasttrennschalter mit Sicherungen der Serie LL:

  • horizontal
  • Gruppe 1,
  • < li>SKL-Leiste,
  • 3-phasig,
  • Abgang rechts,
  • AC23B.

Technische Daten

  • Nennfrequenz [Hz]
    60
  • Anzugsmoment [Nm]
    15
  • Familie
    LL
  • Verbindungstyp
    Vize
  • Höhe [mm]
    74,5
  • Mechanische Festigkeit (Anzahl der Zyklen)
    1400
  • Nennstrom des Sicherungseinsatzes [A]
    0/250
  • Lagertemperatur [°C]
    von -25 bis 55
  • Leiterquerschnitt (Leine) [mm²]
    95
  • PKWIU
    27.12.23.0
  • Anzahl der Pole
    3
  • Nennisolationsspannung [V]
    1000
  • Verlustleistung [W]
    82
  • Größe des Sicherungseinsatzes
    NH1
  • Elektrische Festigkeit (Anzahl der Zyklen)
    200
  • Nennverbindungsspannung [V]
    0/690
  • Vertraglicher Kurzschlussstrom [kA]
    55
  • Nennstoßspannung [V]
    8000
  • Leiterquerschnitt (Draht) [mm²]
    95

Weitere technische Daten

  • Ausführung als Hauptschalter
    Nein
  • Max. Bemessungsbetriebsspannung Ue bei AC
    690 V
  • Bemessungsbetriebsleistung bei AC-23, 400 V
    0.082 kW
  • Bemessungskurzzeitstromfestigkeit Icw
    100 kA
  • Polzahl
    3
  • Anschlussart Hauptstromkreis
    Kabelklemme
  • Ze złączami wtykowymi
    Ja
  • Geeignet für Frontbefestigung
    Nein
  • Ausführung des Betätigungselements
    langer Drehgriff
  • Motorantrieb optional
    Nein
  • Ausführung als NOT-AUS-Einrichtung
    Nein
  • Ausführung als Sicherheitsschalter
    Nein
  • Bemessungsdauerstrom Iu
    250 A
  • Bedingter Bemessungskurzschlussstrom Iq
    100 kA
  • Geeignet für Sicherungseinsätze
    NH1
  • Mit Sicherungsüberwachung
    Nein
  • Kabeleinführung
    Seite
  • Geeignet für Bodenbefestigung
    Nein
  • Geeignet für Sammelschienenaufbau
    Ja
  • Umiejscowienie elementu napędowego
    vorne
  • Motorantrieb integriert
    Ja
  • Schutzart (IP), frontseitig
    IP40

Hersteller-Details

Großpackungen

Eine Art Paket Karton Paleta
Menge 1 stk. 1 stk. 26 stk.
Gewicht (kg) 6,947 7,658 199,108
Breite (m) 0,280 0,440 -
Länge (m) 0,075 0,085 -
Tiefe (m) 0,590 0,655 -
