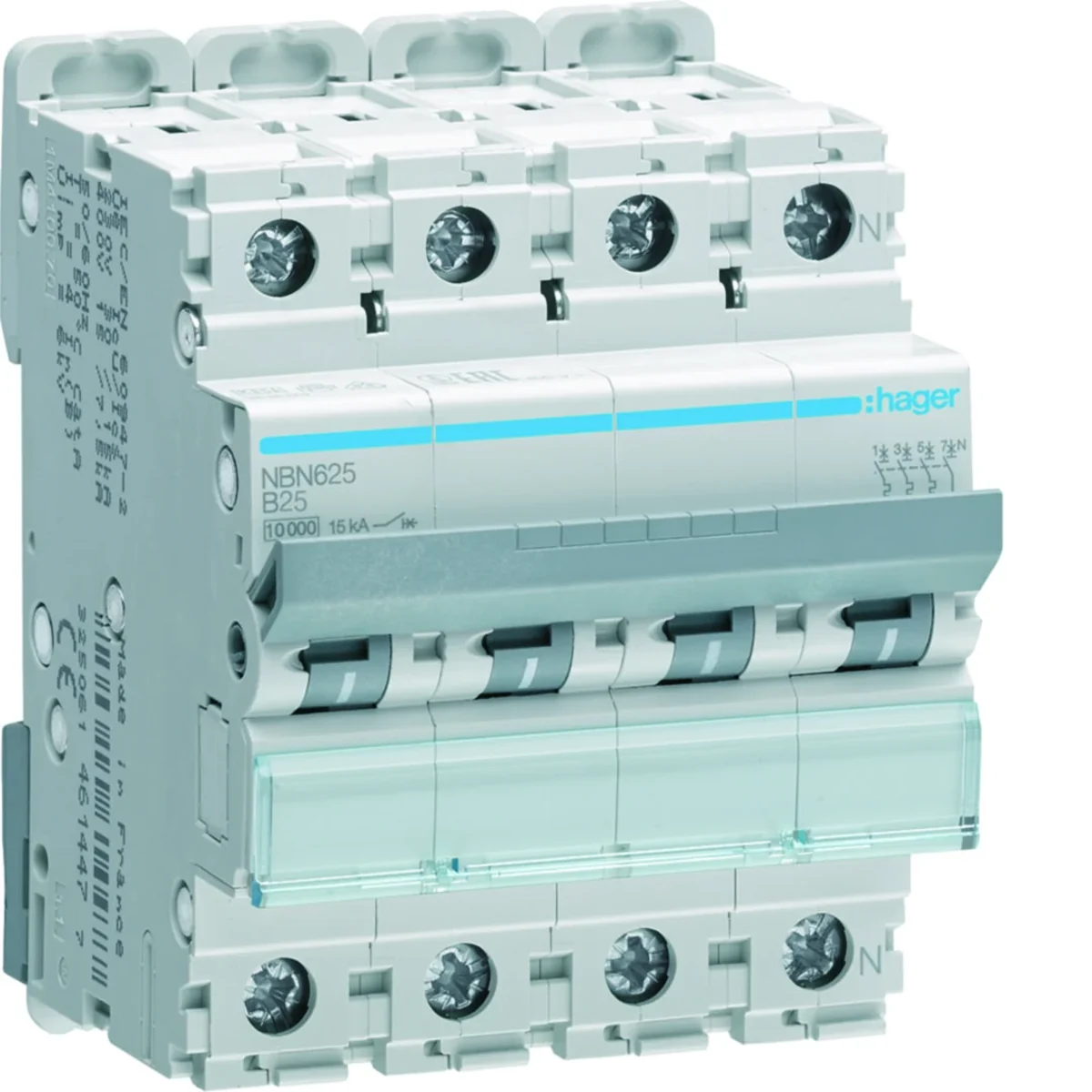

Leistungsschalter 0,5 - 63 A. Typ B, C und D
Nennkurzschlussausschaltvermögen 10000 A:
• Nenn-Kurzschlussausschaltvermögen (Icu): 15 kA, gemäß PN-EN 60947-2,
• Energiebegrenzungsklasse: 3,
• Bemessungsbetriebsspannung:
230/400 V AC – einpoliger Schutzschalter,
400 V AC – allpoliger Schutzschalter,
• kann in Gleichstromkreisen verwendet werden,
• eine große Auswahl an Zubehör, einschließlich isolierender Barrieren zwischen den Masten,
• Anschlussmöglichkeit über vertikale und horizontale Kammschienen,
• Käfigklemmen: Draht bis 35 mm², Litze bis 25 mm²,
• Beschreibungsfeld mit Schutzklappe,
• oben und unten zu öffnende Befestigungsclips,
• Schutzart: IP2X für Klemmen, IP40 für das in die Schaltanlage eingebaute Gerät.

Nennfrequenz [Hz]

50/60
Anzahl der Pole

4
Nennisolationsspannung [V]

500
Verlustleistung [W]

14,75
Betriebstemperatur [°C]

-25 bis 60
Elektrische Festigkeit (Anzahl der Zyklen)

4000
Art der Verbindung

Mit einer Schraube
Nennspannung AC [V]

230/400

Tiefe [mm]

70
Anzugsmoment [Nm]

2,8
Nennstrom [A]

25
Breite [mm]

70
Höhe [mm]

83
Mechanische Festigkeit (Anzahl der Zyklen)

20000
Anzahl der Module

4
PKWIU

27.12.22.0

Weitere technische Daten

Einbautiefe

70 mm
Polzahl (gesamt)

4
Bemessungsstrom

25 A
Bemessungsisolationsspannung Ui

500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

15 kA
Energiebegrenzungsklasse

3
Überspannungskategorie

3
Zusatzeinrichtungen möglich

Ja
Schutzart (IP)

IP20
Anschließbarer Leiterquerschnitt mehrdrähtig

1 ... 25 mm²

Auslösecharakteristik

B
Anzahl der abgesicherten Pole

3
Bemessungsspannung

400 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Spannungsart

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

30 kA
Frequenz

50 ... 60 Hz
Mitschaltender Neutralleiter

Ja
Verschmutzungsgrad

2
Breite in Teilungseinheiten

4
Umgebungstemperatur während des Betriebs

-25 ... 70 °C
Anschließbarer Leiterquerschnitt eindrähtig

1 ... 35 mm²

Hersteller

HAGER POLO Sp. z o. o.
Adresse

43-100 Tychy Fabryczna 10
E-Mail

zamowienia@hager.pl
WWW

https://www.hagergroup.pl
Steueridentifikationsnummer

6460015532
GLN

5900009931532

Eine Art Paket		Karton	Pakiet	Paleta
Menge	1 stk.	3 stk.	36 stk.	864 stk.
Gewicht (kg)	0,433	1,385	17,000	431,000
Breite (m)	0,070	0,100	0,315	0,800
Länge (m)	0,087	0,080	0,230	1,106
Tiefe (m)	0,073	0,225	0,355	1,200
