Leistungsschalter x160 3P 40kA 100A HNA100H

Name: Leistungsschalter x160 3P 40kA 100A
Brand: HAGER
SKU: ALI180HAGE
Price: 1597.33 PLN
Availability: BackOrder

local index:

ALI180HAGE

Catalog number:

HNA100H

EAN code:

3250613130848

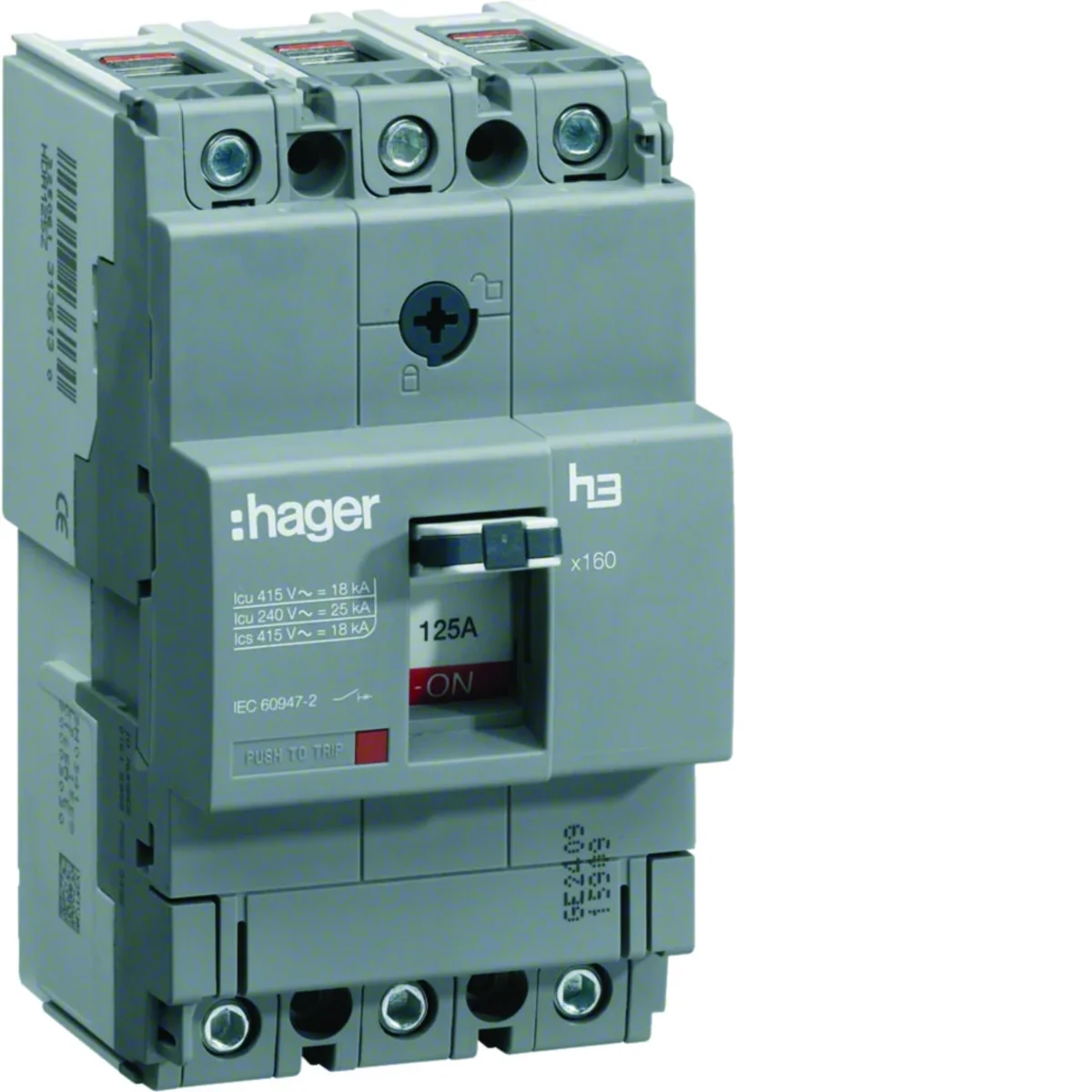

Click on the photo to enlarge

Manufacturer: HAGER

Nennfrequenz [Hz]: 50/60

Anzahl der Pole: 3

Anzugsmoment [Nm]: 6

See full description

Price:

1 597,33 zł

brutto / pcs.

(including VAT 23%)

up to 10 weeks

On request

Quantity pcs.

(multiplicity:

)

Add to inquiry

Add to clipboard

Ask about the product

Product description Technical data Manufacturer details Bulk packaging Files to download

Product description

Leistungsschalter und Trennschalter
Größe x160:
Leistungsschalter:
• Ausgestattet mit thermisch-magnetischen Auslösern
• Einstellung des Thermoelements im Bereich von 0,63 bis 1xIN
• Permanentmagnetelement 10xIN
• konform mit IEC 60947-2
Netzschalter:
• zum Ein- und Ausschalten von Betriebsströmen, ohne Auslöser
• Zubehör wie für Leistungsschalter
• Icw (1s) = 2kA
• konform mit der Norm IEC 60947-3, Kat. AC22/23A
Eigenschaften:
• Montage auf einer TS35-Schiene oder Montageplatte
• Standard-Käfigklemmen zum Anschluss von Kupferdrähten
• Käfigklemmen für Aluminiumleiter als Zubehör erhältlich
• ausgestattet mit Anschlussmessspitzen
• mechanischer Knopf TEST
• integrierte Hebelverriegelung für ein Vorhängeschloss max. 4mm
• Käfigklemmen:
- Draht von 6 bis 95 mm²
- Litzendraht von 6 bis 70 mm²

Technical data

Nennfrequenz [Hz]

50/60
Anzugsmoment [Nm]

6
Nennstrom [A]

100
Verlustleistung pro Pol [W]

11,9
Auslöseart

TM
Mechanische Festigkeit (Anzahl der Zyklen)

4000
Nennschlagspannung [kV]

8
Anzahl der Module

4,5
Einstellung des elektromagnetischen Auslösers

0,63/0,8/1

Anzahl der Pole

3
Nennisolationsspannung [V]

690
Verlustleistung [W]

35,7
Betriebstemperatur [°C]

-25 bis 70
Elektrische Festigkeit (Anzahl der Zyklen)

1000
Bewertete Kurzschlussschaltkapazität gemäß Iec 947.2 50 Hz

50
Art der Verbindung

Mit einer Schraube
Nennspannung AC [V]

220/415
PKWIU

27.12.22.0

Other technical data

Bemessungsdauerstrom Iu

100 A
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz

40 kA
Einstellbereich des unverzögerten Kurzschlussauslösers

1500 ... 1500 A
Anschlussart Hauptstromkreis

Schraubanschluss
Geeignet für Hutschienenmontage

Ja
Anzahl der Hilfskontakte als Öffner

0
Anzahl der Hilfskontakte als Wechsler

0
Polzahl

3
Ausführung des Betätigungselements

Knebel
Motorantrieb integriert

Nein
Schutzart (IP)

IP40

Bemessungsspannung

220 ... 415 V
Überlastauslöser Stromeinstellung

63 ... 100 A
Integrierter Erdschlussschutz

Nein
Gerätebauart

Einbaugerät Festeinbautechnik
Hutschienenmontage optional

Nein
Anzahl der Hilfskontakte als Schließer

0
Mit Ausgelöstmelder

Ja
Position des Anschlusses für Hauptstromkreis

vorne
Komplettgerät mit Schutzeinheit

Ja
Motorantrieb optional

Nein

Manufacturer details

Manufacturer

Hager Electro S.A.S.
Address

FR 67215 Obernai 123 boulevard d’Europe Francja
E-mail

wsparcie.klienta@hager.com

Bulk packaging

A kind of package	Karton	Pakiet	Paleta
Quantity	1 pcs.	9 pcs.	216 pcs.
Weight (kg)	1,012	9,581	252,944
Width (m)	0,120	0,310	0,800
Length (m)	0,080	0,210	1,010
Depth (m)	0,160	0,370	1,200
