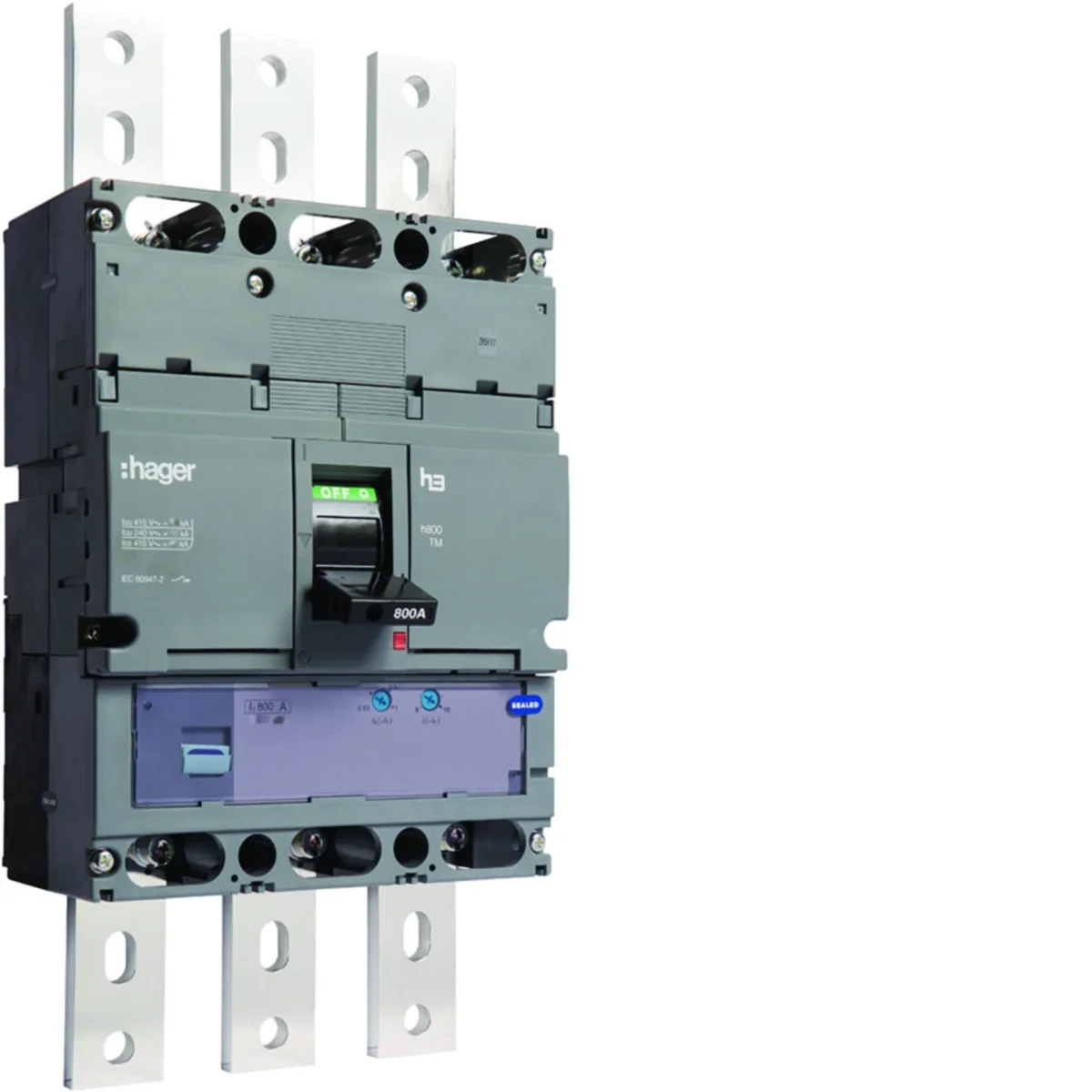

Leistungsschalter h800 3P 70kA 800A TM HEK800U

Name: Leistungsschalter h800 3P 70kA 800A TM
Brand: HAGER
SKU: ALM081HAGE
Price: 11069.56 PLN
Availability: BackOrder

Místní index:

ALM081HAGE

Katalogové číslo.:

HEK800U

EAN kód:

3250613341008

Kliknutím na obrázek jej zvětšíte

Výrobce: HAGER

Nennfrequenz [Hz]: 60

Anzahl der Pole: 3

Anzugsmoment [Nm]: 65

Zobrazit celý popis

Cena:

11 069,56 zł

brutto / kusů.

(včetně DPH 23%)

do 10 týdnů

Na zakázku

Množství kusů.

(vícenásobné:

1

)

Přidat do žádosti o cenovou nabídku

Přidat do schránky

Vytisknout

Dotaz na výrobek

Popis produktu Technické údaje Podrobnosti o výrobci Velkoobjemová balení Soubory ke stažení

Popis produktu

Der Netzschalter ist ein perfekt auf die aktuellen Anforderungen der täglichen Elektroinstallationspraxis abgestimmtes Gerät. Verschiedene Anschlussmöglichkeiten und ein umfangreiches Ausstattungsspektrum ermöglichen die Umsetzung von Sonderlösungen an den realisierten Objekten ohne großen Aufwand.

Größe h800,
Die Auslöseeinheit ist TM,

Technické údaje

Nennfrequenz [Hz]

60
Anzugsmoment [Nm]

65
Nennstrom [A]

800
Verlustleistung [W]

172,8
Verbindungstyp

Vize
Mechanische Festigkeit (Anzahl der Zyklen)

4000
Nennverbindungsspannung [V]

220/690
Reaktionszeit beim Öffnen [ms]

10
Icu-Kurzschlussstrom für 230V [kA]

100
Icu-Kurzschlussstrom für 400V [kA]

70
Icu-Kurzschlussstrom für 440V [kA]

65
Kurzschlussstrom-Grenzstrom pro Pol für 400V [kA]

9
Einstellung des elektromagnetischen Auslösers

2,5/5/10
Auslösemodus

TM
Korrekturfaktor des Nennstroms für 3 nebeneinander installierte Geräte

1
Leiterquerschnitt (Leine) [mm²]

2 x 240
PKWIU

27.12.22.0

Anzahl der Pole

3
Nennisolationsspannung [V]

800
Schutzgrad

IP4X
Verlustleistung pro Pol [W]

57,6
Elektrische Festigkeit (Anzahl der Zyklen)

1000
Betriebstemperaturbereich [°C]

von -25 bis 70
Anzahl der Module

12
Thermische Trigger Einstellung

0,4/0,5/0,63/0,9/0,95/1
Icu-Kurzschlussstrom für 240V [kA]

100
Icu-Kurzschlussstrom für 415V [kA]

70
Kurzschlussstrom ausschaltbare Grenze pro Pol für 230V [kA]

60
Kurzschluss-Aus-Betriebsstrom Ics [%]

71
Lagertemperatur [°C]

von -35 bis 70
Korrekturfaktor für den Nennstrom bei 2 nebeneinander installierten Geräten

1
Nennstoßspannung [V]

8000
Leiterquerschnitt (Draht) [mm²]

2 x 240

Další technické údaje

Bemessungsdauerstrom Iu

800 A
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz

70 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers

0 ... 0 A
Integrierter Erdschlussschutz

Nein
Gerätebauart

Einbaugerät Festeinbautechnik
Hutschienenmontage optional

Nein
Anzahl der Hilfskontakte als Schließer

0
Mit Ausgelöstmelder

Nein
Position des Anschlusses für Hauptstromkreis

vorne
Komplettgerät mit Schutzeinheit

Ja
Motorantrieb optional

Ja

Bemessungsspannung

220 ... 690 V
Überlastauslöser Stromeinstellung

500 ... 800 A
Einstellbereich des unverzögerten Kurzschlussauslösers

4000 ... 8000 A
Anschlussart Hauptstromkreis

Schraubanschluss
Geeignet für Hutschienenmontage

Nein
Anzahl der Hilfskontakte als Öffner

0
Anzahl der Hilfskontakte als Wechsler

0
Polzahl

3
Ausführung des Betätigungselements

Knebel
Motorantrieb integriert

Nein
Schutzart (IP)

IP40

Podrobnosti o výrobci

Výrobce

Hager Electro S.A.S.
Adresa

FR 67215 Obernai 123 boulevard d’Europe Francja
E-mail

wsparcie.klienta@hager.com

Velkoobjemová balení

Typ obalu	Karton	Karton
Množství	1 kusů.	1 kusů.
Hmotnost (kg)	10,270	10,270
Šířka (m)	0,310	0,310
Délka (m)	0,200	0,200
Hloubka (m)	0,530	0,530
