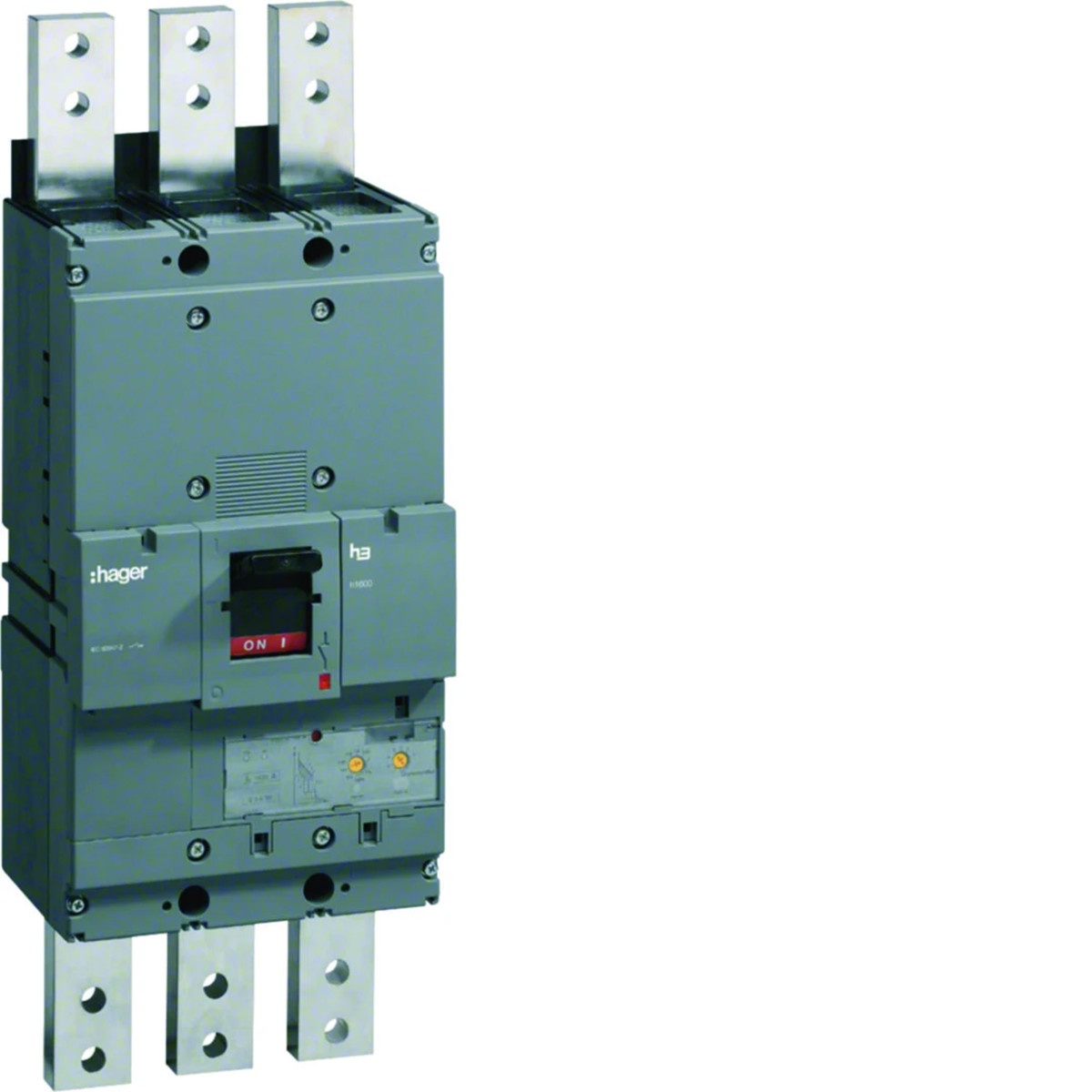

Leistungsschalter h1600 3P 70kA 1600A LSI HEF990H

Index local:
ALM078HAGE
Numéro de catalogue:
HEF990H
Code EAN:
3250613349943
Producteur: HAGER
Nennfrequenz [Hz]: 60
Anzahl der Pole: 3
Anzugsmoment [Nm]: 65
Prix:
5970,88 €
brutto / pcs.
(y compris la TVA 23%)
Livraison en 3h
jusqu'à 10 semaines (jours ouvrables)
Ramassage en 1h
Quantité pcs.
(plusieurs:
1
)
Ajouter au presse-papiers
Imprimer

Description du produit

Der Netzschalter ist ein perfekt auf die aktuellen Anforderungen der täglichen Elektroinstallationspraxis abgestimmtes Gerät. Vielfältige Anschlussmöglichkeiten und ein umfangreiches Ausstattungsspektrum ermöglichen die Umsetzung von Sonderlösungen an den realisierten Objekten ohne großen Aufwand.

  • Größe h1600,
  • Die Auslöseeinheit ist LSI,
  • < li>1600A.

Données techniques

  • Nennfrequenz [Hz]
    60
  • Anzugsmoment [Nm]
    65
  • Nennstrom [A]
    1600
  • Verlustleistung [W]
    168,9
  • Verbindungstyp
    Vize
  • Mechanische Festigkeit (Anzahl der Zyklen)
    4000
  • Nennverbindungsspannung [V]
    220/690
  • Reaktionszeit beim Öffnen [ms]
    10
  • Icu-Kurzschlussstrom für 230V [kA]
    100
  • Icu-Kurzschlussstrom für 400V [kA]
    70
  • Icu-Kurzschlussstrom für 440V [kA]
    70
  • Kurzschlussstrom-Grenzstrom pro Pol für 400V [kA]
    9
  • Einstellung des elektromagnetischen Auslösers
    2,5/5/10
  • Auslösemodus
    LSI
  • Korrekturfaktor des Nennstroms für 3 nebeneinander installierte Geräte
    1
  • Leiterquerschnitt (Leine) [mm²]
    3 x 240
  • PKWIU
    27.12.22.0
  • Anzahl der Pole
    3
  • Nennisolationsspannung [V]
    800
  • Schutzgrad
    IP4X
  • Verlustleistung pro Pol [W]
    56,3
  • Elektrische Festigkeit (Anzahl der Zyklen)
    1000
  • Betriebstemperaturbereich [°C]
    von -25 bis 70
  • Anzahl der Module
    12
  • Thermische Trigger Einstellung
    0,4/0,5/0,63/0,8/0,9/0,95/1
  • Icu-Kurzschlussstrom für 240V [kA]
    100
  • Icu-Kurzschlussstrom für 415V [kA]
    70
  • Kurzschlussstrom ausschaltbare Grenze pro Pol für 230V [kA]
    60
  • Kurzschluss-Aus-Betriebsstrom Ics [%]
    71
  • Lagertemperatur [°C]
    von -35 bis 70
  • Korrekturfaktor für den Nennstrom bei 2 nebeneinander installierten Geräten
    1
  • Nennstoßspannung [V]
    8000
  • Leiterquerschnitt (Draht) [mm²]
    3 x 240

Autres données techniques

  • Bemessungsdauerstrom Iu
    1600 A
  • Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz
    70 kA
  • Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers
    0 ... 0 A
  • Integrierter Erdschlussschutz
    Nein
  • Gerätebauart
    Einbaugerät Festeinbautechnik
  • Hutschienenmontage optional
    Nein
  • Anzahl der Hilfskontakte als Schließer
    0
  • Mit Ausgelöstmelder
    Nein
  • Position des Anschlusses für Hauptstromkreis
    vorne
  • Komplettgerät mit Schutzeinheit
    Ja
  • Motorantrieb optional
    Ja
  • Bemessungsspannung
    220 ... 690 V
  • Überlastauslöser Stromeinstellung
    640 ... 1600 A
  • Einstellbereich des unverzögerten Kurzschlussauslösers
    8960 ... 19200 A
  • Anschlussart Hauptstromkreis
    Schraubanschluss
  • Geeignet für Hutschienenmontage
    Nein
  • Anzahl der Hilfskontakte als Öffner
    0
  • Anzahl der Hilfskontakte als Wechsler
    0
  • Polzahl
    3
  • Ausführung des Betätigungselements
    Knebel
  • Motorantrieb integriert
    Nein
  • Schutzart (IP)
    IP40

Emballage en vrac

Une sorte de paquet Karton Paleta
Quantité 1 pcs. 1 pcs. 8 pcs.
poids (kg) 27,003 30,095 263,760
Largeur (m) 0,210 0,330 0,800
Longueur (m) 0,191 0,295 1,050
Profondeur (m) 0,570 0,625 1,200
