Leistungsschalter h1000 3P 70kA 800A LSI HEE800H

Name: Leistungsschalter h1000 3P 70kA 800A LSI
Brand: HAGER
SKU: ALM072HAGE
Price: 12704.37 PLN
Availability: BackOrder

Indeks lokalny:

ALM072HAGE

Numer katalogowy:

HEE800H

Kod EAN:

3250613349776

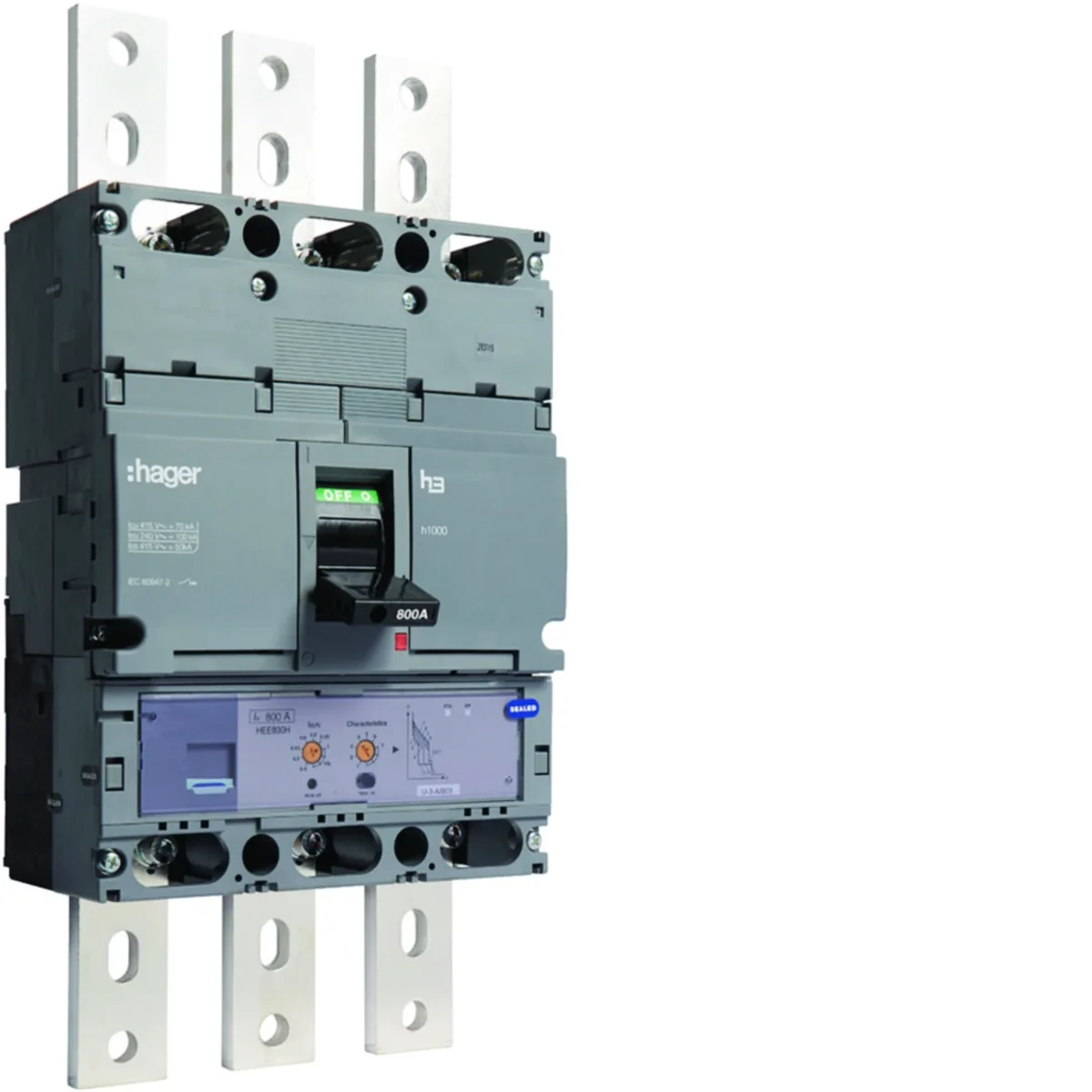

Leistungsschalter h1000 3P 70kA 800A LSI

Kliknij zdjęcie, aby powiększyć

Producent: HAGER

Nennfrequenz [Hz]: 60

Anzahl der Pole: 3

Anzugsmoment [Nm]: 65

Zobacz cały opis

Cena:

12 704,37 zł

brutto / szt.

(w tym VAT 23%)

do 10 tygodni

Na zamówienie

Ilość szt.

(wielokrotność:

1

)

Dodaj do zapytania ofertowego

Dodaj do schowka

Drukuj

Zapytaj o produkt

Opis produktu Dane techniczne Dane producenta Opakowania zbiorcze Pliki do pobrania

Opis produktu

Der Netzschalter ist ein perfekt auf die aktuellen Anforderungen der täglichen Elektroinstallationspraxis abgestimmtes Gerät. Vielfältige Anschlussmöglichkeiten und ein umfangreiches Ausstattungsspektrum ermöglichen die Umsetzung von Sonderlösungen an den realisierten Objekten ohne großen Aufwand.

Größe h1000,
Die Auslöseeinheit ist LSI,

Dane techniczne

Nennfrequenz [Hz]

60
Anzugsmoment [Nm]

65
Nennstrom [A]

800
Verlustleistung [W]

153,6
Verbindungstyp

Vize
Mechanische Festigkeit (Anzahl der Zyklen)

4000
Nennverbindungsspannung [V]

220/690
Reaktionszeit beim Öffnen [ms]

10
Icu-Kurzschlussstrom für 230V [kA]

100
Icu-Kurzschlussstrom für 400V [kA]

70
Icu-Kurzschlussstrom für 440V [kA]

65
Kurzschlussstrom-Grenzstrom pro Pol für 400V [kA]

9
Einstellung des elektromagnetischen Auslösers

2,5/5/10
Auslösemodus

LSI
Korrekturfaktor des Nennstroms für 3 nebeneinander installierte Geräte

1
Leiterquerschnitt (Leine) [mm²]

2 x 240
PKWIU

27.12.22.0

Anzahl der Pole

3
Nennisolationsspannung [V]

800
Schutzgrad

IP4X
Verlustleistung pro Pol [W]

51,2
Elektrische Festigkeit (Anzahl der Zyklen)

1000
Betriebstemperaturbereich [°C]

von -25 bis 70
Anzahl der Module

12
Thermische Trigger Einstellung

0,4/0,5/0,63/0,9/0,95/1
Icu-Kurzschlussstrom für 240V [kA]

100
Icu-Kurzschlussstrom für 415V [kA]

70
Kurzschlussstrom ausschaltbare Grenze pro Pol für 230V [kA]

60
Kurzschluss-Aus-Betriebsstrom Ics [%]

71
Lagertemperatur [°C]

von -35 bis 70
Korrekturfaktor für den Nennstrom bei 2 nebeneinander installierten Geräten

1
Nennstoßspannung [V]

8000
Leiterquerschnitt (Draht) [mm²]

2 x 240

Pozostałe dane techniczne

Bemessungsdauerstrom Iu

800 A
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz

70 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers

0 ... 0 A
Integrierter Erdschlussschutz

Nein
Gerätebauart

Einbaugerät Festeinbautechnik
Hutschienenmontage optional

Nein
Anzahl der Hilfskontakte als Schließer

0
Mit Ausgelöstmelder

Nein
Position des Anschlusses für Hauptstromkreis

vorne
Komplettgerät mit Schutzeinheit

Ja
Motorantrieb optional

Ja

Bemessungsspannung

220 ... 690 V
Überlastauslöser Stromeinstellung

320 ... 800 A
Einstellbereich des unverzögerten Kurzschlussauslösers

4480 ... 9600 A
Anschlussart Hauptstromkreis

Schraubanschluss
Geeignet für Hutschienenmontage

Nein
Anzahl der Hilfskontakte als Öffner

0
Anzahl der Hilfskontakte als Wechsler

0
Polzahl

3
Ausführung des Betätigungselements

Knebel
Motorantrieb integriert

Nein
Schutzart (IP)

IP40

Dane producenta

Producent

Hager Electro S.A.S.
Adres

FR 67215 Obernai 123 boulevard d’Europe Francja
Email

wsparcie.klienta@hager.com

Opakowania zbiorcze

Rodzaj opakowania	Karton	Paleta	Karton	Paleta
Ilość	1 szt.	20 szt.	1 szt.	20 szt.
Waga (kg)	11,055	244,100	11,055	244,100
Szerokość (m)	0,310	0,800	0,310	0,800
Długość (m)	0,200	1,050	0,200	1,050
Głębokość (m)	0,530	1,200	0,530	1,200

Pliki do pobrania

Pobierz wszystkie pliki

PDS_HEE800H_3301_pl-PL.pdf

HAGER_DEKLARACJA_CE_138_MS_2018_V2_0.pdf

ID1_H1000_6H5560F_WEB.pdf
