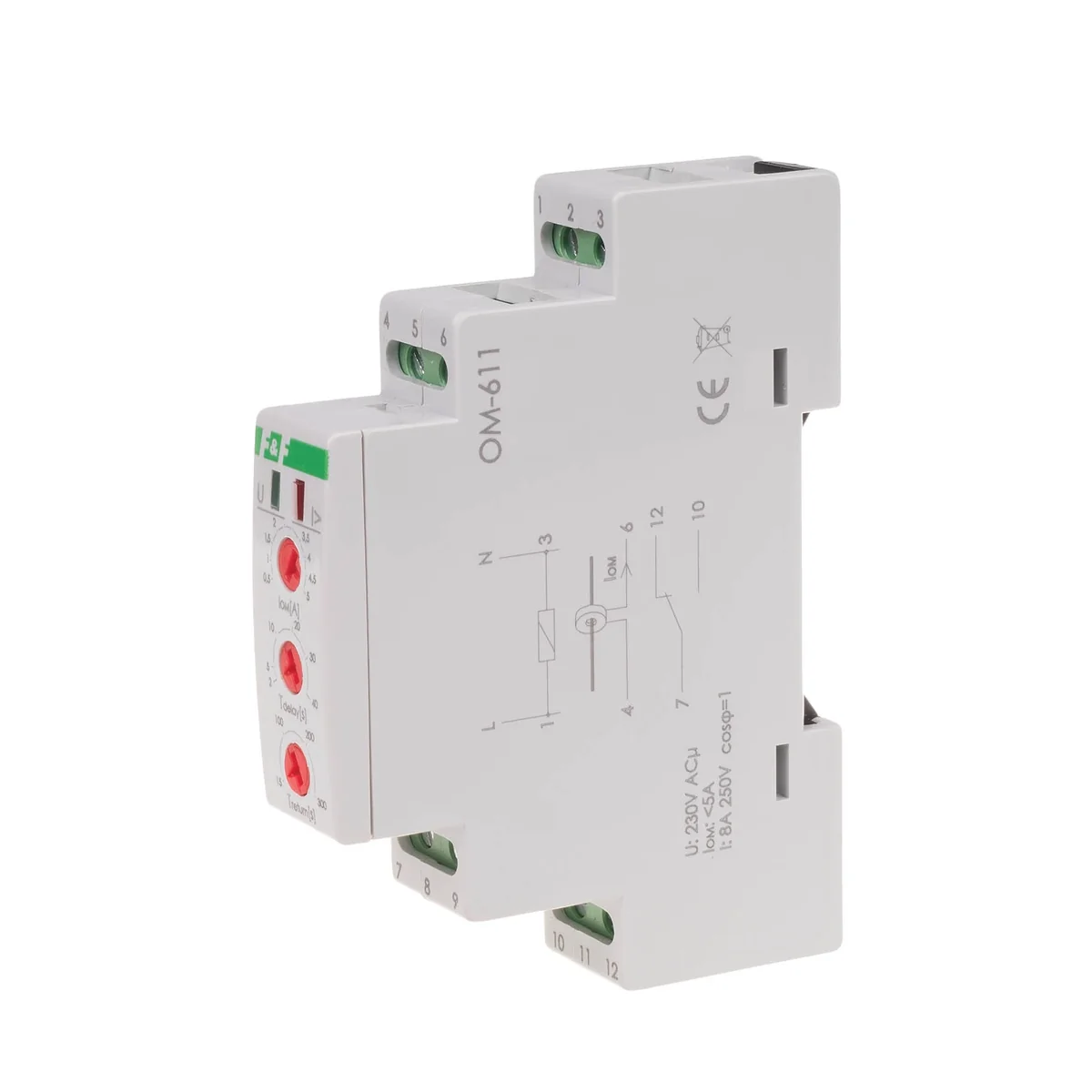

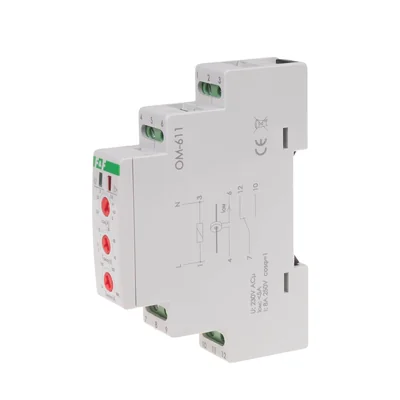

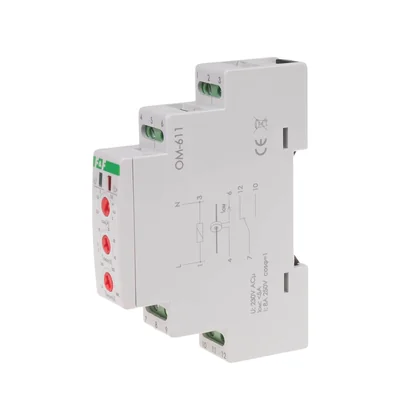

Leistungsbegrenzer / Schiene / OM-611 OM-611

Bestimmungsgemäße Verwendung
Der Stromverbrauchsbegrenzer OM-611 wird verwendet, um die Stromversorgung eines einphasigen Installationsstromkreises automatisch zu unterbrechen, wenn der eingestellte Wert der von ihm verbrauchten Leistung erreicht wird Empfänger im Relais-Messkreis wird überschritten. Betrieb

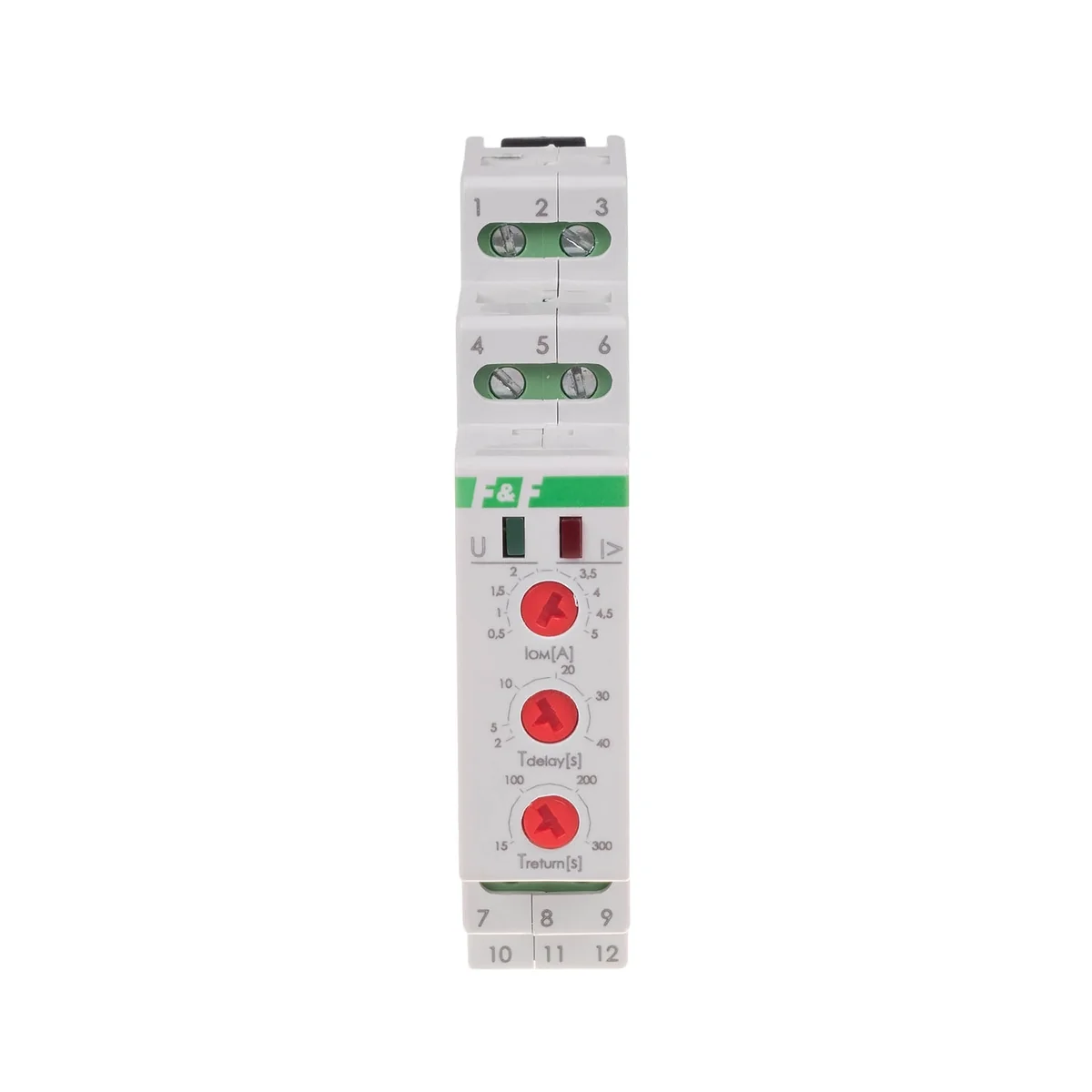

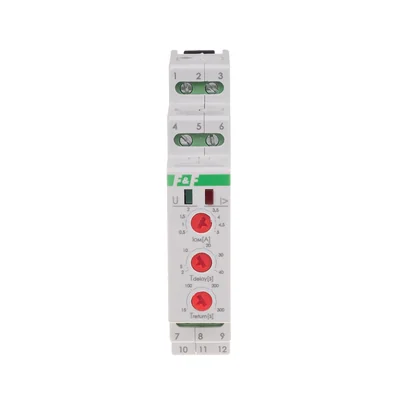

Der Begrenzer ist für die Arbeit mit einem Stromwandler ausgelegt, dessen Primärkreis mit dem Messkreis verbunden ist und dessen Ausgang an die OM-Messklemmen angeschlossen ist, was Ihnen dies ermöglicht Steuerkreise beliebiger Lastkapazität, die den tatsächlichen Relaisaktivierungsschwellenwert höher als 5 A (IOM) einstellen. Der Bereich des gemessenen Stroms hängt vom Wandlerverhältnis ab, z. B. von 5 A bis 50 A mit einem Verhältnis von 10:1 für einen 50/5 A-Transformator. Der Strom des Messeingangs 4-6 darf 5 A nicht überschreiten. grün (U). Wenn der Strom im Messkreis niedriger ist als die eingestellte IOM-Schaltschwelle, wird der Kontakt geschlossen (Position 7-10). Das Überschreiten der eingestellten Schwelle im Messkreis wird durch das Pulsieren der roten LED I> signalisiert. Nach der eingestellten Zeit TVerzögerung öffnet der Kontakt (Position 7-12). Der Kontakt schließt automatisch nach der eingestellten Treturn-Zeit. Liegt der Stromwert im gemessenen Stromkreis immer noch über dem eingestellten Schwellwert, öffnet sich der Kontakt wieder.
