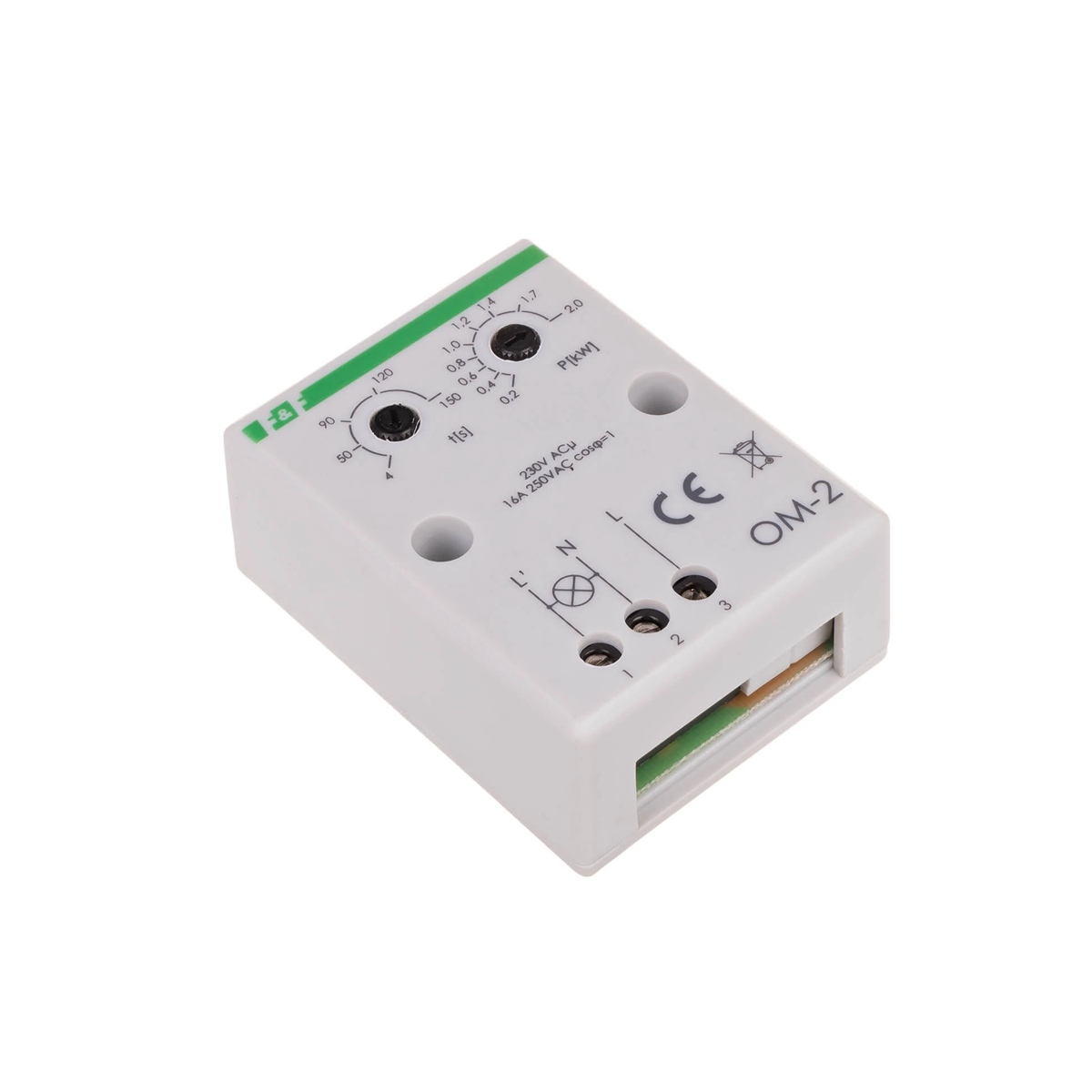

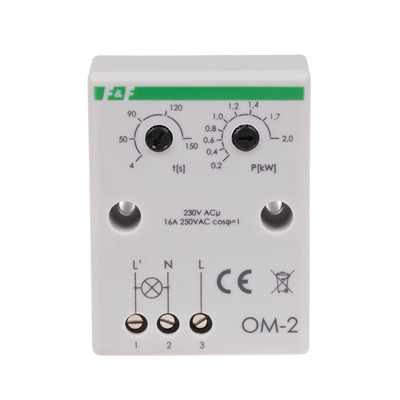

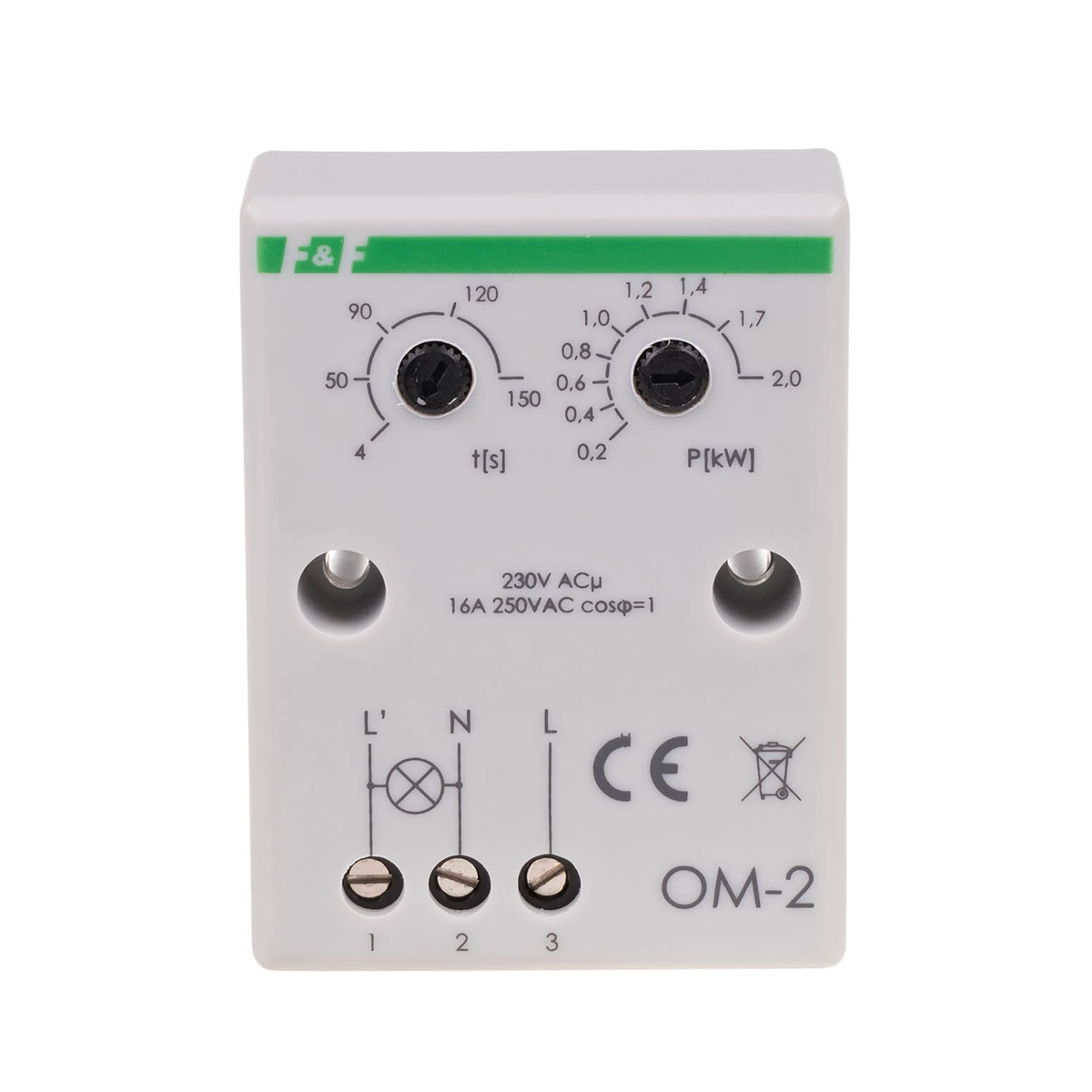

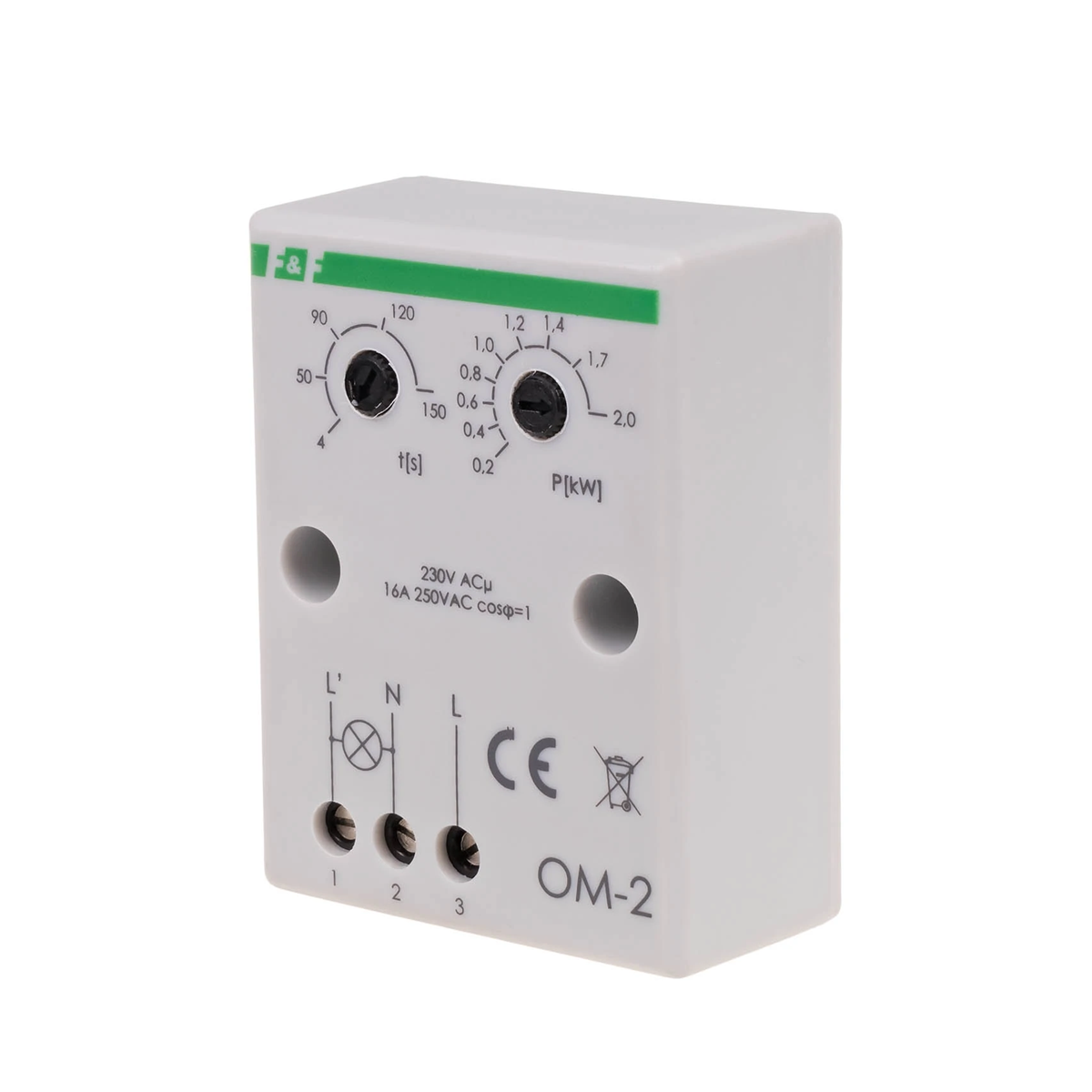

Leistungsbegrenzer – einstellbare Rücklaufzeit OM-2 OM-2

Bestimmungsgemäße Verwendung
Der Stromverbrauchsbegrenzer dient dazu, die Stromversorgung des Stromkreises der Elektroinstallation automatisch zu unterbrechen, wenn der eingestellte Stromverbrauch der Empfänger überschritten wird in dieser Schaltung. Funktionsweise
Der Leistungsbegrenzer ermöglicht die Versorgung des Stromkreises, wenn die Gesamtleistung der Empfänger im gesteuerten Stromkreis niedriger ist als der auf der Begrenzerskala eingestellte Wert. Bei Überschreiten des eingestellten Schwellenwerts für den Stromverbrauch im gesteuerten Stromkreis wird die Stromversorgung unterbrochen Versorgung dieses Stromkreises. Die Stromversorgung wird nach der eingestellten Zeit automatisch wieder aufgenommen. Ist der Wert der aufgenommenen Leistung immer noch größer als der eingestellte Wert, wird die Stromversorgung des Stromkreises wieder unterbrochen. Der Begrenzer verfügt über ein System, das seinen Betrieb verzögert (1, 5×2 Sek.), was verhindert, dass die Stromversorgung im Falle einer vorübergehenden Überschreitung der eingestellten Leistung abgeschaltet wird.

Achtung!
Der Leistungsbegrenzer sollte nicht in Systemen mit elektronischer Zündung (Energiesparleuchtstofflampen), Schaltnetzteilen und anderen Geräten verwendet werden, die Oberschwingungen über der 3. Ordnung erzeugen.
